Arduino Mega主控板搭配原型扩展板结构

在嵌入式开发与小型自动化设备原型验证场景中，Arduino Mega主控板与配套原型扩展板的组合是极为常用的硬件载体，这套三维结构完整还原了两块板卡的独立形态以及叠装后的装配关系，能为结构设计人员做外壳适配、安装布局规划提供精准的尺寸参考。从实际用途来看，Arduino Mega本身作为核心控制单元，凭借充足的IO端口资源，常被用于多传感器接入的小型智能装置、教学实验平台、简易工业控制节点的开发，而配套的原型扩展板则是为了降低外接电路的搭建难度，预留了通用面包板区域、标准排针接口，可直接在板上完成外围电路的焊接或搭线，无需额外制作转接板，大幅缩短原型验证的周期。

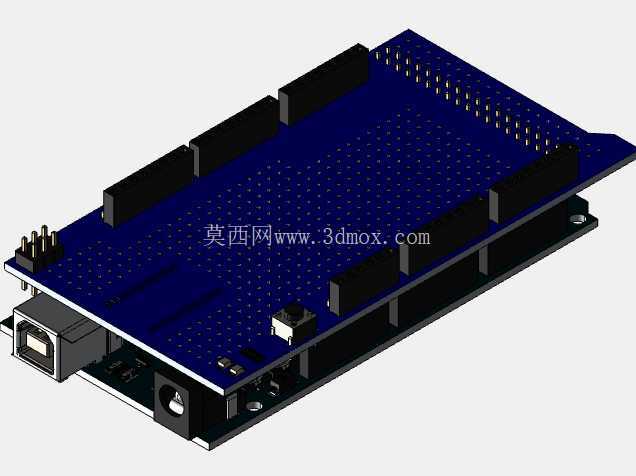

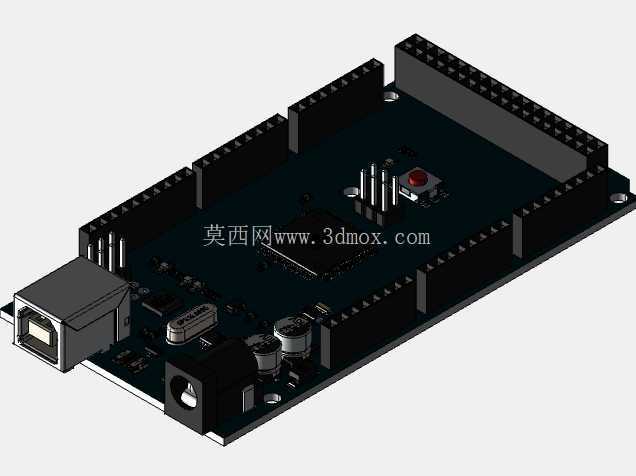

从功能特性上看，主控板本体的结构设计充分考虑了通用安装需求，板体四角预留了标准固定孔位，排针的排布完全遵循开源硬件的通用间距规范，电源接口、复位按键、USB通讯口的位置都做了防干涉设计，叠装扩展板时，扩展板底部的排母可以直接与主控板上方的排针对应插接，不需要额外的连接线材，插接完成后两块板之间预留了足够的间隙，不会挤压到主控板表面贴装的电容、芯片等低矮元件，同时扩展板上的接口位置与主控板的外设接口完全对齐，不会遮挡USB口、电源口等常用外接端口，保证叠装后所有外设接口都能正常使用。

设计思路上，这套结构完全遵循开源硬件的通用尺寸规范，主控板的板型轮廓、排针间距、固定孔位置都与市售通用版本完全一致，扩展板的尺寸与主控板保持匹配，叠装后整体外轮廓不会超出主控板的边界，方便后续做统一的外壳封装。在建模过程中，所有元件的高度都做了精准还原，包括板边的电源接口、USB座的凸起高度，排针的有效插接长度，板载复位按键的按压行程空间，都按照实际元件的尺寸参数做了还原，避免结构设计时出现干涉问题。

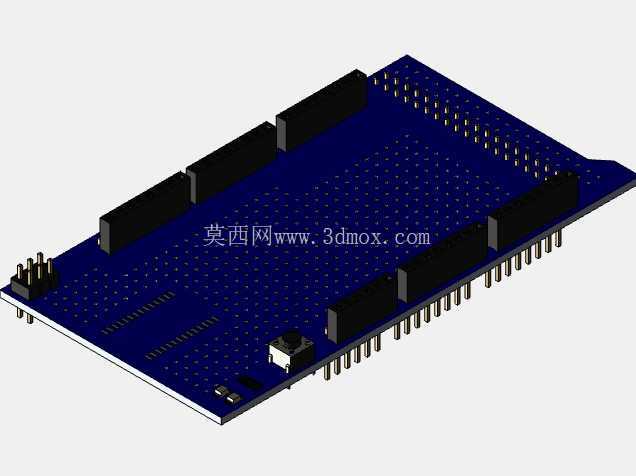

外形尺寸与安装边界方面，主控板本体的长宽尺寸符合开源硬件的通用标准，板厚采用常规PCB板的标准厚度，叠装扩展板之后的整体高度由排针的插接高度、两块板的板厚以及扩展板表面最高元件的高度共同决定，四角的固定孔位可以直接配合铜柱使用，既可以将整套板卡固定在设备壳体内部的安装柱上，也可以在两层板之间加装铜柱做支撑，提升叠装后的结构强度。扩展板表面的原型区域预留了标准的孔位间距，适配常用的面包板尺寸，也可以直接焊接直插元件，周边的电源、接地排针都做了统一排布，方便外接线路时的走线规划。

在实际工程应用中，这套三维模型可以直接用于设备外壳的结构设计，设计人员可以直接调取板卡模型，在装配环境中排布板卡位置，预留接线空间，检查外壳开孔与接口的对位精度，避免做出的外壳出现接口遮挡、安装孔位错位的问题。对于做定制化扩展模块开发的人员来说，也可以参考这套板卡的排针位置定义，设计专用的功能扩展板，保证与通用Arduino Mega板卡的兼容性。建模时对板卡表面的丝印标识位置也做了对应还原，包括端口编号、电源标识的位置都与实物一致，方便在做装配说明、教学演示材料时直接使用，不需要额外做标识标注。另外，模型中还原了板卡边缘的定位缺口、安装孔的倒角细节，在做3D打印外壳、定制安装支架时，可以直接匹配这些细节，提升装配的贴合度。
