直径100毫米多向移动全向轮结构设计

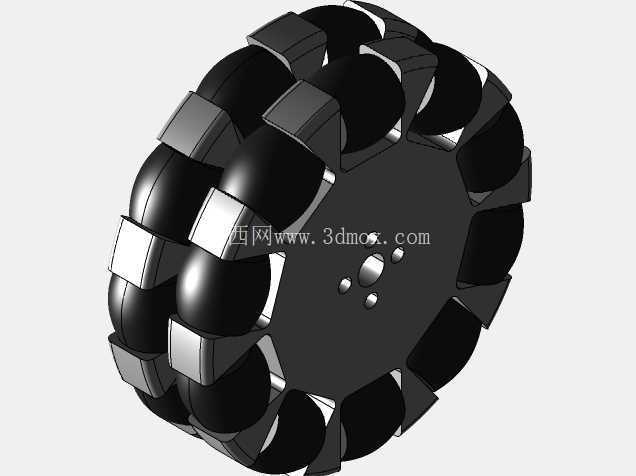

　　在仓储AGV、小型服务机器人、教学实训移动平台、窄空间物料转运小车的行走机构选型中，全向轮是解决平面内零半径转向、横向平移无侧滑问题的核心部件，常规的差速轮组受转向结构限制，无法在狭小作业通道内完成斜向、横向的位置调整，而全向轮通过轮缘周向均布的自由滚子结构，可实现任意方向的合力输出，适配多类对移动灵活性有要求的设备场景。这款直径100毫米的全向轮，在设计阶段优先考虑了小型移动设备的安装空间约束，整体轮体采用轮毂与滚子分体式装配结构，轮毂中心预留的安装孔位可适配常规的6毫米直径输出轴，孔位周边的三个定位小孔可配合紧定螺钉完成周向锁止，避免轮体传动过程中出现跟转打滑的问题，轮体总厚度控制在42毫米以内，安装时无需额外预留过大的侧向空间，适配底盘框架宽度在120毫米以上的小型移动设备。

　　轮缘周向排布的鼓形滚子采用交错式布局，相邻滚子的外轮廓母线衔接连续，可保证轮体滚动过程中与接触面始终保持至少两个滚子的有效接触，避免移动过程中出现颠簸、跳轮的问题，滚子自身的转动轴线与轮体主转动轴线呈45度夹角，当多个全向轮按对称布局安装在底盘上时，通过不同轮组的转速差与转向组合，即可实现设备前进、后退、横移、斜行、原地旋转的全向移动动作，无需额外设置转向舵机结构，能有效简化移动底盘的整体传动链路。

　　从结构强度角度考量，轮毂主体采用等厚度辐板式设计，在滚子安装座位置做了局部加厚处理，可承受单轮5公斤以内的垂直载荷，适配总重量20公斤以内的轻型移动设备，滚子的外轮廓做了圆弧修形，与地面接触时为线接触状态，相比直柱形滚子可有效降低滚动过程中的接触应力，减少硬质地面上的滚动阻力，同时也能避免滚子边缘出现异常磨损的问题。在实际装配调试过程中，这类小直径全向轮通常采用四轮对称布局，安装时需保证四个轮体的安装基准面处于同一水平高度，滚子的转动方向按统一角度排布，避免因安装高度差导致个别轮体悬空、驱动力分配不均的问题，轮体与驱动电机输出轴的同轴度需控制在0.1毫米以内，减少高速转动时的径向跳动量。

　　相比麦克纳姆轮，这类全向轮的滚子排布更紧凑，在相同轮径下的整体结构强度更高，对地面平整度的适应性更好，可在平整的环氧地坪、硬质PVC地面、木质地板场景下稳定运行，不会出现滚子卡滞、移动轨迹偏移的问题。设计过程中对滚子的安装间隙做了严格控制，滚子与安装销轴之间预留0.05毫米的转动间隙，既保证滚子可自由转动无卡滞，也避免间隙过大导致轮体滚动时出现异响、晃动的问题，轮毂上的滚子安装座采用对称式结构，单个滚子磨损后可单独拆卸更换，无需整体更换轮体，降低后期设备维护的成本。对于教学类移动机器人实训平台而言，这款全向轮的尺寸规格适配常规的铝型材底盘安装孔位，学生可通过调整不同轮组的转速参数，直观验证全向移动的运动学解算逻辑，也可基于该轮体结构拓展搭建搬运、巡检类小型移动设备；在轻型仓储物料转运场景中，搭载该全向轮的小型转运车可在宽度仅800毫米的货架通道内完成横向停靠、原地转向动作，相比常规差速轮转运车可节省近40%的通道占用空间，提升仓储空间的利用率。
