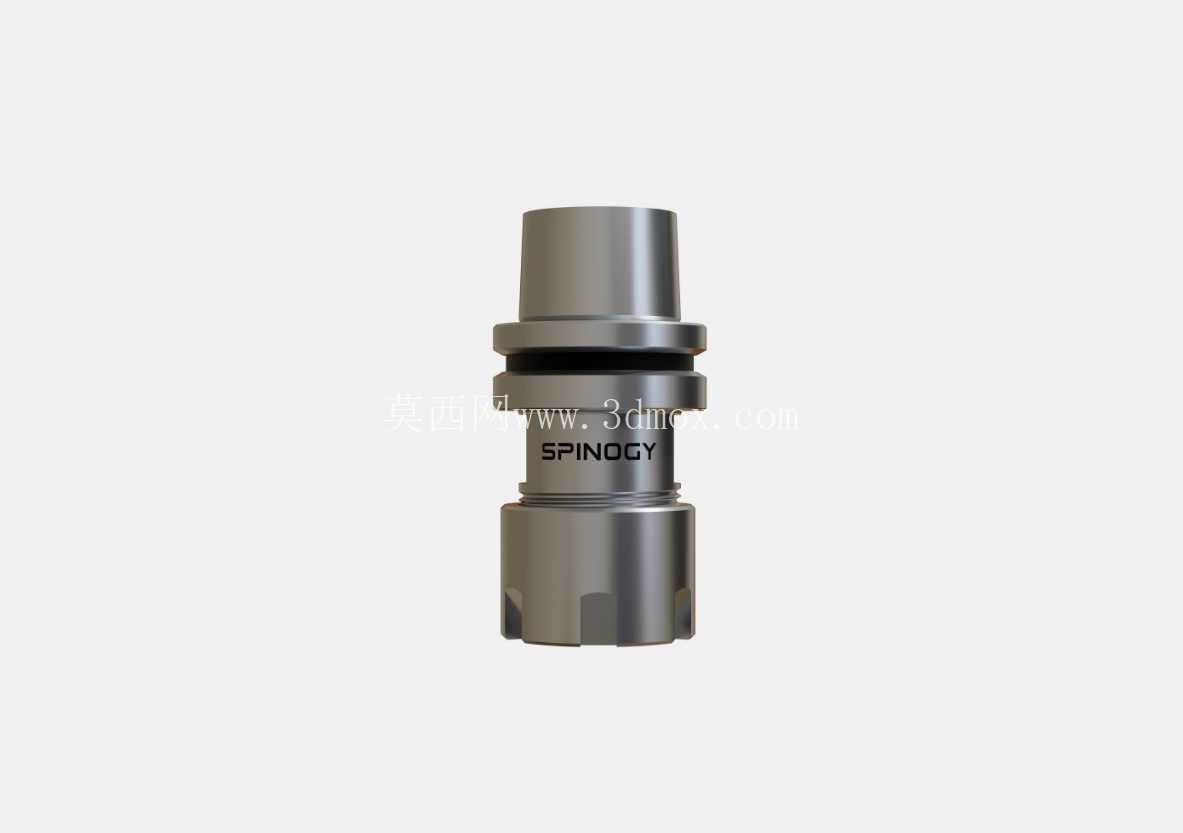

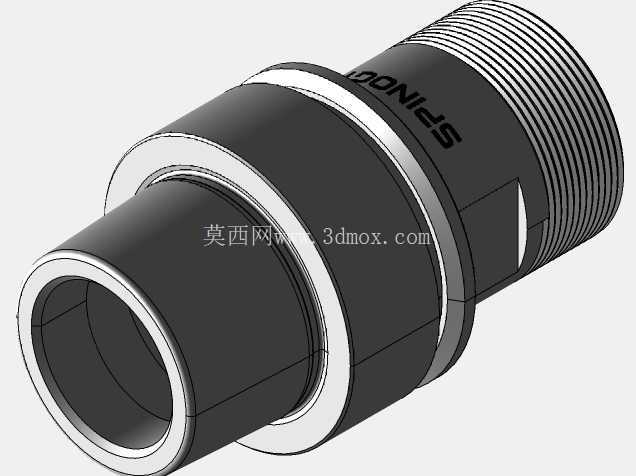

适配SPINOGY X30主轴的HSK-E40 ER25刀柄结构

　　从实际设备用途来看，这类小规格HSK刀柄主要面向高转速、小切削负载的精密加工场景，常见于小型龙门加工中心、精雕机、高速钻攻中心以及专用自动化加工单元的主轴端，承担刀具夹持、扭矩传递、切削振动缓冲的核心作用，相比传统BT刀柄的锥面定位结构，HSK刀柄采用锥面与端面双重定位的设计逻辑，在高转速工况下，主轴锥孔受离心力扩张时，刀柄端面仍能保持与主轴端面的紧密贴合，大幅降低高速旋转时的连接间隙，从根源上抑制刀具跳动带来的加工误差。在精密数控加工场景中，刀柄作为连接机床主轴与切削刀具的核心衔接部件，其结构精度、装夹可靠性直接决定了加工过程的振颤抑制能力、刀具跳动精度以及最终工件的表面加工质量，本次涉及的HSK-E40 ER25刀柄，正是针对高速精密切削工况开发的专用衔接结构，适配SPINOGY X30系列高速主轴单元，在小型精密零件铣削、钻铰复合加工、非金属材料高速切削等场景中应用广泛。

　　从产品功能特性层面拆解，这款刀柄的夹持端采用ER25标准弹性夹头安装接口，可适配夹持直径范围1-16mm的直柄刀具，覆盖了精密加工场景中绝大多数立铣刀、钻头、铰刀、丝锥的装夹需求；夹头锁紧螺母采用高精度动平衡设计，在最高30000rpm的转速工况下仍能保持稳定的旋转精度，避免因螺母不平衡量带来的附加振动。刀柄与主轴连接的HSK-E40接口，严格遵循HSK-E型刀柄的尺寸规范，锥度为1:10，锥面大端直径40mm，采用手动或自动拉钉拉紧结构，拉紧后刀柄端面与主轴端面的贴合间隙控制在0.002mm以内，保证连接刚度的同时，将刀具端的径向跳动控制在0.003mm以内，满足精密加工的精度要求。

　　从设计思路来看，这款刀柄的结构完全围绕高速加工的核心需求展开：首先是接口部分的双重定位设计，锥面承担主要的径向定位作用，端面承担轴向定位与刚度强化作用，避免传统锥面定位刀柄在高转速下因锥面扩张导致的刀柄窜动问题；其次是刀柄本体的材料选择与热处理工艺，整体采用优质合金结构钢制造，经渗碳淬火处理后表面硬度达到HRC58-62，芯部保持足够的韧性，既保证了配合面的耐磨性能，又能承受切削过程中的冲击载荷，避免刀柄断裂失效；再者是动平衡设计，刀柄本体的所有回转面均经过精密磨削加工，去除所有非对称结构带来的不平衡量，出厂前经过G2.5级动平衡校正，适配高速旋转的工况要求；最后是冷却通道的预留设计，刀柄内部预留中心冷却通道，可适配主轴中心出水功能，高压切削液可通过刀柄内部直接输送到刀具切削刃位置，在高速加工时有效降低切削温度，同时辅助排屑，提升刀具寿命与加工表面质量。从外形尺寸与安装边界来看，这款HSK-E40 ER25刀柄的总长度控制在适配SPINOGY X30主轴的紧凑范围内，刀柄锥部长度严格遵循HSK-E40的标准尺寸，保证拉紧后拉钉的位置与主轴拉爪的行程完全匹配，不会出现拉紧不到位或者过行程的问题；刀柄的最大外径在ER螺母位置，安装时需要注意与主轴端防尘盖、周边夹具的干涉边界，在自动换刀场景中，刀柄的抓刀位置直径符合标准机械手抓刀尺寸要求，可适配标准圆盘式、链条式刀库的自动换刀动作，换刀重复定位精度稳定。

　　在实际选型应用中，需要注意这款刀柄的适配边界：HSK-E型接口属于短锥高速型接口，仅适配对应规格的HSK-E40主轴，不可与HSK-A型同规格刀柄混用，避免因接口尺寸差异导致装夹失效；ER25夹头的锁紧扭矩需要严格遵循标准要求，过大的锁紧扭矩会导致夹头变形、螺母损坏，过小的锁紧扭矩则会导致刀具夹持力不足，加工过程中出现刀具打滑、窜动的问题；在安装到主轴前，需要彻底清洁主轴锥孔与刀柄锥面、端面，避免切屑、灰尘附着在配合面上，导致定位精度下降、配合面研损的问题。日常使用中，需要定期检查刀柄配合面的磨损情况，若出现锥面拉伤、端面磕碰、螺母旋转卡滞等问题，需要及时更换，避免影响加工精度，甚至引发刀具飞出的安全事故。这类小规格HSK刀柄在3C零件加工、小型模具精铣、医疗器械零件加工等对加工精度要求极高的场景中，相比传统刀柄有着不可替代的精度优势，其结构设计的每一处细节，都是围绕高速、高精度、高可靠性的加工需求打磨而成，从接口形式的选择到本体结构的优化，再到动平衡精度的控制，都直接服务于最终的加工质量提升。
