W5500以太网RJ45网络适配模块结构设计

项目分类:通讯工具类 发布时间:2026-01-20 ID:1127705
  • W5500以太网RJ45网络适配模块结构设计
  • W5500以太网RJ45网络适配模块结构设计
  • W5500以太网RJ45网络适配模块结构设计

做嵌入式设备联网改造的工程师对这类模块不会陌生,这次拆解建模的W5500以太网适配模块,是目前工业级嵌入式联网场景里应用极广的成熟方案。先从实际落地场景说,这类模块常被用在工业采集终端、小型物联网网关、老旧串口设备联网升级、PLC扩展联网端口、校园/厂区智能传感节点的数据回传场景里,相比直接在主控板上集成以太网PHY+MAC电路,用独立模块的方式能大幅降低硬件调试周期,也能规避高速信号布线带来的EMC问题。

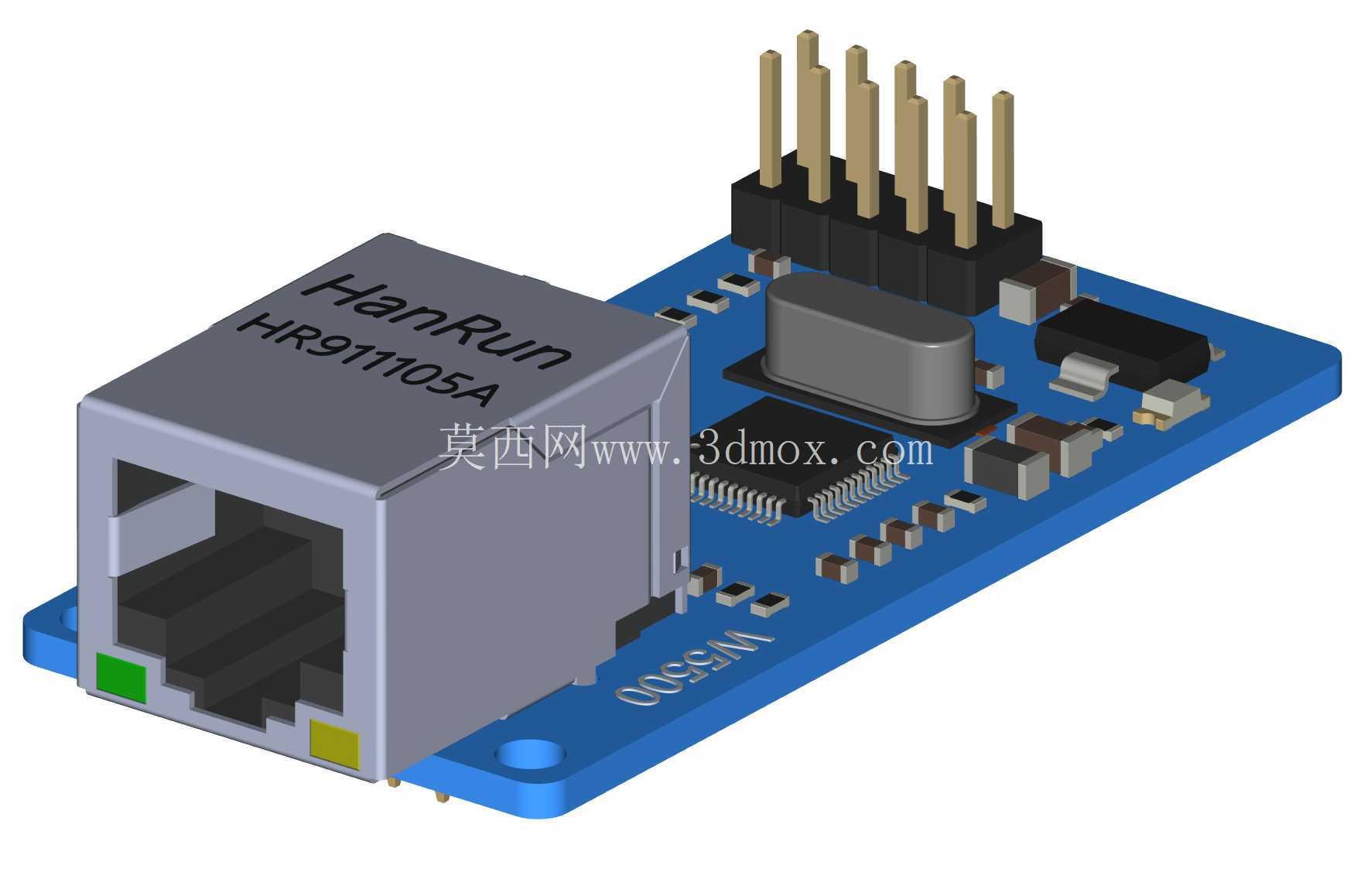

从功能特性上看,这个模块核心是W5500硬件TCP/IP协议栈芯片,和传统软件协议栈实现方式不同,它把以太网链路层、网络层、传输层的常用协议都做了硬件固化,主控MCU只需要通过标准SPI接口就能完成网络数据收发,不需要在主控端跑复杂的协议栈代码,哪怕是资源极小的8位单片机,也能实现稳定的10/100M自适应以太网连接,官方标称的最高15Mbps传输速率,足够覆盖绝大多数工业传感数据采集、远程控制指令传输的带宽需求,不会出现软件协议栈常见的丢包、断连、协议栈跑飞的问题。模块上集成的HanRun HR91105A是带网络变压器的一体化RJ45连接器,本身已经内置了阻抗匹配、信号隔离、共模抑制的电路,不需要额外在外围加网络变压器和滤波元件,能直接插标准网线使用,接口上还带了链路状态指示灯,现场调试的时候能直接通过灯的状态判断物理链路是否正常,不用额外接调试工具排查。

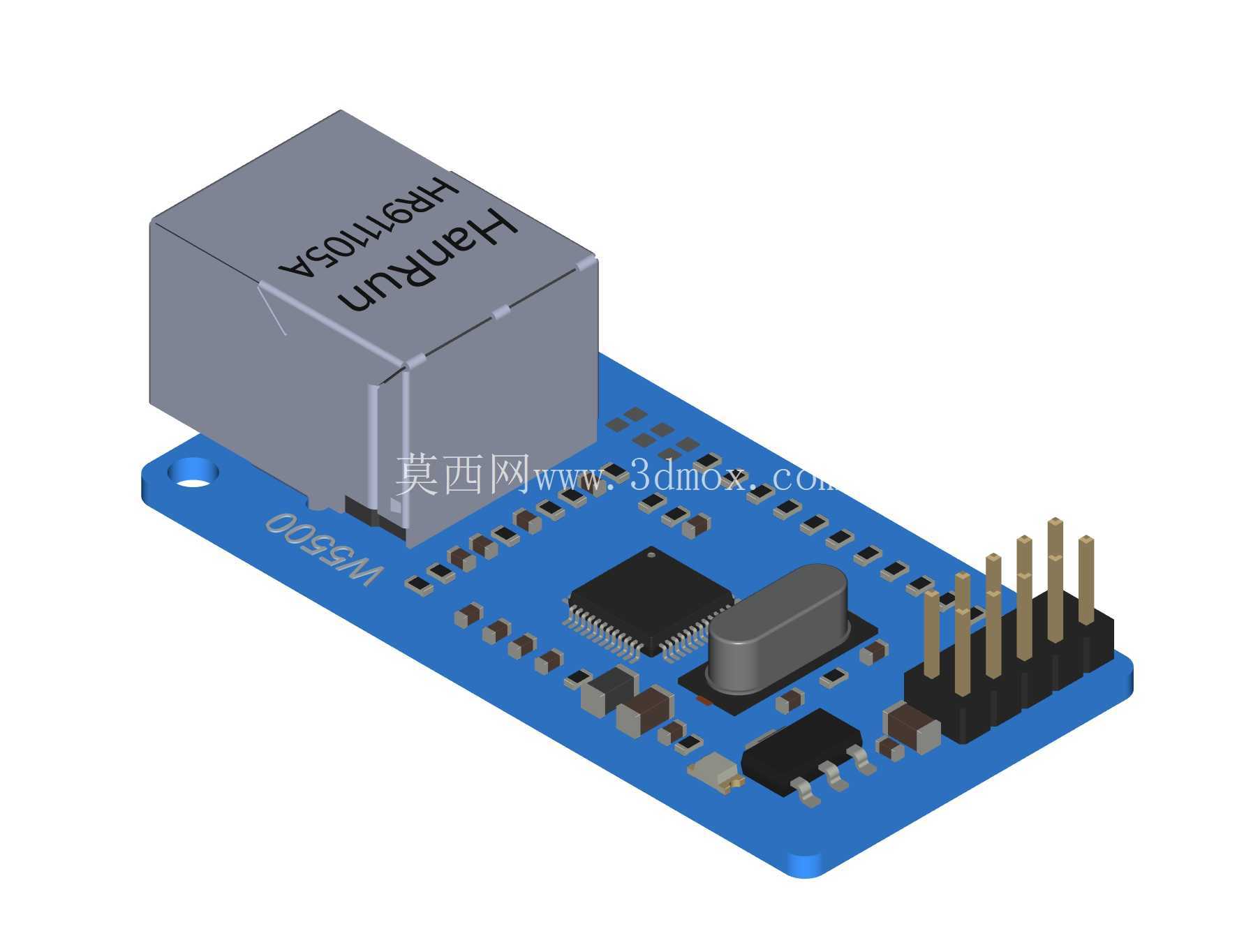

再说到设计思路,整个模块采用双层蓝油PCB布局,所有元器件都布置在PCB正面,背面做完整铺地处理,保证高速信号的回流路径最短。布局上把RJ45接口放在PCB最外侧,方便设备外壳开孔露出网口,排针接口放在和网口相对的另一侧,采用2.54mm标准间距排针,能直接插在面包板或者用户主控板的排母上,也可以用杜邦线飞线连接,适配不同的安装场景。晶振放在离W5500芯片时钟引脚最近的位置,走线做最短处理,避免时钟信号干扰其他电路,电源引脚附近都布置了0.1uF去耦电容,滤除电源线上的高频噪声,保证芯片供电稳定。PCB上预留了两个3mm直径的安装孔,位置在板身靠近网口的两个角上,用户可以用M3铜柱把模块固定在设备壳体内部,不会因为插拔网线的时候受力导致模块移位或者焊盘脱落。

说下安装边界的尺寸细节,整个模块的PCB宽度刚好和RJ45连接器的宽度匹配,长度方向从网口前端到排针末端的尺寸控制得非常紧凑,不会占用过多的设备内部空间。网口部分的突出高度是标准RJ45接口的尺寸,外壳开孔只需要开对应大小的方孔就能让网口刚好露出,不需要额外做结构避让。排针的高度是标准直插排针的高度,如果用户需要贴板安装,也可以更换为贴片排母或者矮排针,进一步降低整体安装高度。模块的供电电压是3.3V,和绝大多数嵌入式主控的IO电平匹配,不需要额外做电平转换,电源输入的引脚位置做了丝印标注,防止用户接反电源烧坏模块。

从结构建模的角度看,这个模块的建模重点在几个细节:一是RJ45连接器的内部卡扣、金属屏蔽壳的弹片、指示灯的位置要和实物完全匹配,做设备外壳结构设计的时候,才能准确预留网口的插拔空间,不会出现外壳挡住卡扣导致网线插不紧的问题;二是排针的间距、每根针的直径、突出PCB的高度要准确,做母板设计的时候能直接对应封装,不会出现插针对不上孔的问题;三是板上晶振、电容、电阻、芯片的高度要准确,做内部结构堆叠的时候,能准确计算模块和周边元件的安全距离,避免装配的时候出现元件干涉。另外模块上的丝印标识也要在模型里还原,方便生产调试的时候核对元件位置,也能让虚拟装配的时候更贴近实物状态。

实际项目里用这类模块的时候,还要注意几个结构上的细节:如果是用在振动比较大的工业设备上,除了用安装孔固定模块之外,最好在排针焊接的位置加一点红胶固定,避免长期振动导致排针脱焊;网线插拔的受力方向要和模块平面平行,不要斜着插拔网线,不然容易把RJ45连接器的焊盘扯掉;模块安装的时候要远离大功率的交流接触器、变频器这类强干扰源,虽然模块本身做了信号隔离,但强电磁环境下还是要尽量拉开距离,保证通信稳定。
