Arduino迷你超声波雷达探测装置

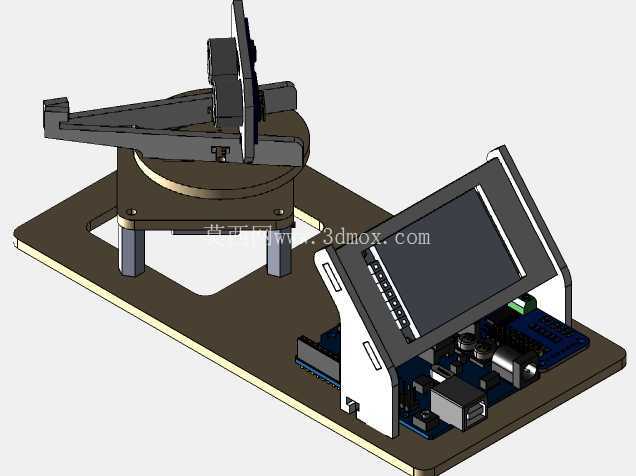

　　这套探测装置的核心功能是通过超声波收发实现近距离范围内的障碍物距离检测与方位扫描，常被用于嵌入式教学实验、小型移动机器人避障模块开发、桌面级智能交互装置原型搭建场景，也可作为入门级开发者学习舵机控制、传感器数据采集、串口数据可视化的实操载体。从结构设计来看，整套装置采用分层式安装布局，底部为一体化承载基板，基板上预留了控制板安装位、舵机固定孔、支撑柱连接孔，所有安装孔位的位置公差控制在0.1mm以内，保证各部件装配后无错位、无干涉。

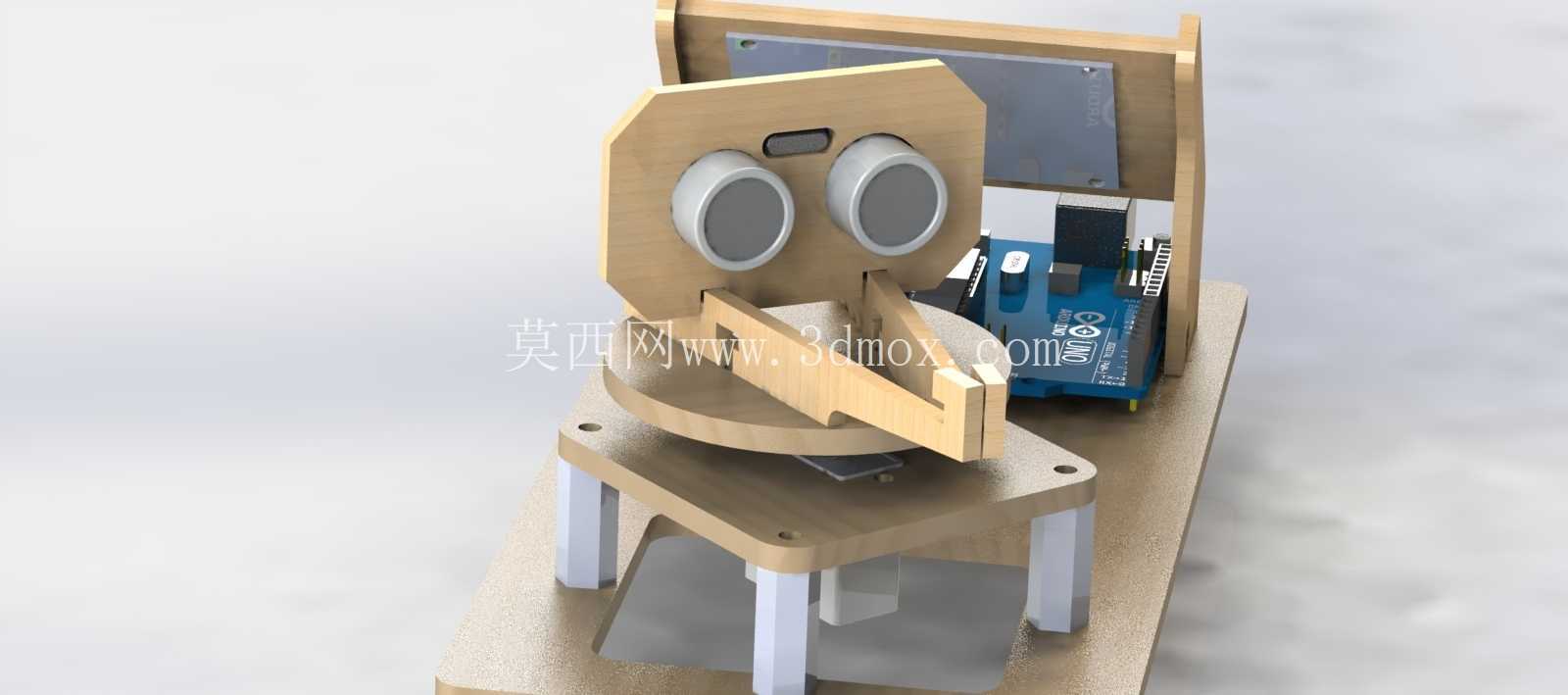

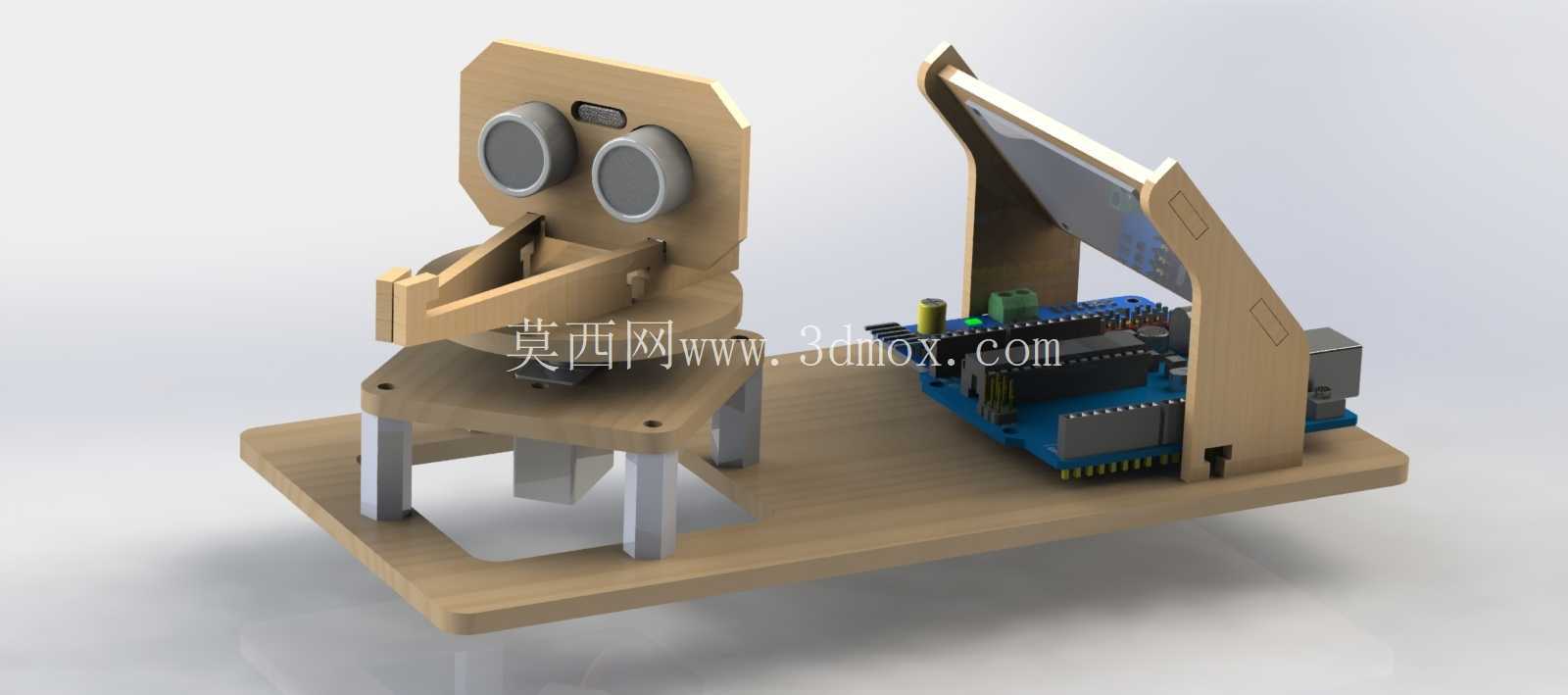

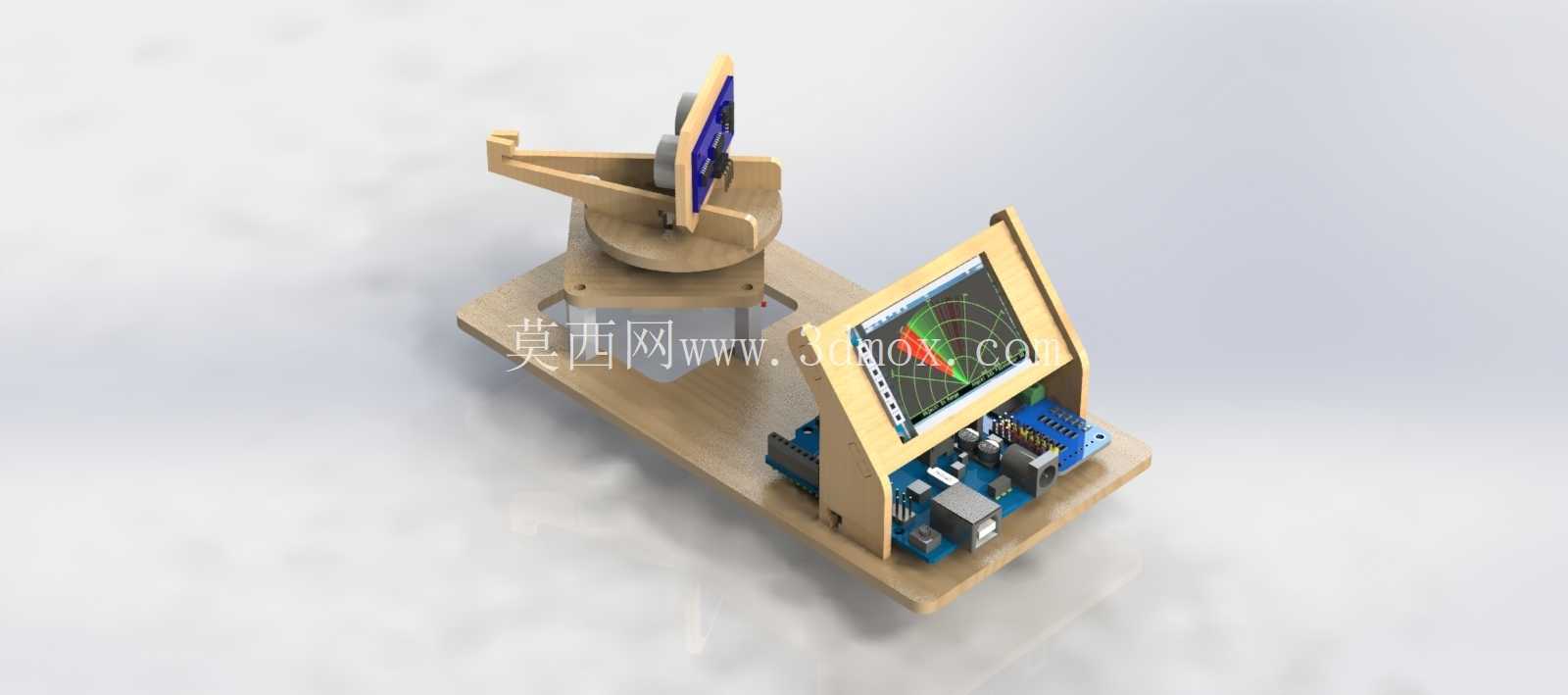

　　探测端采用双超声波探头并排布置的结构，探头固定在仿生造型的安装座上，安装座底部与舵机输出轴直接连接，舵机可带动探测端在0到180度范围内往复摆动，扫描过程中探头实时采集不同角度方向上的障碍物距离数据，数据传输至控制板后可外接显示屏实现距离与方位的可视化呈现，直观展示雷达扫描效果。设计过程中优先考虑了装配的便捷性，所有结构件之间采用铜柱支撑、螺丝锁紧的连接方式，无需额外粘接或焊接结构件，普通开发者按照装配指引即可在短时间内完成整机组装；支撑柱的高度经过反复校核，既保证探测端摆动时不会与底部基板、控制板发生碰撞，也控制了整体装置的高度尺寸，整套装置组装完成后整体占用桌面面积不超过A5纸张大小，可直接放置在桌面使用，也可通过底部预留的安装孔固定在移动机器人平台上作为避障传感器使用。

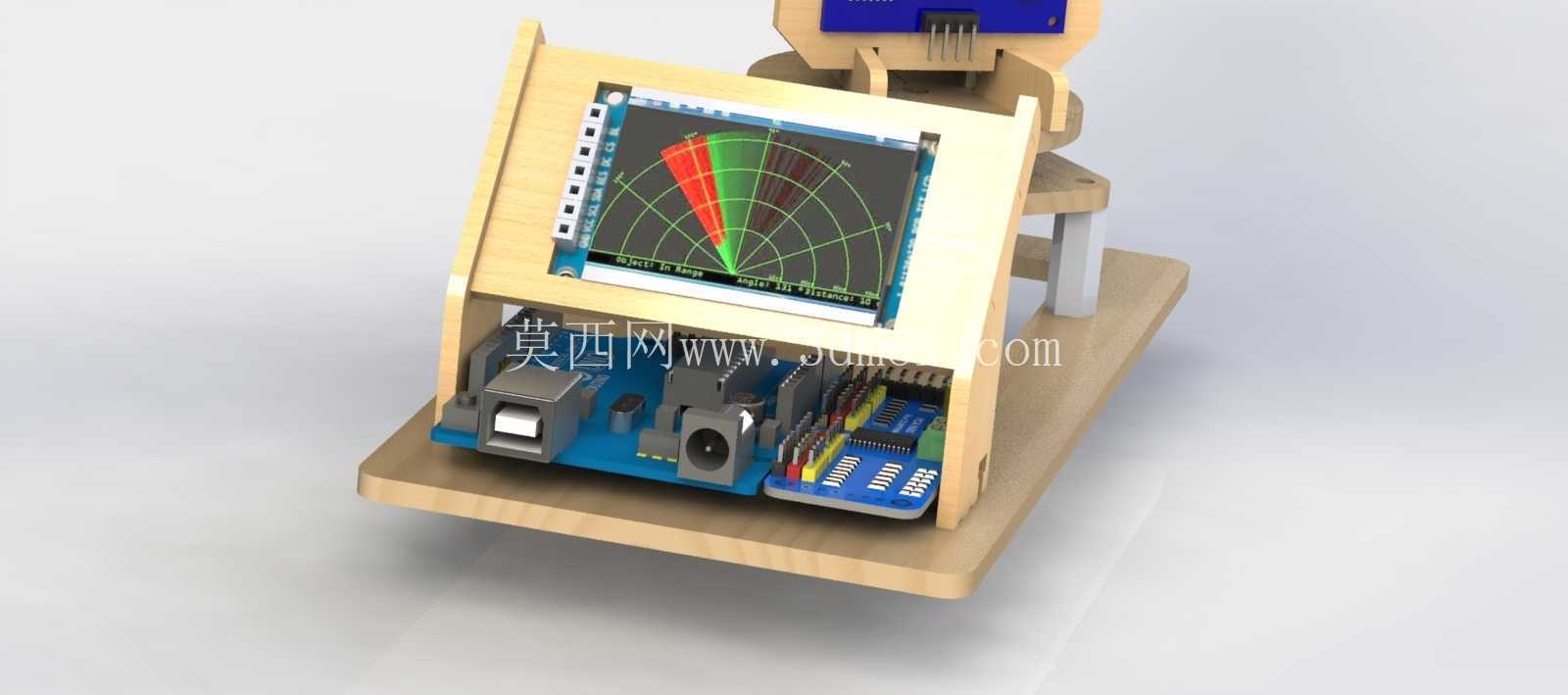

　　结构件的造型设计兼顾了实用性与辨识度，探测端的安装座采用类卡通造型，在不影响探头信号收发的前提下做了边角倒圆处理，避免装配过程中划伤操作人员；显示屏安装支架采用倾斜式设计，倾斜角度经过人体工学校核，使用者在坐姿状态下可清晰看到屏幕上显示的扫描数据，无需额外调整屏幕角度。控制板安装区域预留了足够的接线空间，舵机线、探头线、显示屏排线均可顺着结构件的预留线槽布置，避免线束外露影响扫描动作，也减少了线束被运动部件拉扯损坏的风险。从实际使用角度来看，这套装置的探测距离范围可通过程序调整，常规参数下可实现2cm到400cm范围内的距离检测，角度扫描分辨率可通过舵机转动步长调整，能够满足入门级测距、避障、扫描类项目的开发需求。

　　设计时充分考虑了开源硬件的通用性，所有安装孔位均适配常规Arduino控制板、常用的HC-SR04系列超声波探头、9g微型舵机以及1.8寸到2.4寸的小型SPI显示屏，开发者可根据手头现有元器件灵活搭配，无需专门定制特殊规格的零部件。整套结构没有复杂的曲面特征，所有结构件均可通过激光切割亚克力板、椴木板加工制作，也可采用FDM3D打印制作，加工门槛低，适合个人开发者、学生群体自行制作验证。在安装边界方面，底部基板的四个角预留了M3规格的固定孔，孔距为标准的70mm间距，可直接兼容常见的小型机器人底盘安装位，也可搭配独立支架放置在桌面作为演示装置使用；探测端摆动过程中，装置的最大外轮廓尺寸不会超出底部基板的边界，无需额外预留周边的避让空间，在狭小的桌面空间内也可正常运行。装置的重心经过配平设计，舵机带动探测端快速摆动时不会出现装置晃动、侧翻的情况，运行稳定性较好。
