SMT产线自动回流焊输出接驳设备结构

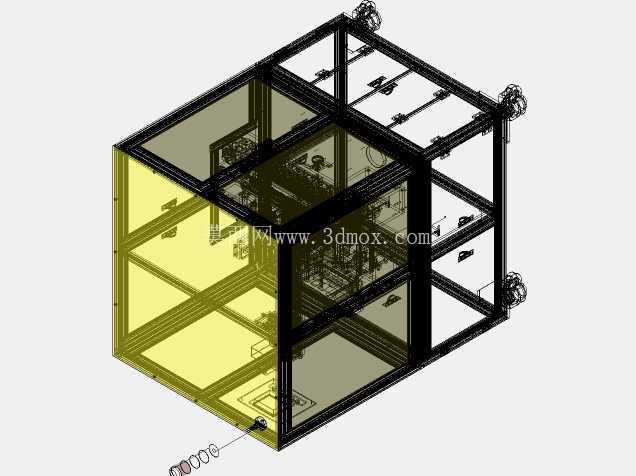

　　在表面贴装技术的整条生产链路里，回流焊工序的末端接驳一直是影响整线节拍的关键节点，不少产线在前期规划时只关注回流焊炉体本身的温区精度，却忽略了出料端的输出衔接设计，导致PCB板完成焊接后出料卡滞、板件磕碰、冷却不充分就流入下道工序的问题频发，这套输出设备的设计初衷就是填补炉体出口与后续检测、接驳工位之间的功能空白，实现焊后板件的平稳过渡。从结构布局来看，设备整体采用方通焊接底架搭配铝型材安全防护框架的双层结构，底部机架预留了四个可调脚轮与固定脚杯的安装位，既可以满足产线调整时的短距离移位需求，也能在固定安装时通过脚杯调节水平，抵消地面不平整带来的输送面倾斜问题，底架内部预留了电气元件安装空间，走线槽沿机架内侧布置，强电与控制线路分槽敷设，避免信号干扰。

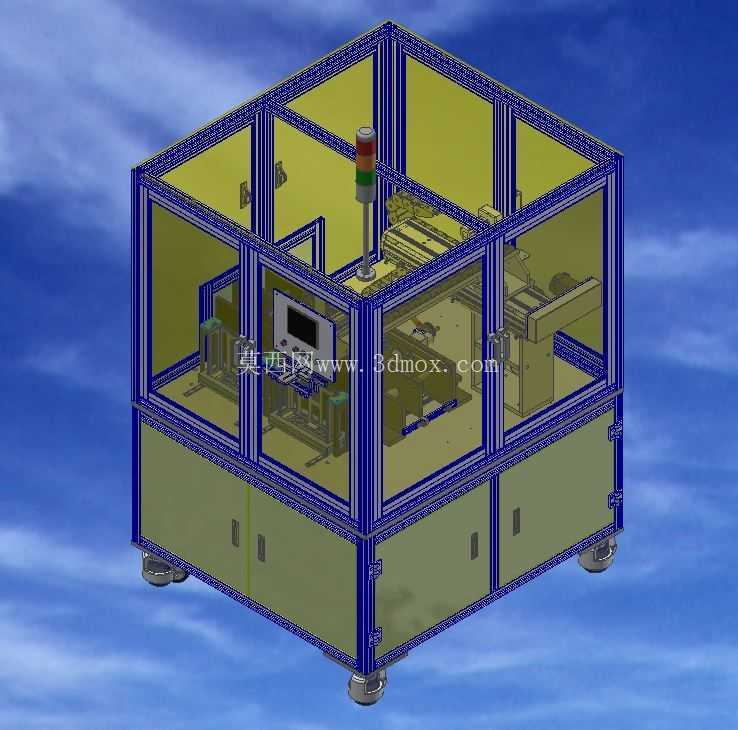

　　上层防护框架采用透明亚克力与钣金门板组合的封闭结构，顶部安装三色状态指示灯，可实时反馈设备运行、待机、故障三种状态，正面预留人机交互屏的安装开孔，操作人员无需打开防护门即可完成参数调整、运行状态查看的操作，防护门全部配备安全门磁，一旦设备运行中门体被打开，输送机构会立即停止运行，避免机械伤害风险。核心的输送机构采用可调宽度的皮带输送设计，可根据不同尺寸的PCB板调节导轨间距，适配范围覆盖消费电子类常用的小板到通讯类主板的多种尺寸，输送速度可根据前端回流焊的出料节拍做无级调整，保证板件从炉体输出后无堆积、无拉扯，输送面的水平度在装配时要求控制在0.2mm/m以内，避免焊后未完全冷却的元器件因板面倾斜出现偏移。

　　在输送段的设计上，特意预留了风冷冷却的安装位，可根据产线需求加装轴流风机对刚出炉的PCB板进行快速降温，避免板件温度过高烫伤操作人员，或是流入下道工序时损坏检测设备的接触部件。设备的进料端高度可根据不同型号回流焊的出料口高度做±50mm的调节，通过底部的调节螺杆实现精准对位，保证板件从炉体输出到本设备输送面时无高度差，不会出现板件跌落磕碰的问题；出料端则预留了与后续AOI检测设备、接驳台或是缓存机的对接接口，可直接匹配标准SMT设备的通讯协议，实现整线的联动控制，当前段炉体出现堵料时，本设备可自动调整输送速度，或是触发停线信号，避免板件在设备内部堆积。

　　从设计细节上看，所有与板件接触的输送部件都采用防静电材质，避免静电击穿PCB板上的精密元器件，皮带表面做防滑处理，保证输送过程中板件不会出现偏移打滑；设备两侧的维护门采用快拆式设计，日常维护时无需工具即可拆下，方便清理输送皮带表面的助焊剂残留、灰尘等杂物，驱动电机采用伺服电机搭配减速器的结构，输送位置精度可控制在±1mm以内，满足后续工位的定位需求。整体安装边界上，设备的外形尺寸适配常规SMT产线的通道宽度，不会占用过多的车间空间，底部机架的高度符合人体工程学设计，操作人员站立操作时无需弯腰即可完成参数调整、异常处理等操作，防护框架的边角全部做圆角处理，避免人员走动时磕碰受伤。在实际应用场景中，这类设备不仅可以搭配回流焊使用，也可用于其他工序之间的板件接驳，只需要调整输送宽度与对接高度，即可适配波峰焊、涂覆机等设备的出料衔接，结构上的模块化设计让易损件的更换十分便捷，输送皮带、驱动轮等部件都采用标准件，无需定制即可快速采购更换，减少设备停机维护的时间。设计过程中，我们特意规避了传统接驳台结构单薄、防护不足的问题，整体框架的刚性经过受力校核，即使长时间满负载运行也不会出现框架变形、输送面偏移的问题，所有的传动部件都加装了防护壳，避免操作人员误触，电气布线全部采用阻燃线槽，符合电子制造车间的消防安全要求。
