机器人配套焊枪清洁装置结构设计

　　在汽车白车身焊装、工程机械结构件焊接、五金件批量自动焊接的产线场景里，焊接机器人连续作业过程中，焊枪喷嘴内壁会不断堆积焊接飞溅形成的焊渣，若不及时清理，会导致气体保护效果变差、焊缝出现气孔、飞溅粘附加剧等问题，直接影响焊接成型质量，严重时还会造成喷嘴堵塞、送丝不畅，触发设备停机报警，拉低整条产线的稼动率。这款适配机器人安装的焊枪清洁装置，就是为解决连续自动化焊接场景下的焊枪在线清理需求设计的，无需人工介入即可在机器人作业间隙完成焊枪喷嘴的清洁动作，适配多数主流中空腕焊接机器人的末端安装位。

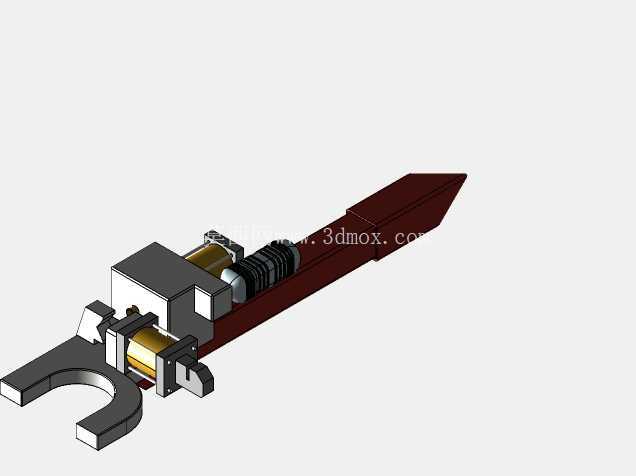

　　从结构设计逻辑来看，装置整体采用长条形集成式布局，主体安装基座预留了标准的机器人法兰连接接口，安装时可直接固定在机器人手臂末端的预留安装位，也可根据产线布局固定在焊枪行程范围内的固定工位，整体安装边界控制在长320mm、宽85mm、高70mm范围内，不会额外占用过多产线空间，也不会干涉焊枪正常的焊接走位轨迹。装置的执行端采用叉形定位结构，清洁作业时可精准卡入焊枪喷嘴的定位台阶，保证清洁动作的同轴度，避免清洁过程中刮伤喷嘴内壁的陶瓷涂层；内置的弹性进给清洁组件采用渐进式进给设计，清洁时进给行程控制在15mm，进给压力通过内置的弹簧预紧力调节，可适配不同内径规格的焊枪喷嘴，既保证清洁力度足够去除粘附的焊渣，又不会因压力过大造成喷嘴变形。

　　装置的驱动部分集成在主体中段，采用模块化的动力单元布局，动力输出轴与清洁执行头采用快拆式连接结构，日常维护时无需拆解整个装置主体，即可快速更换磨损的清洁执行头，减少设备维护的停机时间。考虑到焊接现场飞溅多、烟尘大的工况，装置所有运动配合面都设计了防尘密封结构，外露的传动部件加装了耐高温的防护套，可抵御焊接过程中飞溅的高温焊渣烫损部件，延长装置在恶劣焊接工况下的使用寿命。在实际产线应用中，该装置可直接接入焊接机器人的IO控制端口，清洁动作可编入机器人的作业程序，在机器人完成若干个焊接点位的作业后，自动移动到清洁位触发清洁动作，单次清洁时长可控制在2-3秒，完全匹配焊接产线的作业节拍，不会额外增加单件产品的焊接工时。

　　相较于传统的人工清理方式，这种集成式的焊枪清洁装置可实现清理频次的标准化，避免人工清理不及时、清理力度不一致的问题，有效降低焊枪喷嘴的损耗率，减少因焊枪清洁不到位造成的焊接缺陷返修率。设计过程中针对不同品牌焊枪的喷嘴尺寸差异，在定位叉的开口尺寸上做了通用化设计，开口宽度适配16mm-22mm外径的常用焊枪喷嘴，无需额外更换定位配件即可覆盖多数气保焊枪的清洁需求；装置的气路、电路接口都布置在主体尾端，走线方向与机器人手臂的走线方向一致，避免管线弯折干涉，整体的重量控制在1.2kg以内，不会给机器人末端带来过大的负载负担，适配负载5kg以上的常规焊接机器人安装使用。
