OpenMV摄像机双轴平移倾斜云台结构

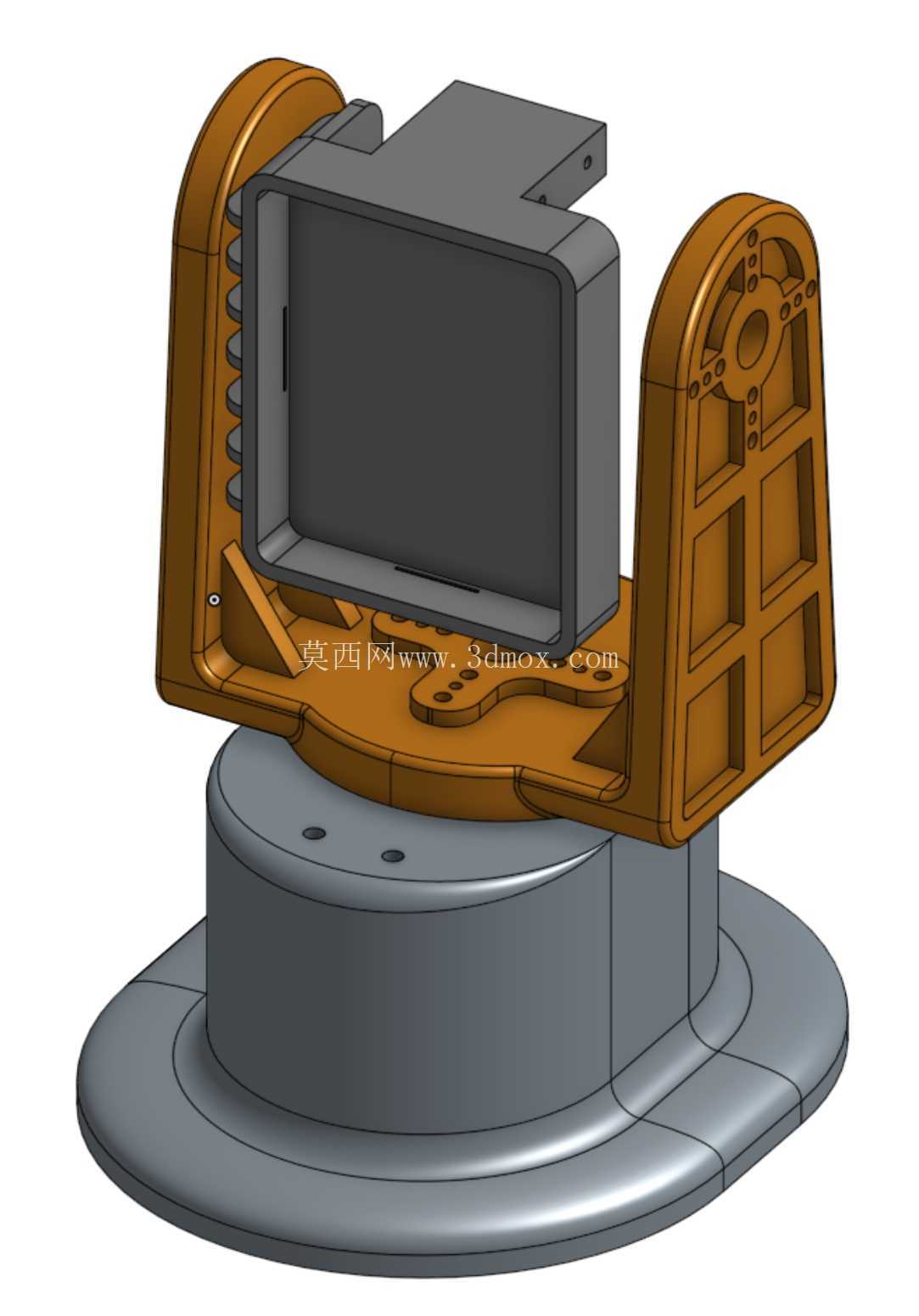

这款双轴云台结构是专为OpenMV视觉摄像单元设计的承载转动机构，核心作用是为视觉采集单元提供水平方向平移、俯仰方向倾斜的双自由度姿态调整能力，适配嵌入式视觉开发、小型智能巡检设备、桌面级视觉监控装置、教学实验平台等多类场景的使用需求。在实际工程应用中，这类小型双轴云台常被集成到小型移动机器人头部作为视觉转向载体，或是固定在生产线旁作为定点视觉检测的角度调整机构，也可搭配开源硬件做机器视觉算法验证的实验载具，相比成品商用云台，该结构完全适配OpenMV的外形尺寸，无需额外做转接件加工，能大幅缩短视觉类项目的结构搭建周期。

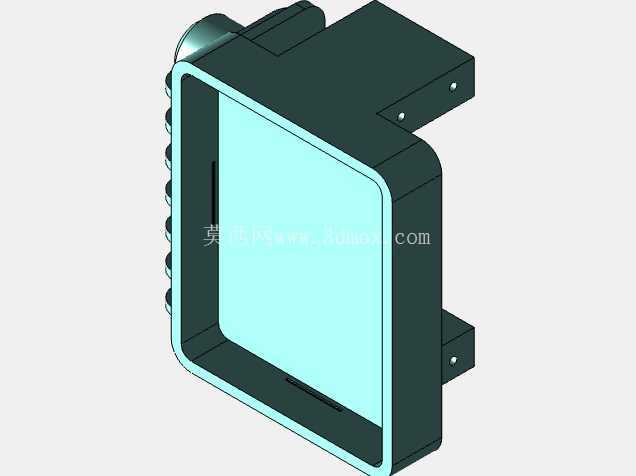

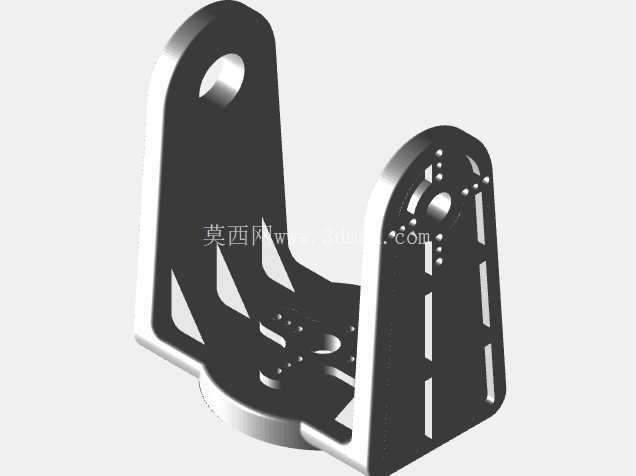

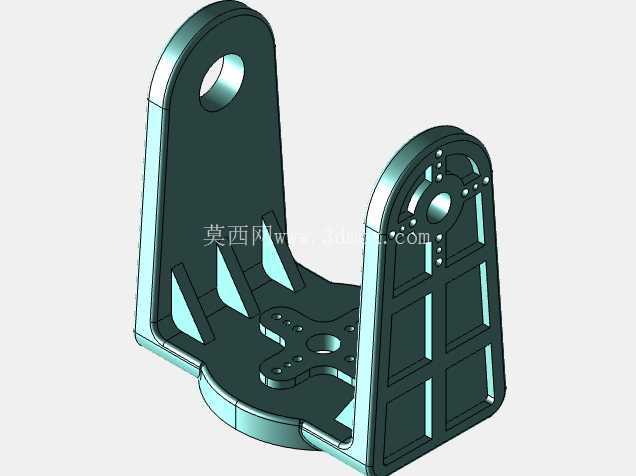

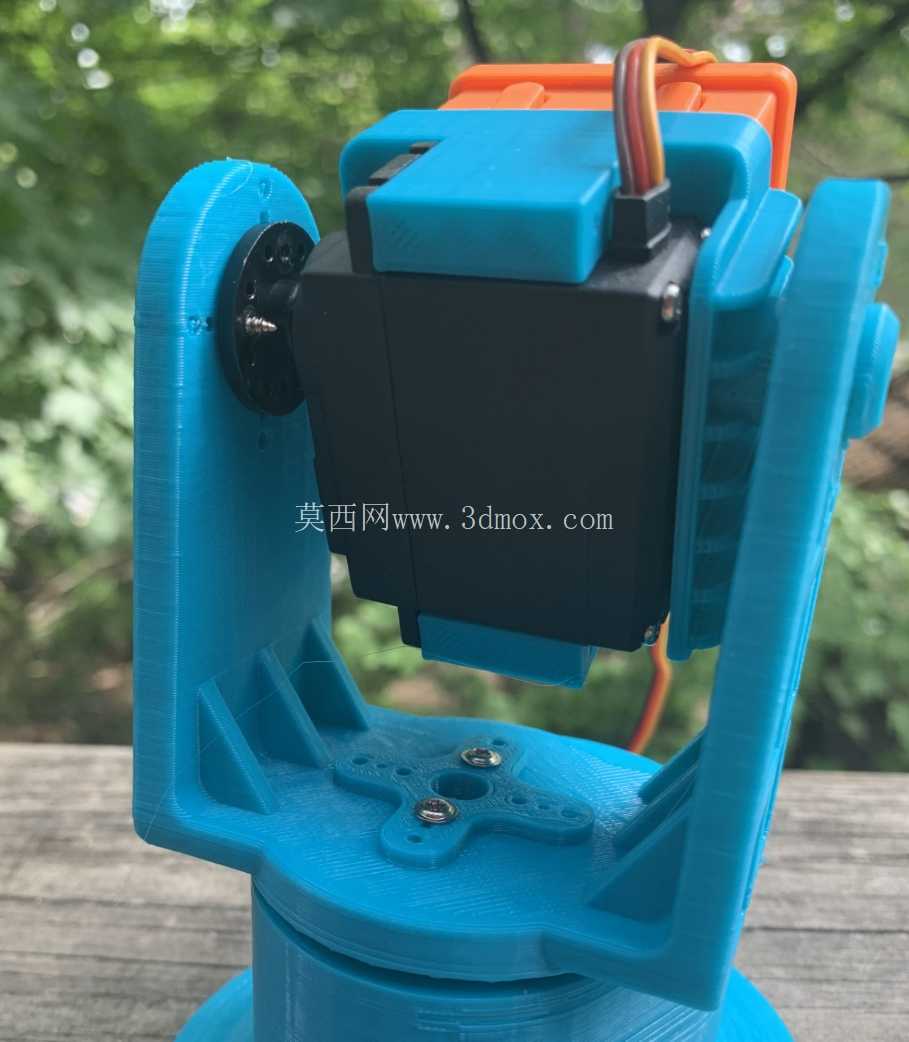

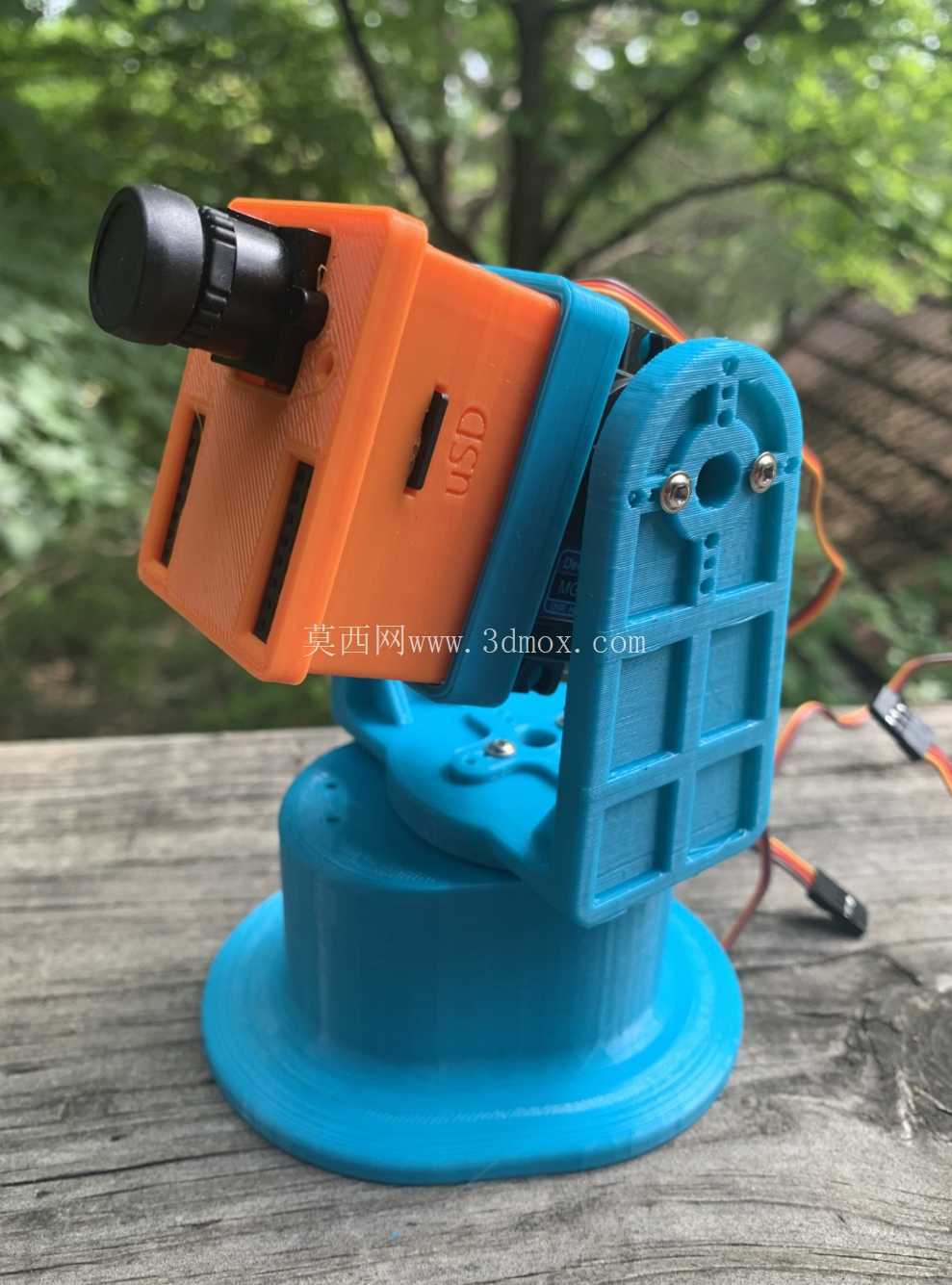

从功能特性来看，该云台采用双舵机直驱的传动方案，水平方向的旋转自由度集成在底座结构内，负责实现0-180度范围的水平扫查动作，俯仰方向的转动副设置在两侧支撑臂之间，负责实现摄像单元的上下角度倾斜，两个转动轴的运动相互独立，可通过舵机控制信号实现任意角度的姿态定位，满足不同视场角的采集需求。结构上专门设计了与OpenMV外壳匹配的安装卡槽，摄像单元可直接嵌入卡槽内完成固定，不需要额外设计定制外壳，两侧支撑臂采用了加强筋网格结构，在3D打印制作的前提下，既能够保证支撑臂的结构刚度，避免舵机启停过程中出现结构震颤影响成像清晰度，又能尽可能减少打印材料的消耗，降低单件制作成本。

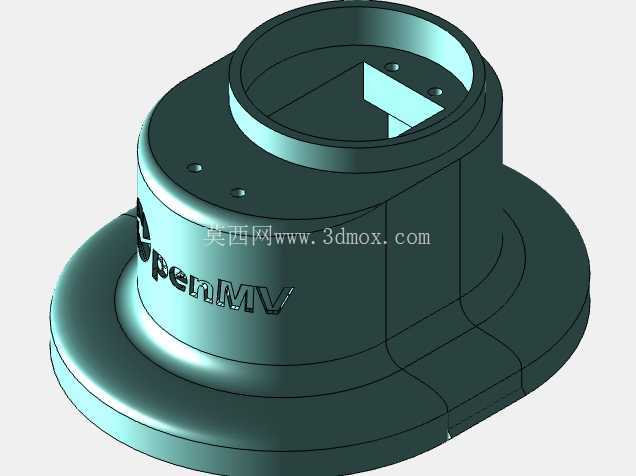

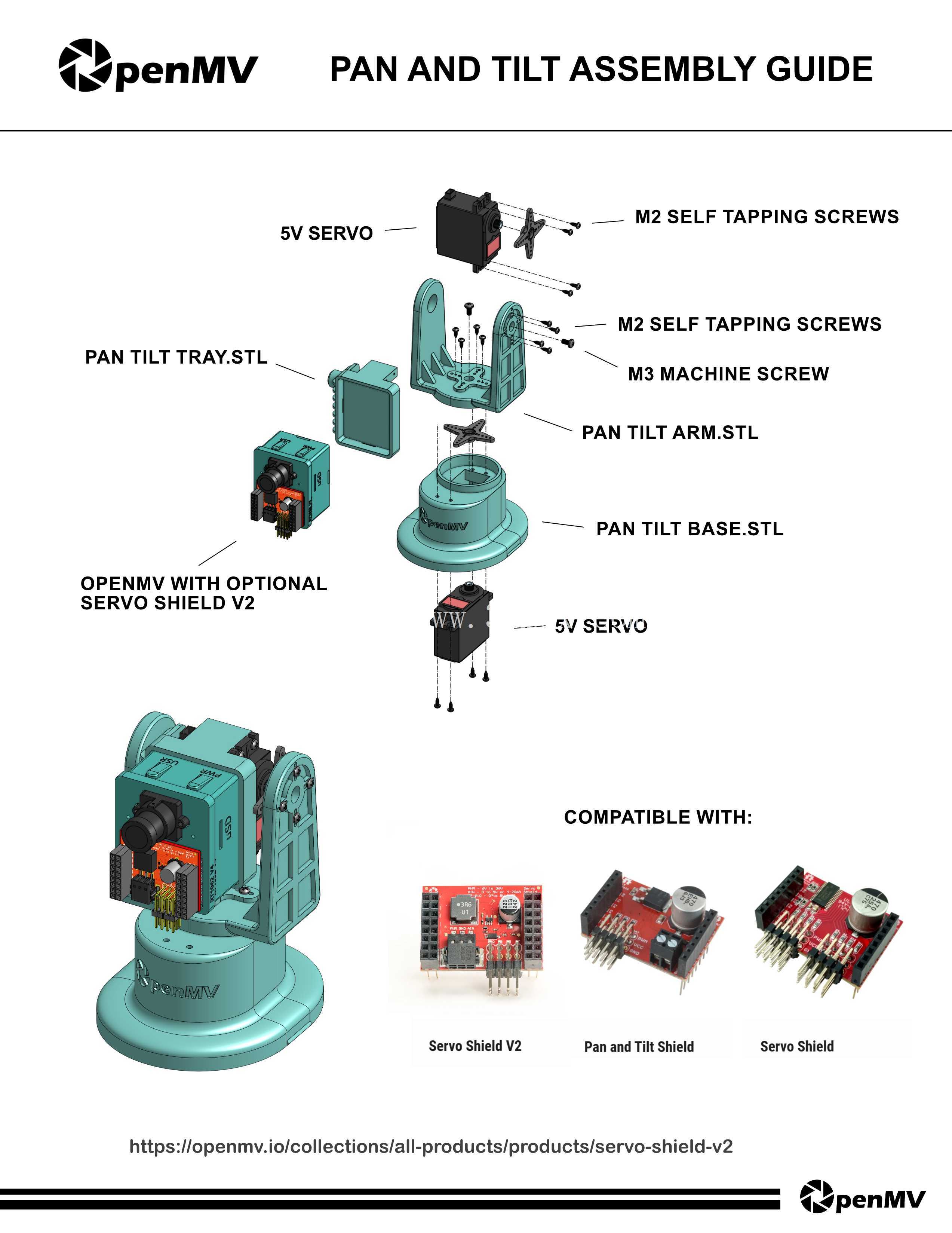

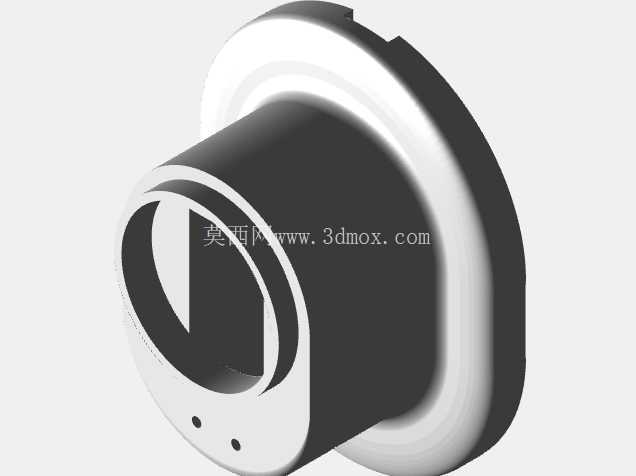

设计思路上，整套结构完全面向FDM类型3D打印工艺做了适配，所有零件均无倒扣结构，不需要额外添加打印支撑即可完成制作，零件之间的装配间隙预留了0.2mm的公差带，适配普通PLA、ABS材料的打印收缩率，普通桌面级3D打印机即可完成全部零件的制作。传动环节没有额外设计齿轮减速结构，直接利用标准RC伺服电机的输出轴作为转动副的转轴，舵机通过自带的自攻螺丝即可与对应结构件完成锁紧固定，不需要额外采购螺母、联轴器等标准件，整套结构的装配仅需要舵机配套的自攻螺丝即可完成，大幅降低了装配难度与物料采购成本。底座部分设计了两种安装接口，既可以通过压入的1/4-20六角螺母，直接适配市面通用三脚架的1/4-20螺丝安装座，实现快速的桌面三脚架固定，也可以通过底座上预留的两个沉头安装孔，使用螺丝直接将云台固定在设备壳体、安装支架等平面结构上，适配不同的安装场景需求。

从安装边界尺寸来看，底座的圆形法兰直径为90mm，整体装配完成后的总高度为72mm，两侧支撑臂的最大宽度为86mm，俯仰框架的内部安装尺寸完全匹配标准OpenMV摄像单元的外形，可容纳尺寸为45mm*35mm*20mm以内的视觉摄像单元，水平转动时整体结构的最大回转半径为48mm，安装时只要预留直径100mm的圆形安装空间，即可保证水平转动过程中不会与周边结构产生干涉。俯仰方向的转动角度范围为向上45度、向下30度，转动过程中摄像单元尾部不会与底座结构产生碰撞，角度范围覆盖了绝大多数视觉采集场景的需求。结构上所有的走线位置都预留了过线缺口，舵机的连接线可以从支撑臂内部、底座中心的过线孔引出，避免转动过程中出现线材缠绕、拉扯的问题，提升长期运行的可靠性。在实际使用中，该结构的转动惯量经过匹配优化，搭配标准9g金属齿舵机即可实现稳定的角度控制，不会出现负载不足导致的掉步、抖动问题，若需要搭载更大重量的视觉单元，也可以直接替换为更大扭矩的标准舵机，舵机安装位的尺寸兼容标准23g舵机的安装孔位，不需要修改结构即可完成升级替换。
