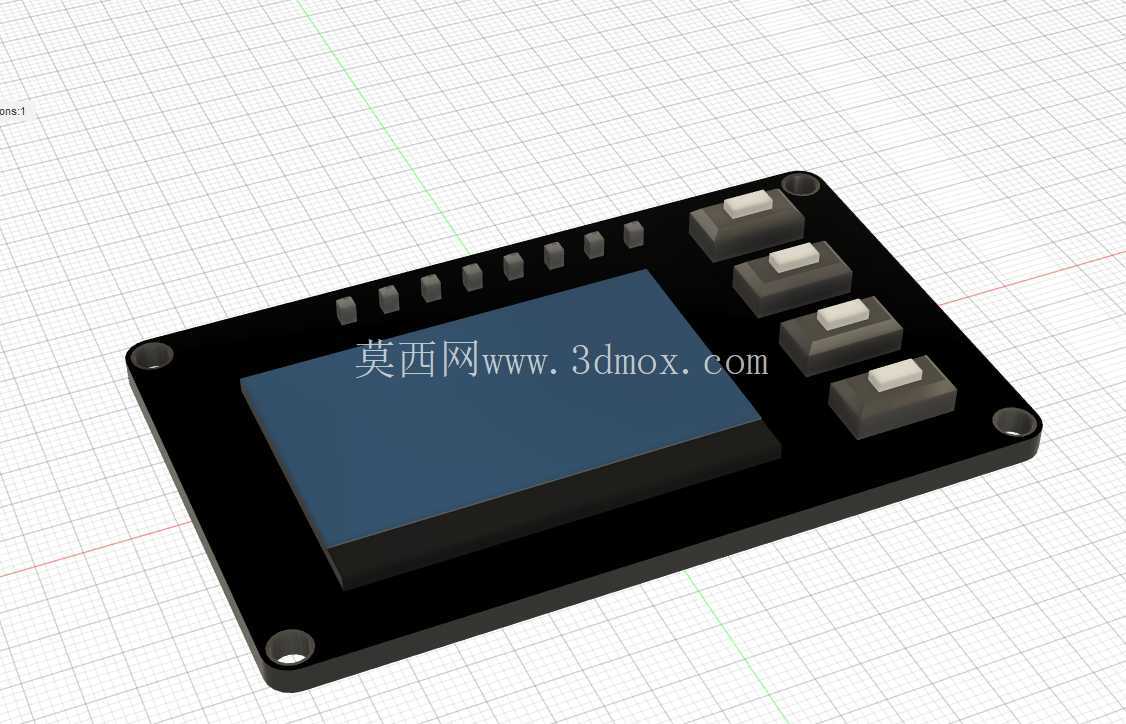

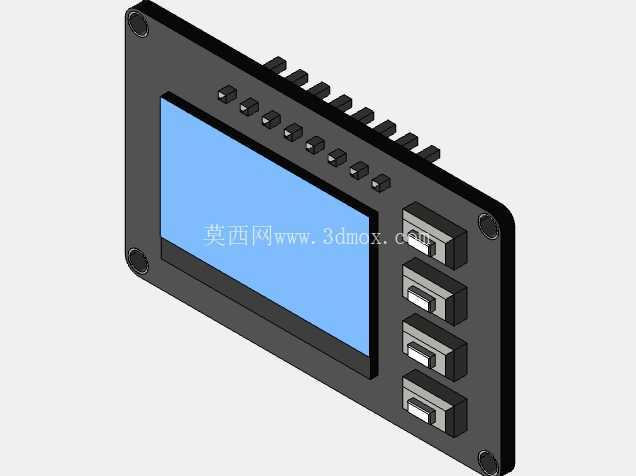

0.96英寸OLED四按键显示模组结构

在嵌入式开发与小型智能设备的结构适配工作中，0.96英寸规格的OLED显示模组是应用频次极高的人机交互部件，这类部件常被用于小型手持检测设备、桌面物联网终端、开源硬件开发板扩展、小型工控状态指示面板等场景，承担参数显示、状态反馈、简单交互提示的核心作用。本次完成结构建模的这款带四按键的OLED显示模组，是基于实物测绘完成的结构复刻，核心是为了填补开源设计领域中该规格带按键版本模组的结构数据空白，方便结构工程师在做设备壳体设计、安装位预留时直接调用匹配的三维数据，避免反复测绘核对尺寸的重复工作。

从实际使用场景来看，这类带按键的OLED模组区别于无按键的纯显示版本，不需要额外外接独立按键即可完成基础的菜单切换、参数调整、确认返回等交互操作，非常适合空间紧凑、不需要复杂触控交互的小型设备，比如便携式环境检测仪、小型3D打印机的辅助状态屏、开源智能小车的控制面板、桌面温湿度采集终端等，在这些场景中，设备内部的安装空间往往被主控板、电源模块、传感器部件占满，带集成按键的显示模组可以大幅减少布线工作量，同时降低结构设计中按键单独开孔、对位的公差风险。

从功能特性上看，这款模组采用0.96英寸单色OLED显示屏，显示区域的有效可视尺寸经过游标卡尺实测核对，配合侧边排布的四个轻触按键，可实现四级菜单的基础交互逻辑，模组背面引出8个标准间距的排针引脚，兼容市面上主流的arduino、esp32等开源主控板的接线定义，不需要额外做引脚转接即可直接插接使用。四个按键采用侧装式轻触开关，按键的按压行程、触发力度都和市售常规轻触开关参数保持一致，按键帽突出面板的高度经过实测核对，既保证按压时的手感反馈，又不会因为突出过多导致设备组装时按键被壳体误触发。

设计思路上，整个建模过程完全围绕实物测绘的尺寸展开，没有做额外的外观美化或结构改动，核心目标是还原模组的真实安装边界与外形尺寸：首先确定显示面板的安装基准面，也就是模组背面的PCB板贴合面，这个面是结构设计中与设备壳体内部安装柱贴合的核心基准，所有安装孔位、定位柱的位置都以这个面为基准进行尺寸标注；其次核对面板正面的显示屏开窗位置、四个按键的排布间距，保证壳体上对应的显示开窗、按键开孔位置与模组完全匹配，不会出现显示屏被遮挡、按键卡滞的问题；最后还原排针引脚的伸出长度与排布位置，方便工程师在做内部布线空间校核时，准确计算排针与主控板之间的接线距离，避免出现排线长度不足、排针与其他部件干涉的问题。

外形尺寸与安装边界方面，这款模组的整体外轮廓为矩形，面板四个角设置有沉头安装孔，安装孔的孔径、沉头深度都经过实测，适配M2规格的沉头螺丝，安装孔的中心距严格按照实物测量值标注，保证安装时螺丝可以顺利穿入壳体上的对应安装柱，不会出现孔位错位的问题。显示屏区域距离面板边缘的安全距离经过核对，在做壳体开窗设计时，只需要按照显示区域的尺寸每边预留0.2mm的装配间隙即可，不需要额外预留过多余量，既可以保证显示区域完全露出，又能避免壳体边缘遮挡显示内容。四个侧装按键的中心距离面板侧边的距离、按键之间的中心间距都做了精准还原，在设计壳体的按键开孔时，每个按键对应的开孔尺寸可以比按键帽单边大0.15mm，既保证按键按压时不会卡滞，又能避免开孔过大导致灰尘进入设备内部。模组背面的排针引脚突出PCB板的高度也做了准确建模，在做内部堆叠设计时，需要保证排针下方预留至少3mm的接线空间，避免排针与下方的主控板或其他部件发生硬接触，导致引脚弯折或焊接点脱落。

对于结构设计从业者来说，这类经过实测还原的显示模组三维数据，可以直接导入到设备整体装配体中进行干涉检查，不需要自己花费时间拆解实物测绘，大幅缩短小型智能设备的结构开发周期；对于三维建模爱好者来说，这个模型也可以作为嵌入式设备外观建模的基础部件，用来搭建各类小型智能硬件的整体装配模型；对于设备选型的工程师来说，可以直接通过模型核对该模组的安装尺寸是否符合自身设备的内部空间要求，不需要拿到实物再进行尺寸核对，减少选型失误的概率。整个建模过程中，所有的圆角、倒角、卡扣细节都按照实物的实际工艺进行还原，比如面板边缘的C角、安装孔的沉头倒角、按键帽的圆角细节，都和实物保持一致，保证模型导入工程软件后，可以直接用来生成工程图、核对装配公差，不需要再做额外的细节修正。
