重复驱动大齿轮电机碳纤维安装支架

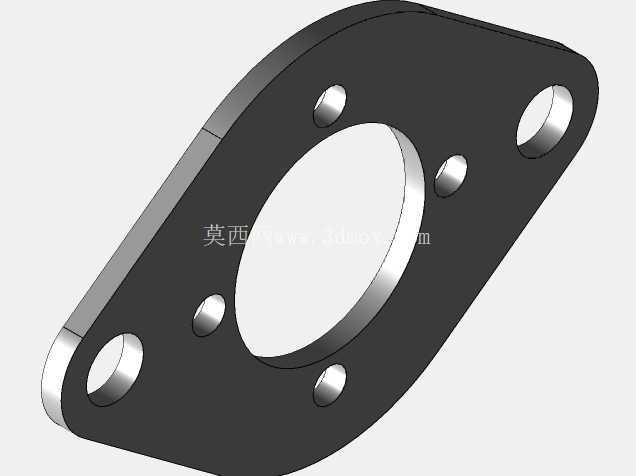

这款碳纤维安装支架，核心适配重复驱动构型的大齿轮电机挂载需求，在桌面级小型机器人、仿生爬行机构、轻量化作业模组这类对自重敏感的传动场景中，能有效降低动力端的安装冗余重量。从实际装配逻辑来看，支架主体采用异形轮廓裁切，中心大直径通孔完全匹配大齿轮电机的输出端避让需求，不会干涉齿轮副的啮合运转，周边分布的多个小孔分别对应电机本体的固定螺孔位与支架整体的对外安装孔位，孔位同轴度公差控制在0.1mm以内，能避免装配后出现电机轴偏摆、齿轮啮合间隙不均的问题。

设计阶段优先考虑碳纤维板材的成型特性，所有孔位均采用垂直板面的直孔设计，无复杂沉孔与异形切削结构，能直接通过水切割或CNC雕刻从标准碳纤维板材上一次加工成型，不需要二次弯折、拼接工序，加工良率远高于同结构的金属折弯件。支架的轮廓边缘做了圆弧过渡处理，没有尖锐直角，一方面能减少碳纤维板材边缘的应力集中，避免长期受振动载荷出现层间开裂，另一方面也能避免装配过程中划伤操作人员或周边的布线、管路。

从安装边界来看，支架整体厚度适配常规3mm-5mm厚度的碳纤维板材选型，对外安装的两个大孔径通孔分布在支架长轴两端，孔距匹配标准的20mm、30mm系列铝型材安装槽间距，不需要额外做转接件就能直接固定在型材框架上；电机固定的四个小孔围绕中心通孔均匀分布，孔位对应市面上主流的重复驱动Max系列大齿轮电机的安装法兰孔距，装配时只需要使用对应规格的内六角螺丝就能完成电机与支架的锁紧，不需要额外调整定位。

实际使用场景中，这类支架多用于小型四足机器人的腿部动力端挂载、桌面级机械臂的关节动力固定、轻量化输送模组的驱动端安装，相比同尺寸的铝合金支架，碳纤维材质的自重能降低60%以上，同时比强度是铝合金的3倍以上，在电机持续输出扭矩、机构频繁启停的工况下，不会出现支架形变导致的齿轮错位、传动卡顿问题。支架的板面没有多余的减重开槽，保证了整体的平面度，装配后电机法兰面与支架板面能完全贴合，不会出现局部应力集中导致的螺丝滑牙、支架断裂问题。

在结构校核层面，支架的长轴方向轮廓做了加宽处理，对应电机输出扭矩的反作用力方向，能抵消电机正反转时产生的扭转力矩，避免支架长期受交变载荷出现疲劳形变；短轴方向的轮廓收窄，在不影响结构强度的前提下尽可能减少材料占用，进一步降低整体自重。所有孔位的边缘都做了微小的倒角处理，去除碳纤维切割后的毛刺，避免装配时螺丝孔位出现纤维丝剥落导致的锁附不紧问题。

针对实际布线需求，支架的异形轮廓预留了足够的侧边间隙，电机的动力线、编码器线可以从支架侧边的缺口位置走线，不会被支架与电机的贴合面压住，也不会与运转的齿轮发生干涉。在多模组拼接的设备中，这款支架的安装孔位具备通用互换性，同系列不同功率的大齿轮电机只要安装法兰孔距匹配，都可以使用这款支架完成固定，不需要针对不同电机重新设计安装结构，能大幅缩短小型自动化设备、机器人原型机的开发周期。
