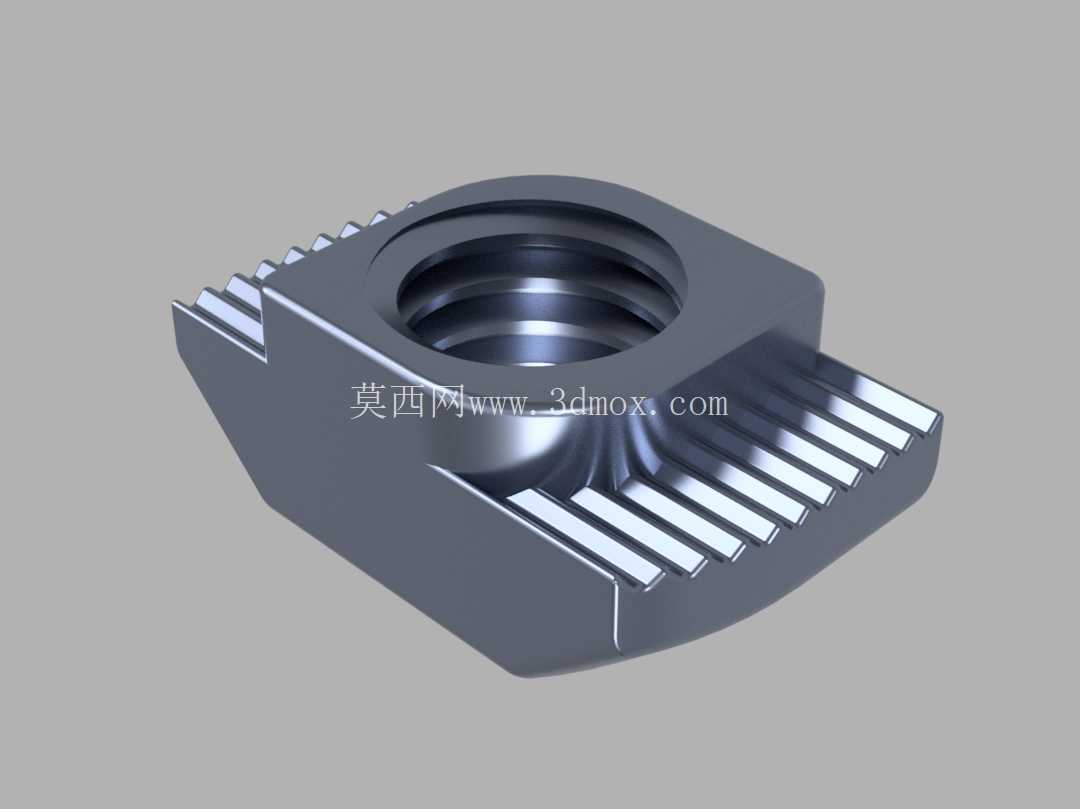

2020型铝型材配套M5T型槽用螺母

在工业铝型材框架搭建的各类场景中，T型螺母是无需提前预埋、可实现型材任意位置灵活装夹的核心连接件，这款适配2020系列铝挤压型材的M5规格T型螺母，正是针对轻型铝型材机架的装夹需求开发的专用紧固件。日常做自动化设备的轻型护罩、桌面级小型工装台架、3D打印机框架、电子检测类设备的小型安装支架时，经常会遇到后期加装附件的需求——如果提前在型材槽内预置弹片螺母，一旦设计变更需要调整安装位置，就得拆解整段型材的封条甚至部分框架结构，费时费力，而这种T型螺母可以直接从型材槽的任意开口端滑入，顺着6mm宽的型材槽道推到需要的安装位置，不需要破坏原有框架的装配状态，这也是它在轻型铝型材装配场景中被大量使用的核心原因。

从功能特性来看，这款螺母采用碳钢材质加工，相比同规格的尼龙螺母或者压铸锌合金螺母，碳钢材质的抗拉强度、抗剪切性能都有明显优势，拧紧M5螺栓时可以承受更大的锁紧力矩，不会因为频繁拆装或者长期受载出现螺纹滑牙、本体变形的问题。螺母本体的带齿面是设计的关键细节，当螺栓锁紧时，齿面会紧紧咬合在铝型材槽的内侧壁上，形成足够的静摩擦力，避免设备运行过程中因为振动导致螺母顺着槽道滑移，保证连接位置的长期稳定性，这一点对于搭载了小型振动部件、运动模组的铝型材框架来说尤为重要，很多新手做铝型材装配时容易忽略螺母的防滑齿设计，用普通的方螺母代替T型螺母，后期设备运行一段时间就会出现连接件松动、安装位置偏移的问题，反而增加了后期维护的成本。

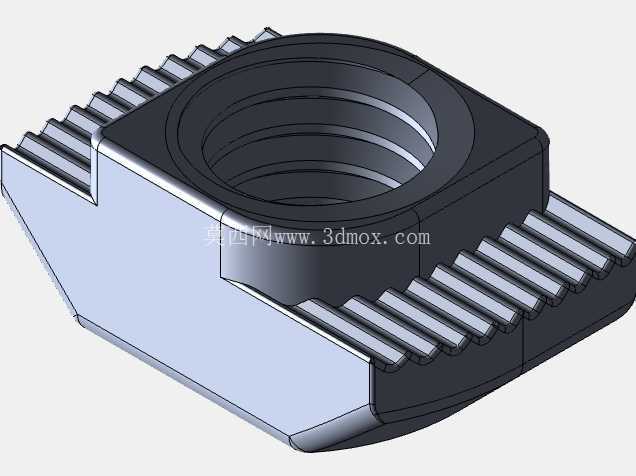

从设计思路上看，这款螺母的外形轮廓完全匹配2020型材的槽道截面尺寸，螺母的总厚度控制在刚好可以嵌入6mm槽内的范围，装入槽道后不会突出型材表面，不会影响后续板材、面板的平铺安装，螺母两侧的导向斜面是为了降低滑入槽道时的卡滞概率，哪怕槽道内有少量挤压生产残留的铝屑，斜面也能起到导向排屑的作用，不需要提前对槽道做额外清理就能顺利装入。中间的M5螺纹孔采用标准公制粗牙螺纹，适配市面上绝大多数M5规格的内六角螺栓、手拧螺丝，不需要定制特殊规格的紧固件，降低了选型和采购的成本。

在安装边界方面，这款螺母仅适配槽宽6mm的2020系列欧标铝挤压型材，不能用于槽宽8mm的3030、4040系列型材，也不适用于国标铝型材的梯形槽道；安装时需要注意，螺母滑入槽道后要保证带齿的一面朝向型材槽的开口方向，这样锁紧螺栓时齿面才能有效咬合型材内壁，如果装反了齿面朝槽底，就会失去防滑锁止的作用，锁紧力矩建议控制在4-6N·m，过大的力矩会导致螺母齿面压伤铝型材槽壁，反而降低连接的可靠性，甚至造成型材槽道变形，影响后续的位置调整。在实际的三维建模过程中，做铝型材框架装配时，可以直接将这款螺母模型与型材槽道做配合约束，提前模拟滑入路径和安装位置，检查是否存在与其他相邻部件的干涉问题，尤其是在做紧凑布局的小型设备框架时，提前验证螺母的安装空间，可以避免后期装配时出现螺母放不进去、螺栓没有拧紧空间的问题，减少实物装配阶段的整改工作量。
