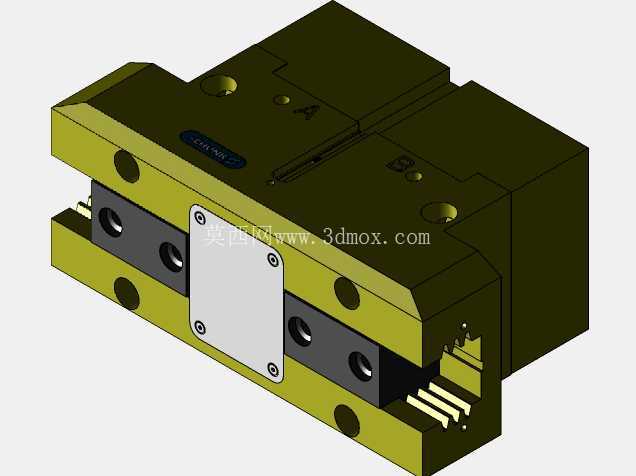

雄克PGN-plus240-1-IS-K平行气动夹爪结构

在自动化产线的末端执行单元选型中，平行气动夹爪是覆盖场景最广的一类夹持部件，这款PGN-plus系列的大规格夹爪，针对重型工件的上下料、机加工工位的工件装夹、长行程搬运场景做了针对性的结构强化。从实际应用场景来看，这类夹爪常配套六轴工业机器人、桁架机械手使用，在汽车零部件加工线的缸体搬运、重型金属件的工序转序、压铸工位的高温件取件环节都能看到同结构产品的应用，相比小规格夹爪，240规格的型号单指夹持力上限更高，可适配重量更大、外形尺寸更宽的工件，不需要额外加装加长指就能覆盖常见的中大型结构件夹持需求。

从功能特性上看，这款夹爪采用双活塞驱动的平行夹持结构，夹指的运动轨迹为纯直线平移，不会出现摆角式夹爪的夹持中心偏移问题，在需要重复定位精度的装配、机加工上料场景中，能保证每次夹持的工件位置一致性，减少后续工位的定位补偿工作量。夹爪本体的基体采用高强度硬质阳极氧化铝合金材质，滑动导轨部分嵌入了淬硬钢材质的导向条，相比全铝导轨的结构，耐磨性能提升数倍，在高频次往复运动的工况下，导轨间隙的扩大量会被控制在极小范围内，长期使用也能维持稳定的夹持精度。夹爪的驱动气路接口布置在本体侧方，预留了标准的内螺纹安装孔，可适配快插式气管接头，同时本体上集成了磁性开关的安装槽，不需要额外加装支架就能固定到位检测传感器，实时反馈夹爪的开合状态，方便接入设备的PLC控制系统做逻辑联锁。

从设计思路层面拆解，这款夹爪的结构做了多维度的可靠性优化：夹指的安装面采用了带定位销孔的标准化接口，可直接适配原厂的标准夹指，也可以根据工件外形定制异形夹指，安装时通过销孔定位再用螺栓锁紧，能避免夹指在大负载夹持时出现移位。本体的中间位置预留了多组安装螺纹孔，支持从顶部、侧部两个方向将夹爪固定在机械手法兰上，适配不同安装空间的设备布局，不需要额外制作转接板就能完成装配。夹爪的内部密封采用了耐磨的聚氨酯材质密封圈，可适配常规的干燥压缩空气，在有少量切削液、粉尘的加工车间环境中，也能阻止杂质进入气缸内部，减少活塞卡滞的故障概率。

关于外形尺寸与安装边界，这款夹爪的本体宽度、开合行程都属于大规格平行夹爪的范畴，夹指完全张开时的总宽度可覆盖大尺寸工件的夹持需求，本体的总高度控制在紧凑范围内，不会给机械手末端带来过大的运动干涉风险。安装时需要注意，夹爪的中心与机械手法兰中心的同轴度要控制在合理公差内，避免高速运动时产生偏载力矩，加剧导轨的单侧磨损；夹指的设计长度不能超过产品允许的悬臂上限，否则会因为杠杆效应降低实际可承载的夹持重量，甚至导致夹爪本体的导轨变形。在气路连接时，要保证驱动气压在额定范围内，气压过高会导致内部活塞承受过大冲击力，降低密封件使用寿命，气压过低则会出现夹持力不足，工件搬运过程中脱落的风险。

在三维建模过程中，这类夹爪的模型需要重点还原导轨的配合间隙、安装孔的位置精度、夹指安装面的定位尺寸，因为这些参数直接影响后续做设备布局时的干涉检查、夹指定制设计的准确性。建模时要还原本体上的所有安装特征，包括磁性开关槽的尺寸、气路接口的螺纹规格、各个安装面的平面度要求，不能只做外观的曲面还原，忽略实际装配需要用到的配合特征。对于做自动化设备设计的工程师来说，准确的夹爪三维模型可以直接导入产线装配体中，模拟夹爪开合过程中与工件、周边工装的干涉情况，提前规避现场安装时出现的空间冲突问题，减少现场调试的整改工作量。
