全向移动麦克纳姆轮结构设计

在仓储AGV、智能巡检机器人、窄通道作业转运平台的行走机构选型中，麦克纳姆轮是实现零回转半径全向移动的核心部件，区别于传统差速轮、舵轮需要预留转弯空间的局限，这类轮组依靠轮缘斜置的从动滚子，可通过不同轮组的转速与转向组合，实现车体横向平移、斜向移动、原地自旋等复杂运动轨迹，尤其适配空间局促、工位排布密集的生产车间、立体仓储库区，无需额外预留转弯半径即可完成精准对位，大幅提升场地空间利用率。

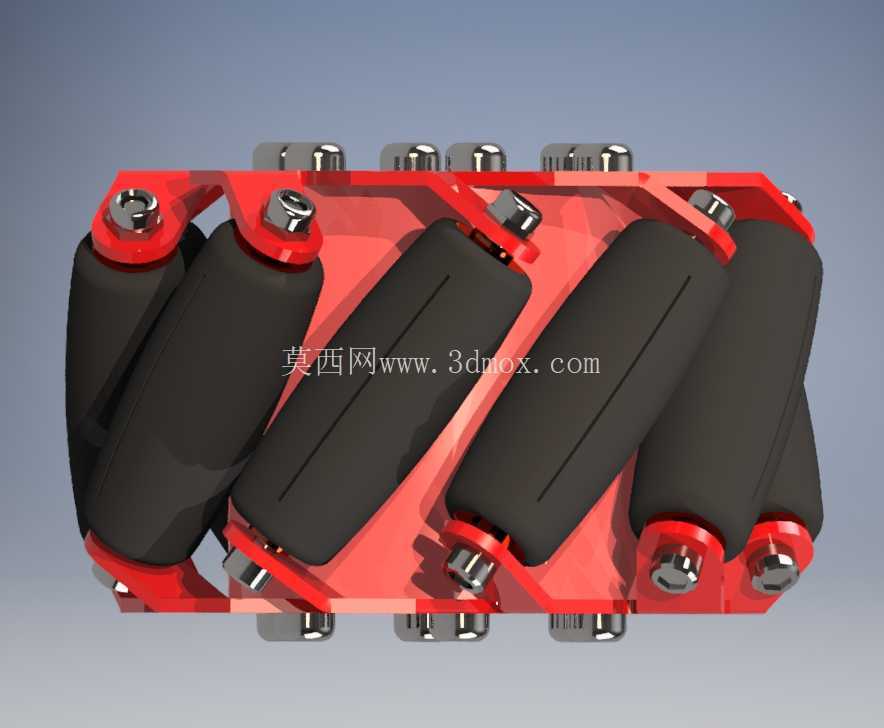

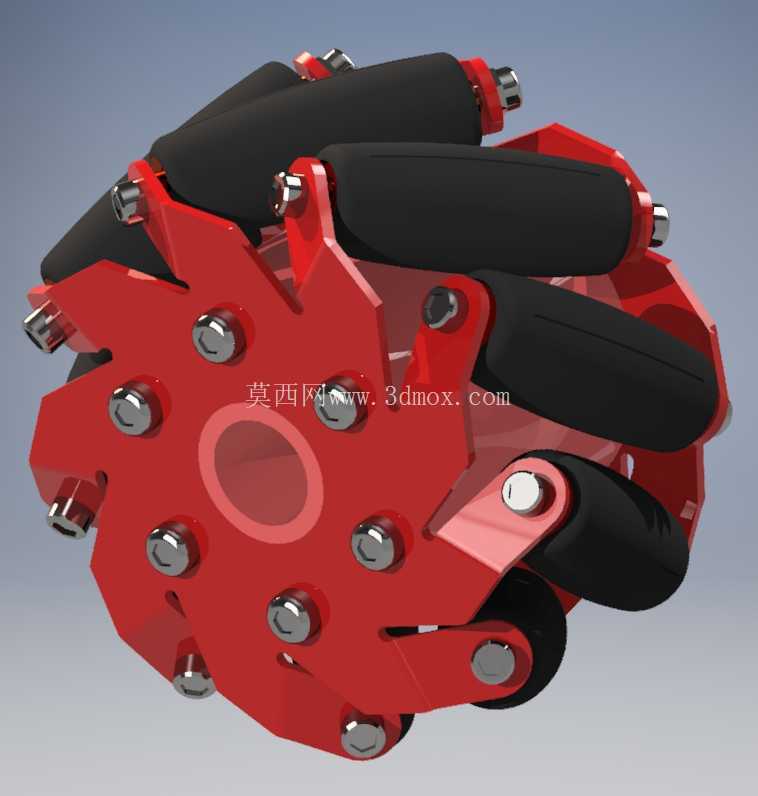

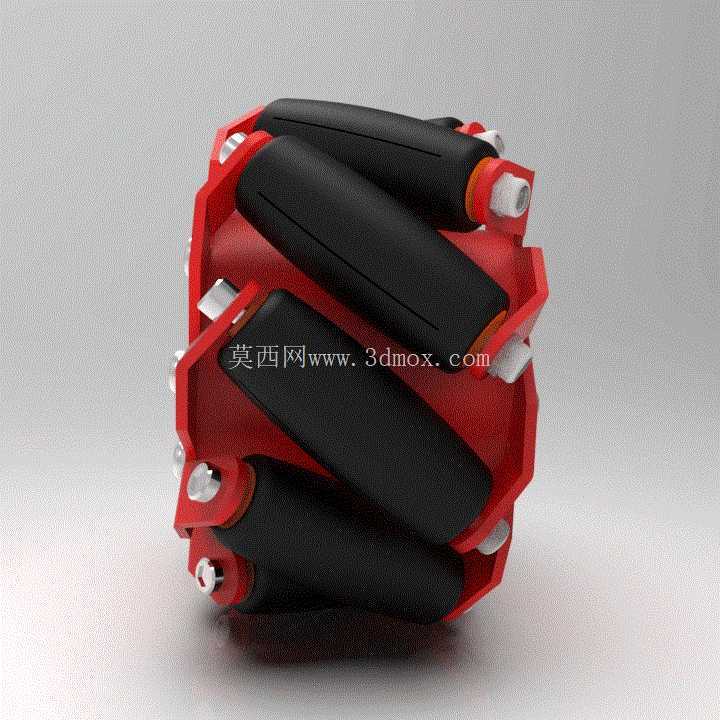

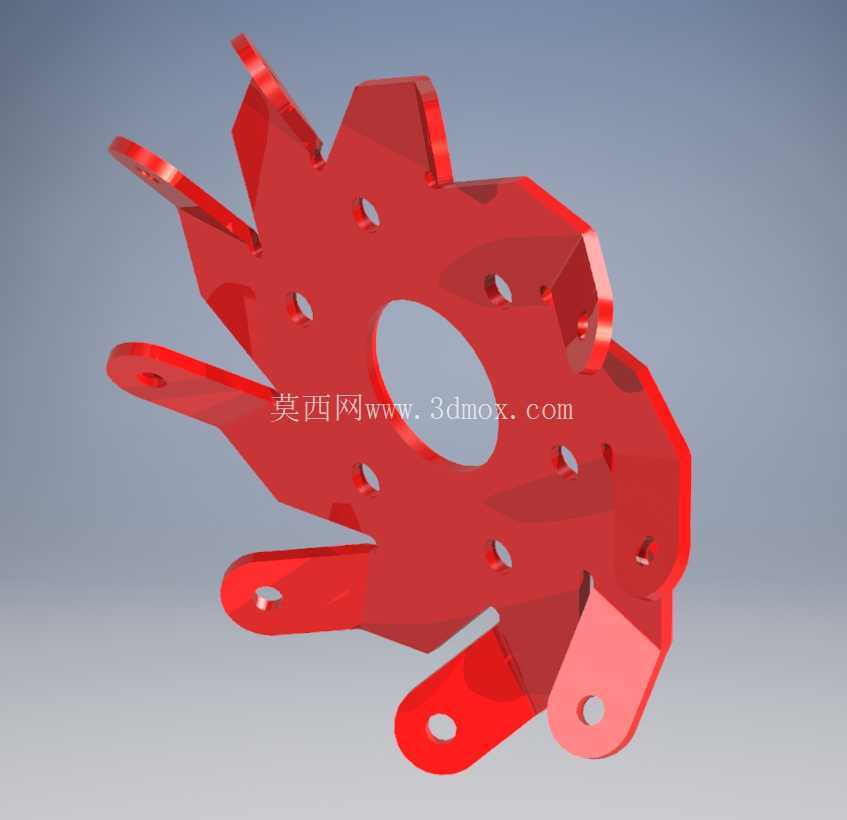

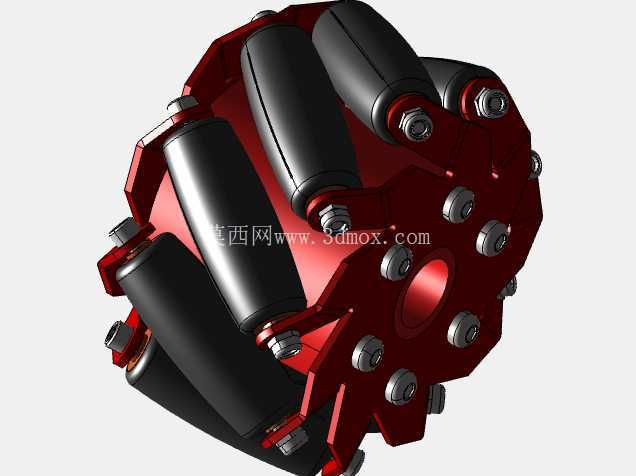

这套轮组的设计核心在于主轮毂与周向滚子的配合精度，主轮毂采用分体式辐板支撑结构，周向均匀排布的安装座通过紧固件与轮毂主体连接，每个滚子的轴线与主轮轴线呈固定夹角排布，滚子自身可绕自身轴线自由转动，当主轮由驱动电机带动旋转时，滚子接触地面产生的分速度可通过矢量合成，形成任意方向的合速度，实现全向移动功能。设计过程中需要重点校核滚子的排布间隙，避免相邻滚子在转动过程中发生运动干涉，同时要保证轮组与地面接触的连续性，避免出现行走过程中的顿挫、跳动问题。

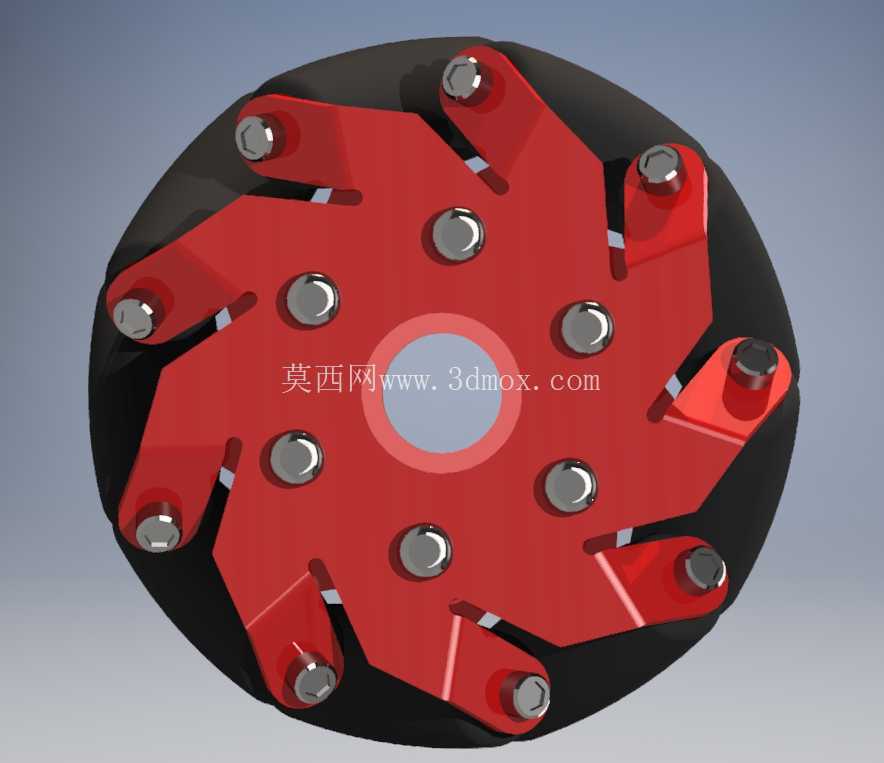

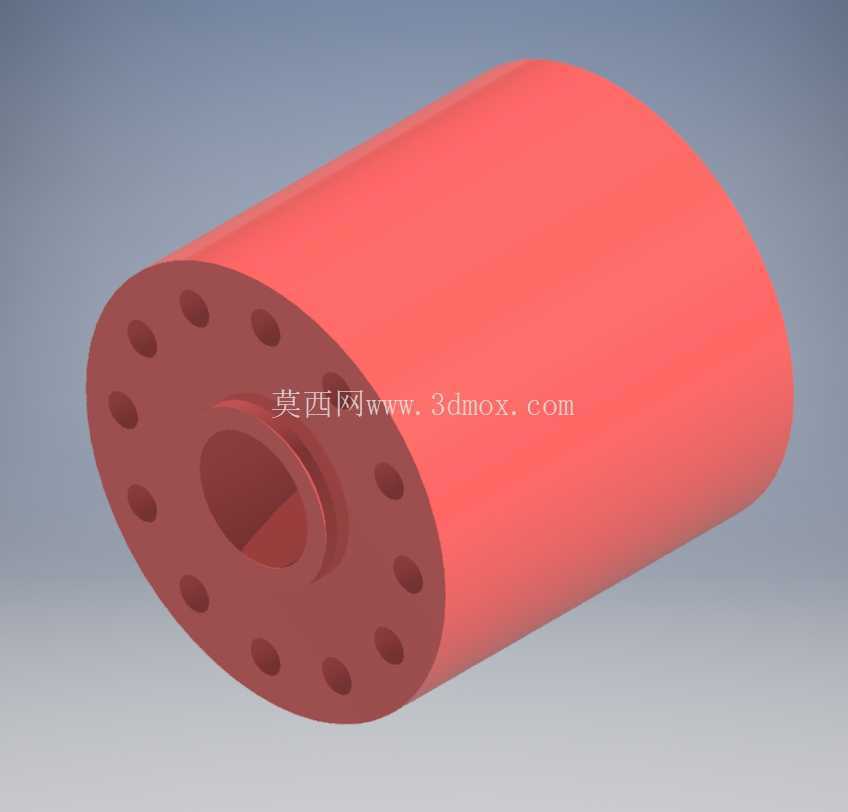

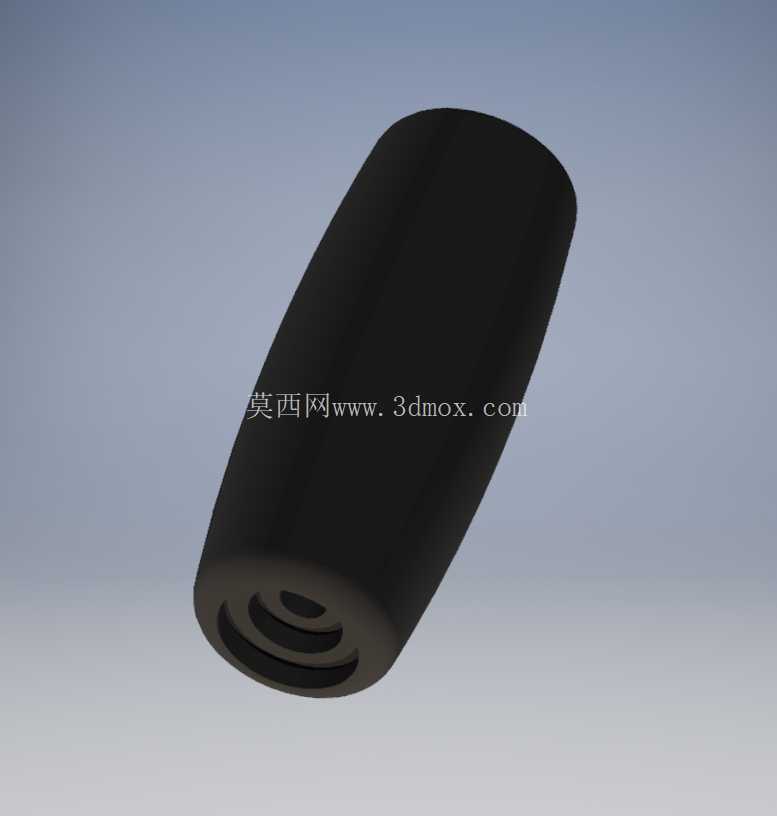

从安装边界来看，轮组的中心安装孔与驱动输出轴采用键连接配合，轮毂端面预留有螺栓锁紧位，可直接适配标准法兰输出的减速电机，安装时需要保证轮组的安装平面与车体底盘平面平行，避免因安装偏斜导致滚子偏磨、行走轨迹偏移。滚子外层采用高摩擦系数的弹性包覆材料，既可以保证与地面的足够附着力，避免行走打滑，也能吸收地面微小颠簸带来的振动，降低行走过程中的噪音。轮毂主体采用高强度硬质材料制作，可承受额定载荷下的径向冲击力，适配常规厂区环氧地坪、水泥地面等常见作业路面，不建议在尖锐碎石、大量铁屑堆积的路面长期使用，避免包覆层被划伤破损影响行走精度。

设计过程中对滚子的安装倾角做了反复校核，确保轮组在正转、反转、不同转速组合下的速度矢量合成符合运动学要求，每个滚子的安装轴两端都设置有耐磨衬套，降低滚子长时间转动的磨损量，延长轮组的维护周期。轮组的整体径向尺寸经过优化，在保证承载能力的前提下尽可能降低轮组自重，减少驱动电机的负载损耗，轮毂上的减重孔在不降低结构强度的前提下，进一步削减了轮组的整体重量，同时方便安装过程中的吊装对位。

在实际设备匹配中，这类麦克纳姆轮通常需要四个一组配套使用，分别安装在车体底盘的四个角位，每个轮组由独立的伺服电机驱动，通过运动控制器协调四个轮组的转速与转向，即可实现全向移动功能。设计时需要注意同一台设备上的四个轮组需要保证滚子倾角的安装方向匹配，避免出现运动矢量抵消、无法正常行走的问题。轮组的维护也相对便捷，当单个滚子出现磨损破损时，只需拆下对应滚子的安装轴即可单独更换，无需拆解整个轮组，大幅降低后期运维的成本与时间。

不同于普通脚轮只能实现被动转向，麦克纳姆轮作为主动驱动轮组，可精准控制移动轨迹，在自动化产线的物料转运、智能仓储的货物搬运、特种作业机器人的移动平台上都有广泛应用，尤其适合需要精准对位、频繁调整姿态的作业场景，比如自动化产线边的物料对接、狭窄货架间的货物存取、设备舱内的巡检作业等，都能依靠全向移动的特性大幅提升作业效率，减少设备移动所需的空间占用。
