小型振动电机功能模块结构设计

在消费电子、智能穿戴、小型通讯终端的触觉反馈设计场景中，这类振动电机模块是实现震动提示、触感交互的核心执行部件，很多做智能硬件结构开发的工程师在选型阶段，都会优先参考这类成熟模块的三维结构来做整机布局适配。从实际使用场景来看，这类模块常被集成在小型通讯设备、可穿戴提醒装置、嵌入式交互终端里，用来替代蜂鸣器实现静音场景下的触感提示，比如消息提醒、按键触感反馈、异常状态震动告警，相比传统的偏心轮电机散件，集成化的模块不需要工程师额外设计驱动电路的固定结构，能大幅缩短硬件开发的结构适配周期。

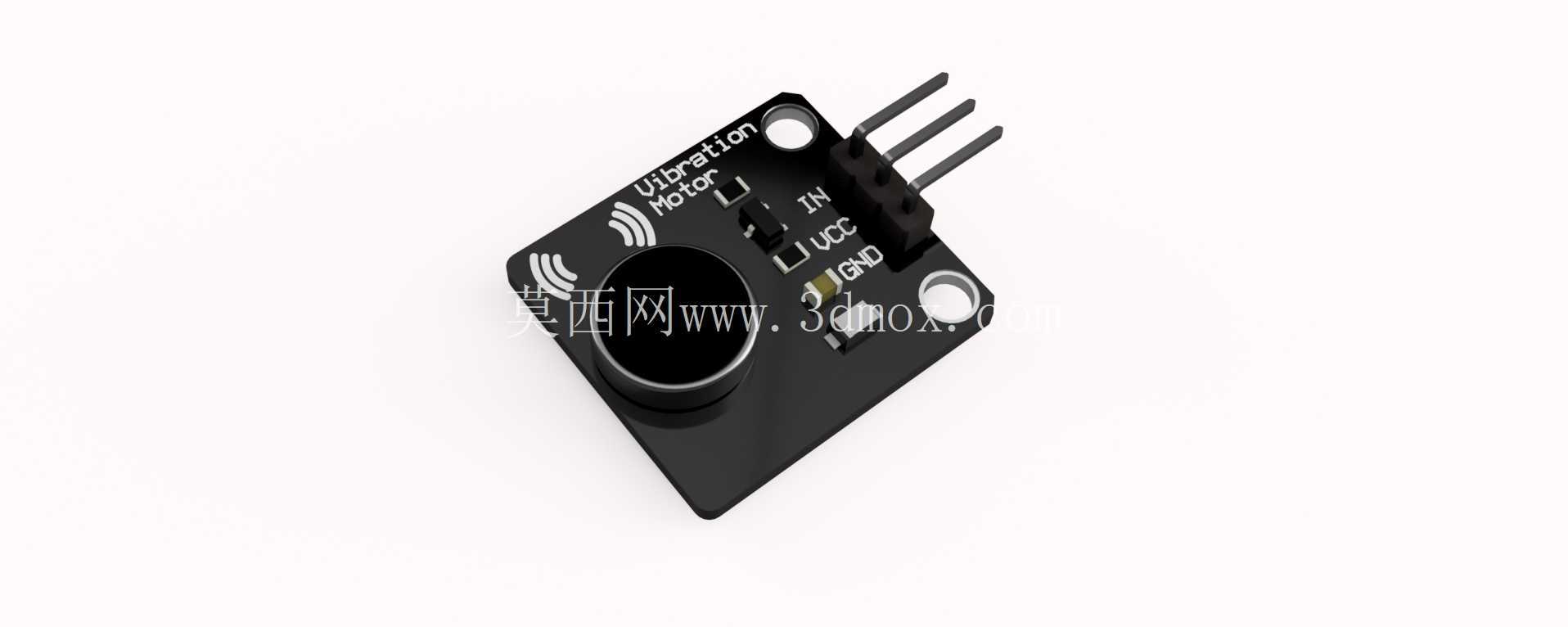

从功能特性上看，这个模块将振动发生单元、信号输入引脚、电源引脚、接地引脚集成在同一块PCB基板上，板载的标识清晰区分了信号输入、电源正、接地三个引脚的定义，工程师在做电路对接时不需要额外查阅引脚定义文档，直接对应板载丝印就能完成接线。模块上的振动单元采用偏心振动结构，通电后在驱动信号作用下产生高频小幅振动，振动强度可以通过输入的PWM信号占空比进行调节，能适配不同场景下的震感需求，比如轻柔的按键反馈和较强的告警提示可以通过参数调整实现，不需要更换硬件。

设计思路上，这个模块采用了标准化的单排直插引脚布局，三个引脚的间距符合通用2.54mm排针标准，既可以直接焊接在主控电路板上，也可以通过排座实现插拔式连接，方便后期维护更换。PCB基板采用圆角矩形设计，两个对角位置预留了标准安装孔，安装孔的内径适配M2规格的固定螺丝，工程师在做整机结构设计时，可以直接在对应位置设计螺丝柱，不需要额外做固定结构的定制开发。基板上的丝印除了引脚定义，还标注了模块功能标识，生产组装环节的作业人员可以快速识别模块类型，减少错装概率。

外形尺寸与安装边界方面，整个模块的PCB基板长宽尺寸控制在20mm*15mm左右，振动单元突出基板表面的高度不超过8mm，整体占用的安装空间非常紧凑，适合对内部空间要求严苛的小型通讯设备、可穿戴产品。安装时需要注意，振动单元的振动方向垂直于PCB基板平面，布局时要在振动单元下方预留至少1mm的安全间隙，避免振动过程中模块和周边结构件发生碰撞产生异响；三个直插引脚的伸出长度为10mm左右，做板对板焊接时要注意引脚穿过主控板后的焊接余量控制在2mm以内，避免引脚过长触碰周边元器件造成短路。另外模块的工作电压适配常见的3.3V、5V嵌入式系统供电标准，不需要额外设计升压或降压电路，供电引脚的走线宽度在PCB设计时建议不小于0.5mm，保证供电稳定性，避免驱动振动时电压跌落影响模块正常工作。

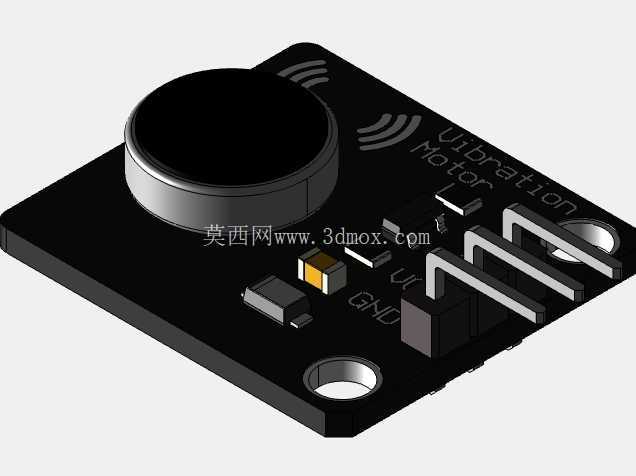

在结构建模过程中，这个模块的三维数模完整还原了PCB板的厚度、安装孔的位置公差、引脚的直径与间距、振动单元的外形轮廓，工程师在做整机装配干涉检查时，可以直接调用这个数模放入装配体，不需要重新测绘，能有效避免后期开模后出现结构干涉的问题。很多刚接触硬件结构设计的工程师容易忽略振动模块的安装间隙要求，直接把模块紧贴周边结构件固定，最终样机测试时出现振动异响、震感不足的问题，参考这类成熟模块的三维数模做布局，能提前规避这类常见的设计误区。另外模块的PCB板边缘做了0.5mm的圆角处理，没有尖锐毛刺，组装过程中不会划伤操作人员或者周边的线材，这个细节设计也是量产环节需要重点关注的点，能提升产品组装的良品率。
