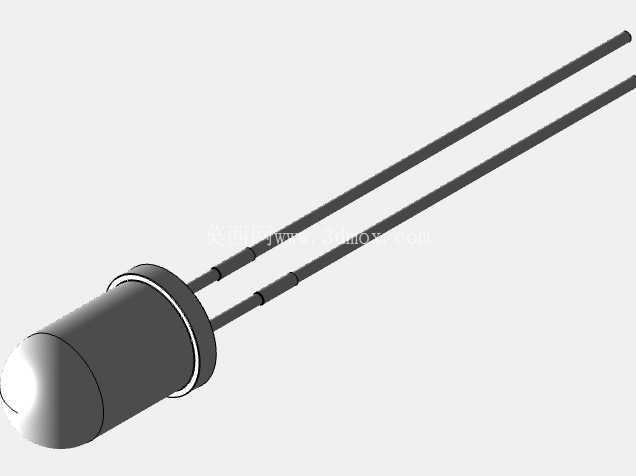

直插式5mm白色发光二极管结构模型

在做消费类电子、工控板卡、通讯终端设备的PCB布局设计时，直插式5mm白色LED是最常接触的基础指示元件之一，很多刚入行的结构工程师在做器件建模时，往往只粗略画个圆柱加两根引脚就导入装配，实际打样后经常出现灯珠伸出壳体高度不对、引脚过孔间距偏差、导光结构对准偏移等问题，反而拖慢整体项目进度。这个模型还原了常规5mm白灯的完整结构细节，从灯头的环氧封装圆弧面，到根部的限位凸台，再到两根平行引出引脚的直径、长度以及引脚根部的压痕卡位结构都做了还原，完全匹配实际量产器件的物理尺寸。

从实际应用场景来看，这类5mm白灯的使用覆盖极广，小到家用插排的电源指示、充电器的工作状态提示，大到通讯机柜的面板状态灯组、工控设备的故障告警指示、小型家电的功能档位提示，都会用到这类直插LED。相比贴片LED，直插封装的5mm灯珠发光角度更大，正面发光强度更高，不需要额外加贴导光条就能在设备面板上形成清晰的光点，而且手工焊接容错率高，小批量打样或者维修更换时操作更方便，很多对成本敏感、不需要极致轻薄的设备都会优先选用这类器件。

做结构设计时，首先要关注的就是安装边界尺寸：灯头部分的环氧封装直径为标准5mm，圆弧头部的曲率半径和封装长度完全符合行业通用规格，根部的限位凸台直径略大于灯身，设计面板安装孔时，孔径要比灯头直径大0.1-0.2mm，同时要给凸台预留对应的沉台空间，保证装配后灯珠不会前后窜动，灯头伸出面板的高度控制在1-2mm即可，既不会因为突出过多容易被外力碰断，也不会因为凹陷在面板内部导致光线发散、指示不清晰。引脚部分的中心间距是标准2.54mm，刚好匹配通用万用板、PCB标准孔距，引脚直径0.5mm，设计PCB过孔时孔径设置为0.8mm就能保证插件顺畅，同时波峰焊时焊锡能充分浸润引脚，避免虚焊。

设计思路上，这个模型没有做过度简化，还原了引脚靠近灯头位置的压扁卡位结构，这个结构是实际生产中用来固定灯珠插入PCB深度的，插件时引脚穿过PCB过孔后，这个压扁的位置会卡在PCB表面，保证所有灯珠的安装高度一致，不会出现高低不平的情况，做波峰焊治具设计时，这个卡位结构也是定位的重要参考点。另外灯头的环氧封装部分做了圆弧收边，没有尖锐棱角，对应实际器件的注塑成型工艺，装配时不会刮花面板的透光孔边缘，也能减少应力集中，避免设备受震动时封装出现开裂。

很多工程师在做面板导光设计时，会忽略LED发光面的位置，这个模型里发光面的位置和实际器件一致，就在圆弧头部的圆心位置，设计导光柱或者透光片时，只要对准这个位置，控制导光柱端面和灯头的距离在0.5mm以内，就能最大程度减少光线损耗，保证指示灯在强光环境下也能清晰辨识。另外引脚的长度做了常规量产的标准长度，做PCB布局时如果需要剪脚，可以直接根据板厚和焊接工艺要求，在模型里直接裁剪引脚长度，不需要再额外测量实物尺寸，能大幅缩短建模和出图的时间。

在做通讯类终端设备的面板设计时，这类白灯经常用来做电源、信号、运行状态的多色指示组合，建模时只要复制这个基础模型，修改灯头的材质颜色就能得到红、绿、蓝等其他颜色的同规格LED模型，不需要重复建模，能有效提升结构设计的效率。同时模型的装配基准设置在限位凸台的下端面，也就是和PCB贴合的安装面，导入装配体时直接和PCB表面做重合配合就能完成定位，不需要反复调整位置，也避免了装配时出现位置偏移导致的发光不对准问题。
