带挡边同步齿形铝制传动滑轮

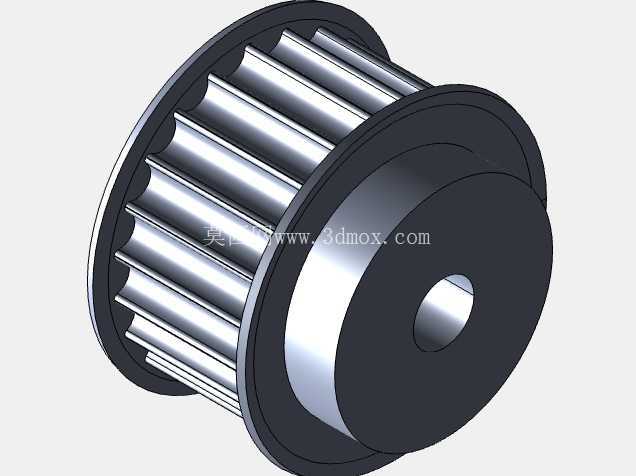

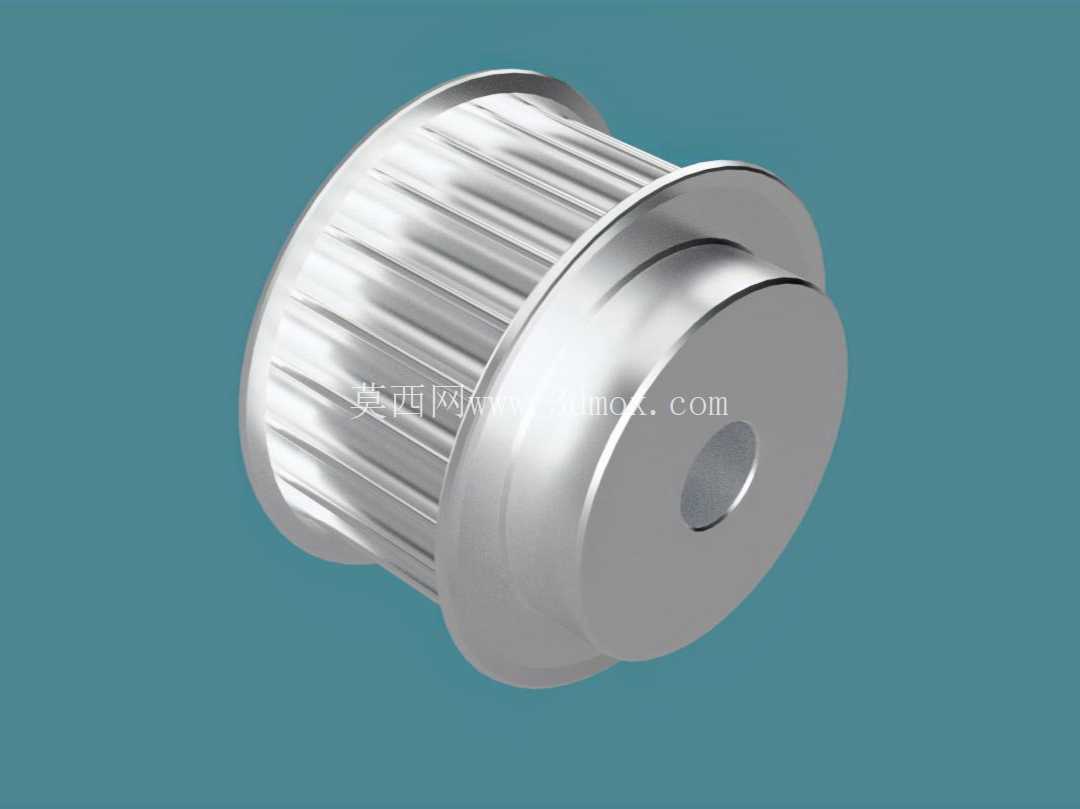

　　这款铝制带挡边同步齿形滑轮，是同步带传动系统里的核心从动/主动构件，日常选型时首先要匹配对应齿形的同步带参数，图中这款适配GT2齿形同步带，齿距精度直接决定传动过程中的背隙大小，做3D打印机X/Y轴传动选型时，这类带挡边的结构能避免高速往复运动中同步带出现跑偏脱齿的问题，很多新手做结构设计时容易忽略挡边的高度余量，实际装配后同步带运行时的横向窜量如果超过挡边高度的1/3，长时间运行就会出现带边磨损挡边的情况，反而增加传动阻力。

　　从结构设计逻辑来看，主体采用铝合金材质加工，核心考量是降低传动系的转动惯量，尤其是高速往复运动的工况下，钢制滑轮的惯量会大幅提升驱动电机的负载，铝件的重量仅为同尺寸钢件的三分之一左右，同时表面做硬质阳极氧化处理后，齿面的耐磨性能完全能满足常规工况的使用寿命要求，不会出现短时间内齿形磨损失效的问题。中间的安装孔为光孔设计，实际使用时需要配合顶丝或者抱紧式轴套与传动轴固定，设计安装孔的公差时，要根据配合的轴径公差选择合适的配合等级，如果是和D型轴配合，需要在孔侧加工对应的平位，避免传动过程中出现孔轴相对滑动丢转的问题。

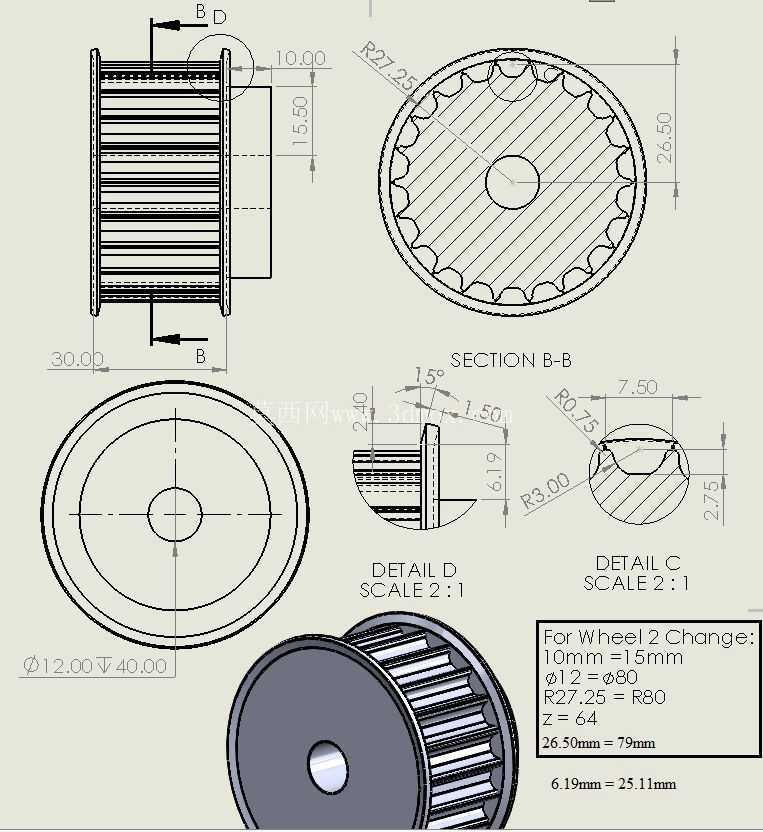

　　两侧的挡边采用一体加工成型，相比装配式挡边，一体结构的同心度更好，高速旋转时不会出现挡边偏摆带来的动平衡问题，做动平衡校核时，这类小尺寸带轮只要控制加工时的壁厚均匀度，就能满足每分钟数千转的运行要求，不需要额外做动平衡去重处理。齿形的加工精度是这类零件的核心指标，齿形的渐开线轮廓如果加工偏差过大，会导致同步带和带轮啮合时出现干涉，运行过程中产生明显的啮合噪音，同时还会加速同步带的齿面磨损，建模时需要严格对应所选同步带的齿形参数做齿槽切除，不能用近似轮廓代替，很多初学者建模时为了省事用梯形齿代替圆弧齿，实际加工出来的零件根本无法和对应同步带正常啮合。

　　从安装边界来看，选型时要注意带轮的总宽度要比所用同步带的宽度宽2-3mm，给同步带的安装和运行窜动留出足够余量，挡边的外径要比带轮的齿顶圆直径大1.5-2mm，才能起到有效的防跑偏作用，如果挡边外径过小，同步带受侧向力时很容易从挡边上方滑出。这类带轮除了用在3D打印机的传动系统中，在小型自动化设备的输送机构、健身器材的阻力传动系统、小型工业机械的轻载传动工位都有广泛应用，轻载工况下铝制带轮的使用寿命完全可以达到设计要求，同时还能降低整个传动机构的整体重量，减少支撑轴承的径向负载，提升轴承的使用寿命。做结构装配设计时，还要注意带轮安装位和相邻构件的安全间隙，尤其是带轮旋转过程中，齿形部分不能和周边的钣金支架、线束等构件发生刮擦，预留的安全间隙建议不小于3mm，避免装配公差累积导致运动干涉。另外，带轮的端面和轴肩的贴合度也要在设计时考虑，安装孔的端面要做倒角处理，避免轴肩的圆角导致带轮安装不到位，出现带轮偏斜的问题，一旦带轮安装偏斜，同步带运行时会持续受到侧向力，很快就会出现带边磨损断裂的故障。
