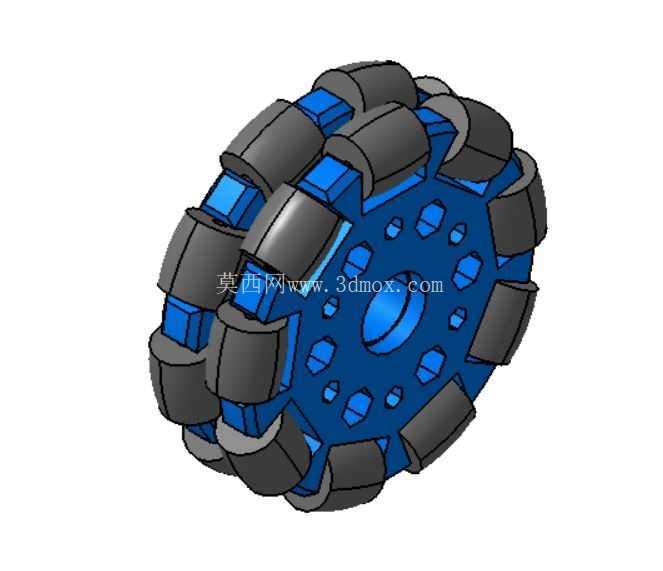

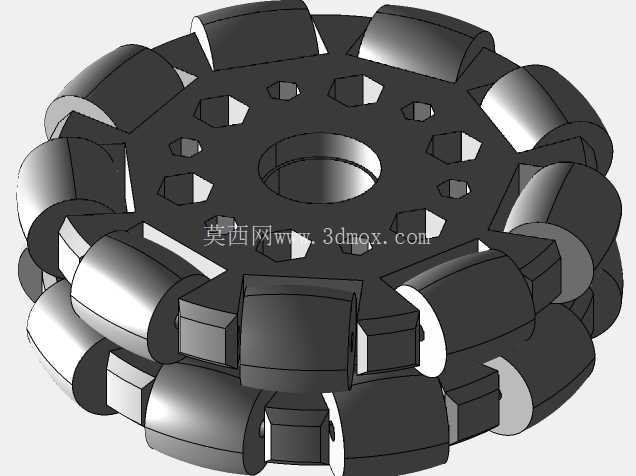

直径100毫米双排滚子全向移动轮结构

这款直径100mm的全向轮，是针对AGV小车、智能分拣搬运平台、竞赛类移动机器人、窄通道作业巡检设备开发的行走执行部件，核心解决传统定向轮无法实现横向平移、零半径转向的运动痛点，在仓储物流的料箱搬运机器人、产线间物料转运穿梭车、教育类机器人竞赛平台、狭小空间内作业的巡检设备上有极高的适配性。不同于普通单排全向轮负载能力弱、运动过程中存在连续颠簸的问题，这款全向轮采用双排交错排布的滚子结构，两排滚子沿轮体圆周方向错位布置，在轮体滚动过程中，始终有至少两个滚子与接触面保持接触，能大幅降低运动过程中的振动冲击，避免轮体接触地面时出现的周期性顿挫，保证移动平台在加减速、转向过程中的运行平顺性，尤其适配带视觉识别、精密传感器的移动设备，减少行走振动对检测精度的干扰。

从结构设计逻辑来看，轮体主体采用轮毂与滚子分体式装配思路，轮毂为整体式结构，沿圆周方向均匀开设滚子安装位，每个滚子通过独立的销轴固定在轮毂上，滚子自身可绕销轴轴线自由转动，转动轴线与轮体主回转轴线呈45度夹角，这种角度设计让轮体同时具备两个方向的运动自由度：当轮体绕主轴线转动时，可实现普通车轮的前后行进功能；当滚子绕自身销轴转动时，可实现垂直于行进方向的横向滑移，通过多个全向轮的差速配合，就能完成平面内任意方向的移动、零半径原地转向，不需要额外设置转向机构，能大幅压缩移动底盘的结构空间，提升设备的空间利用率。

尺寸与安装边界方面，这款全向轮的公称外径为100mm，轮体总宽度适配常规3-5寸轮系的安装空间，中心安装孔位可适配标准直径的驱动输出轴，轮毂上预留的安装孔位可直接与标准法兰输出的减速电机、伺服电机对接，不需要额外设计转接法兰，降低底盘设计的装配复杂度。滚子采用高耐磨、低阻尼的工程材质，接触地面时的滚动阻力小，同时具备一定的弹性缓冲能力，能适配环氧地坪、PVC地坪、平整水泥地面等常见的工业室内地面场景，不会对地面造成划伤，也能在一定程度上吸收地面微小凸起带来的冲击。轮毂主体采用高强度工程塑料或轻质合金材质，在保证结构强度的前提下控制整体重量，降低移动底盘的自重负载，提升设备的有效负载能力。

在实际选型应用中，这类全向轮通常以3个或4个为一组布置在移动底盘上，每个轮体搭配独立的驱动电机，通过运动控制器协调各个轮体的转速与转向，就能实现全向移动功能。相比传统的麦克纳姆轮，这款全向轮的滚子受力更均匀，单轮负载能力更强，运动过程中的辊子磨损更小，后期维护只需要单独更换磨损的滚子，不需要整体更换轮体，能有效降低设备的后期运维成本。设计过程中充分考虑了装配的便捷性，滚子销轴采用卡簧固定结构，拆卸更换时不需要专用大型工具，现场运维人员即可快速完成易损件更换。轮体的动平衡精度经过校准，在额定转速下运行时不会出现明显的偏摆，适配最高1.5m/s的移动速度需求，能满足绝大多数室内移动设备的行走速度要求。针对不同的负载需求，轮体的轮毂壁厚、滚子直径、销轴直径都经过力学校核，在额定负载下不会出现轮毂变形、销轴断裂、滚子卡滞的问题，能保证长时间连续运行的结构可靠性。
