六自由度Stewart并联运动平台结构设计

在并联机构的工程应用场景中，Stewart平台凭借六自由度的全向运动能力，始终是高精度运动模拟、位姿调整领域的核心执行机构，这套结构的三维建模完整还原了并联机构的运动逻辑与装配关系，能为同类设备的结构设计、运动学验算提供直观的三维参照。从实际落地的用途来看，这类六自由度并联平台最常出现在飞行模拟器的运动座舱底座，通过六个作动筒的协同伸缩，复现飞行器在不同飞行姿态下的过载、倾斜、俯仰体感，相比串联结构的运动机构，并联形式的Stewart平台整体刚度更高，负载自重比更大，运动响应速度更快，累计误差也远低于串联多关节结构，除了飞行模拟场景，在车辆道路模拟试验台、精密加工的多轴调姿平台、航天器对接试验台、甚至高端运动座椅的体感驱动结构中，都能看到这类并联机构的应用。

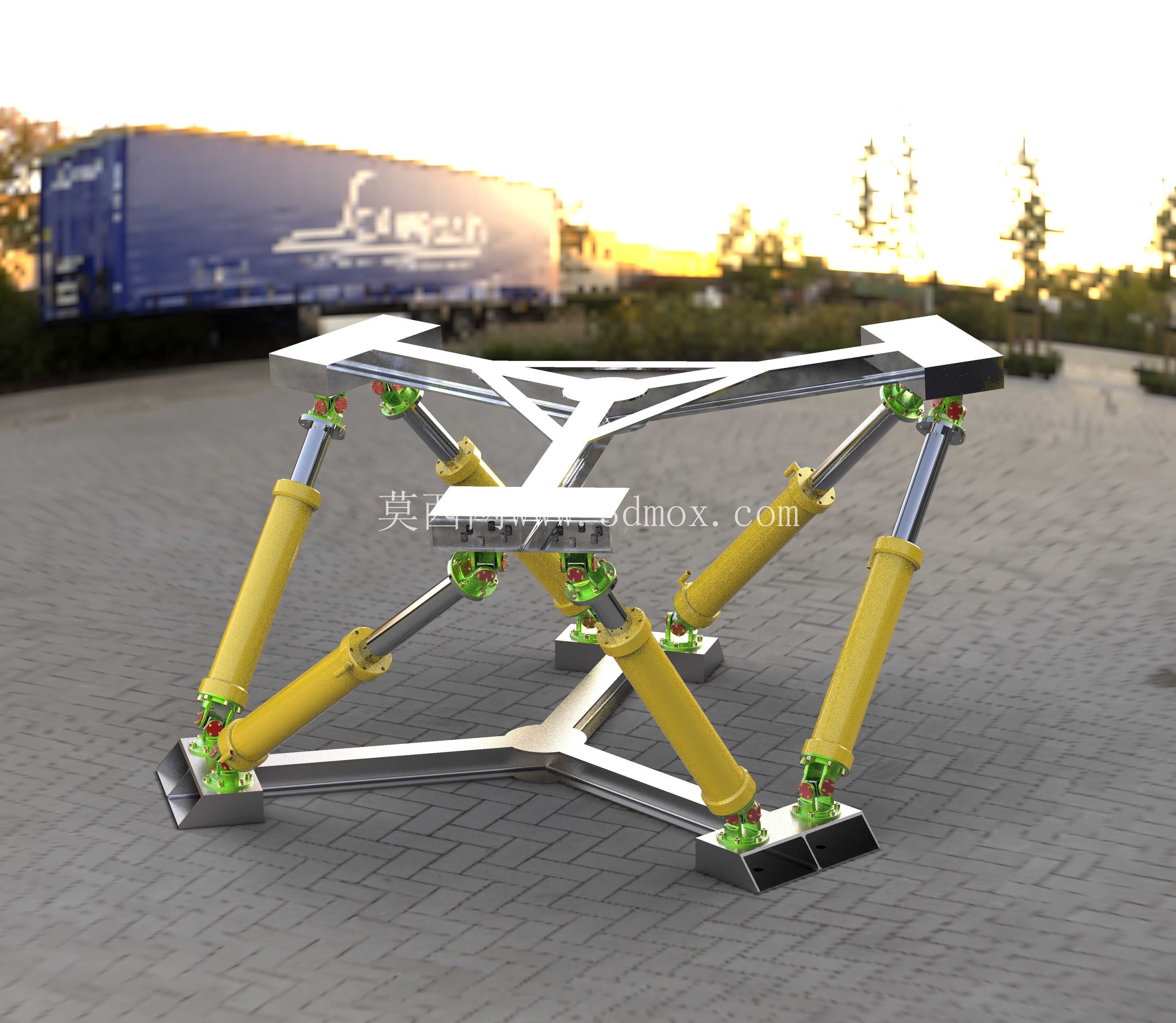

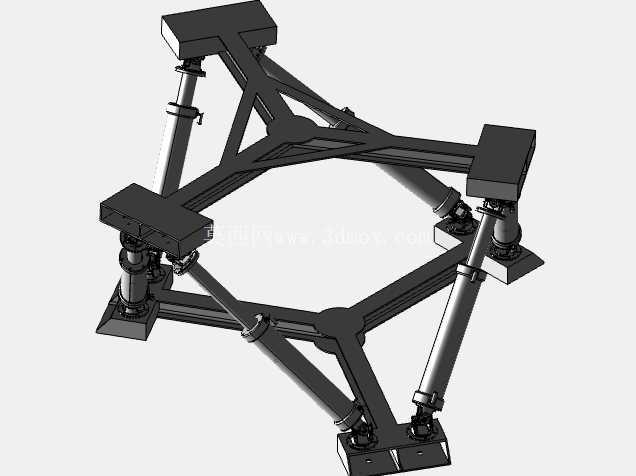

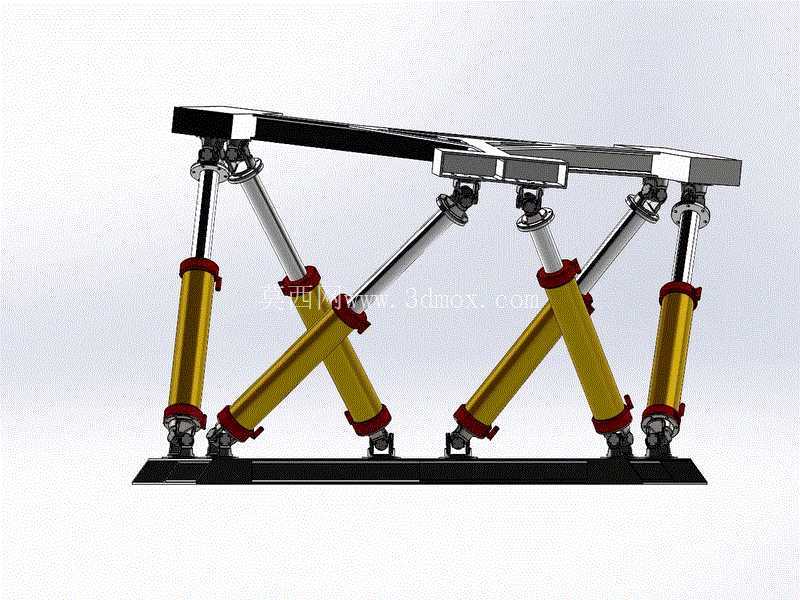

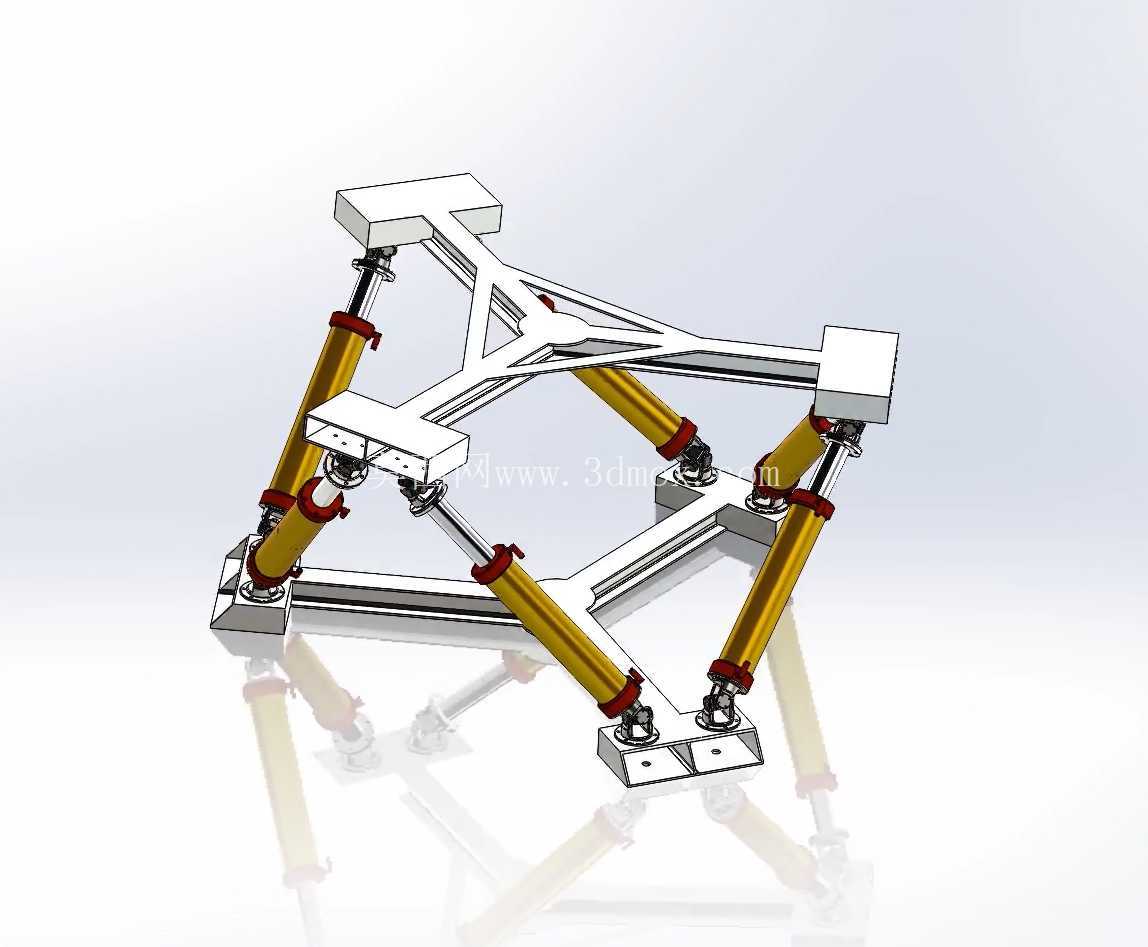

从功能特性上看，这套模型完整还原了Stewart平台的核心组成：底部固定基座、上部运动平台、六个对称布置的可伸缩作动筒，以及上下两端的万向铰接副。六个作动筒采用空间对称的布局形式，每根作动筒通过两端的铰接结构分别连接固定基座与运动平台，通过不同作动筒的伸缩量组合，就能实现上部平台沿X、Y、Z三个轴向的平移运动，以及绕三个轴向的旋转运动，完整覆盖空间内的六个运动自由度。模型中对铰接副的运动间隙、作动筒的伸缩行程都做了符合工程实际的约束，在进行运动仿真时，能直观看到不同位姿下各作动筒的长度变化、铰接点的受力角度变化，避免实际设计中出现机构死点、作动筒行程不足或者铰接副转角超出设计范围的问题。

在设计思路的还原上，这套模型严格遵循了Stewart平台的经典构型逻辑：上下平台的铰接点采用非对称的圆周布置，避免运动过程中出现机构奇异位形；作动筒的上下铰接点分布圆直径根据常用的负载参数做了匹配，保证平台在最大倾斜角度下，作动筒不会出现结构干涉；每根作动筒的结构都拆分为缸筒、活塞杆、端部铰接座三个部分，能清晰看到伸缩副的配合关系，也方便后续根据实际负载需求替换成液压作动筒、电动伺服缸或者气动推杆，适配不同成本、不同精度要求的应用场景。很多初次接触并联机构的设计者容易忽略铰接副的转角限制，这套模型在装配约束中就还原了万向铰的实际转角范围，当平台运动到铰接副极限角度时，仿真会自动触发约束提示，能帮助设计者快速校核平台的最大运动边界，避免后期加工装配后出现运动卡滞的问题。

从安装边界与尺寸逻辑来看，这类Stewart平台的整体尺寸完全由上部负载的安装需求、目标运动行程决定：底部基座的安装平面需要保证足够的平面度，六个下铰接点的位置度公差直接影响平台的运动精度，通常基座会采用焊接钢结构或者铸造箱体结构，保证大负载下的结构刚度；上部运动平台的安装面会预留标准的螺纹安装孔，用来固定模拟座舱、测试工件或者调姿工装，平台的最大倾斜角度通常在25度到35度之间，垂向的升降行程根据作动筒的伸缩量决定，常规的中小型模拟平台垂向行程在200mm到500mm区间，就能满足大部分体感模拟、精密调姿的需求。在实际安装时，需要先将六个作动筒调整到中位长度，再依次连接上下铰接点，避免安装过程中出现作动筒受力不均的问题，后期调试时也需要先做单缸的伸缩测试，再进行六缸协同的位姿运动测试，保证各作动筒的运动同步性。

很多人会将Stewart平台和六足机器人的结构混淆，实际上二者的运动逻辑同源，只是应用场景不同：六足机器人是将基座作为运动本体，通过腿部的伸缩摆动实现行走，而Stewart平台是将基座固定，通过作动筒伸缩驱动上部平台的位姿变化，这套模型的结构参数稍作调整，就能衍生出六足步行机器人的腿部结构，这也是并联机构设计的灵活性所在。在进行三维建模时，这类并联机构最考验设计者对空间装配关系的理解，每一个铰接点的坐标偏差，都会导致最终的运动轨迹出现偏差，这套模型中所有铰接点的位置都经过运动学验算，保证在全行程范围内不会出现结构干涉，也能为后续的控制系统编写提供正向的运动学参数参照，不管是用于教学演示、结构方案评审还是后续的工程化出图，都能提供清晰的结构参照。
