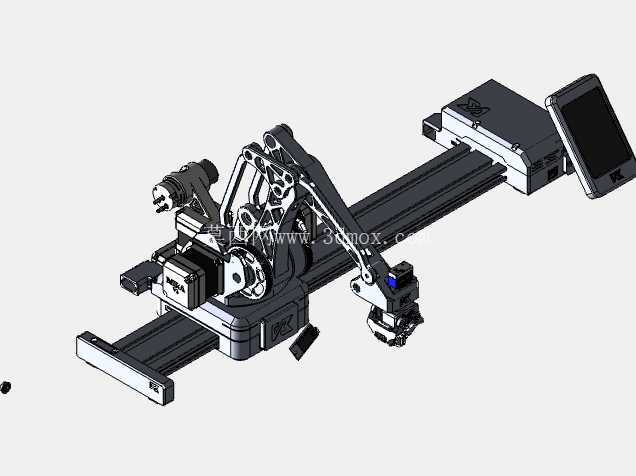

第二代六轴滑动导轨式多关节机械臂结构

　　这款多关节机械臂采用线性滑动导轨作为基座移动载体，打破传统固定基座机械臂的作业半径限制，将单工位作业范围沿导轨轴向拓展了1.2倍以上，可覆盖同一条产线上多个相邻工位的上下料、工件转运需求，在3C电子零部件组装、小型精密零件检测分拣、实验室样本移载这类需要跨工位重复作业的场景中，无需额外增设外部轴或移动滑轨，就能完成多点位的精准动作执行。从结构设计逻辑来看，该臂体在第一代产品的基础上新增两个运动轴，整体自由度达到六轴，末端执行器可在作业空间内实现任意姿态的角度调整，大臂与小臂的连杆结构采用镂空式筋位设计，在保证结构刚性满足1kg额定负载要求的前提下，尽可能降低臂体自身重量，减少关节处伺服驱动单元的负载扭矩，提升运动响应速度与重复定位精度，重复定位精度可控制在±0.05mm范围内，满足精密装配作业的精度要求。

　　关节部位的传动结构采用谐波减速器搭配步进电机的组合方案，谐波减速器的零背隙特性可保证关节传动过程中无回程间隙，所有传动部件均内嵌于臂体结构内部，外部无裸露的传动线缆与同步带，既可以避免生产环境中的粉尘、切削液进入传动结构造成部件磨损，也能防止作业过程中线缆剐蹭周边设备引发安全故障。基座部分的滑动导轨采用双线性导轨搭配同步带传动的移动方案，导轨滑块与臂体旋转底座通过螺栓刚性连接，移动过程中底座的平面度公差控制在0.02mm以内，不会因长距离移动出现臂体倾斜、定位偏移的问题，导轨两端设置硬限位与软限位双重保护结构，硬限位采用聚氨酯缓冲块，可在移动超程时吸收冲击动能，软限位通过原点光电开关与行程开关配合控制系统实现位置锁定，避免臂体移动超出安全边界造成设备碰撞。末端执行器的安装法兰采用标准接口设计，可快速更换夹爪、吸盘、点胶头、焊笔等不同作业工具，无需重新调整臂体的运动参数标定，换型时间可控制在10分钟以内，适配多品种小批量的柔性生产需求。臂体的走线全部采用内部拖链结构，从基座移动单元到各个关节的动力线、信号线均内嵌于臂体空腔与拖链内部，拖链的弯曲半径按照线缆最小弯曲要求设计，长期往复运动不会出现线缆折损、信号中断的问题。

　　从安装边界来看，整套设备的基座导轨安装面平面度要求不超过0.1mm/m，安装时需保证导轨轴向与产线输送方向平行，平行度公差不超过0.03mm/m，臂体在完全伸展状态下的最大回转半径为420mm，安装时需预留至少500mm的周边安全空间，避免臂体运动过程中与周边设备、防护栏发生干涉。设备的控制单元集成在基座尾部的电控箱内，电控箱与臂体采用一体化设计，无需额外单独安装控制柜，减少现场安装的布线工作量，电控箱的防护等级达到IP54，可适应普通工业生产车间的环境使用要求，无需额外加装防尘防护外罩。

　　在实际应用中，该机械臂可直接搭配桌面式工作台使用，也可集成到小型自动化生产线中作为执行单元，相比传统六轴工业机器人，其带导轨的结构设计可在相同占地面积下覆盖更大的作业范围，对于工位间距在800mm以内的多工位作业场景，单台设备即可替代两台传统固定基座机械臂的工作，大幅降低产线的设备投入成本与占地面积。臂体的关节处均设置有零点标定标记，设备首次安装或后期维护后，可通过标记快速完成零点复位，减少标定调试的时间成本，所有关节的连接螺栓均采用防松设计，长期高速往复运动不会出现螺栓松动、结构偏移的问题，日常维护仅需定期在导轨滑块与关节减速器处加注指定型号的润滑脂即可，维护周期可达6000工作小时以上，降低设备的后期运维成本。
