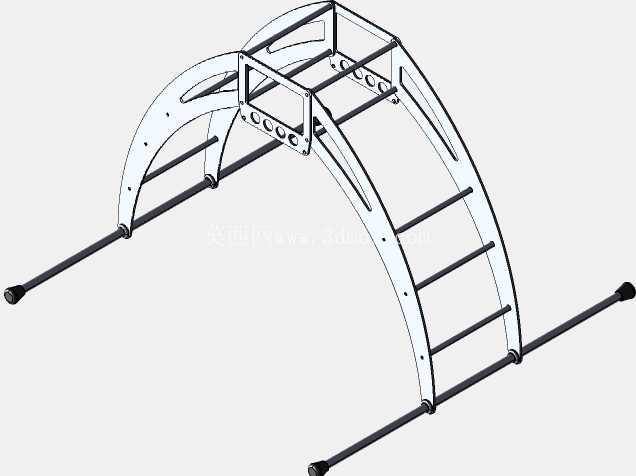

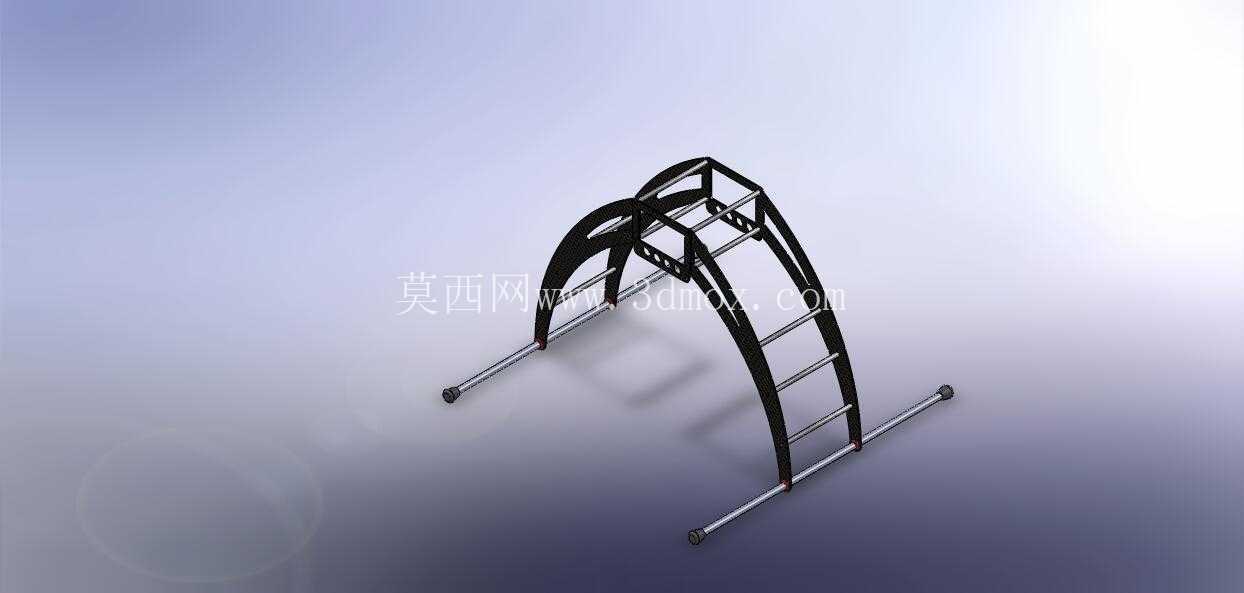

六旋翼航拍飞行器专用起落架结构设计

这套起落架结构针对六旋翼航拍作业场景开发，核心作用是在飞行器起降阶段承接整机载荷，避免机身搭载的航拍云台、镜头等精密设备直接接触地面产生磕碰，同时在低空作业出现擦碰、迫降等突发状况时，通过自身结构形变吸收冲击能量，保护核心动力与拍摄组件不受损坏。

从实际作业场景来看，六旋翼航拍作业常涉及野外非铺装地面起降，包括草地、碎石坡、硬质水泥地甚至轻微起伏的土坡，这套起落架的跨距设计充分考虑了六旋翼整机的重心分布，两侧弧形支撑臂向外延展的宽度略大于旋翼旋转的最小投影范围，起降过程中即使出现小幅侧倾，支撑脚也能先于旋翼桨叶接触地面，避免桨叶打地损毁。底部两根横向支撑脚采用圆管截面设计，接触地面时的压强更低，在松软草地、泥土地面起降时不会出现下陷侧翻的问题，支撑脚末端做了圆弧收边处理，没有尖锐棱角，不会在起降时刮蹭地面植被或者勾挂线缆、杂物。

结构设计上采用了上部框架式安装座加弧形支撑臂的组合形式，上部安装座预留了标准的螺接孔位，可直接与六旋翼机身底部的碳板机架固定，安装座的框架式结构既减轻了整体重量，又能保证连接刚度，避免飞行过程中起落架出现共振抖动影响航拍画面稳定性。两侧弧形支撑臂采用等强度梁设计思路，从安装座位置向下延伸的过程中截面厚度逐步过渡，在保证支撑强度的同时尽可能降低结构重量，不会给飞行器带来过多的无效载荷，影响续航时间。支撑臂与底部横向脚杆的连接位置做了局部加强处理，采用套接加定位销的固定方式，既可以保证连接强度，又能在出现硬着陆冲击时，通过连接位置的微小形变吸收能量，避免冲击力直接传导至机身。

安装边界方面，这套起落架的整体高度经过反复校核，安装后机身底部距离地面的净空高度刚好满足主流三轴航拍云台的挂载需求，云台在360度旋转、俯仰调整过程中不会与起落架结构产生干涉，同时这个高度也不会让整机重心过高，影响飞行过程中的姿态稳定性。上部安装座的孔位间距适配市面上主流的六旋翼碳管机架规格，不需要额外打孔修改机架结构就能完成装配，横向支撑脚的长度控制在合理范围，既保证了起降的支撑稳定性，又不会超出机身整体宽度过多，影响飞行器在狭窄空间的穿行能力，比如在林间、建筑缝隙间进行航拍作业时，不会因为起落架过宽出现磕碰障碍的问题。

从功能特性来看，这套起落架除了基础的起降支撑作用，弧形支撑臂的结构还能在飞行器发生侧翻时形成滚动缓冲，避免机身直接硬接触地面，同时开放式的结构设计不会遮挡机身底部的视觉定位传感器、超声波测距模块的工作路径，不会影响飞行器的低空定位精度与定高功能。整体结构没有多余的冗余设计，所有受力路径都经过优化，日常作业中如果出现支撑臂损坏的情况，也可以单独更换对应部件，不需要整体更换起落架，降低了作业维护成本。在实际航拍作业中，这套起落架能够适应多种复杂起降环境，不管是城市楼顶的硬质平台，还是野外的起伏地形，都能为六旋翼飞行器提供稳定的起降支撑，减少起降阶段的设备损坏风险，保障航拍作业的顺利开展。
