Atmos SPX/EPX混合翼无人飞行器结构设计

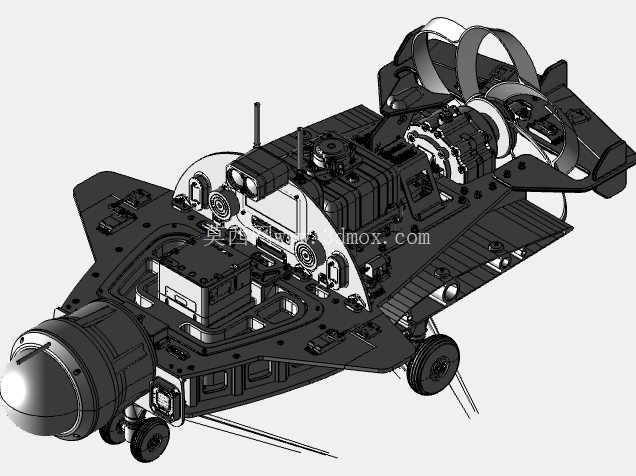

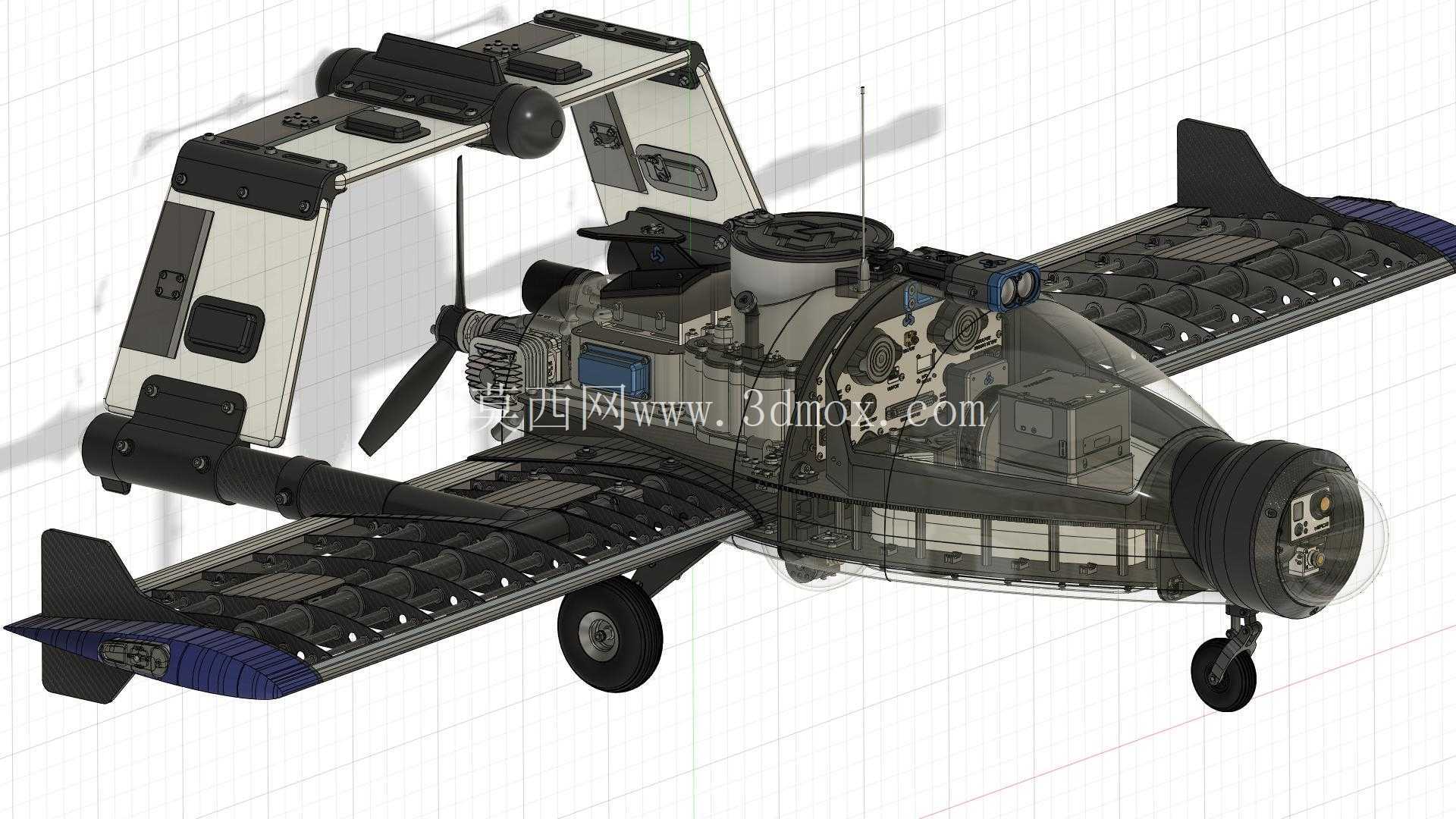

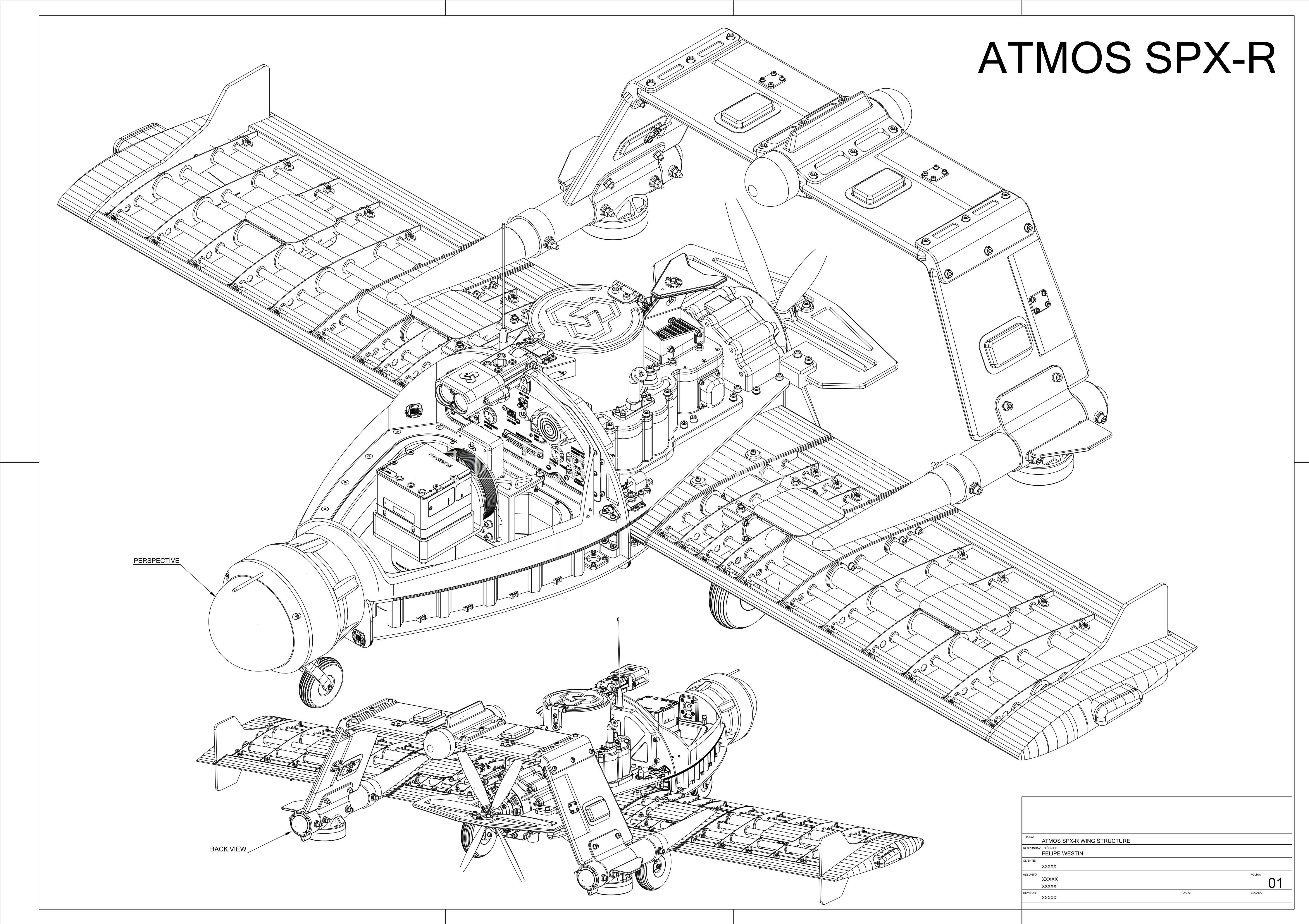

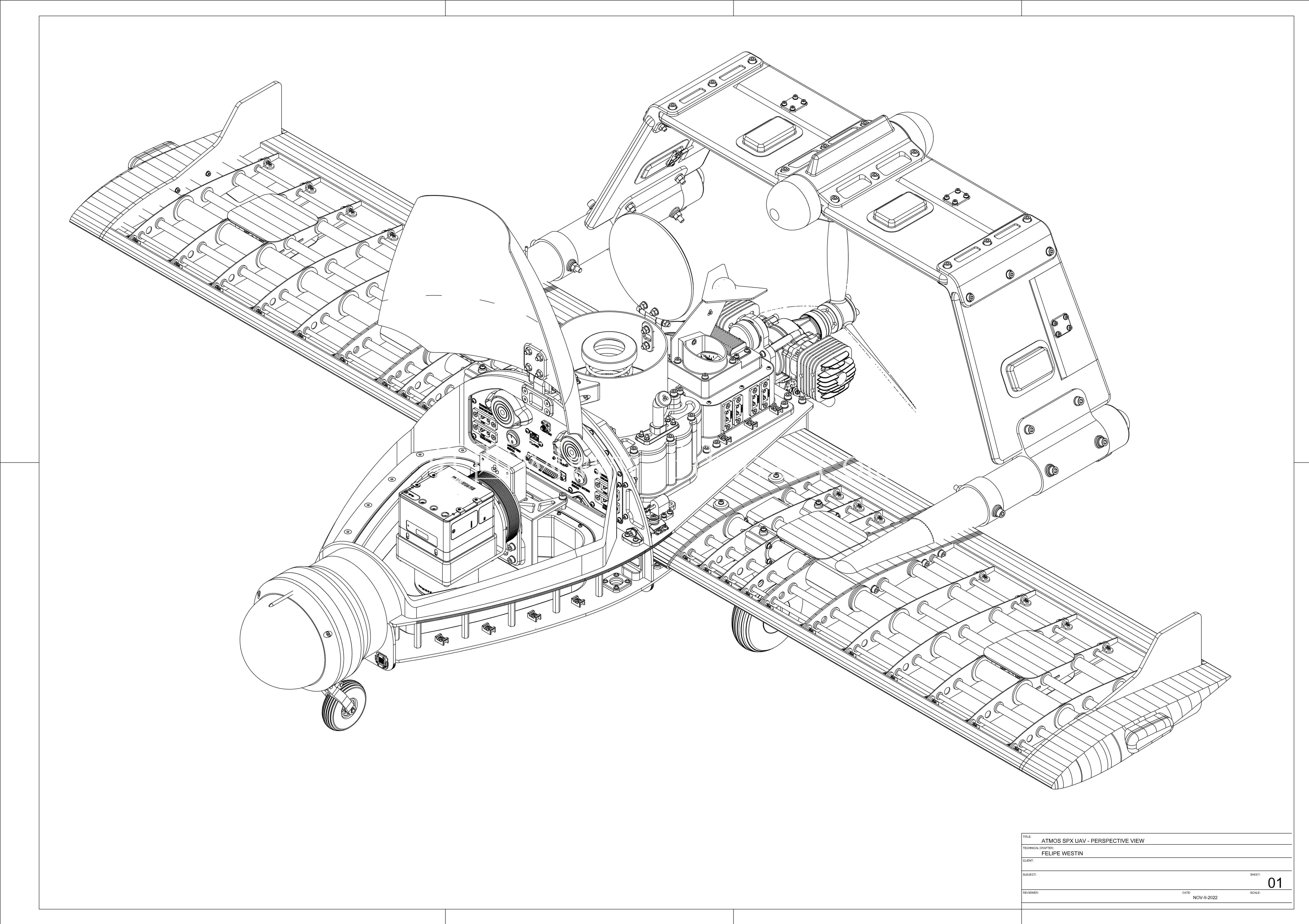

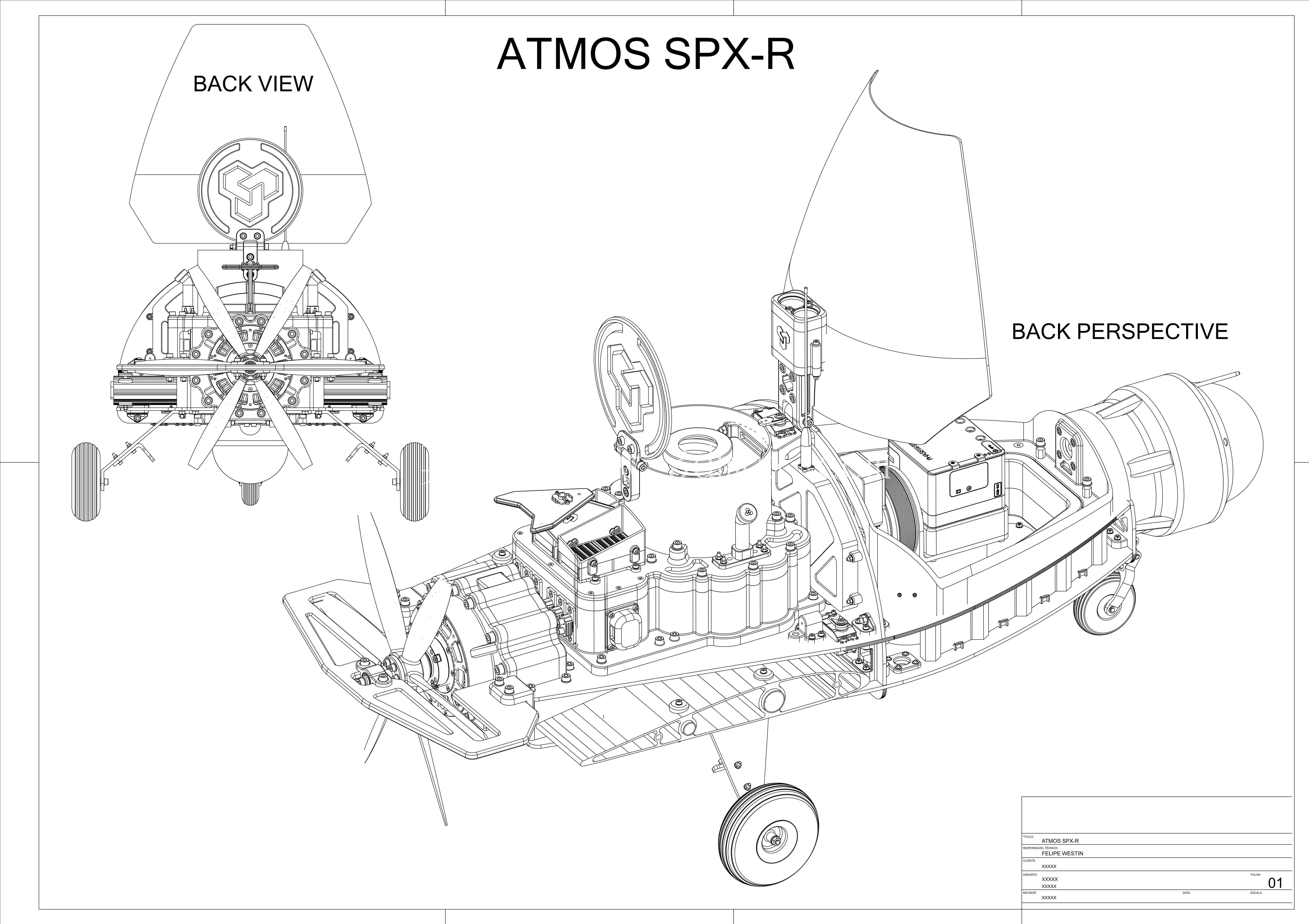

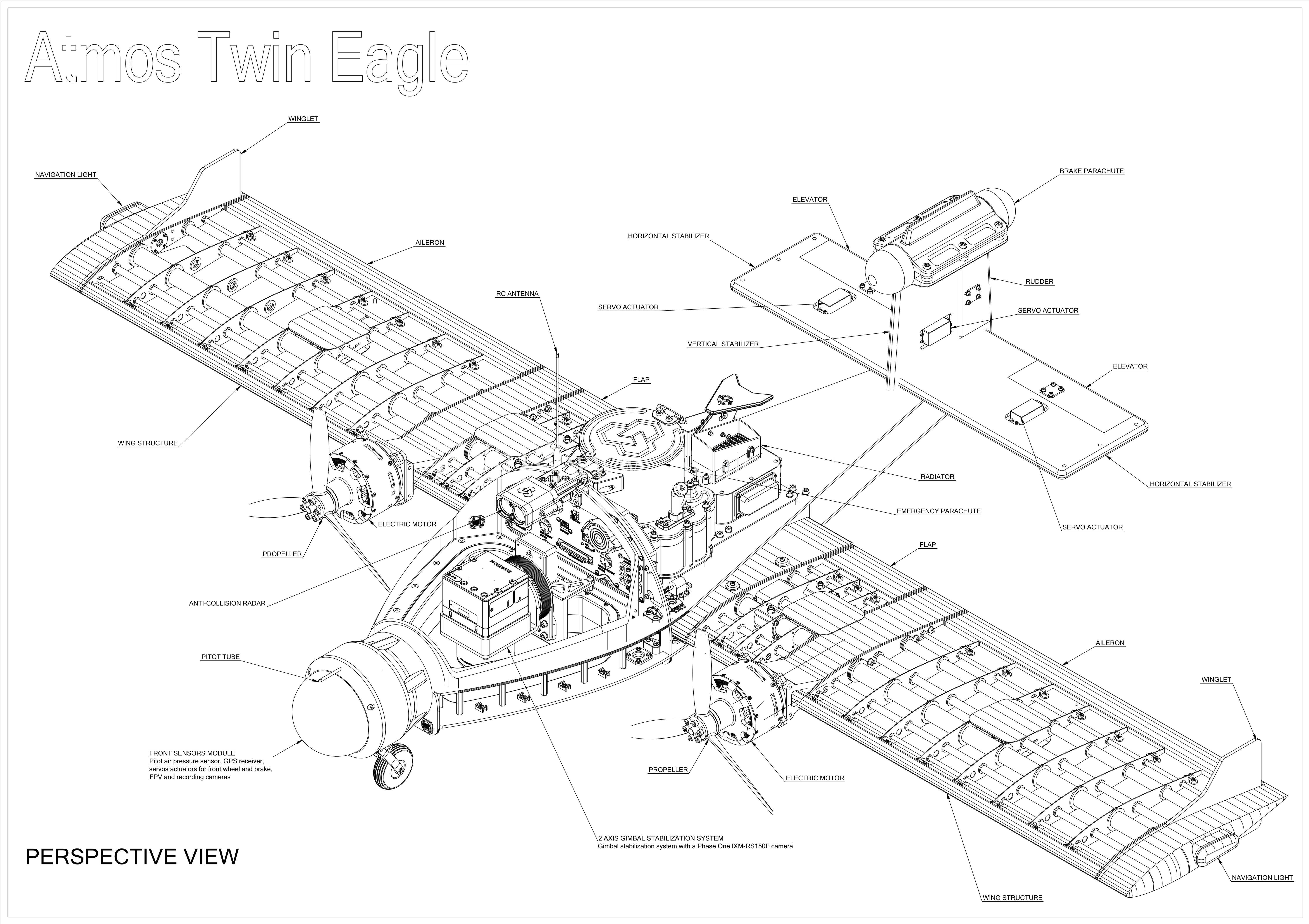

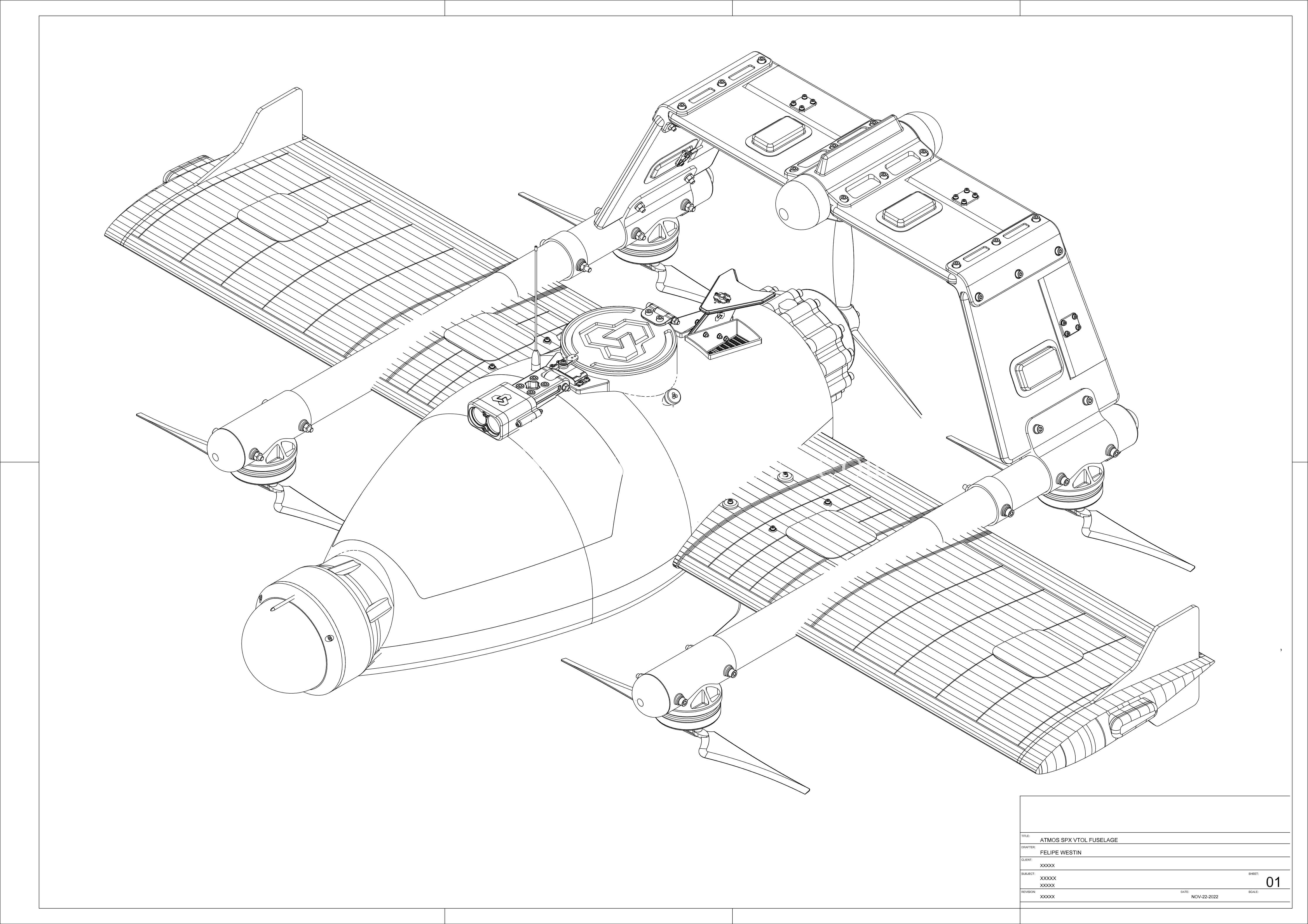

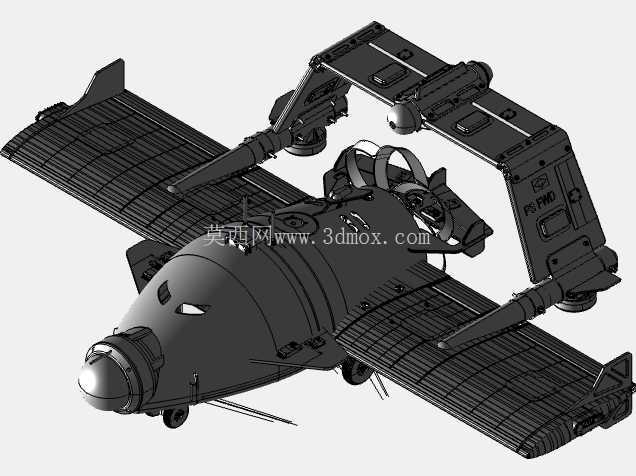

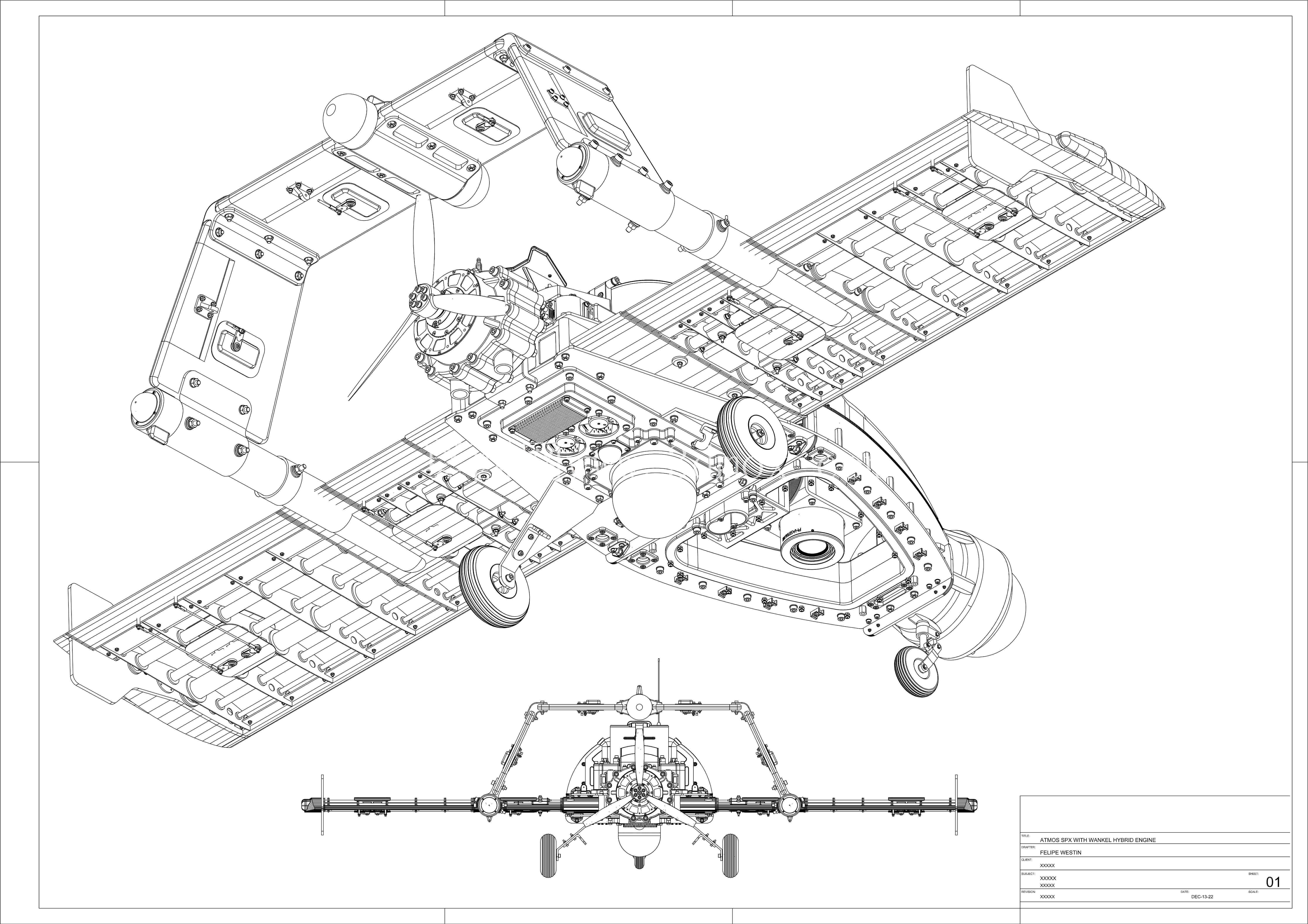

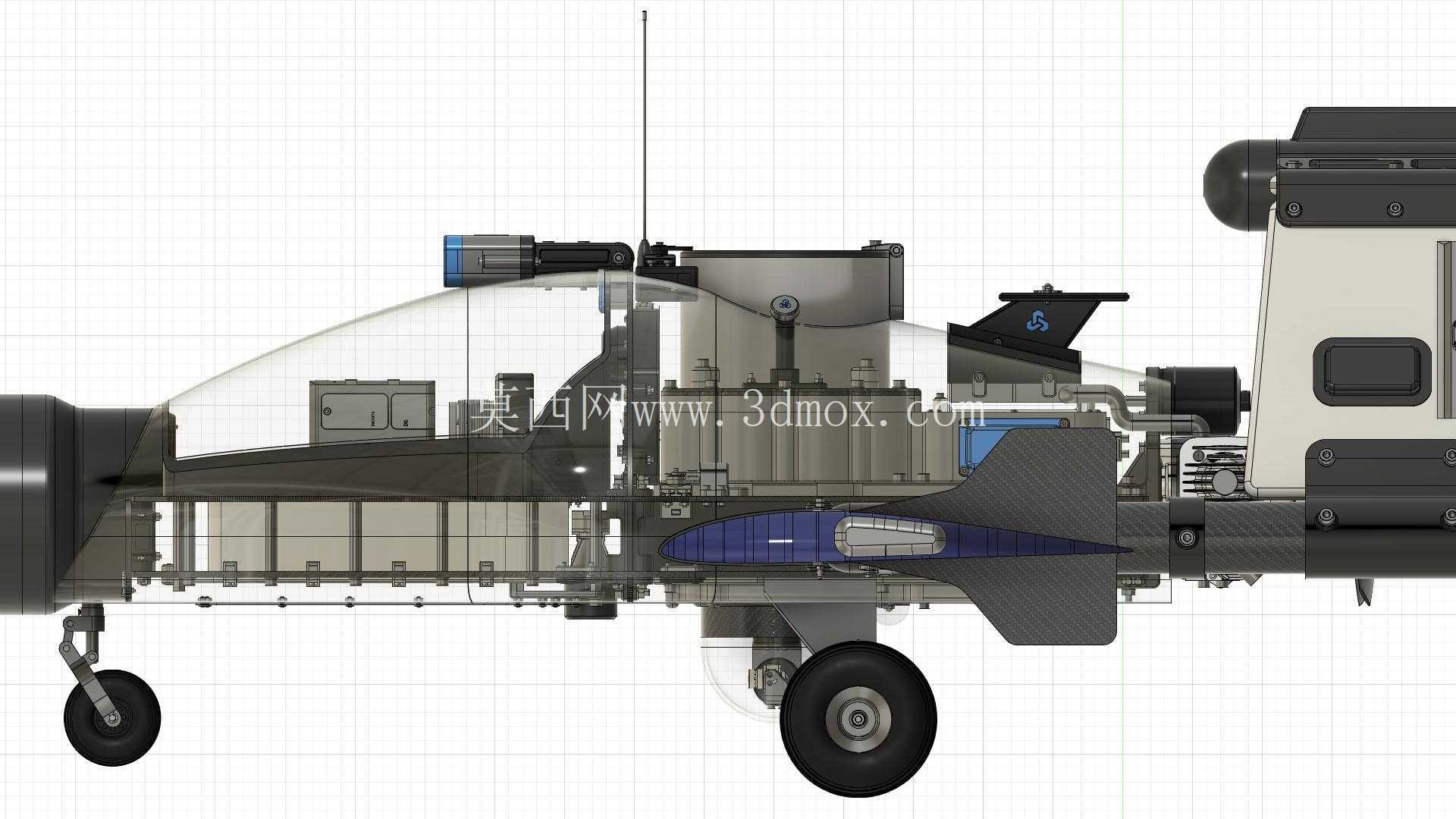

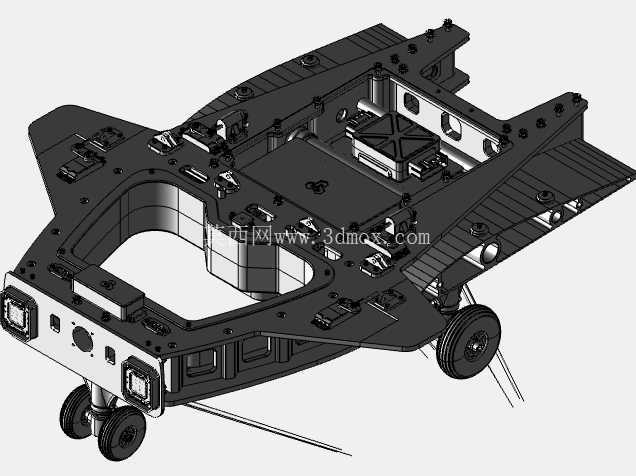

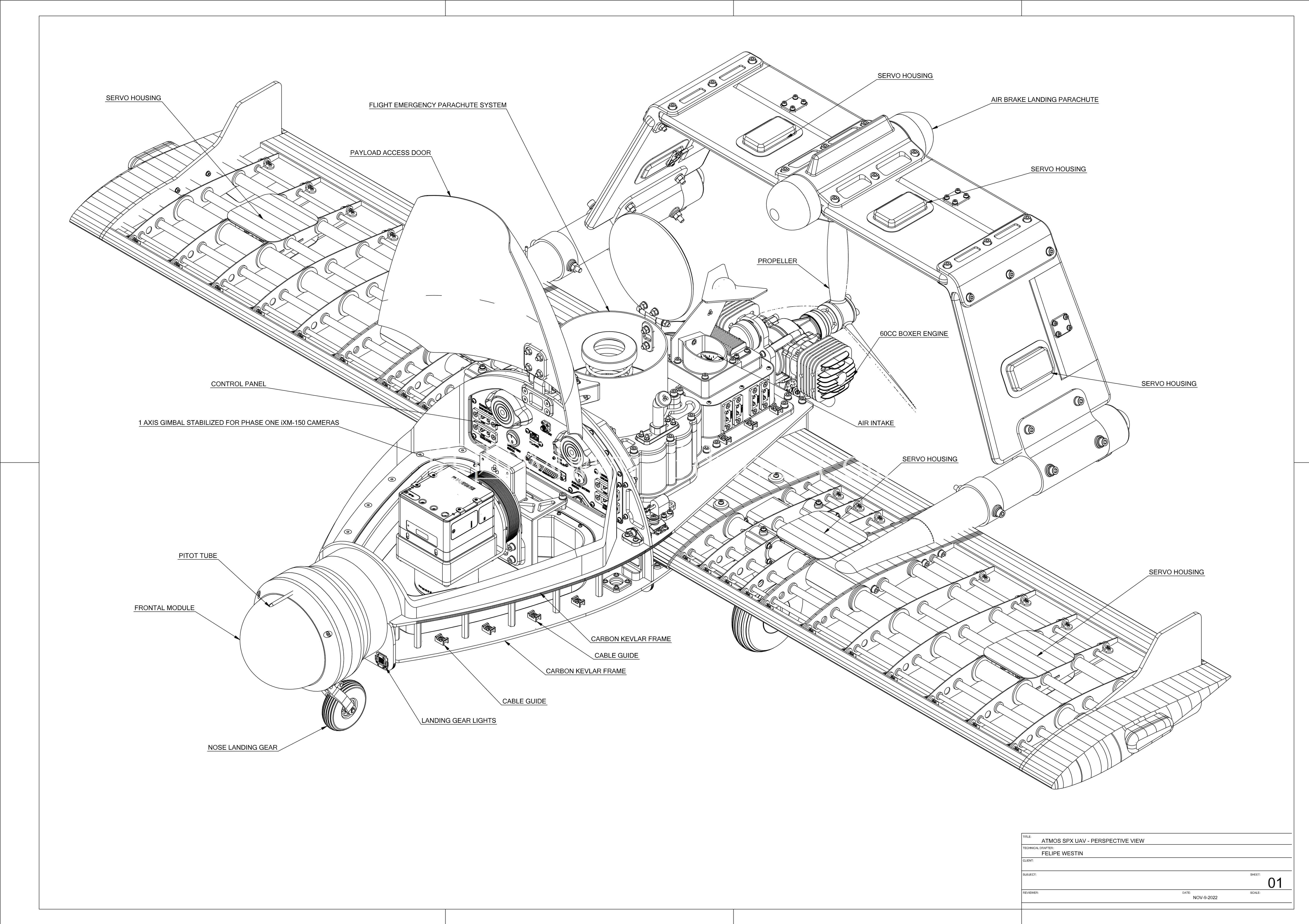

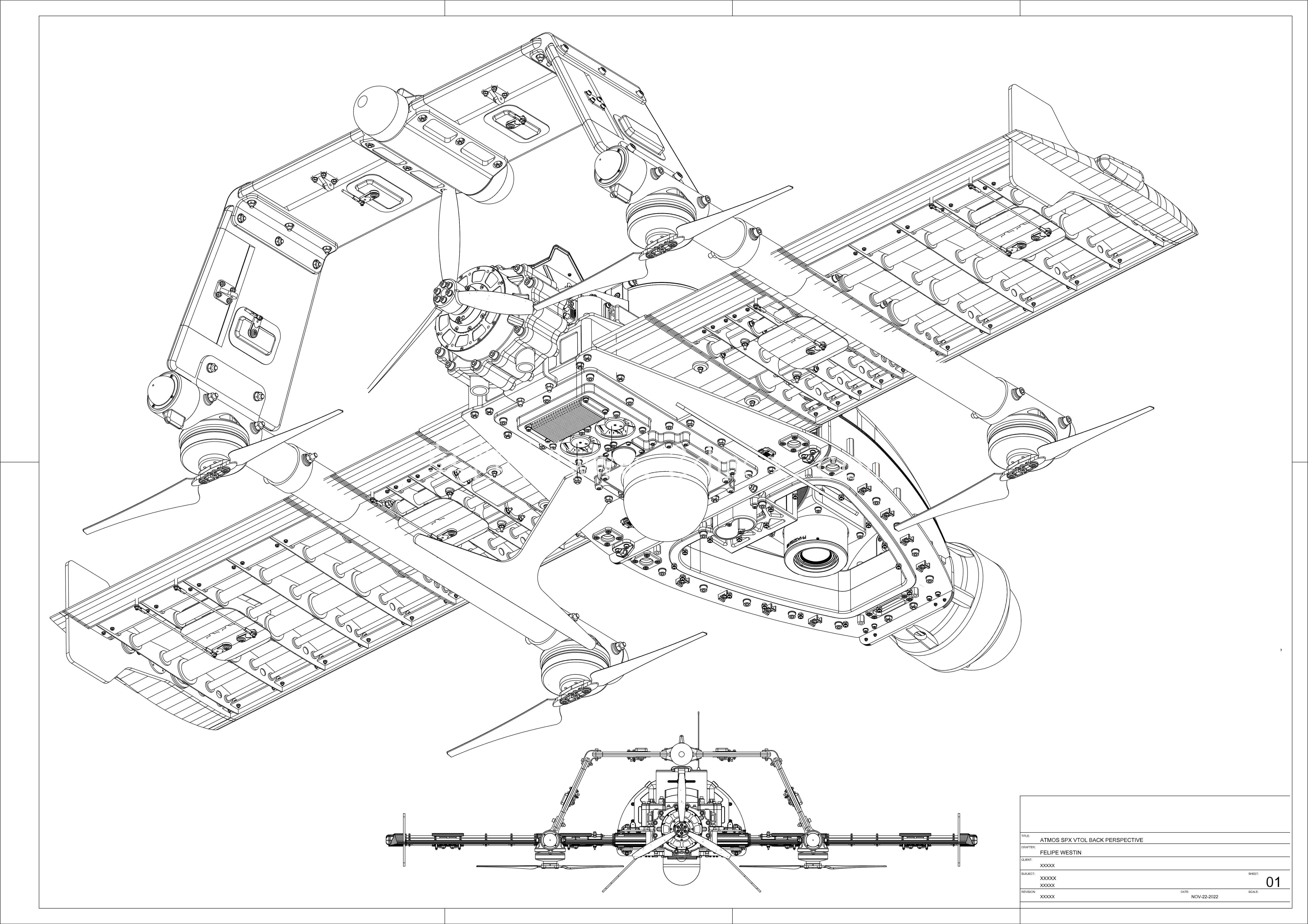

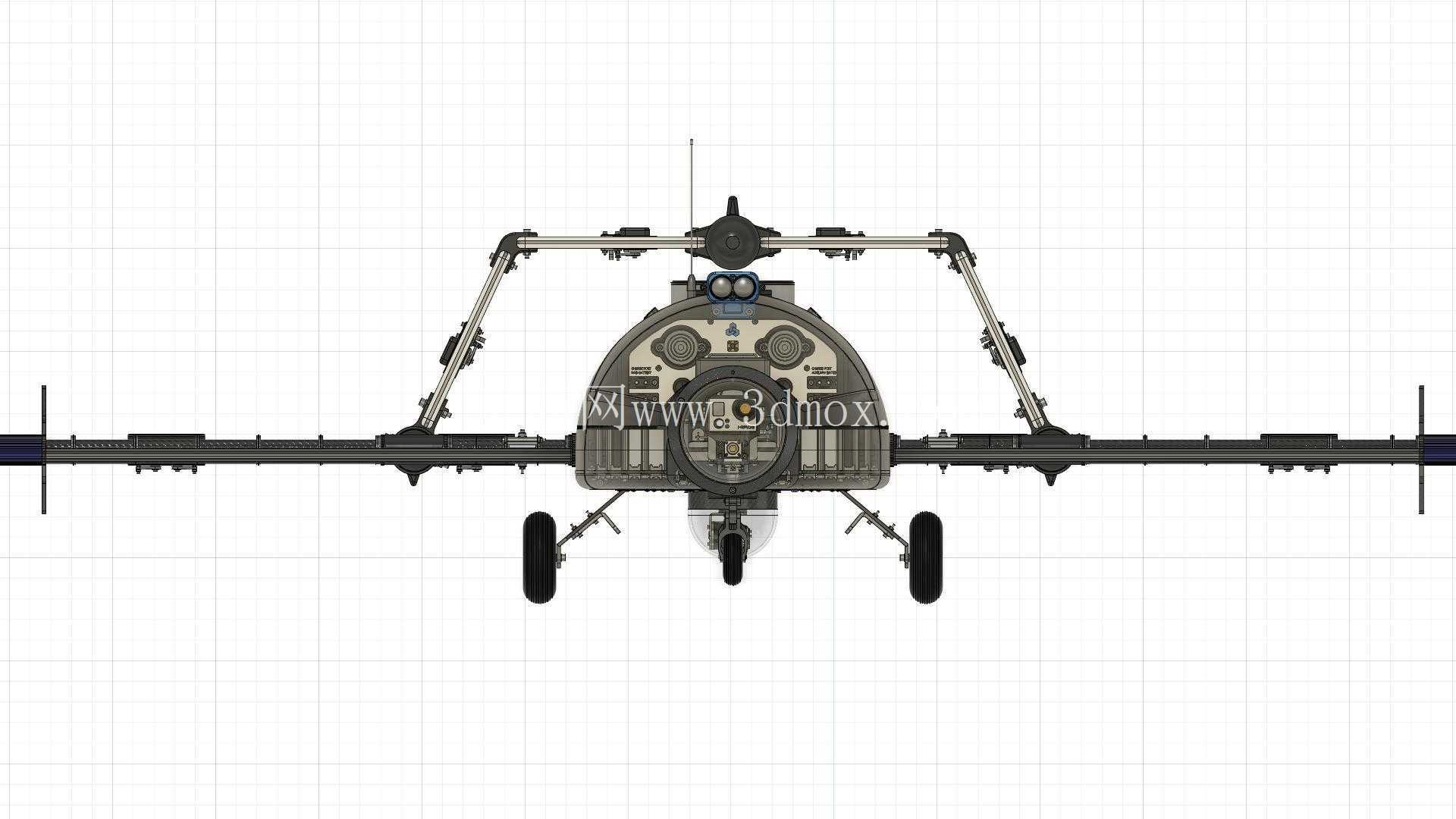

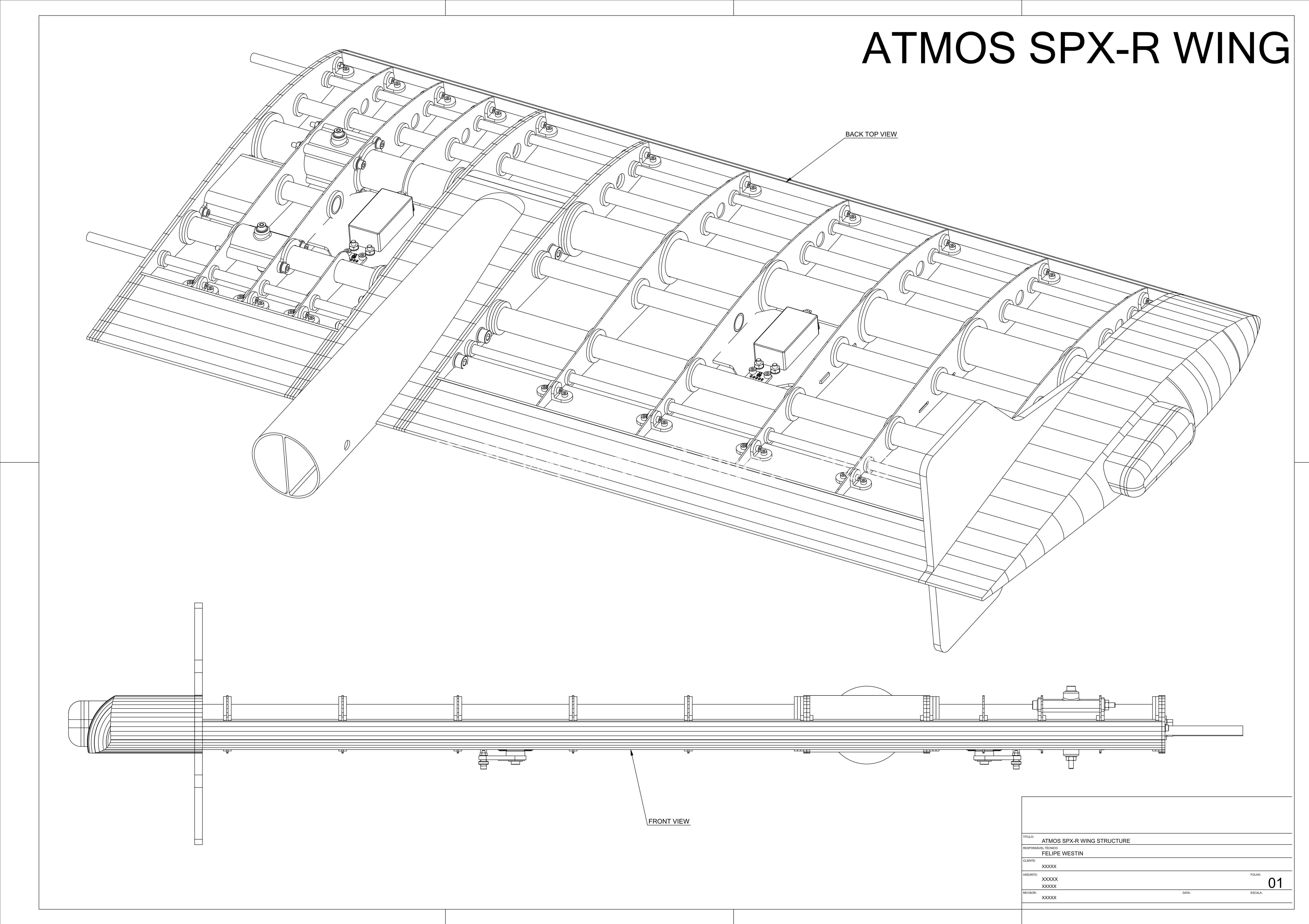

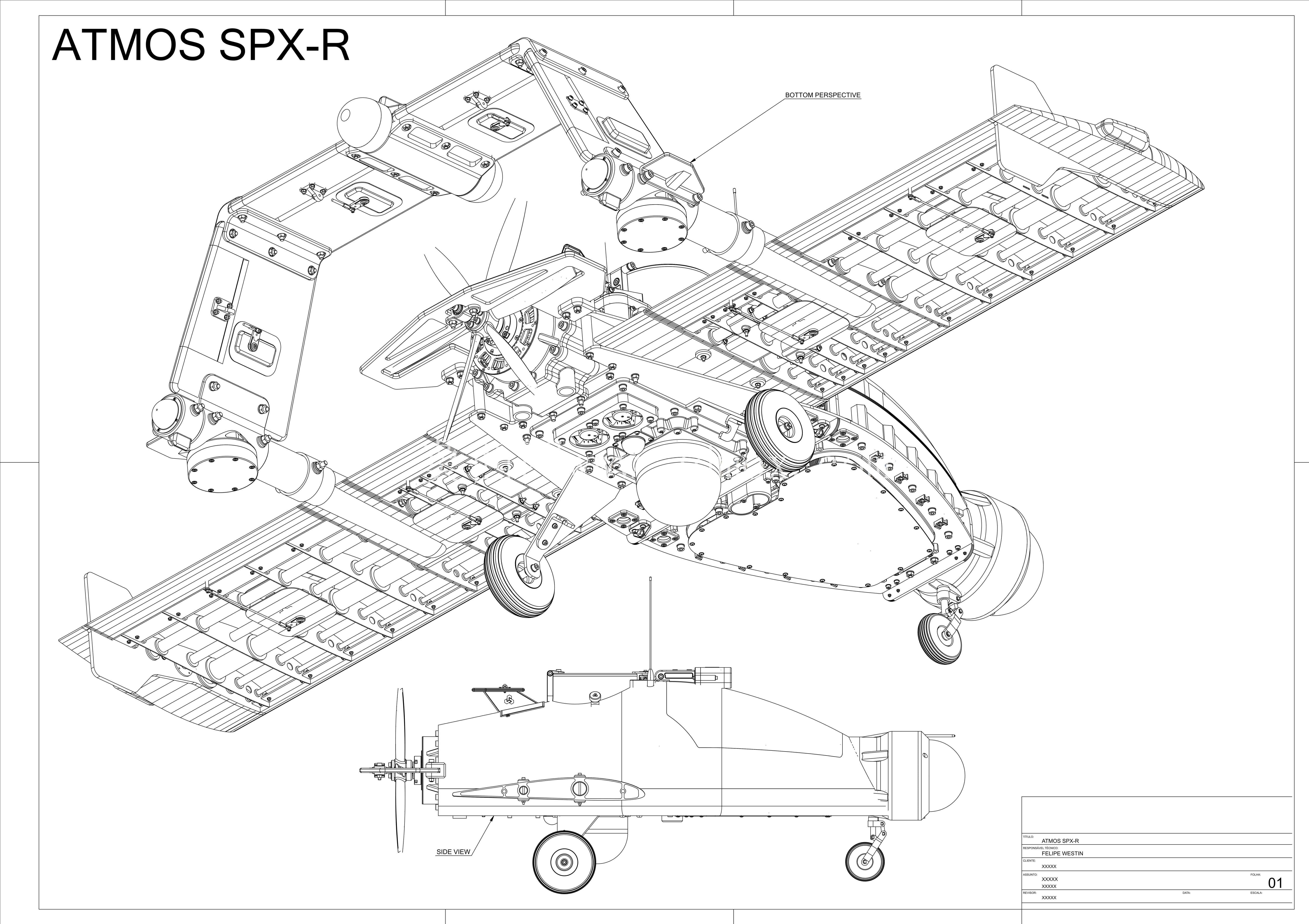

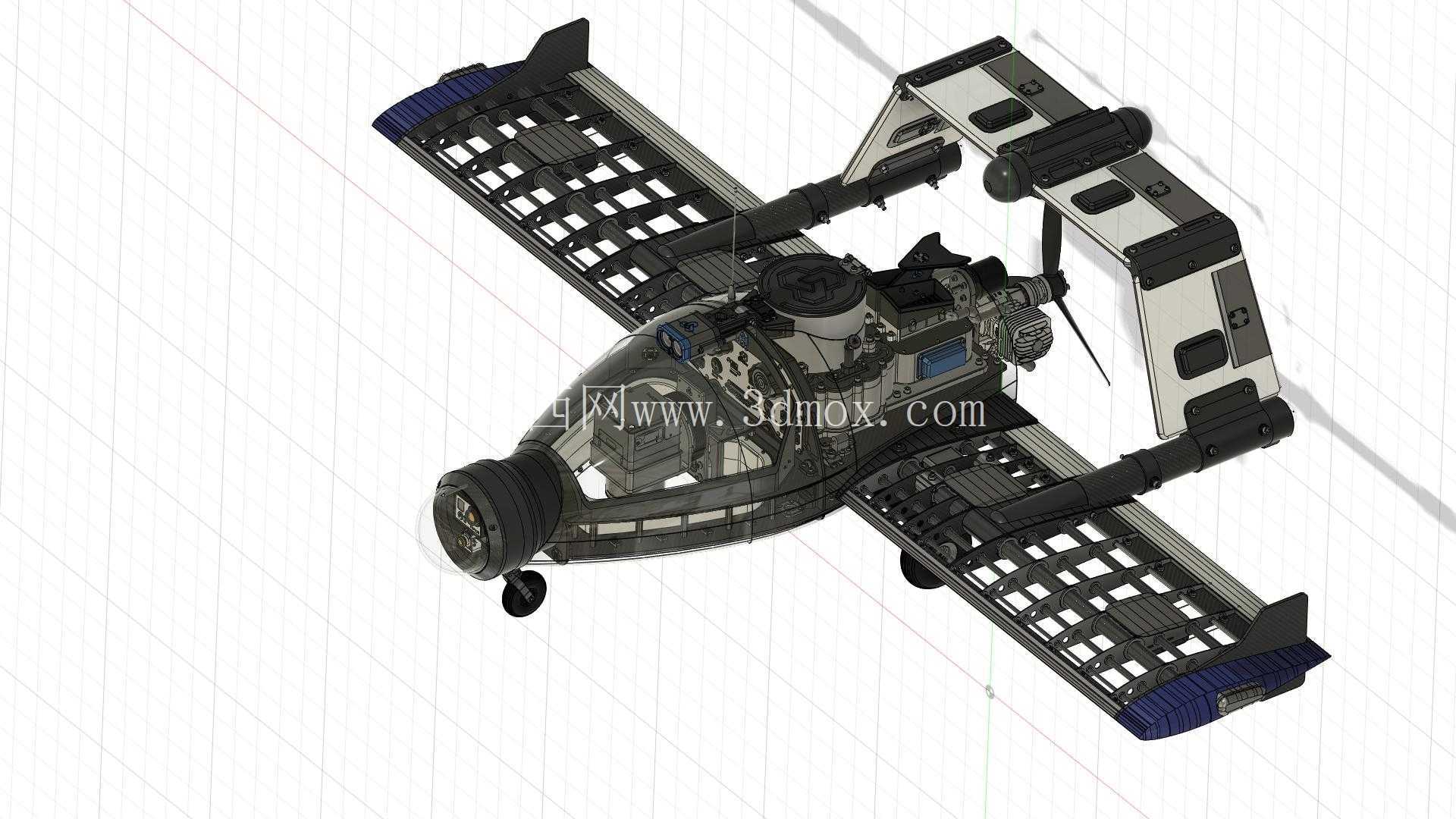

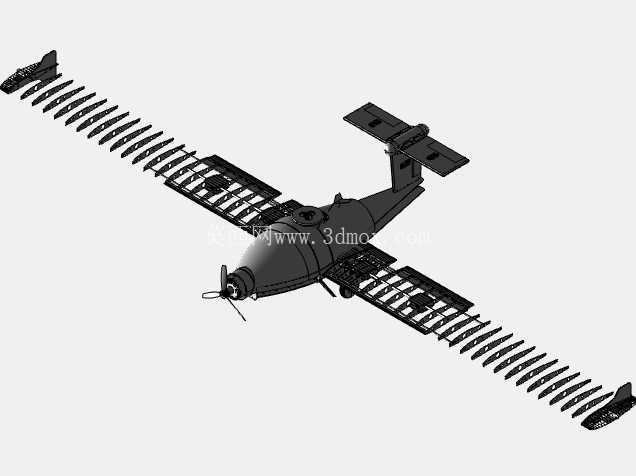

这款混合构型无人飞行器的结构设计，核心是平衡多旋翼垂直起降的便捷性与固定翼长航时巡航的效率优势，整体采用上下分层的双层承载架构，上层为动力与升力组件安装区，下层为航电、载荷与主承力机身段，两个功能区通过一体化成型的碳纤维连接框架实现刚性固定，避免飞行过程中不同模块间的共振耦合。从实际应用场景来看，短翼版本更适合小范围高机动作业需求，比如林区巡检、建筑外立面测绘、应急现场快速抵近侦察这类需要频繁调整飞行姿态、在狭窄空间内完成机动动作的任务，较短的机翼展长可以降低侧向通过尺寸，在楼宇间、林隙间穿行时减少剐蹭风险，配合大扭矩矢量控制系统，横滚与俯仰通道的响应速度比常规固定翼无人机提升40%以上，能够完成小半径转弯、快速爬升下降等机动动作。长翼版本则偏向长航程作业场景，比如大范围国土测绘、管线巡检、边境巡逻这类需要长时间滞空、直线巡航占比高的任务，更长的机翼可以提升升阻比，在相同电池容量下将续航时间提升60%左右，机翼前缘设置的鸭翼控制面能够在低速飞行阶段提升舵面效率，避免失速风险，起降阶段的低速操控性更稳定。

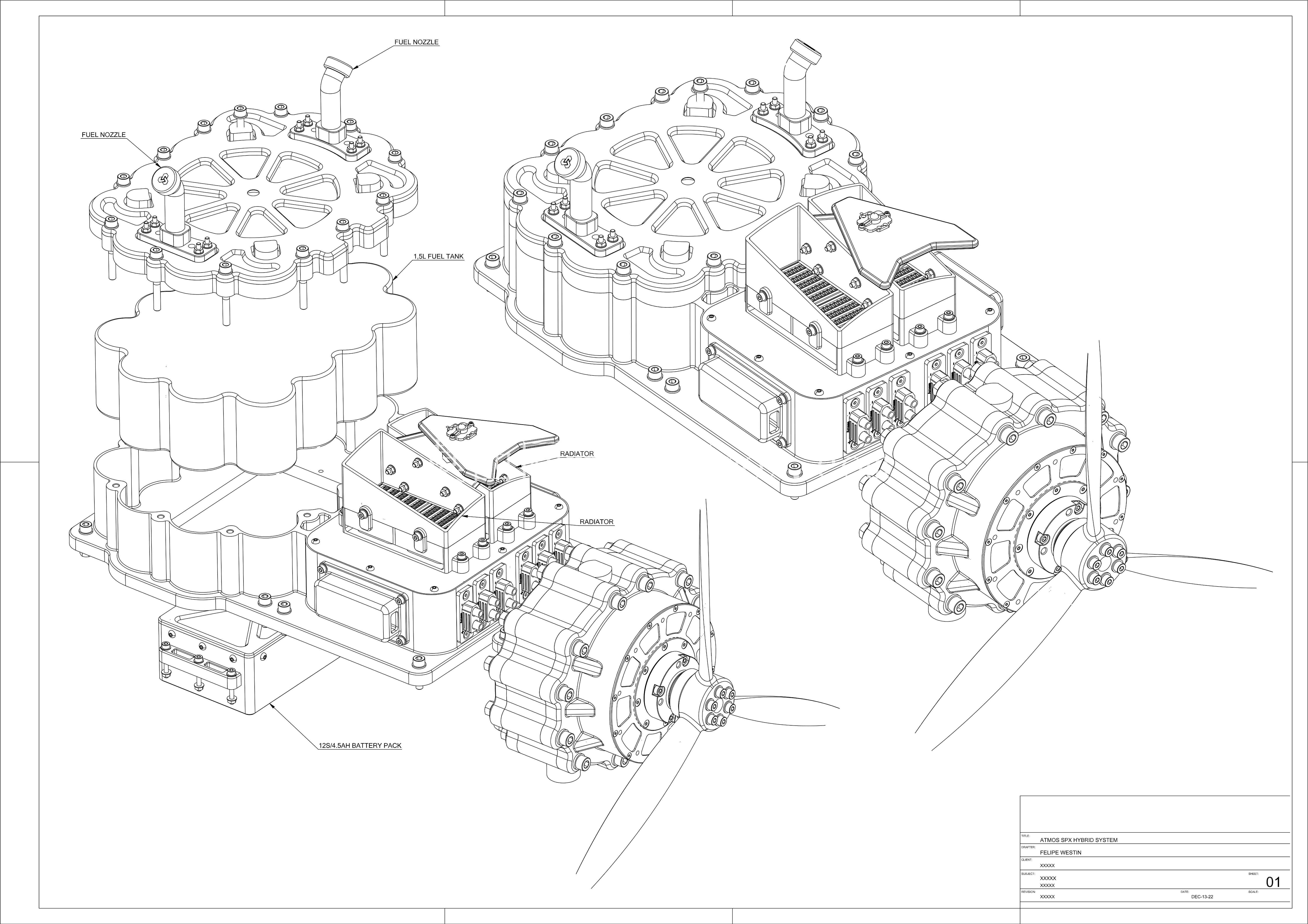

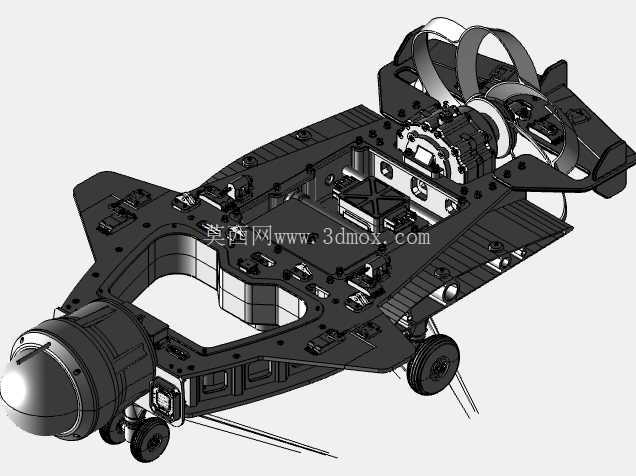

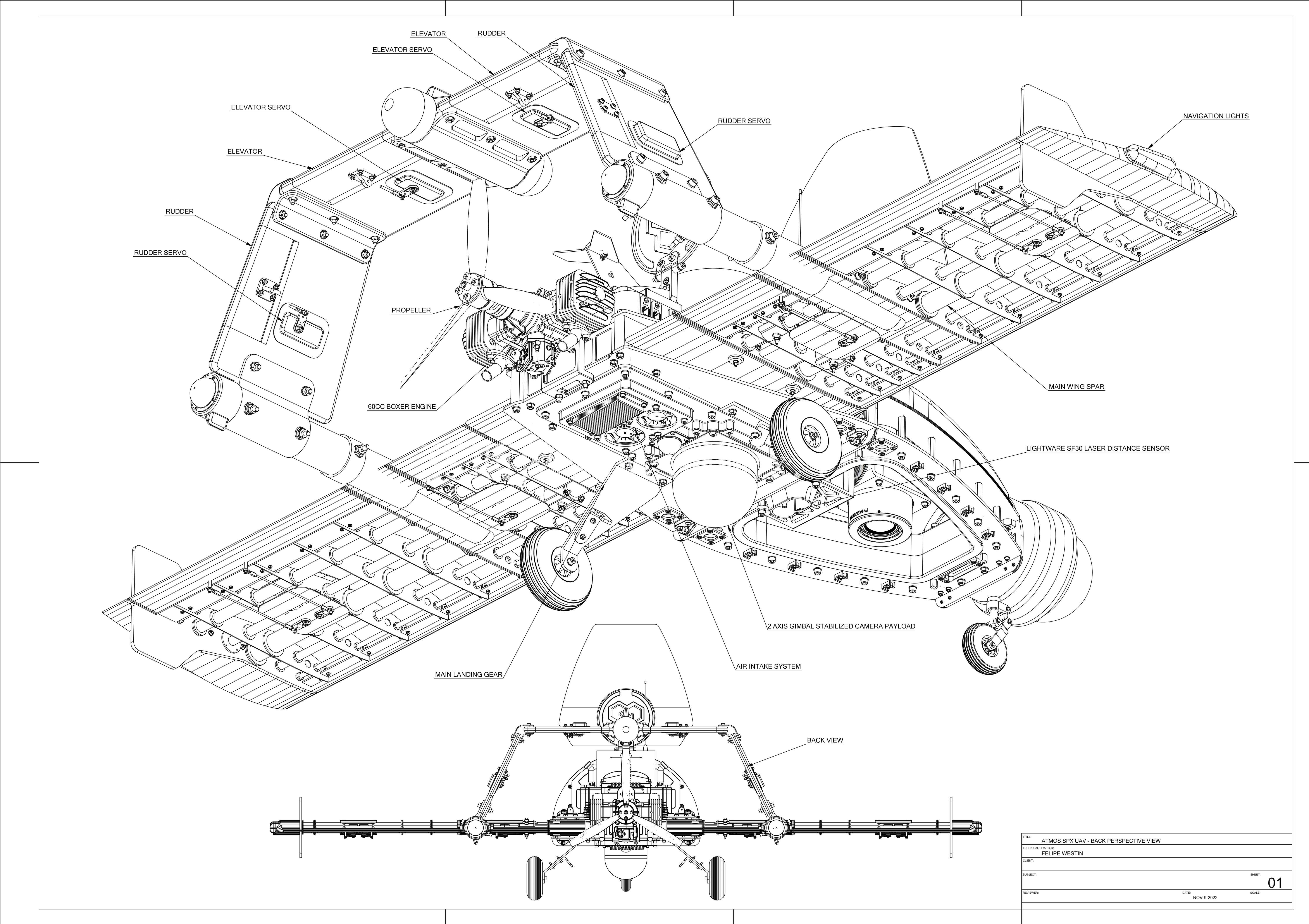

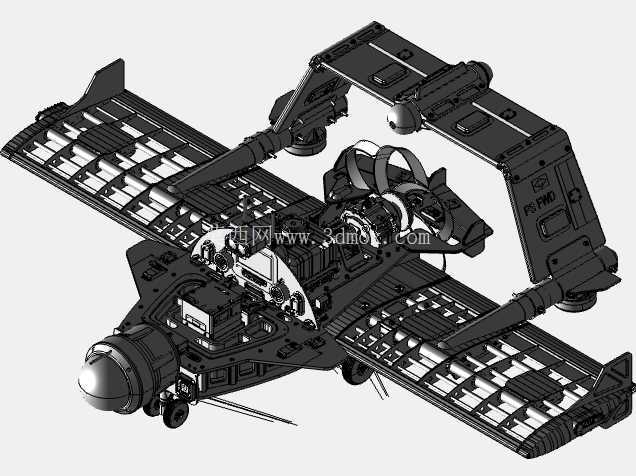

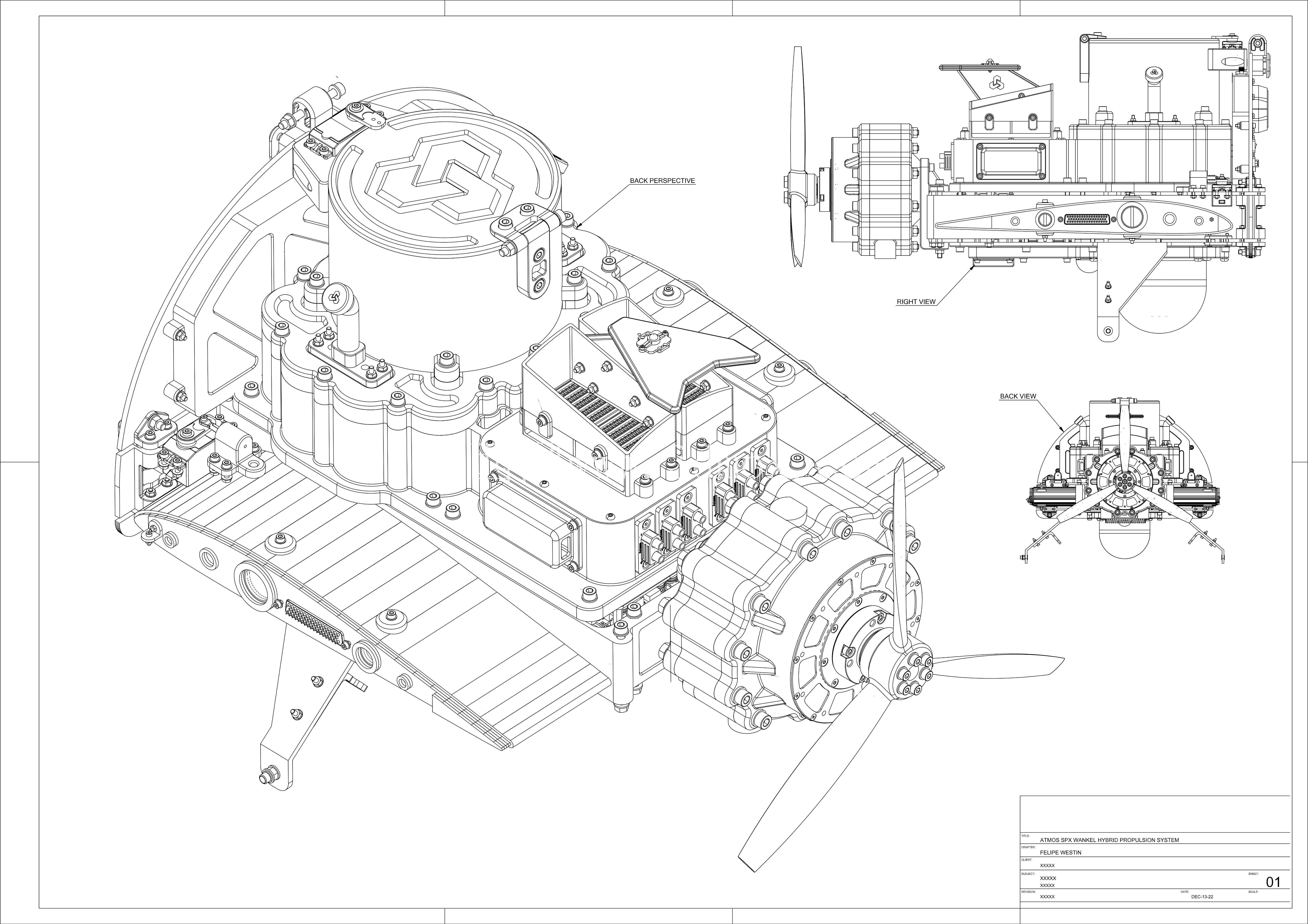

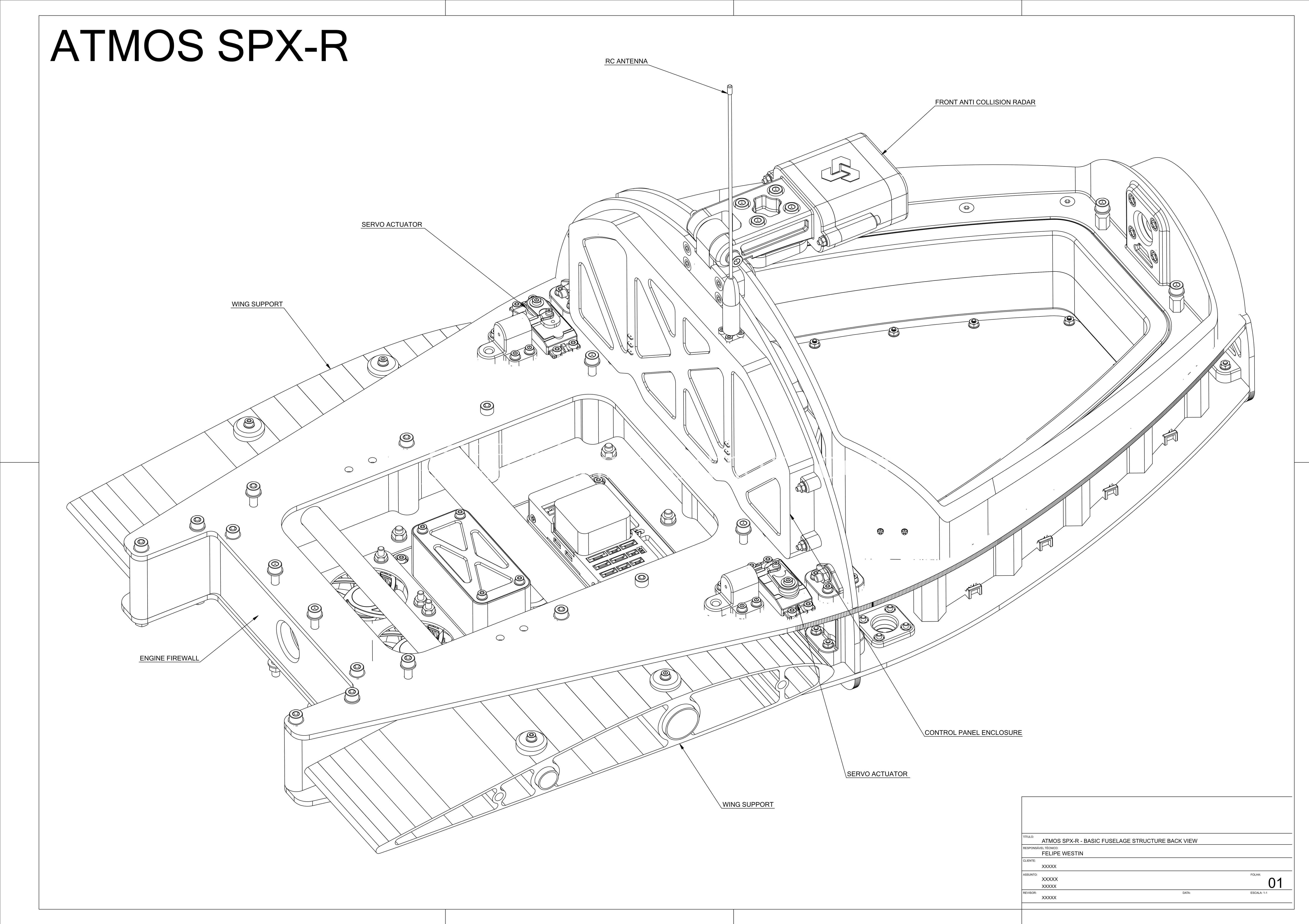

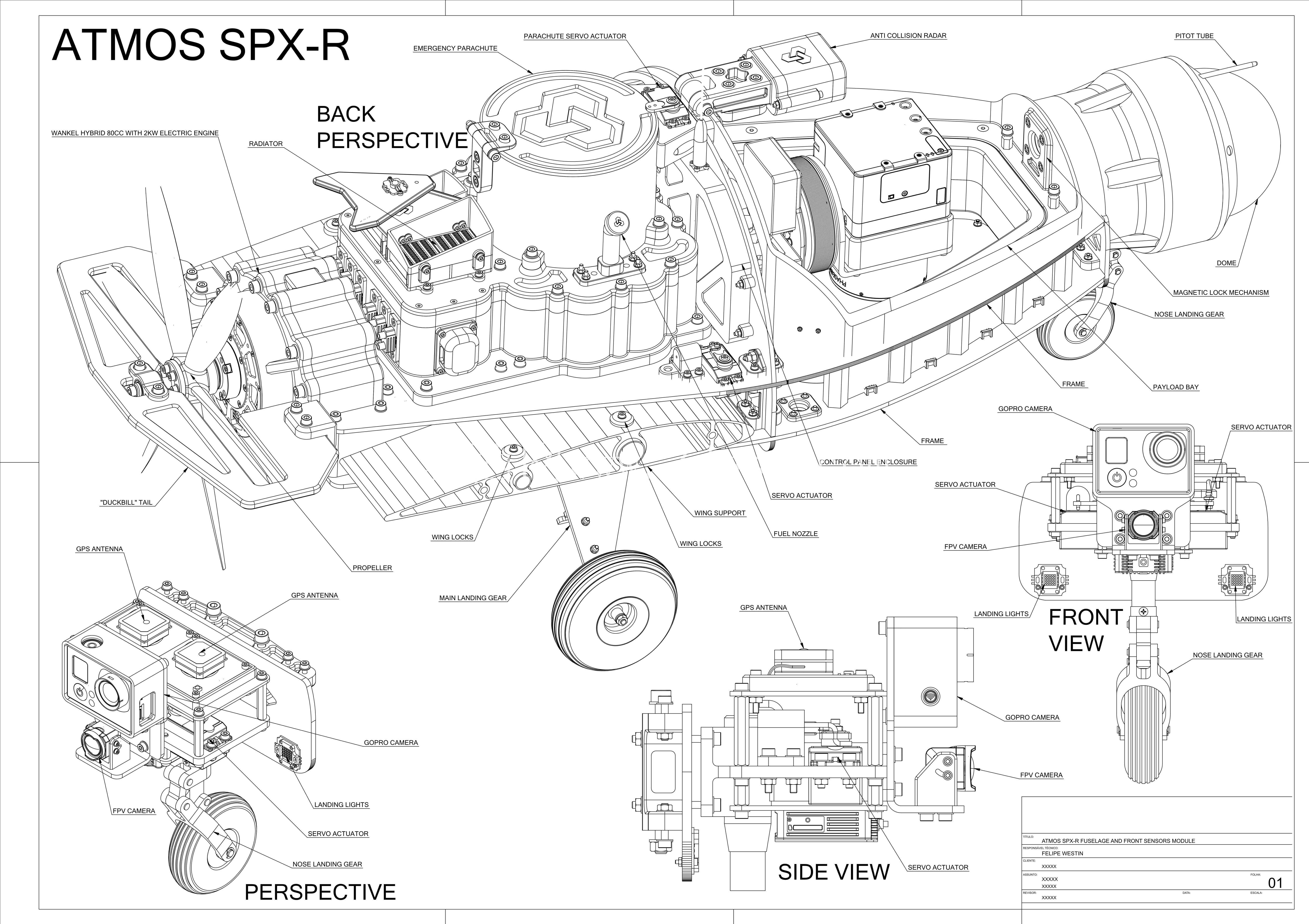

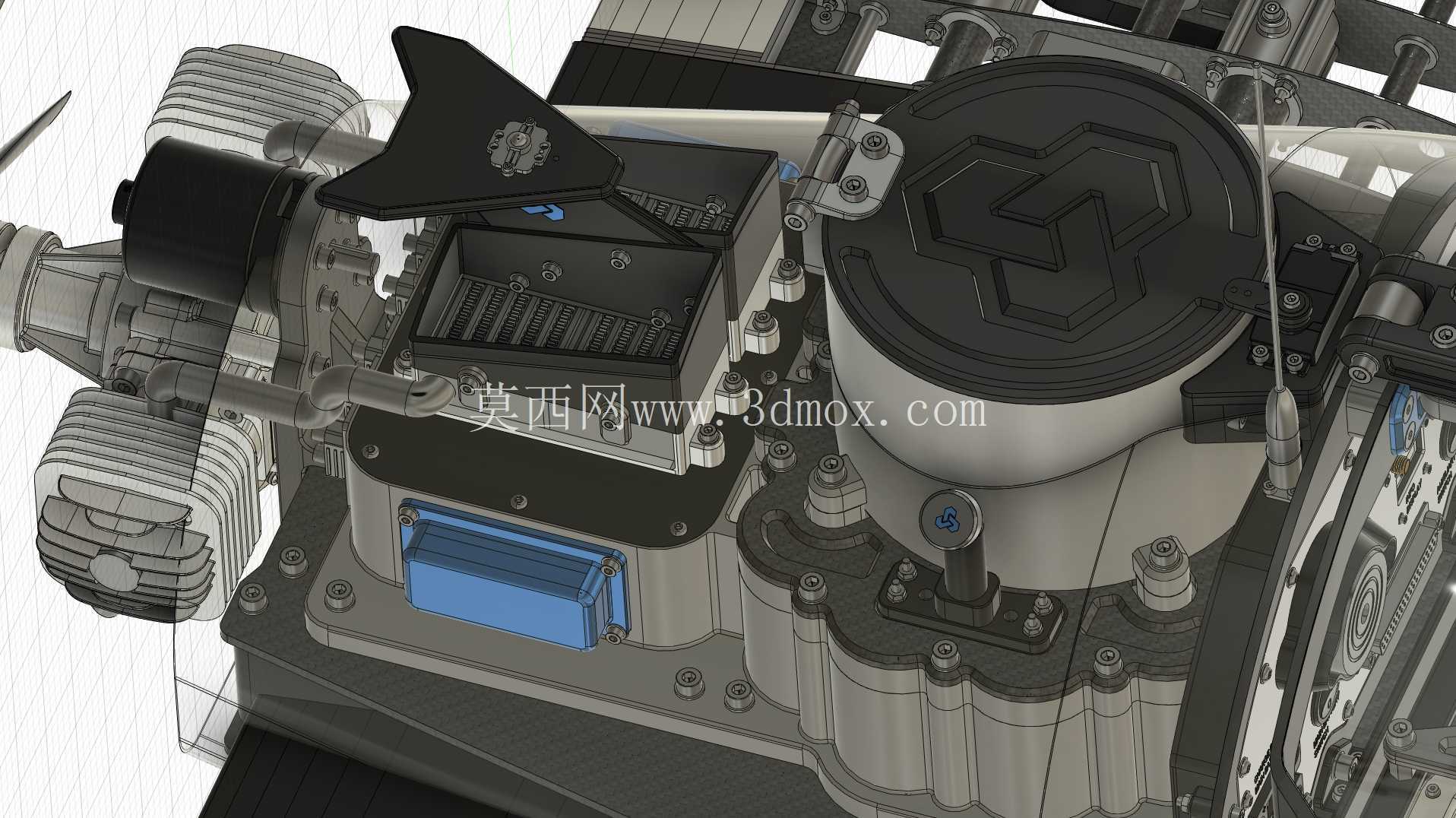

结构设计上全程遵循无模具快速加工的思路，所有承力构件均采用标准厚度的碳纤维板材、航空铝型材通过机加工完成，不需要开模制作复合材料蒙皮或注塑结构件，小批量试制阶段的加工周期可以压缩到7天以内，研发迭代过程中修改局部结构不需要额外承担模具成本，非常适合原型验证阶段的快速迭代需求。动力系统的安装座预留了标准的电机安装孔位，兼容市面上主流的22-28系列无刷电机，电调安装位设置在机翼主梁的通风区域，飞行过程中的迎面气流可以直接带走电调工作产生的热量，不需要额外设计散热风道，降低结构重量。螺旋桨旁侧安装的两个伺服执行器，除了承担常规舵面控制功能外，还设置了应急控制逻辑，当主飞控系统出现姿态解算异常时，伺服器可以直接切换到手动控制模式，作为备用应急操纵面，保证飞行器能够安全迫降，降低坠机带来的设备损失与地面安全风险。

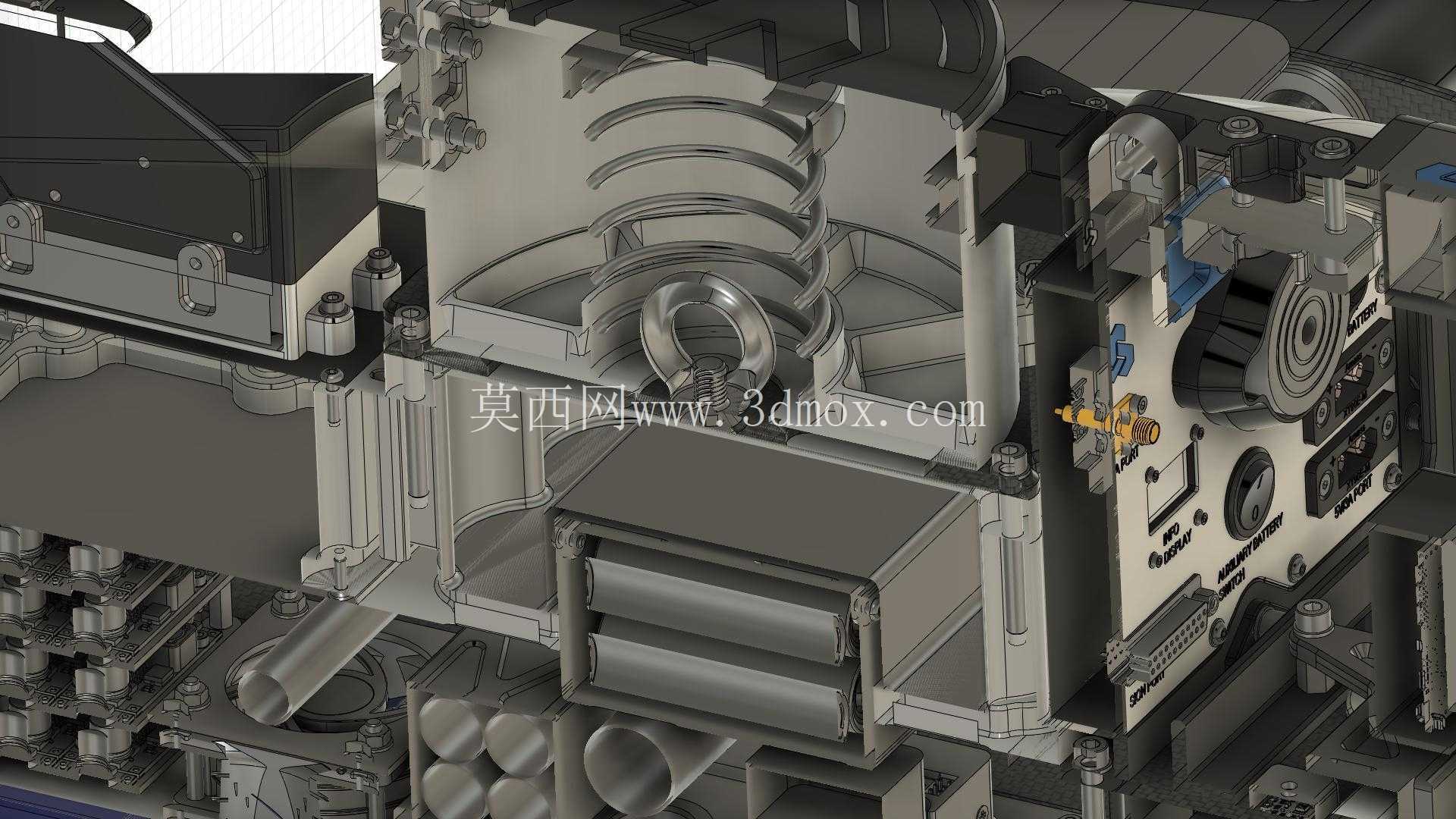

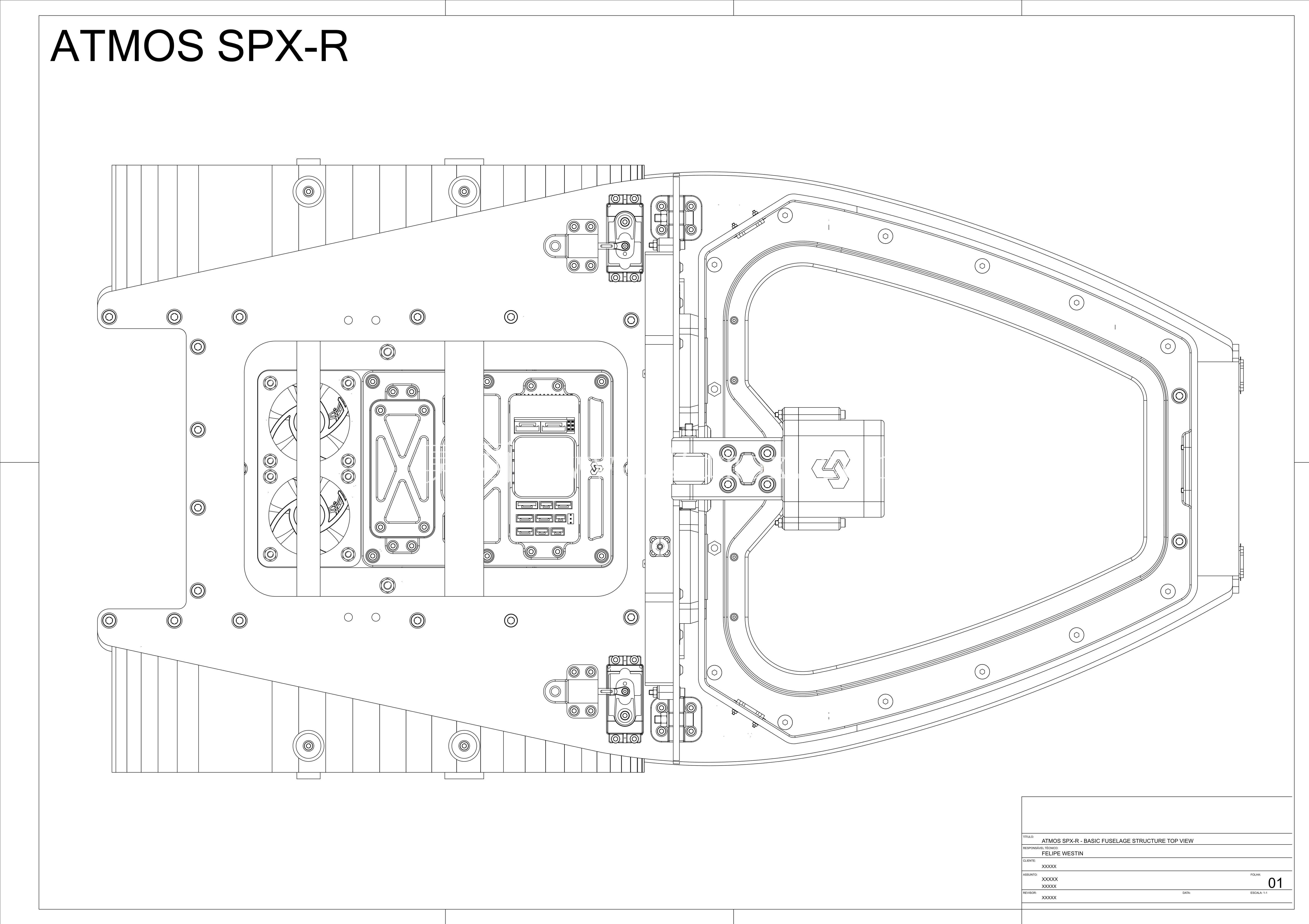

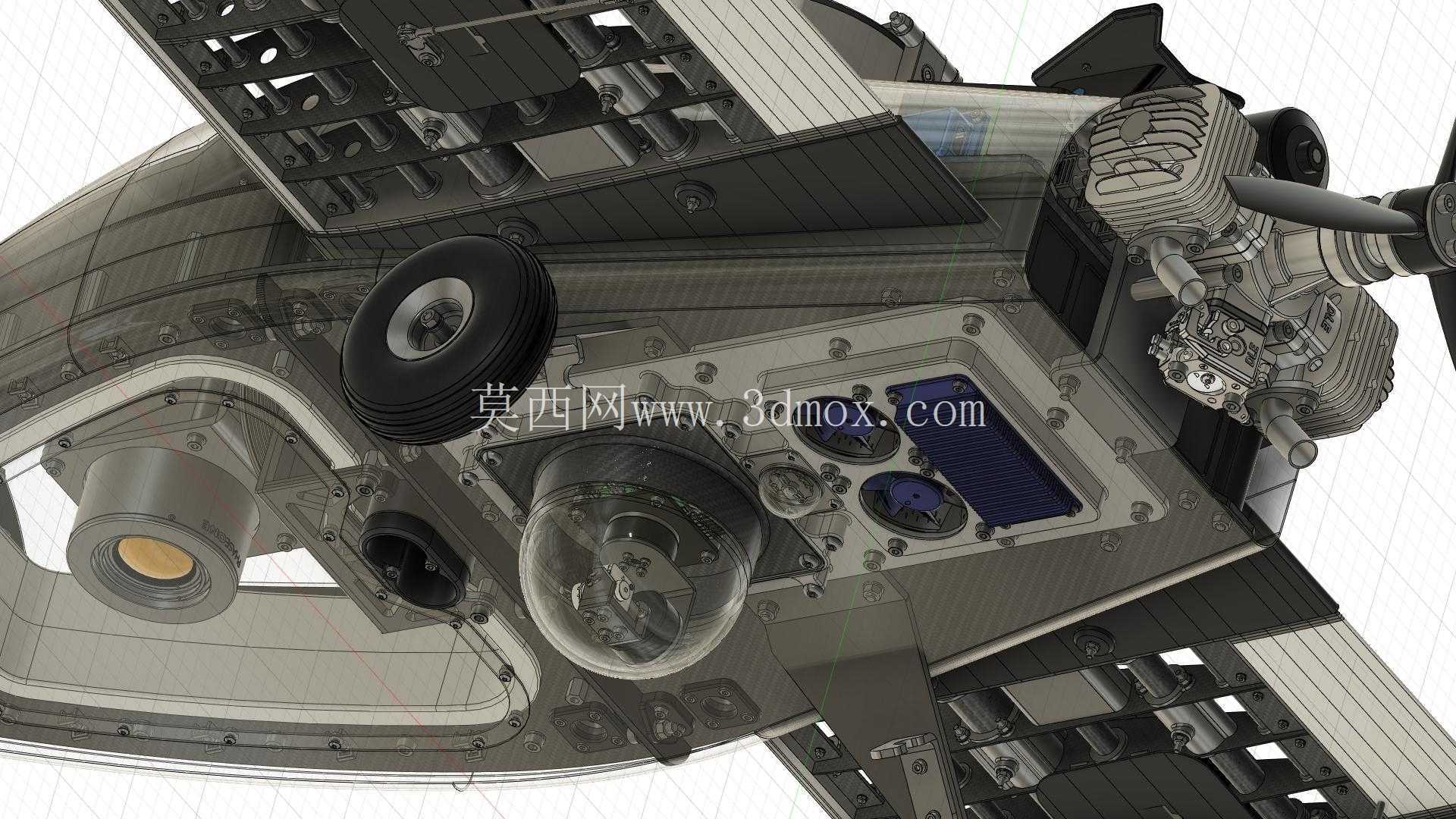

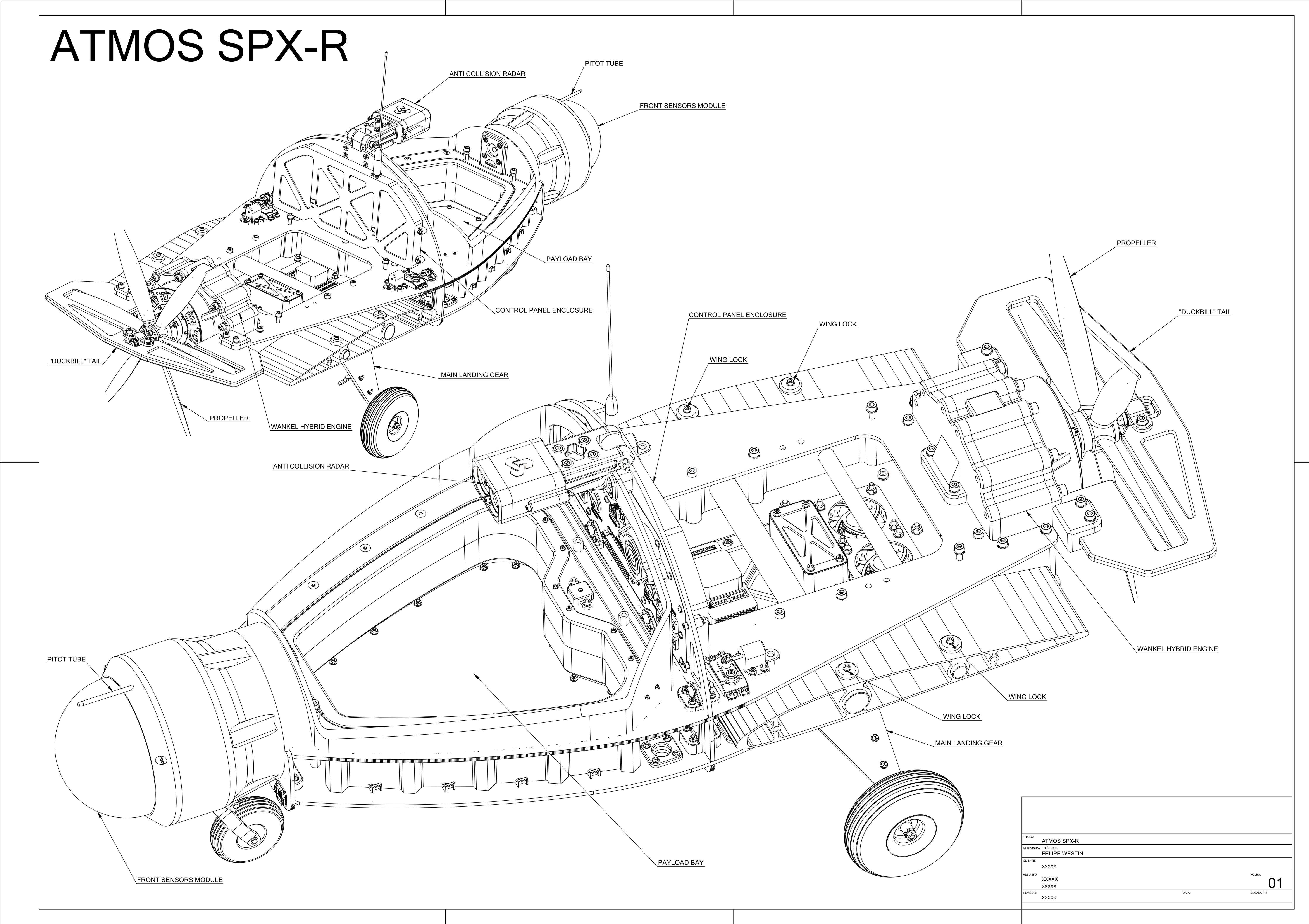

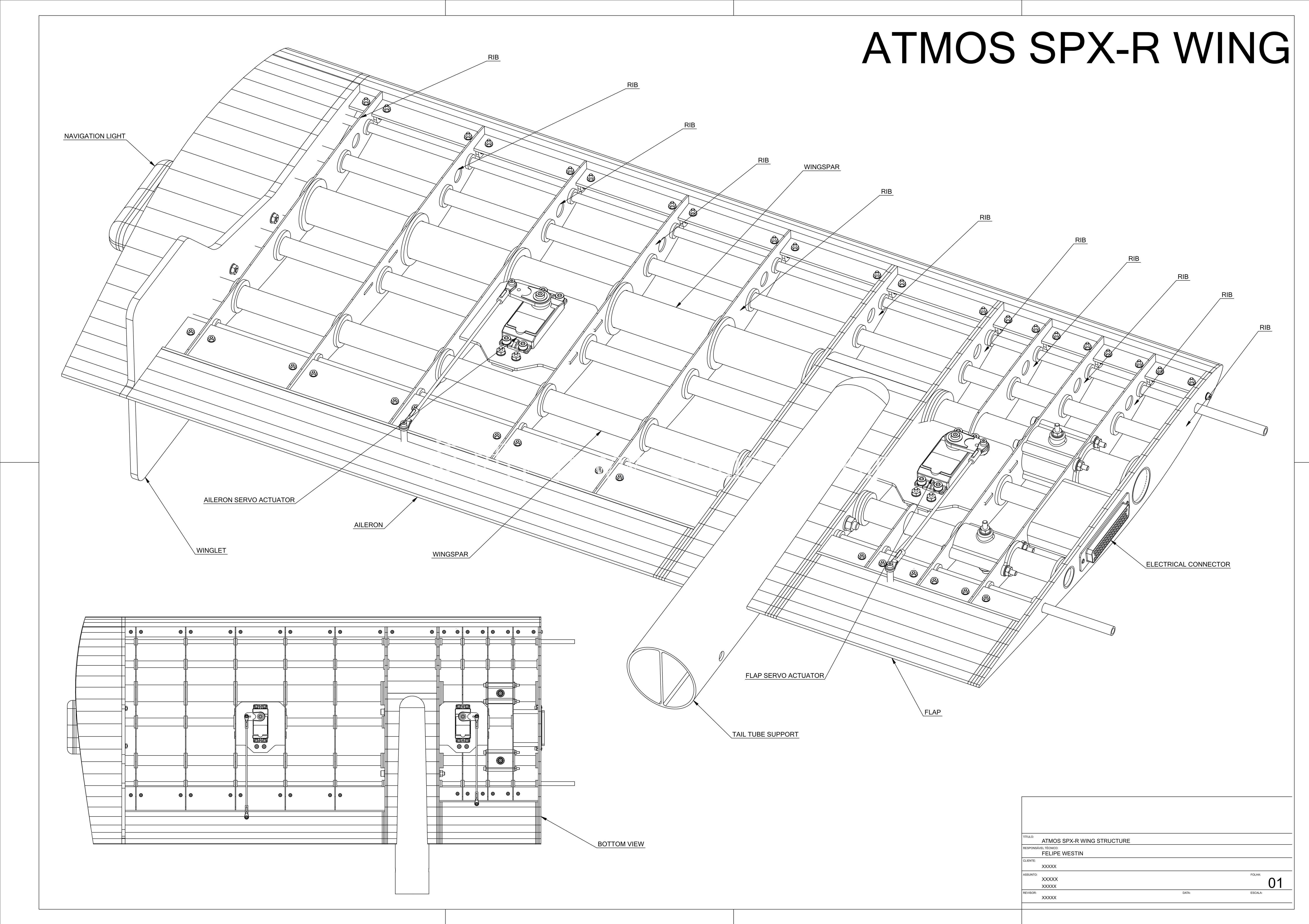

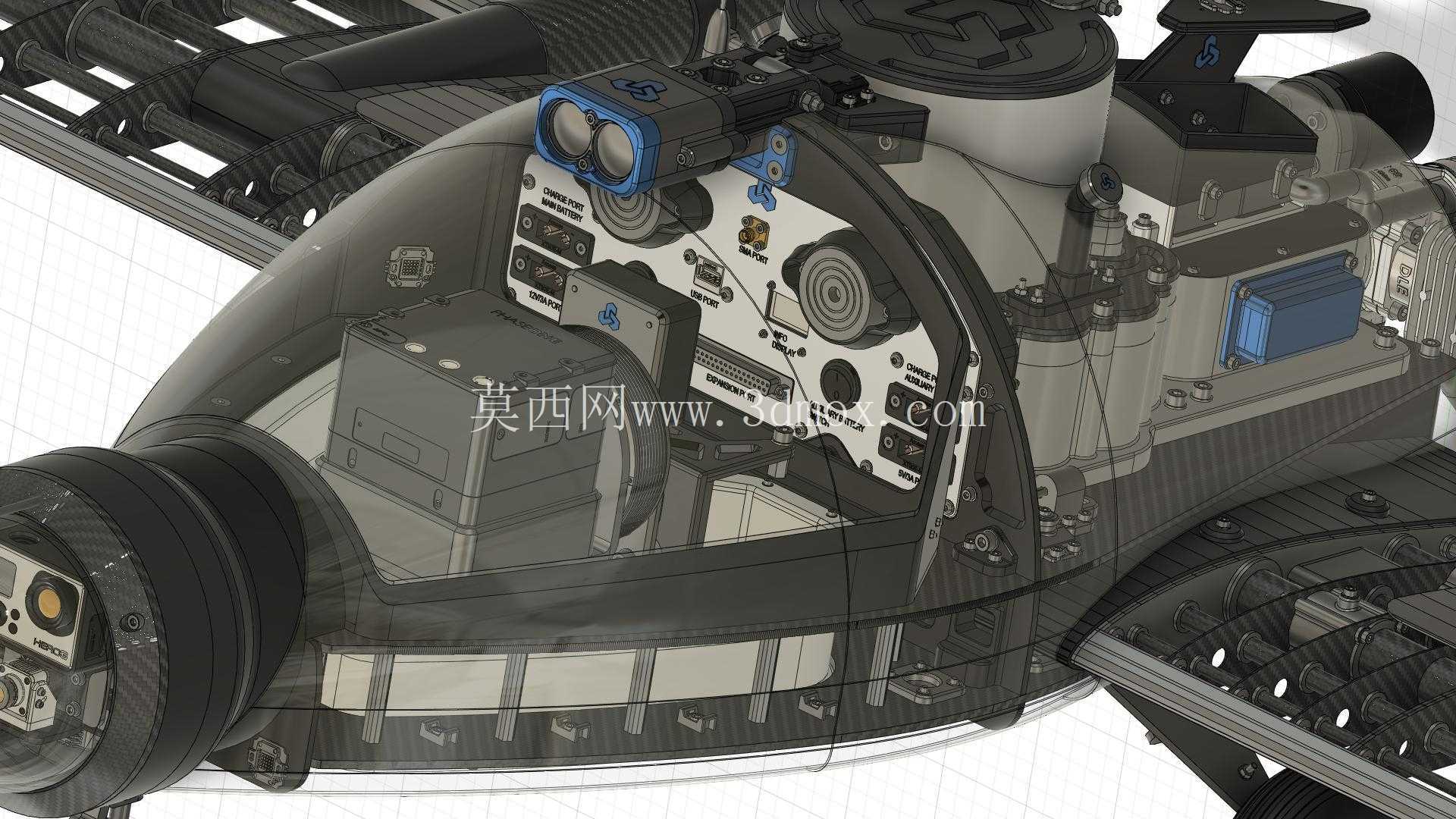

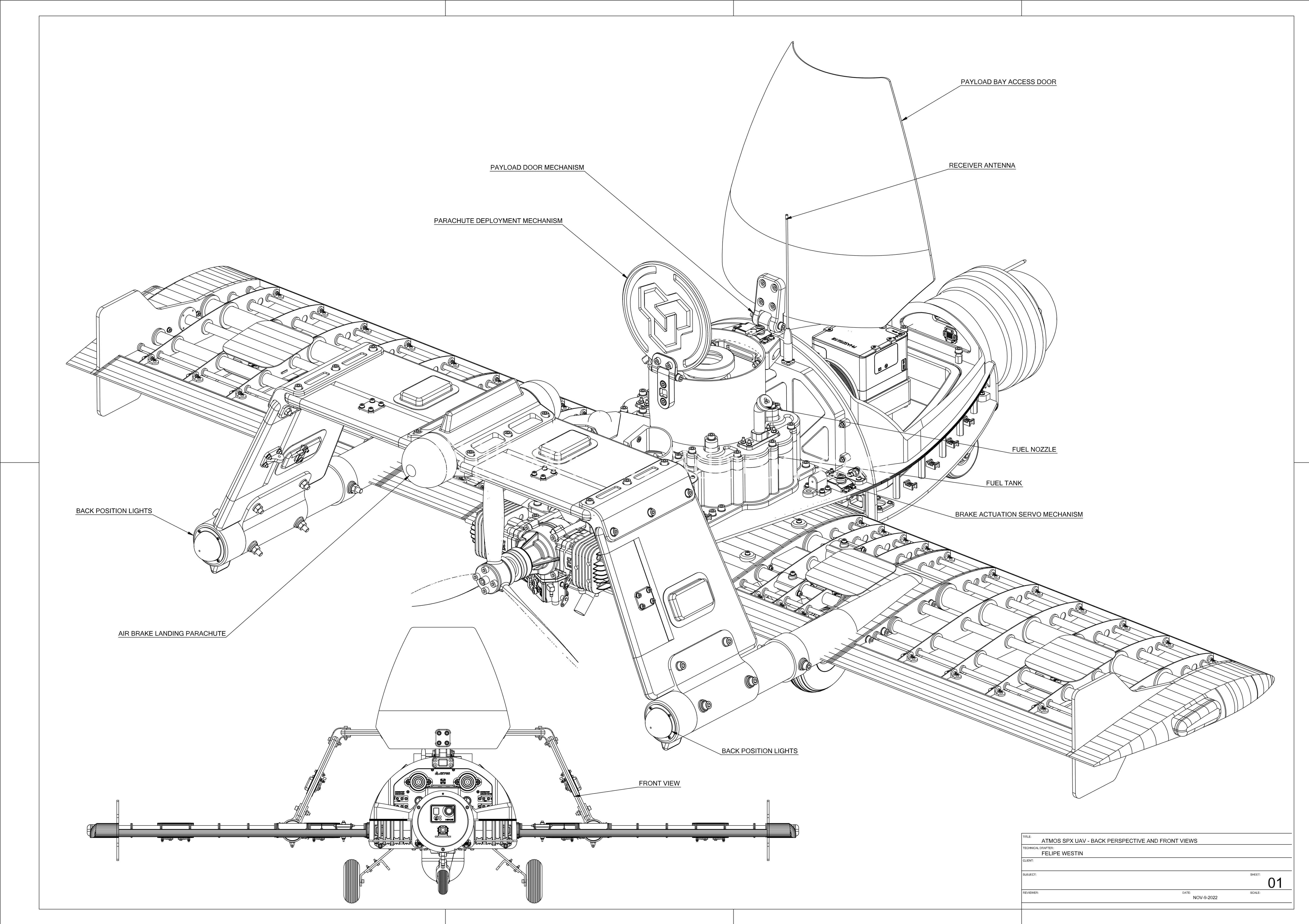

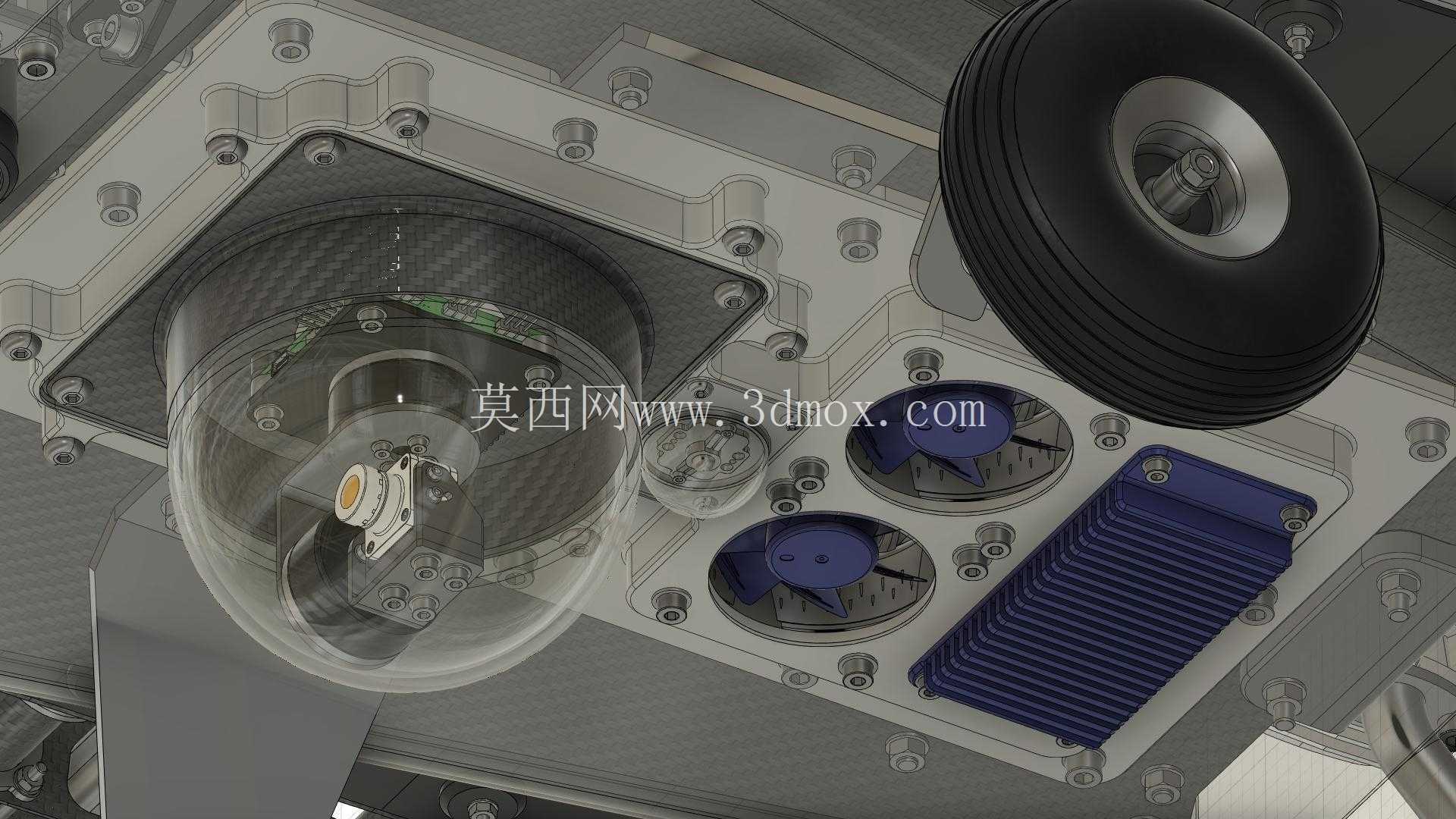

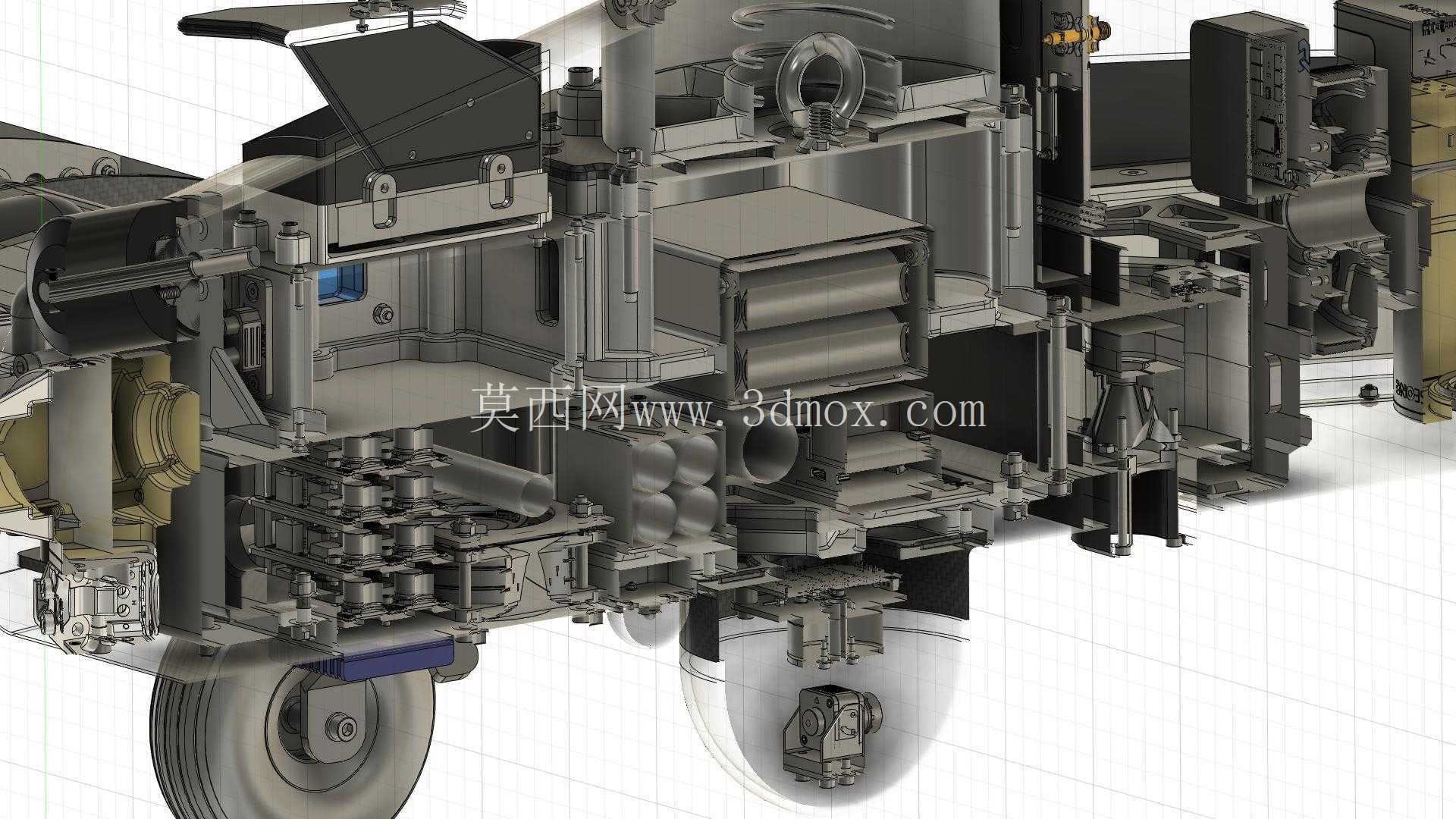

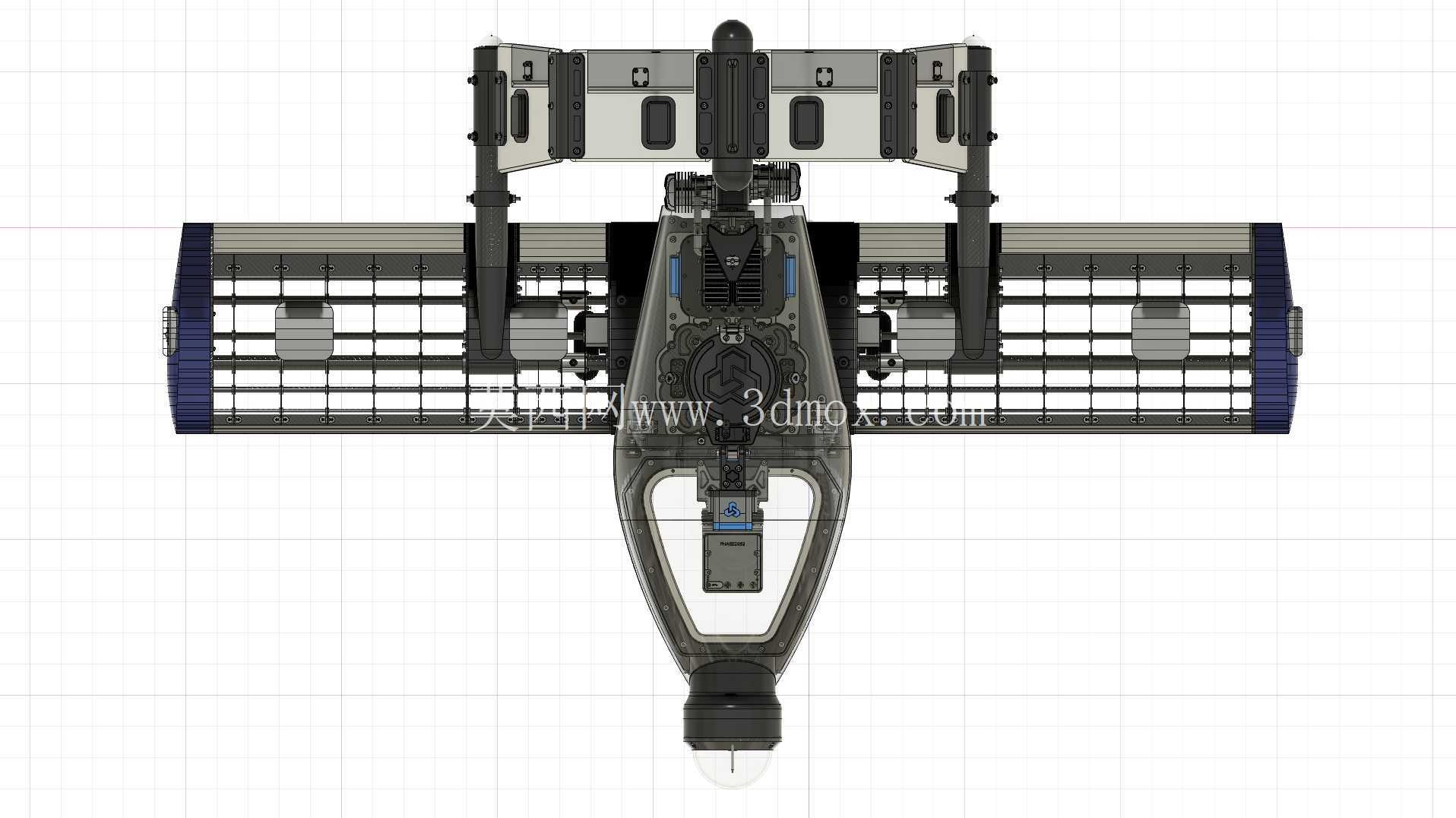

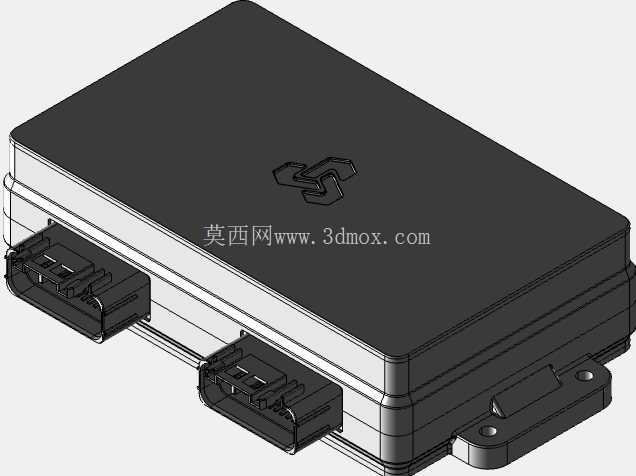

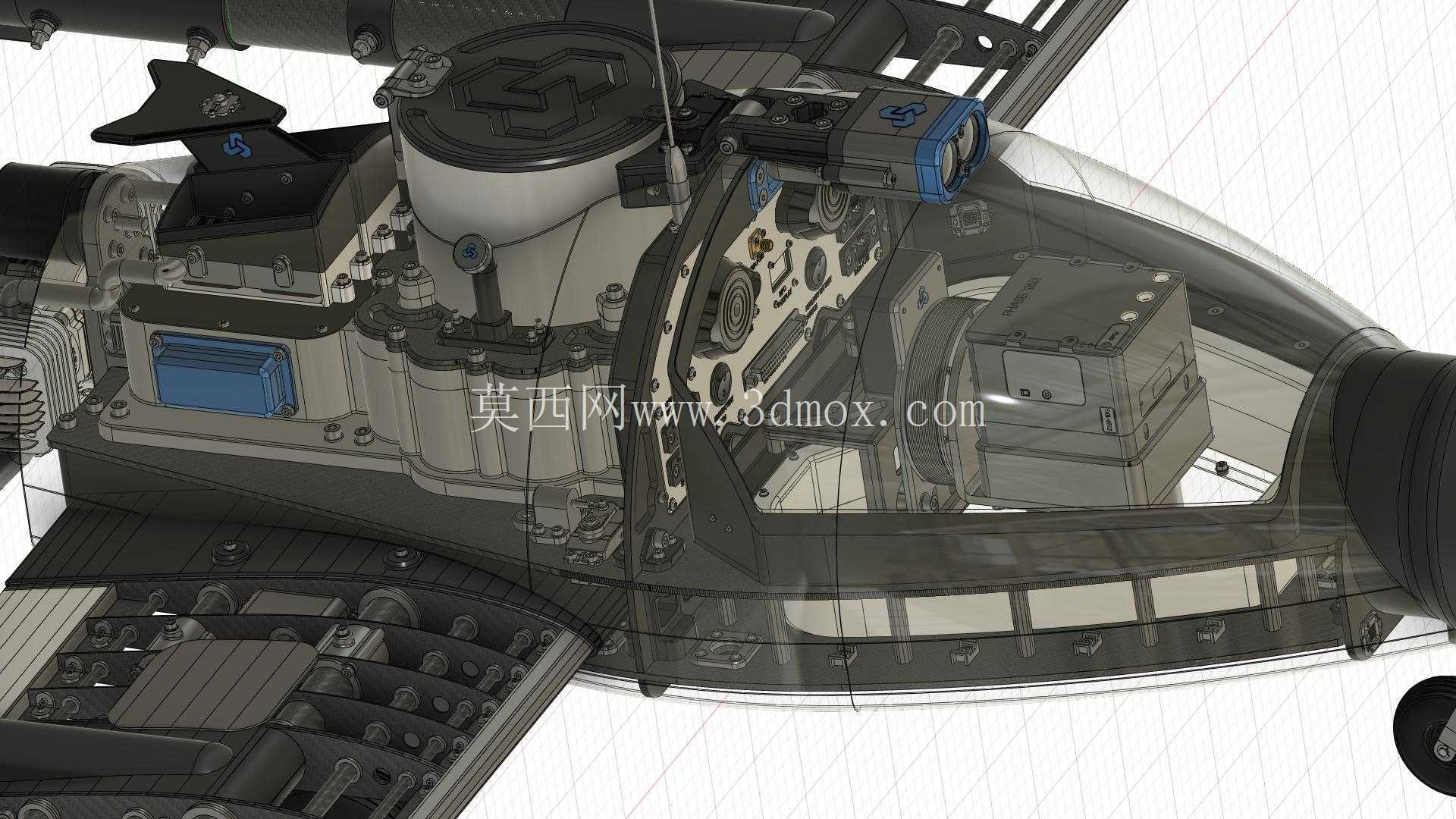

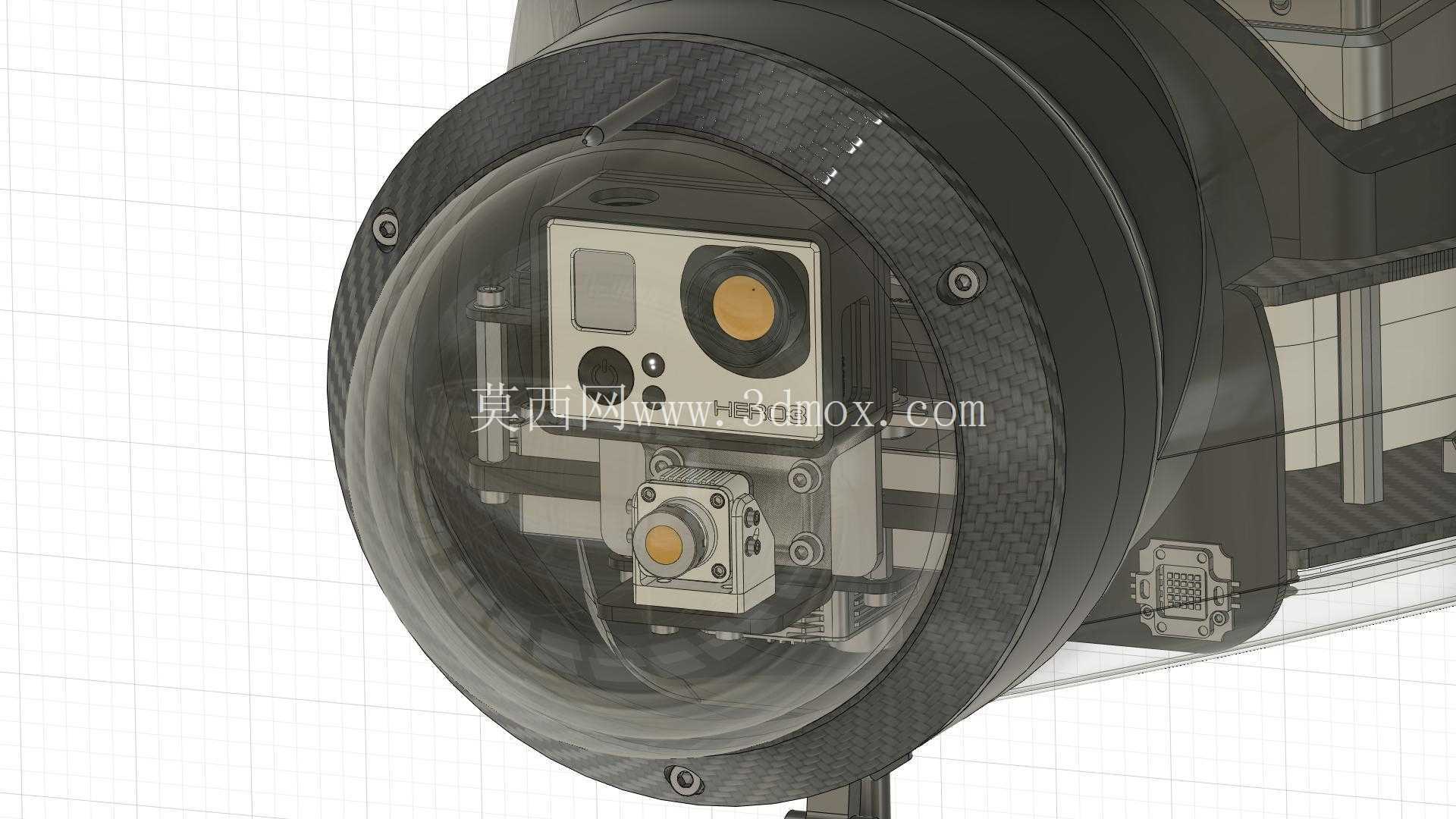

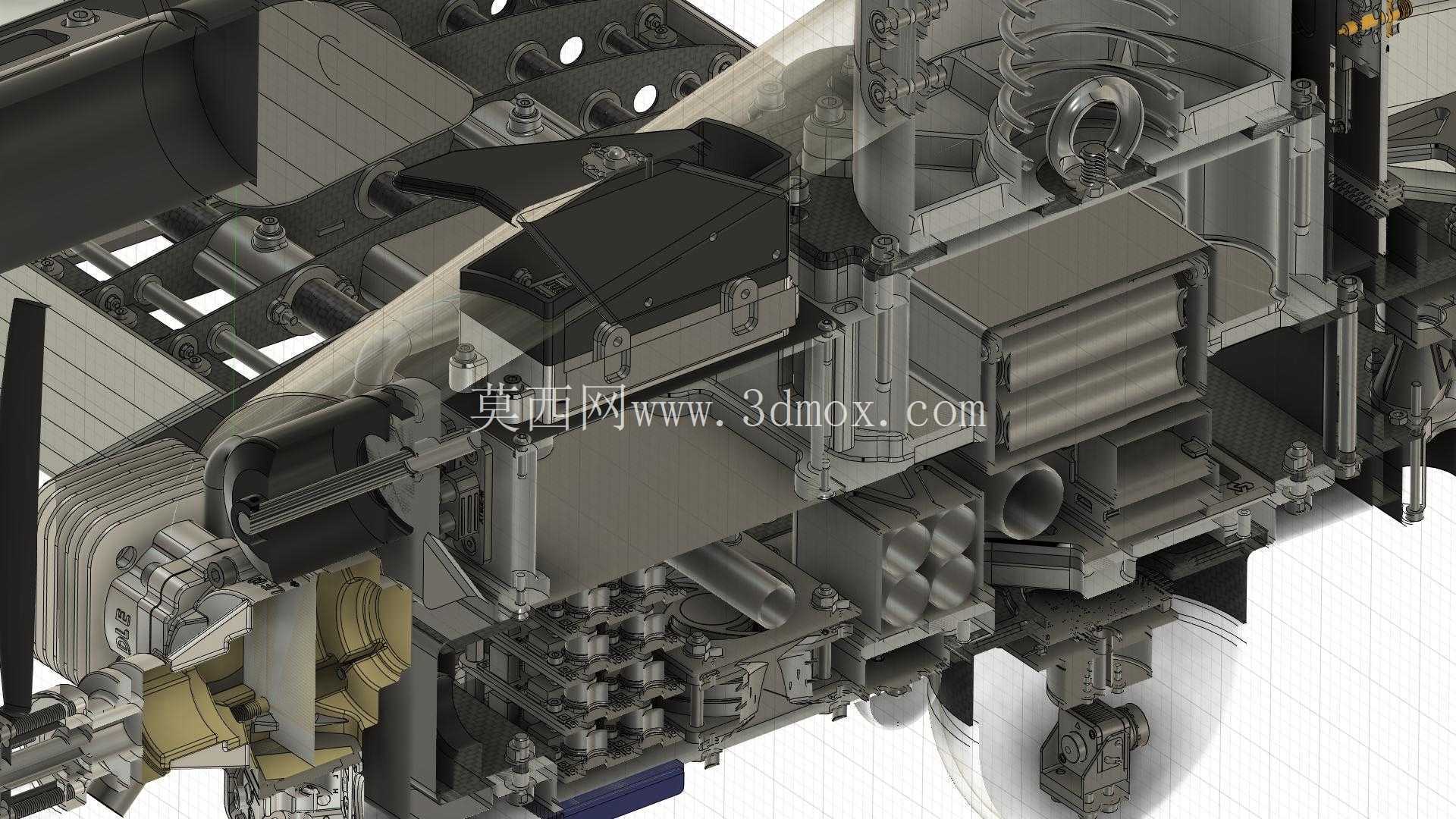

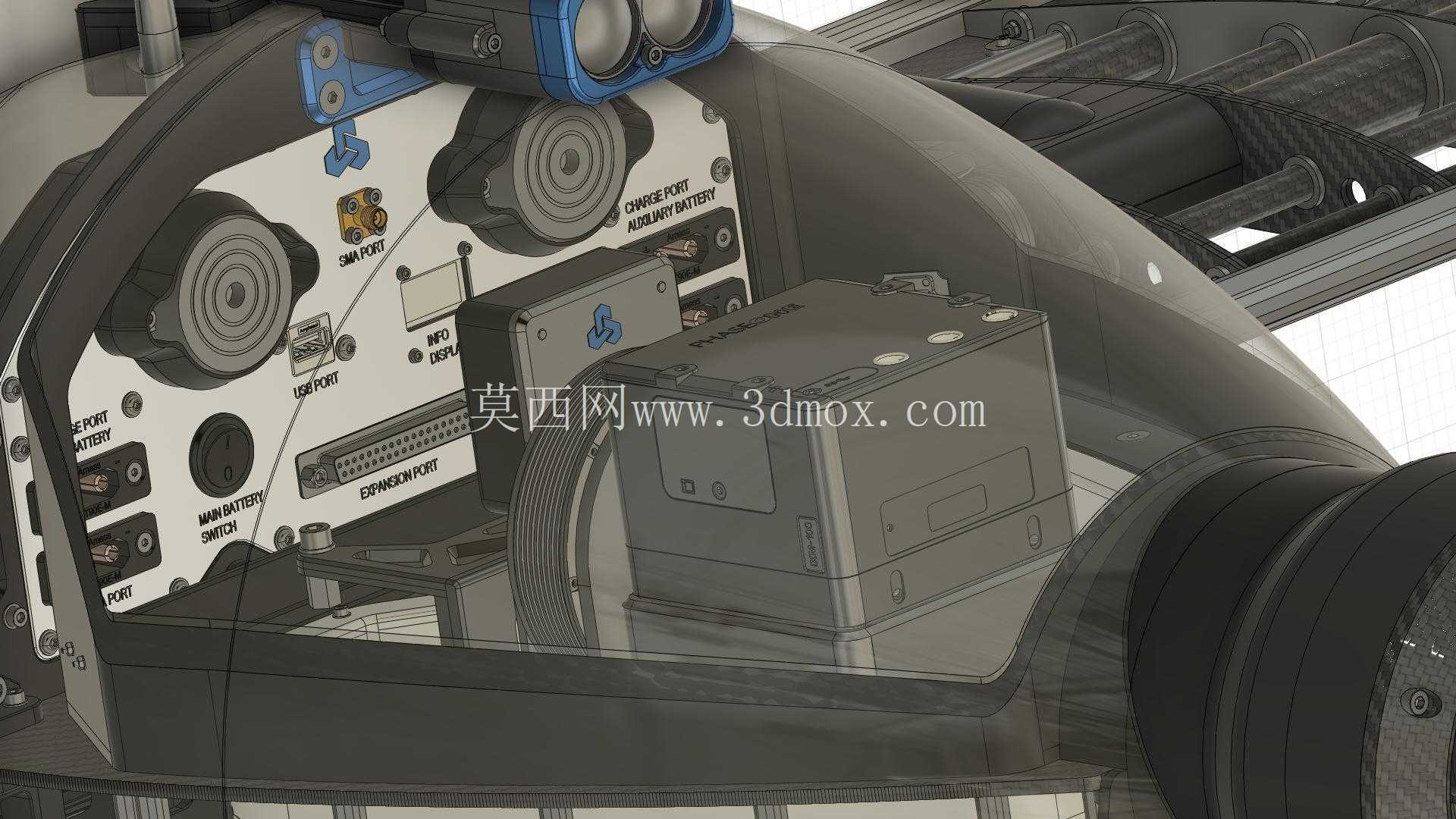

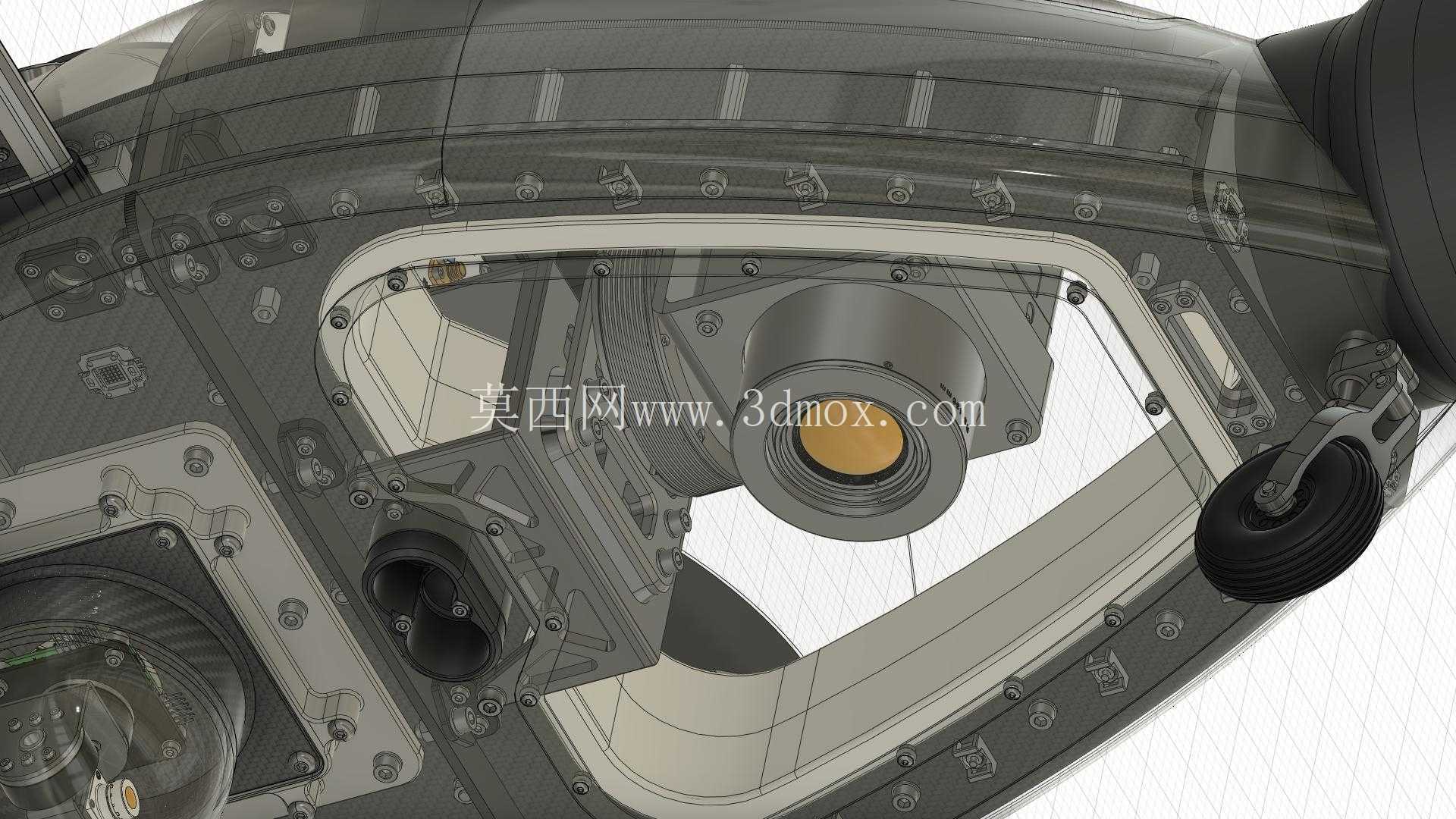

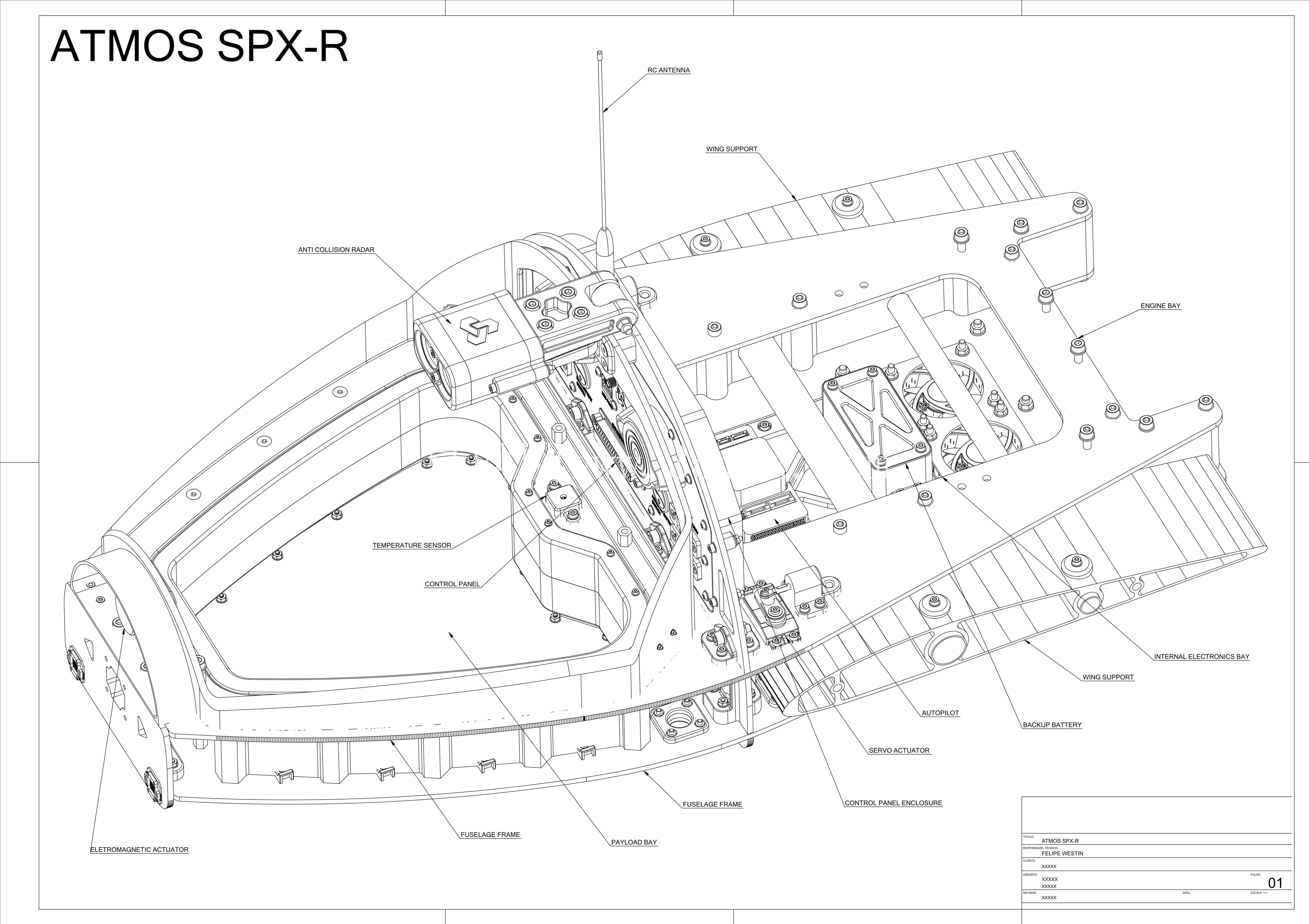

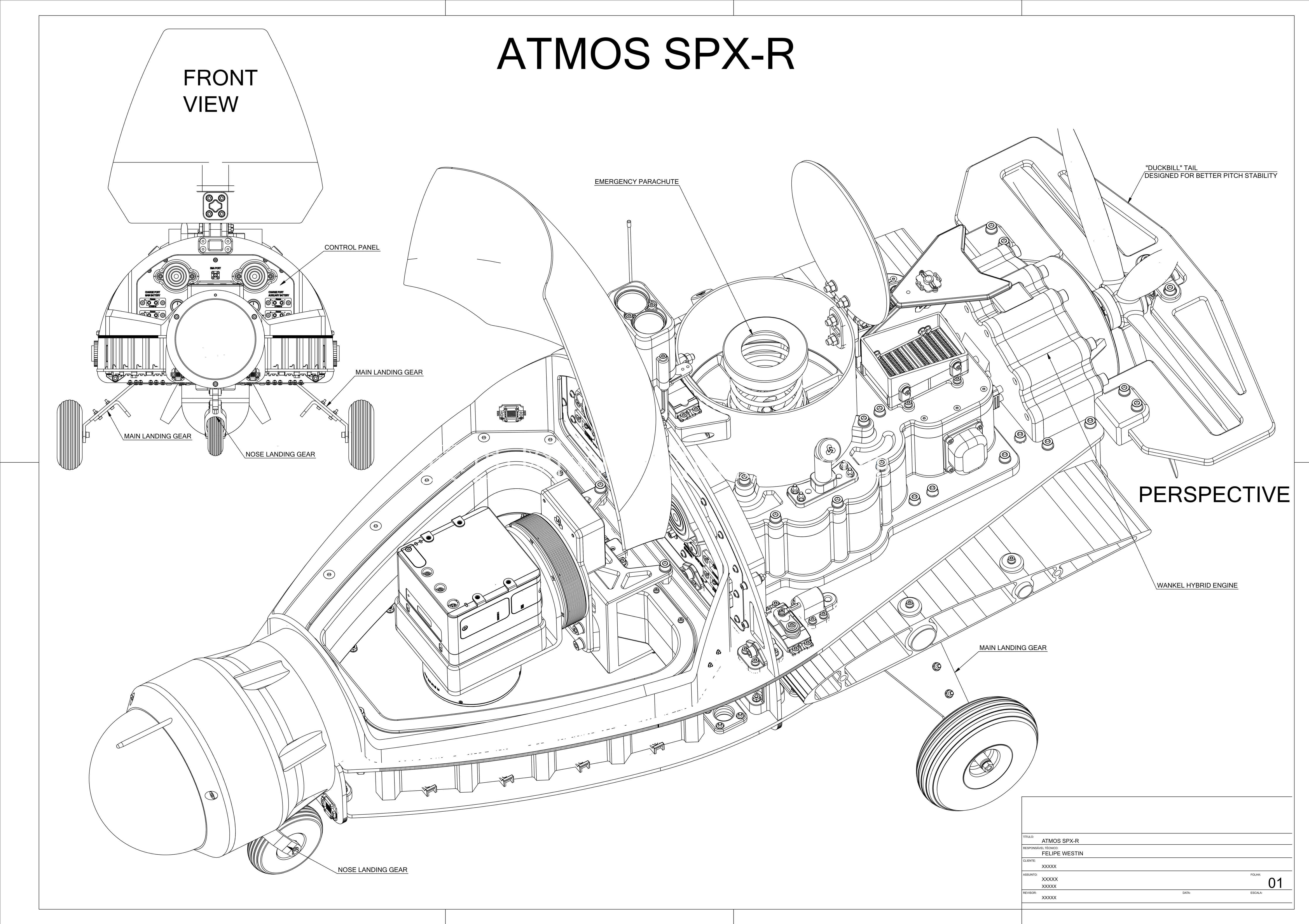

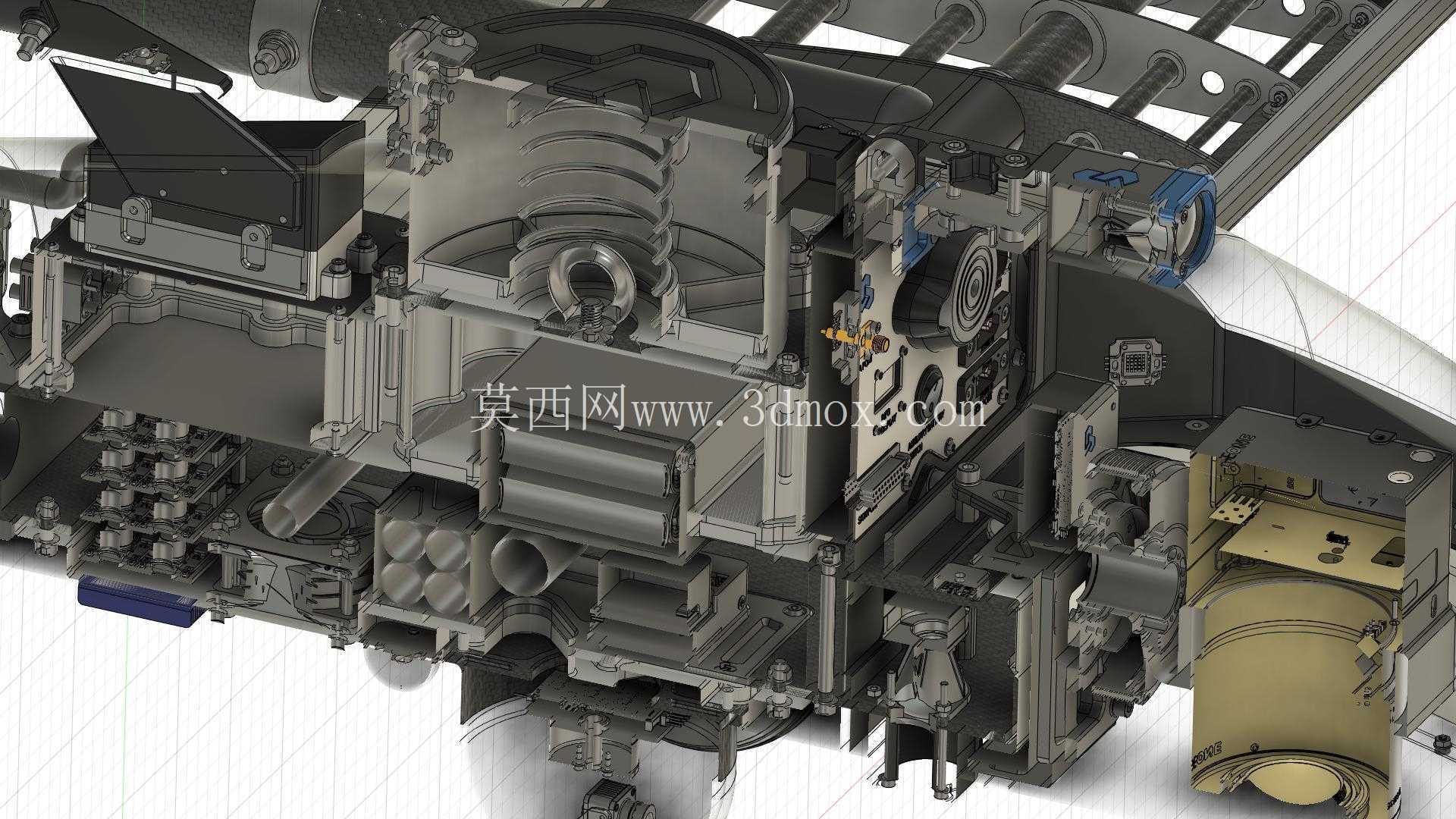

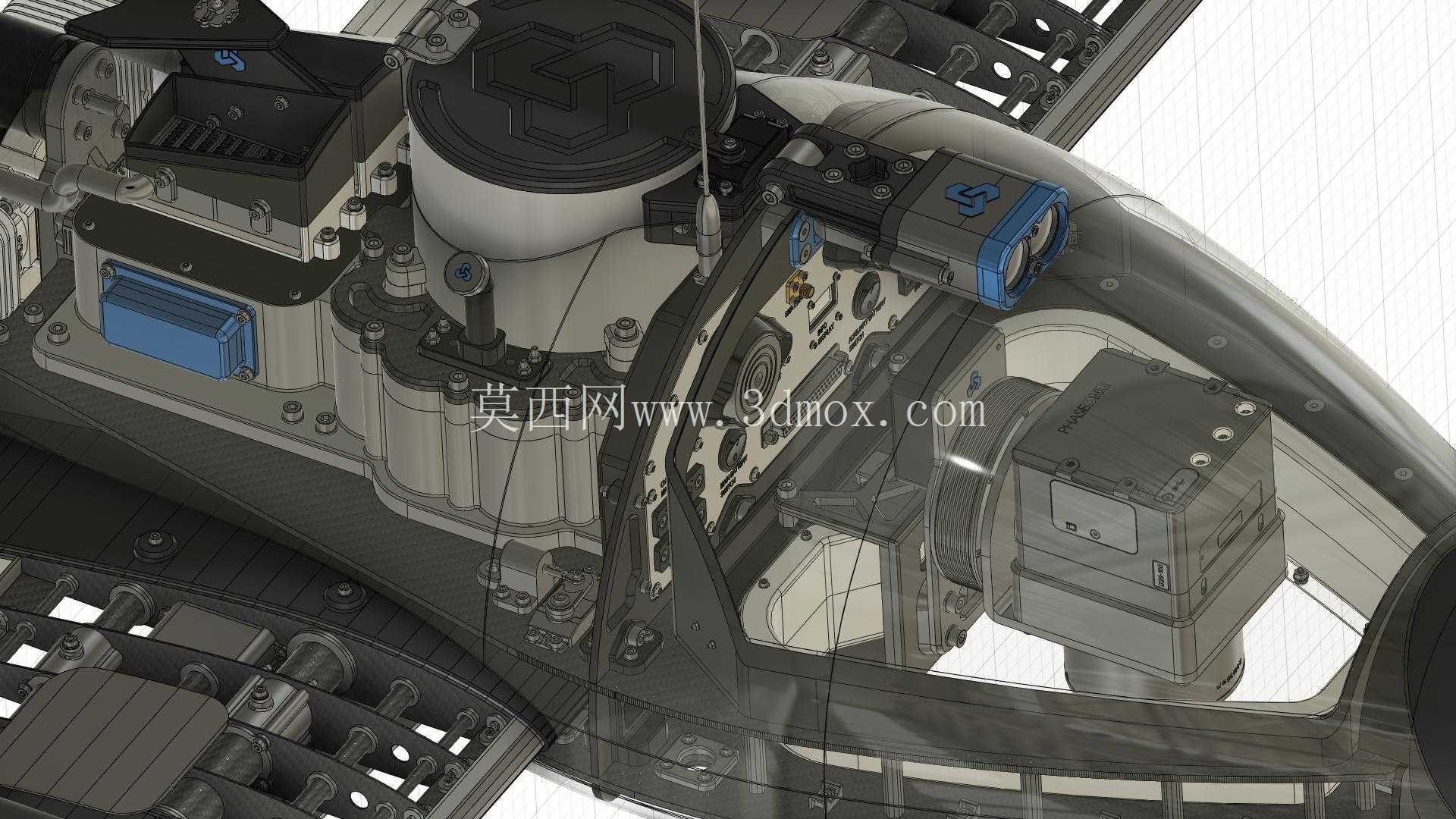

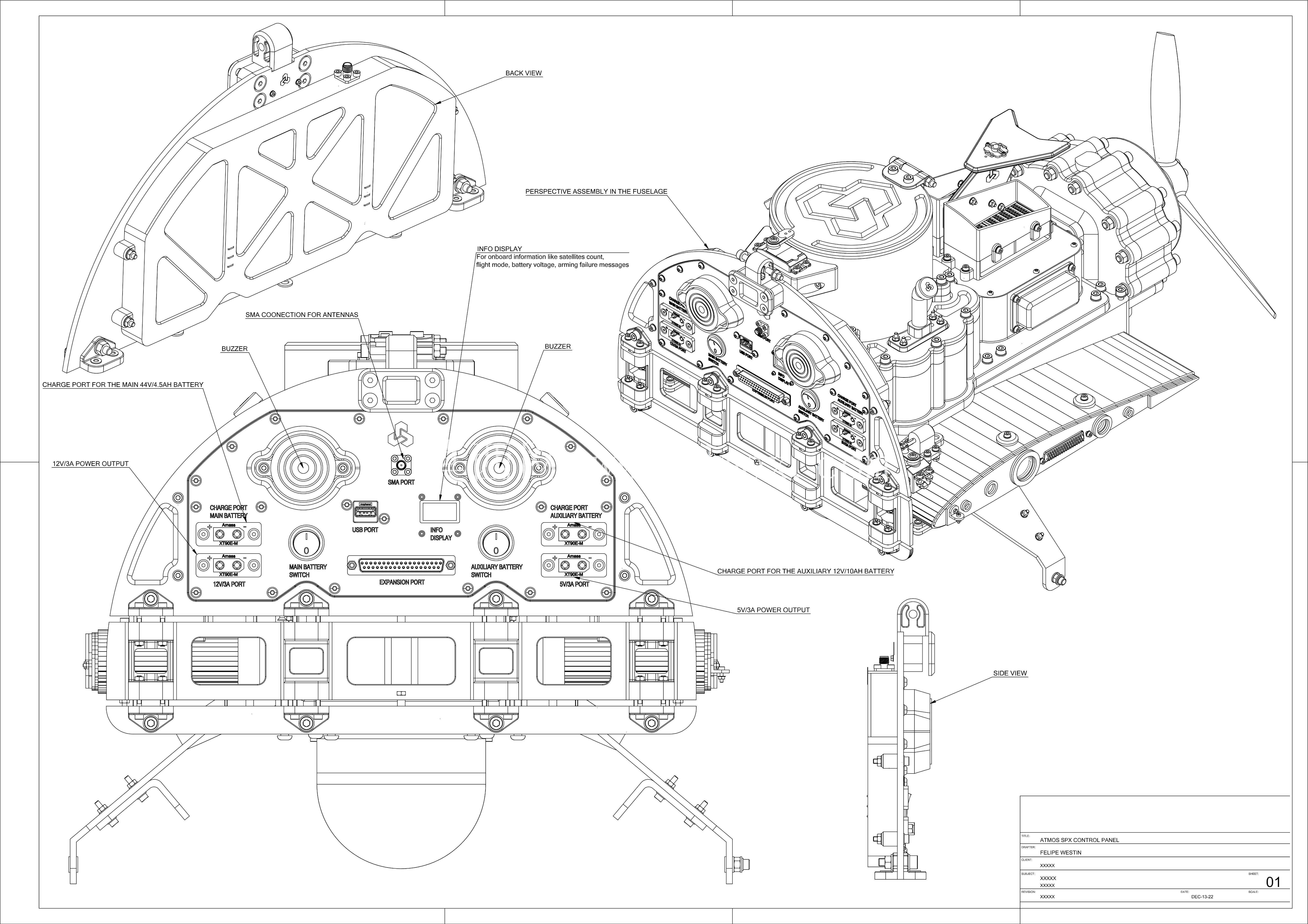

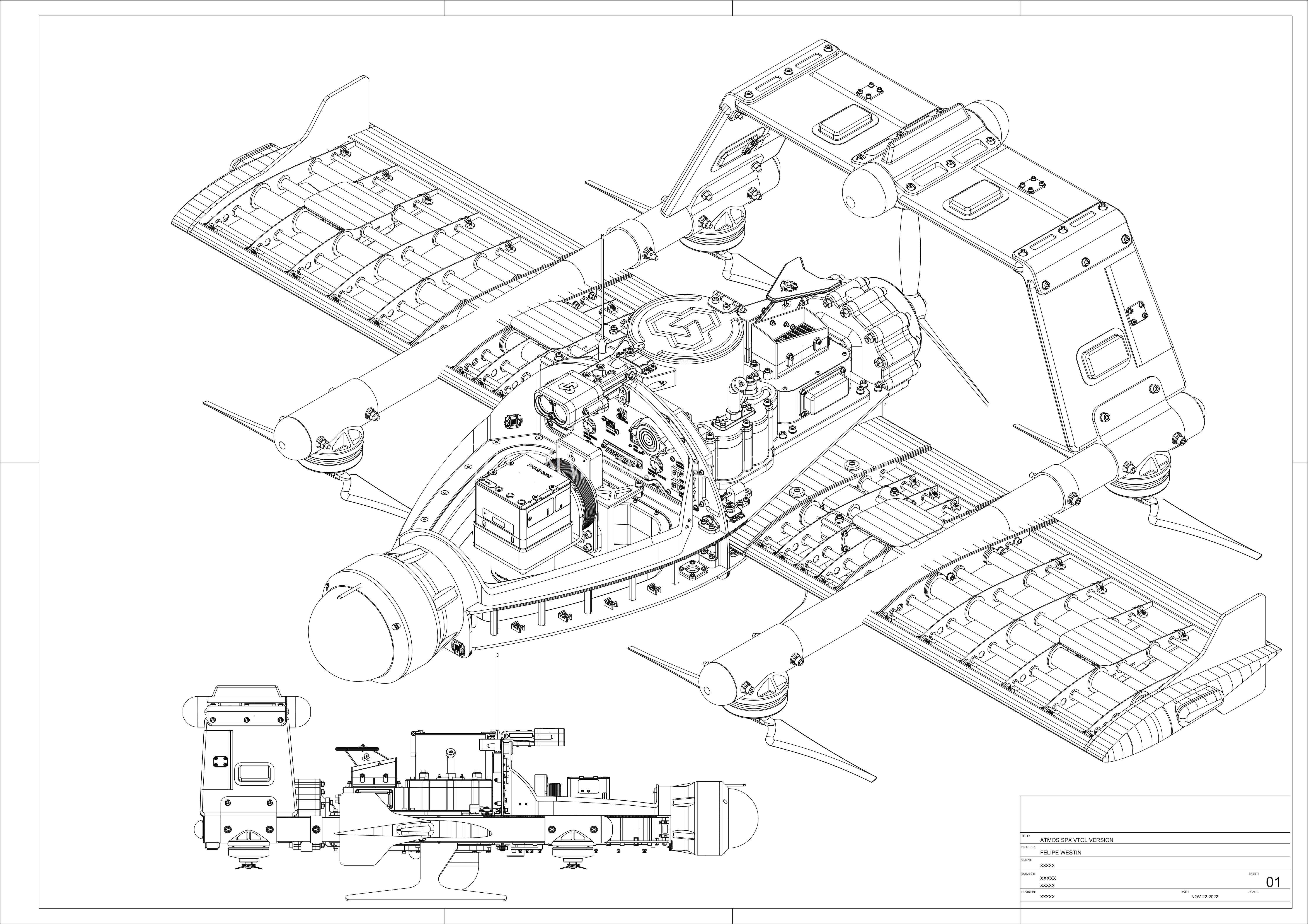

载荷安装区域位于机身腹部的重心位置，预留了标准的快拆安装接口，可兼容可见光相机、红外热成像仪、多光谱传感器、小型激光雷达等不同任务载荷，安装接口的定位精度控制在0.1mm以内，更换载荷后不需要重新做整机重心配平，减少外场作业的准备时间。机身头部的航电舱采用分层隔舱设计，飞控板、GPS模块、数传电台、电池分别安装在不同的隔舱内，隔舱之间设置了电磁屏蔽层，避免不同电子设备之间的信号干扰，电池舱设置了快拆锁扣，外场更换电池不需要借助工具，10秒内即可完成电池更换作业。整机的外形尺寸控制在展长1.2米、机身长度0.8米范围内，收纳时机翼可以向上折叠，折叠后的横向尺寸缩小到0.4米，能够放入常规的登山包内携带，外场作业不需要专门的运输箱，单人即可完成携带、组装、起飞全流程作业。起落架采用轻量化的碳纤维滑橇结构，没有活动部件，降低故障概率，滑橇的高度预留了50mm的载荷安装空间，保证腹部安装的传感器不会在起降过程中接触地面造成剐蹭，滑橇底部设置了可更换的耐磨尼龙垫，在硬质地面、草地、砂石路面起降时都能保证足够的耐磨性，长期使用后仅需更换耐磨垫即可，不需要更换整个起落架结构。机翼与机身的连接采用快拆销结构，组装时只需要将机翼插入机身连接座，插入到位后快拆销自动锁止，不需要拧螺丝或者接线，机翼内部的舵机线路通过连接座上的导电触点自动连通，组装过程不会出现接错线路的问题，外场组装时间可以控制在3分钟以内。
