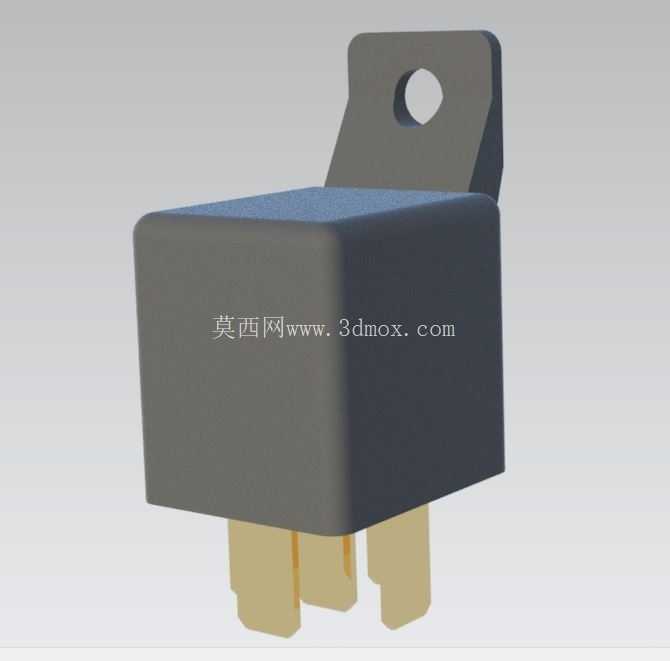

CB1-WM-24V车用继电器结构建模

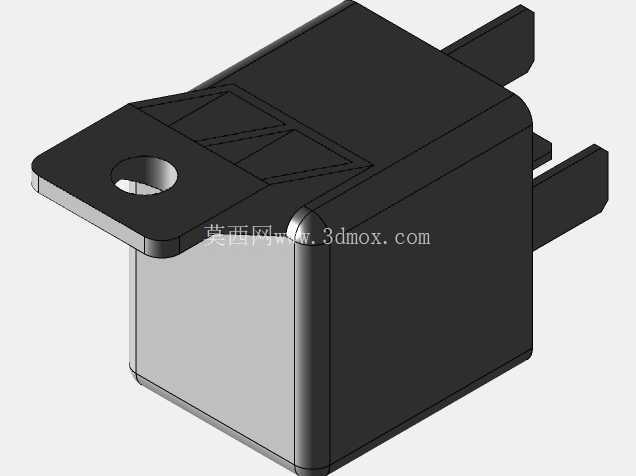

　　首先是顶部的安装固定耳，这个带单圆孔的挂耳是该款继电器最主要的安装定位结构，建模时严格还原了挂耳的伸出角度、安装孔的孔径以及挂耳与主体壳体的相对位置，因为在实际车载布线场景里，这类继电器大多是通过单颗螺丝固定在车身钣金或者电控盒内壁的安装凸台上，挂耳的角度偏差会直接导致安装时螺丝无法对齐孔位，甚至强行装配后会让壳体受力产生开裂隐患。主体壳体部分采用的是方型塑封结构，建模时还原了壳体的拔模斜度与顶部封盖的压合接缝，实际产品的壳体是阻燃PA材质注塑成型，边角处都做了小圆弧过渡，避免注塑时应力集中，也能减少装配时刮伤线束绝缘层的风险。在车载电控系统、小型工业控制回路的搭建过程中，24V规格的继电器是极为常见的通断执行部件，很多时候做设备改型、旧件替换或者电控柜装配前的干涉校验，都需要精准的三维模型来做布局验证，避免实际装配时出现安装位错位、接插件干涉的问题。这次建模的CB1-WM-24V继电器，是针对车载直流控制场景常用的塑封继电器做的结构还原，建模过程中优先还原了实际使用中最影响装配的几个核心结构特征。

　　底部的插脚部分是建模时重点核对的结构，该款继电器采用的是宽脚插片结构，插脚的伸出长度、相邻插脚的间距、插脚的厚度都按照实物的安装边界做了还原，因为这类继电器大多是配套标准接插件使用，插脚间距偏差超过0.5mm就会导致接插件无法正常插合，或者插合后接触不良出现回路压降过大的问题。从实际应用场景来看，这类24V继电器主要承担小电流控制大电流的通断作用，比如车载场景里的灯光回路、散热风扇回路、启动预供电回路，都会用到这类继电器，它的塑封结构可以抵御车载场景下的灰尘、溅水以及一定程度的振动，挂耳式安装也能在振动环境下保持固定牢靠，不会因为车辆行驶的颠簸出现松脱。

　　建模过程中没有做过度的细节简化，比如壳体表面的细微合模线、插脚根部的注塑包胶结构都做了对应还原，这些细节虽然不影响大的装配布局，但在做运动仿真、线束布线模拟的时候，细微的结构凸起可能会对线束的走线路径产生干涉，尤其是在空间紧凑的电控盒内部，几毫米的结构偏差就可能导致线束无法按设计路径固定。尺寸控制上，主体壳体的长宽高、挂耳的安装孔中心到壳体底面的距离、插脚端面到安装基准面的距离都控制在合理的误差范围内，和实物的安装边界保持一致，确保导入装配体后可以直接用来做安装位的开孔校验、接插件的配合模拟，不需要再做额外的尺寸修正。

　　另外在结构还原时也考虑了该类继电器的实际使用特性，比如壳体的封闭结构是为了实现基础的防护能力，所以建模时壳体的拼接处没有留多余的缝隙，还原了实际产品的密封压合结构，插脚与壳体的结合处也做了包胶凸起的还原，对应实际产品的密封结构，避免水汽从插脚缝隙进入壳体内部影响触点寿命。对于做设备电控设计的工程师来说，这类继电器模型的核心价值不是外观渲染的逼真度，而是安装尺寸的准确性、配合结构的还原度，毕竟在做整机三维布局的时候，需要用这个模型来确认安装位的空间是否足够，接插件插合后是否和周边的元器件、线束、结构件产生干涉，提前在设计阶段排除装配问题，减少后期打样整改的成本。
