四通道12V直流远程遥控继电器模组

在工业现场的分布式设备控制、小型物联网终端改造、家居智能改装场景里，这类四通道12V直流遥控继电器模组是非常实用的中间控制部件，它不需要布设长距离的控制信号线，就能通过433MHz射频信号实现远端负载的通断操作，解决了很多布线受限场景的控制痛点。从实际使用场景来看，这类模组常被用在户外照明的远端切换、小型农用设备的无线启停、车库门的遥控触发、老旧家电的智能化改造，还有工业流水线里零散工位的辅助信号切换，不需要复杂的编程配置，配对对应的射频遥控器就能直接投入使用，对现场调试人员的技术门槛要求很低。

从功能特性上看，这款模组集成了四个独立的继电器输出通道，每个通道都可以单独控制一路负载的通断，支持瞬发触发模式，也就是遥控器发出信号后继电器吸合预设时长后自动释放，适配点动控制的场景需求，比如道闸抬杆、门禁触发这类不需要持续保持通电的负载；也可以通过跳线配置为自锁模式，实现一次信号触发吸合、再次触发释放的状态保持，适配照明开关、设备电源通断这类需要持续保持状态的场景。模组的供电端直接适配12V直流输入，和工业现场常见的低压控制电源、车载电源、小型开关电源输出电压匹配，不需要额外加装电压转换模块，减少了外围电路的复杂度。板载的四个蓝色继电器都带有透明防护外壳，既可以避免安装过程中金属碎屑掉落到触点间引发短路，也能直观看到继电器吸合时的机械动作，方便现场排查故障。

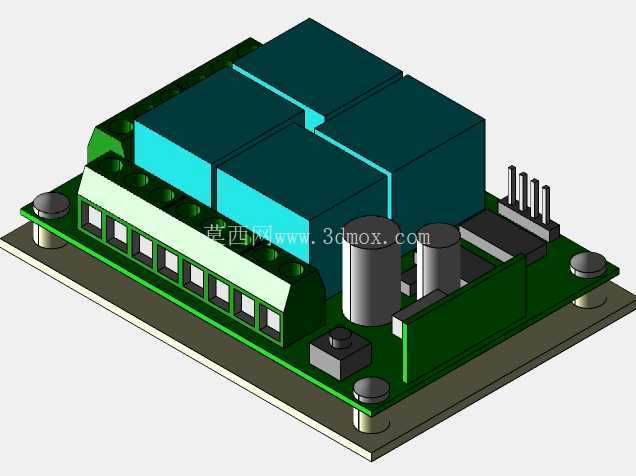

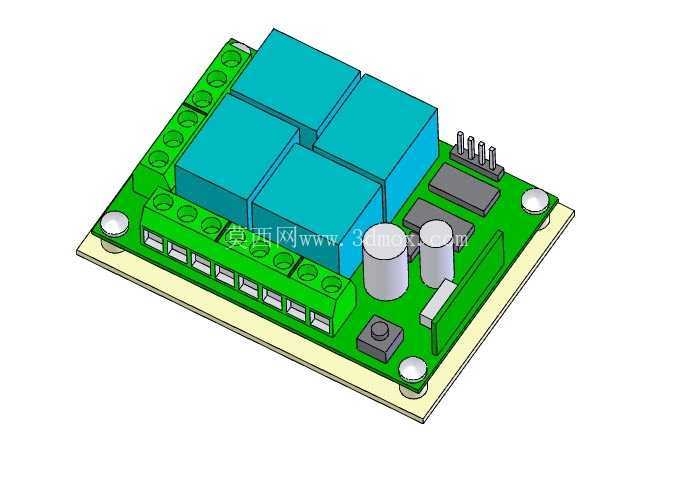

从设计思路上看，这款模组的PCB采用绿色阻焊工艺，板边预留了四个标准安装孔，孔位的位置和孔径都适配常用的M3铜柱或者自攻螺丝安装，安装孔周边做了露铜加固，避免多次拆装后焊盘脱落。接线端全部采用插拔式绿色接线端子，强电负载端和弱电控制端在板上做了分区布局，高压侧和低压侧的爬电距离满足低压电器的安全规范，避免接线时误碰引发的触电或者短路问题。板上集成了电源滤波电容，在供电电压存在小幅波动的时候可以稳定射频接收模块和继电器驱动电路的工作电压，减少因为电压波动导致的误触发问题；射频接收天线的预留接口布置在板边位置，不会被板上的金属元件或者继电器外壳遮挡信号，保证射频信号的接收灵敏度。四个继电器呈2×2矩阵排布在PCB中部，驱动三极管和续流二极管布置在继电器和接线端子之间，每个继电器的线圈两端都并联了续流二极管，在继电器断开的瞬间释放线圈的反向电动势，避免反向电压击穿前端的驱动元件，延长模组的使用寿命。

从安装边界来看，这款模组的整体外形方正，板上最高的元件是继电器本体，整体高度控制在常规低压电器模组的安装尺寸范围内，可以直接安装在标准的小型塑料防水接线盒内，适配户外安装的防护需求。接线端子的引脚间距满足安规要求，接入10A以内的阻性负载时不需要额外扩容，每个通道的输出端都预留了两个接线位，方便同时接入火线和零线的通断控制，或者单路并联扩容使用。板载的状态指示灯对应每个继电器通道，继电器吸合时对应指示灯点亮，即使在光线不好的设备柜内也能快速判断每个通道的工作状态。射频接收模块的解码电路做了屏蔽处理，减少板上继电器动作时的电磁干扰对射频信号接收的影响，在周边存在一定电磁干扰的工业现场也能稳定工作，不会出现误触发或者信号丢失的问题。在实际选型时，这类模组不需要复杂的二次开发，只要匹配对应的供电电压和通道数，就能快速集成到现有的控制系统里，大幅缩短小型控制项目的开发周期，降低布线施工的成本。
