Seeed XIAO nRF54L15开发板结构设计

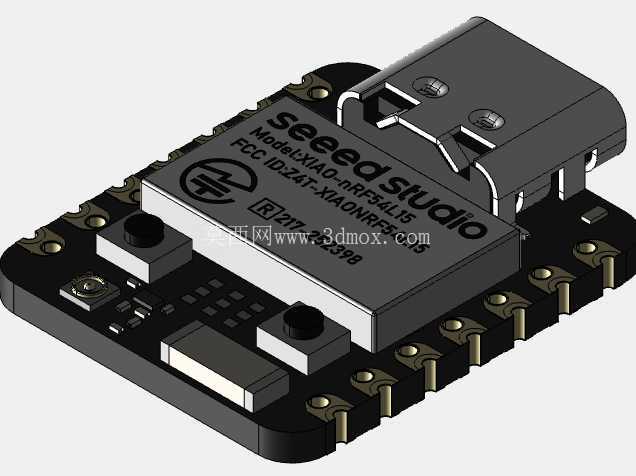

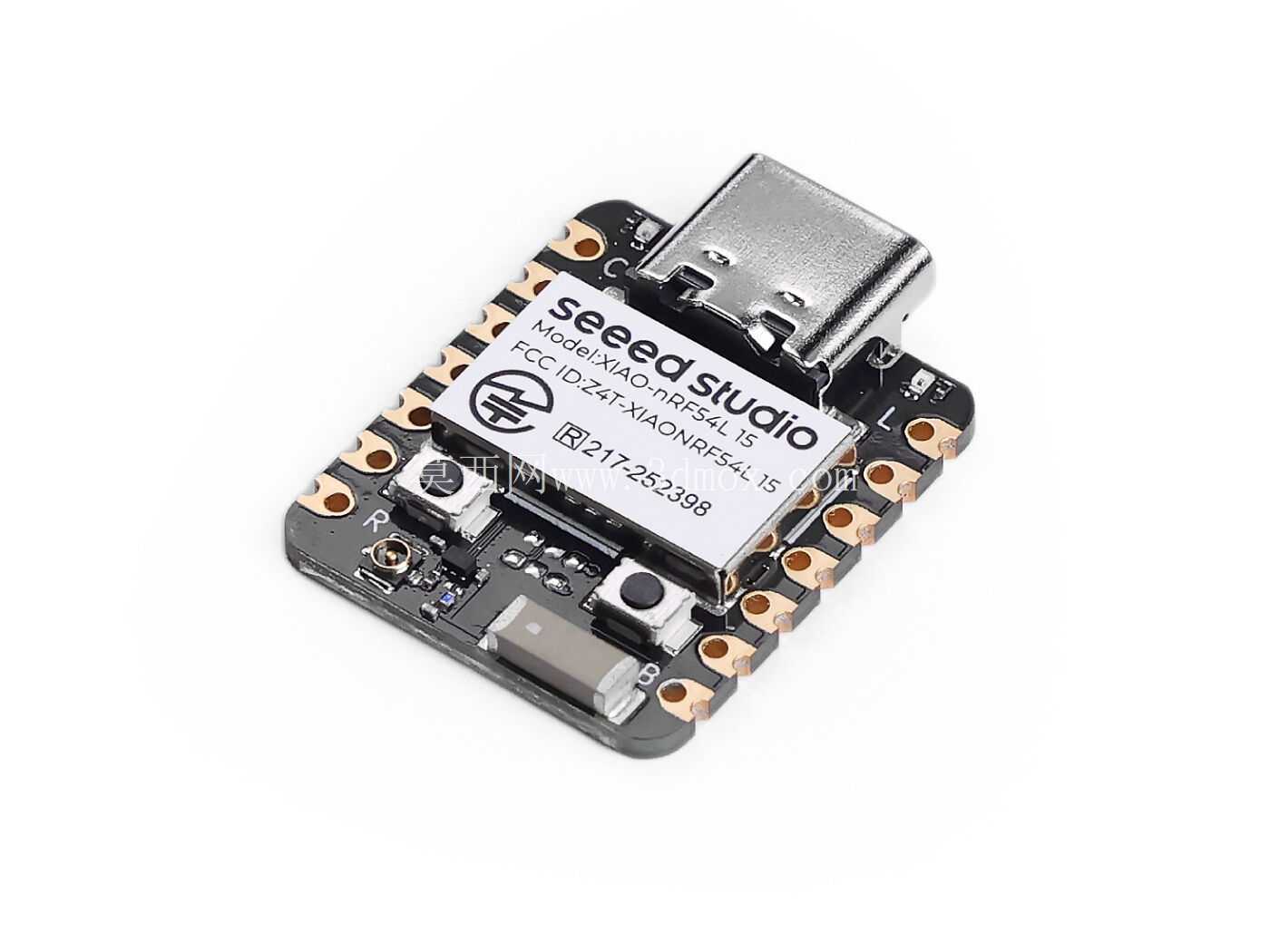

　　板载Type-C接口布置在板体短边的居中位置，接口外壳突出板面高度控制在2.5mm，做外壳开孔时只需要预留9mm×3.2mm的避让空间，接口周围0.8mm范围内不布置任何高位元件，避免插拔Type-C插头时和外壳结构产生干涉。板上的两个物理按键分别布置在Type-C接口同侧的两个角位，按键键帽高出板面0.9mm，做外壳按键触发结构时，不需要额外加加长按键柱，直接用壳体上的0.6mm壁厚的弹性触臂就能完成触发，按键按压力度控制在160g左右，误触概率极低。板上的复位按键和用户按键之间预留了3mm的间距，手指按压时不会出现同时触发两个按键的情况。在做低功耗物联网终端的结构适配时，最先要卡准的就是核心主控板的安装边界，这款拇指大小的主控板，刚好适配穿戴式传感节点、小型环境采集终端、智能家居子节点这类对安装空间有严苛限制的场景。从结构设计角度看，整板采用邮票孔半孔工艺做板边焊盘，16个GPIO引脚沿板体长边两侧排布，焊盘中心距严格遵循1.27mm标准间距，既可以直接通过排针插接在扩展载板上，也能直接回流焊在定制主板上，两种安装方式都预留了足够的工艺公差，不会出现引脚对位偏移的问题。

　　从功能适配的角度，这款主控板支持BLE6.0、Matter、Thread、Zigbee多协议栈，在做智能家居类产品结构设计时，不需要额外增加多协议通讯模组，直接用这块板就能完成跨生态的设备互联，板载的128MHz Cortex-M33内核搭配1.5MB NVM，足够承载边缘端的数据预处理逻辑，不需要额外外挂存储芯片，能进一步压缩终端产品的整体板卡尺寸。板载的电池充电管理电路支持单节锂聚合物电池直接供电，充电接口和Type-C复用，在做便携类传感终端时，不需要额外设计充电管理电路，只需要预留电池仓的安装空间，把电池触点直接接到板上对应的供电焊盘即可，板上的电源回路做了分区铺地，高频通讯部分和电源部分做了完整的地隔离，不会出现电源纹波影响无线通讯灵敏度的问题。

　　在做安装固定设计时，整板没有预留螺丝安装孔，因为本身尺寸极小，重量只有不到3g，完全可以通过板边焊盘焊接固定，或者用耐高温双面胶直接粘贴在壳体内壁，粘贴区域选在板体背面没有元件的空白区域，粘贴面积只需要10mm×10mm就能满足常规跌落测试的固定强度要求。板上的所有元件最高高度不超过3mm，除了Type-C接口之外，其余元件最高高度都控制在1.8mm以内，整板厚度加上最高元件的总厚度不到4mm，做超薄类穿戴设备的结构设计时，内部堆叠空间只需要预留4.5mm的高度余量就能完成装配。

　　板上的状态指示灯布置在板体的边角位置，做壳体透光设计时，只需要在对应位置预留1mm直径的导光柱安装孔，导光柱直接抵近LED灯珠，不需要额外做散光结构就能清晰看到设备的运行状态。从结构可靠性角度，板上的所有贴片元件都做了圆角焊盘设计，回流焊接时的元件偏移公差控制在0.1mm以内，板边的邮票孔焊盘做了沉金处理，抗氧化能力强，长时间在温湿度变化的环境下使用也不会出现接触不良的问题。在做户外类传感节点设计时，整板可以通过三防漆涂覆处理提升防护等级，因为板上没有可调元件、接插件这类需要裸露的部件，涂覆后不会影响设备的正常功能，Type-C接口可以额外配防水硅胶塞满足IP65级别的防护要求。这款主控板的尺寸边界刚好卡在可穿戴设备、微型传感终端的黄金尺寸区间，不需要额外裁剪板卡就能直接适配绝大多数紧凑型物联网终端的内部堆叠空间，在做结构设计时，只需要根据接口位置预留对应的开孔和避让空间，不需要额外为板卡设计复杂的固定结构，能大幅缩短紧凑型物联网产品的结构开发周期。
