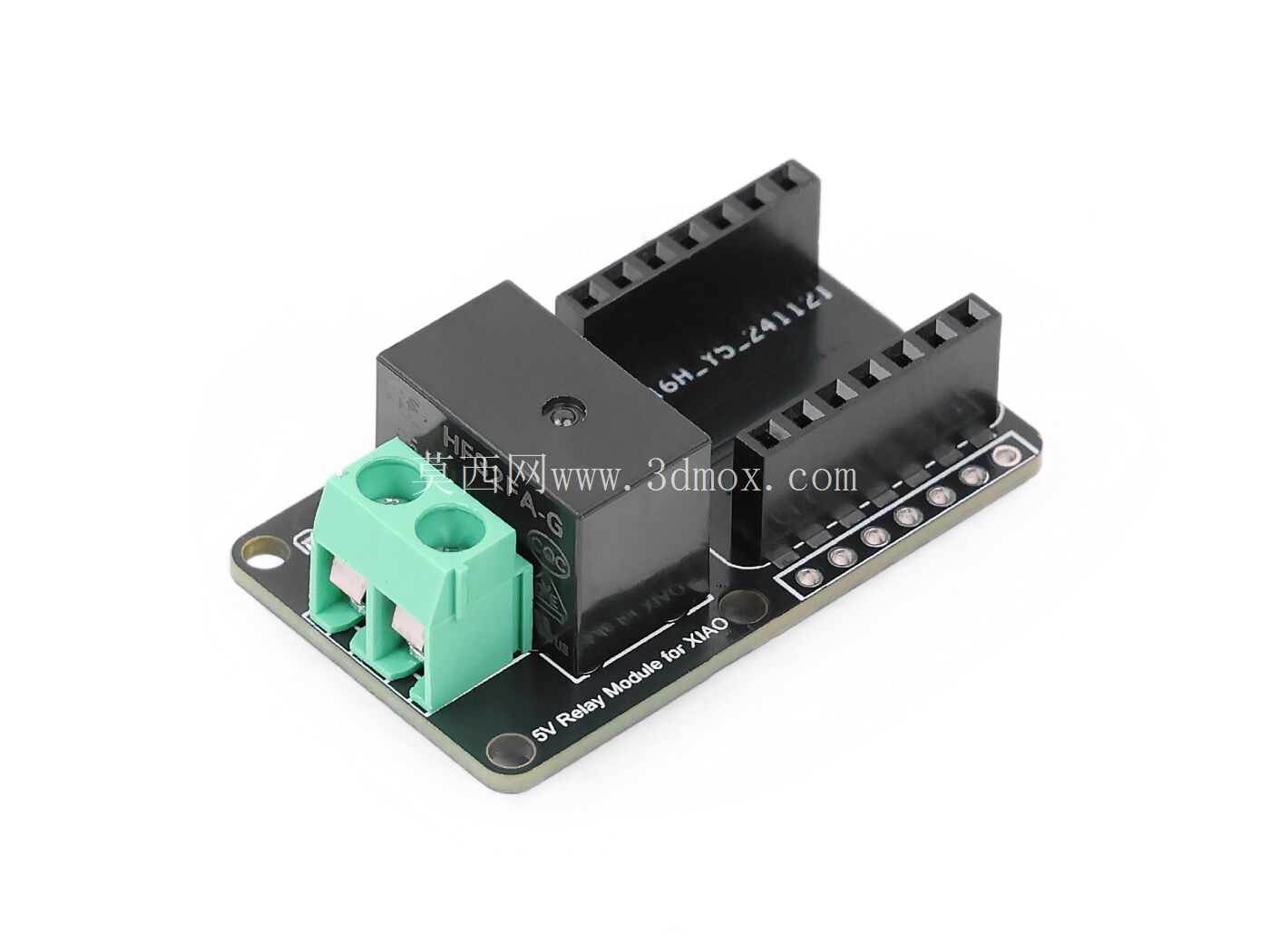

适配Seeed Studio XIAO的单通道继电器扩展板

在做小型物联网节点、桌面级自动化装置的电控部分选型时，很多工程师会优先选用Seeed Studio XIAO系列主控，这类主控体积小巧、外设接口丰富，但本身IO口的驱动能力有限，无法直接驱动稍大功率的负载，这时候配套的继电器扩展模块就成了刚需。这款单通道5V继电器扩展板，就是完全围绕XIAO系列主控的安装尺寸做的适配设计，不需要额外飞线或者转接，直接叠插就能完成硬件连接，能大幅缩减小型控制项目的硬件搭建周期。

从实际使用场景来看，这款扩展板覆盖的需求非常广：做家庭智能改造时，可以用它控制台灯、小功率排插、玄关灯这类220V交流负载的通断，不需要额外搭建驱动电路；在小型自动化实验装置里，它可以控制微型气泵、电磁阀、直流小电机的供电回路，完成简单的时序动作控制；甚至在一些桌面级创客项目里，用它控制电控锁、警示灯这类外设也完全适配，5V的线圈供电和XIAO主控的供电电压匹配，不需要额外做电源转换，单路的触点容量足够覆盖绝大多数小型低压、高压小功率负载的通断需求。

功能设计上，这款扩展板选用的是HF32FA-G型功率继电器，这款继电器本身就是针对小型控制设备设计的，触点接触电阻小，吸合、释放的响应速度快，机械寿命长，适合频繁通断的控制场景。板载的接线端子采用绿色插拔式端子，接线时不需要焊接，只需要把剥好的线芯插入端子拧紧螺丝即可，后期维护更换也很方便，端子的引脚间距符合通用低压接线的安全规范，不同回路之间的爬电距离满足小功率控制场景的绝缘要求。扩展板和XIAO主控的连接采用标准的排针排母叠插结构，引脚定义完全匹配XIAO系列的官方引脚排布，插装后不会出现引脚错位的问题，主控的所有闲置IO口都不会被遮挡，后续如果需要外接其他传感器，依然可以通过排针引出接线。

从结构设计的细节来看，整块扩展板采用圆角矩形的PCB外形，四个角预留了标准的安装孔位，安装孔的孔径适配M2规格的铜柱或者螺丝，既可以直接叠插在XIAO主控上组成整体模块安装，也可以通过铜柱将扩展板和主控一起固定在设备外壳或者安装支架上，安装边界和XIAO主控本身的尺寸差控制在极小范围内，不会额外占用过多的安装空间，非常适合对体积有严格要求的小型控制项目。PCB板上继电器的摆放位置经过优化，线圈部分和高压触点部分做了清晰的区域划分，丝印层明确标注了每个接线端子的功能、继电器触点的常开常闭定义，接线时不需要额外查阅原理图就能完成接线，能有效降低接错线的概率。板载的继电器驱动电路做了三极管放大处理，主控IO口输出的小信号经过放大后再驱动继电器线圈，不会出现IO口驱动能力不足导致继电器无法可靠吸合的问题，同时电路上预留了续流二极管，能吸收继电器线圈断开时产生的反向电动势，避免反向电压击穿主控IO口，提升整个模块的运行可靠性。

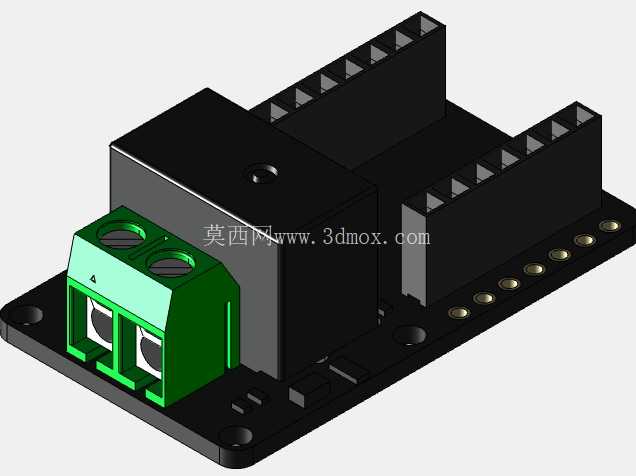

在实际建模和选型参考时，这款扩展板的三维模型完整还原了PCB板厚、排针高度、继电器本体高度、接线端子的外形尺寸，以及各个安装孔的精确位置，工程师在做整体设备的结构设计时，可以直接把这个模型导入装配体，验证模块和外壳、其他周边零件的安装间隙，提前排查干涉问题。比如在设计小型智能控制盒的外壳时，可以根据模型的总高度预留内部安装空间，根据接线端子的位置预留接线开口，根据安装孔的位置设计外壳内部的固定柱，不需要反复打样测试就能确定结构尺寸，能有效缩短产品的开发周期。和市面上通用的继电器模块相比，这款专为XIAO设计的扩展板没有多余的外接引线，整体结构紧凑，叠插后整体厚度薄，在空间受限的应用场景里优势非常明显，不需要额外占用过多的柜内或者设备内部空间，接线完成后整体整洁度更高，也减少了飞线带来的接触不良、短路等隐患。

从负载适配的角度来说，这款继电器的触点参数可以满足常见的小功率负载控制需求，不管是直流低压负载还是交流市电小功率负载，都能实现可靠的通断控制，触点的材质选用了抗电弧烧蚀的合金材料，在额定负载下的通断寿命能满足长期使用的要求，不需要频繁更换继电器。模块本身的供电直接从XIAO主控的5V引脚取电，不需要额外外接电源，整个控制模块只需要给主控供5V电源就能正常工作，简化了整个系统的供电设计，减少了电源线路的接线数量，对于快速搭建原型项目来说非常友好。
