SHF16菱形法兰线性轴支撑固定座

　　在自动化输送线、3D打印设备运动模组、小型包装设备进给机构、桌面型数控雕刻机的直线传动系统中，光轴作为直线运动的核心导向部件，其端部或中间段的固定支撑结构直接决定了整套运动机构的运行精度与长期稳定性，SHF16规格的菱形法兰线性轴支撑就是针对16mm直径光轴开发的专用支撑固定元件。这类支撑件的核心作用是为光轴提供刚性固定基准，避免光轴在滑块往复运动过程中出现径向窜动、端部翘曲，尤其是在跨距较长的光轴布置场景中，合理布置该类支撑座可将光轴的挠度控制在允许范围内，保证运动滑块的运行平顺性，降低导向部件的异常磨损。

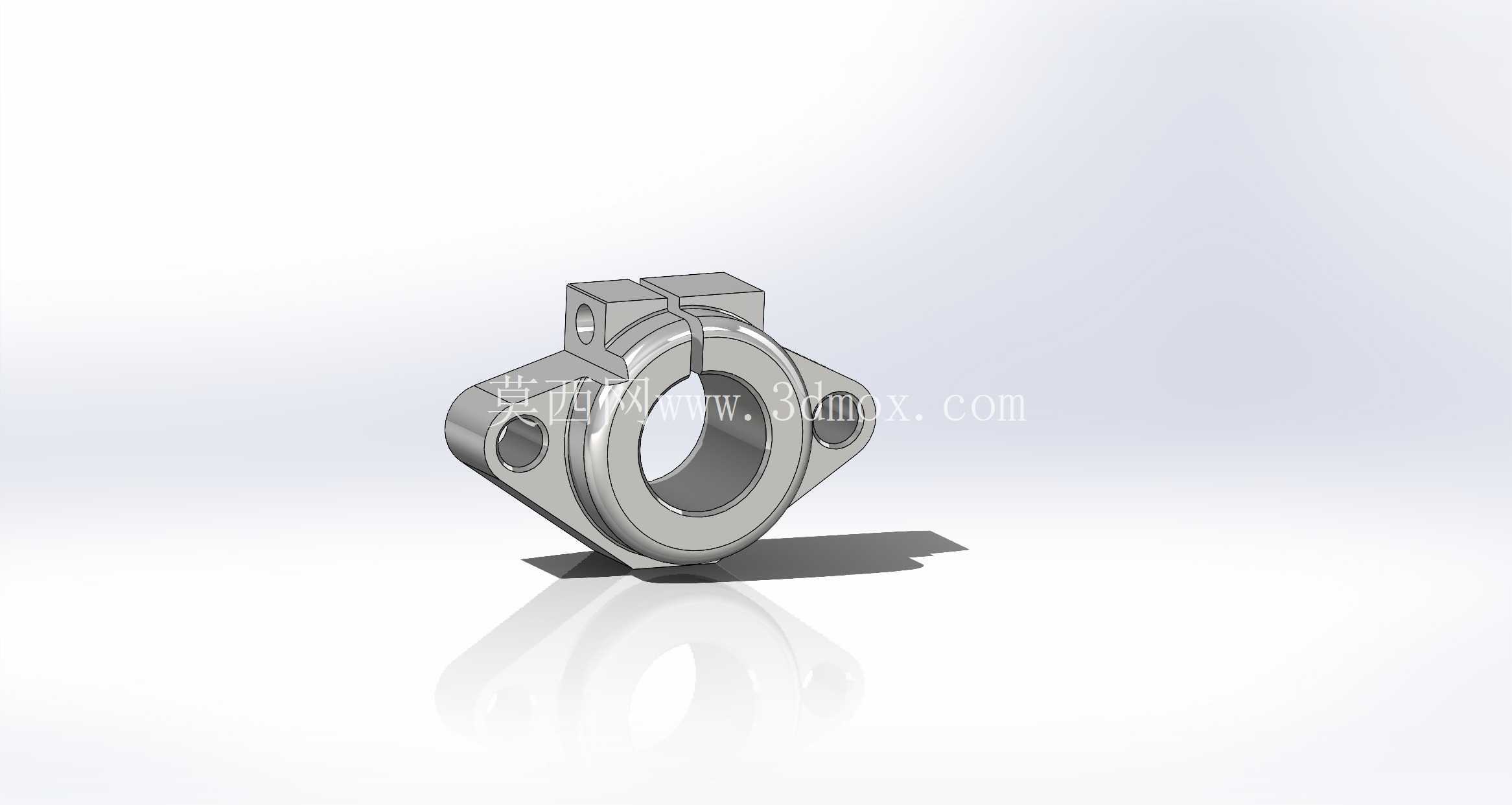

　　从结构设计来看，该支撑座采用对开式夹紧结构，主体为带菱形安装法兰的支撑基座，上部设置开口夹紧槽，通过顶部的锁紧螺栓收紧开口，即可穿入对应直径的光轴完成锁紧固定，这种设计相比传统的顶丝固定结构，对光轴的抱紧力更均匀，不会在光轴表面形成顶丝压痕，也避免了长期运行后顶丝松动导致的轴位偏移。支撑座的中心孔与安装法兰面保持严格的垂直度公差，安装后光轴的轴线与设备安装基面的平行度可得到有效保证，法兰端的两个安装孔采用对角布置的菱形布局，相比圆形法兰的四孔安装结构，在保证安装强度的前提下减少了紧固件数量，同时菱形轮廓的占用空间更小，适合在安装空间局促的紧凑型设备内部布置。

　　在实际选型应用中，需要先确认光轴的公称直径为16mm，再核对支撑座的安装边界尺寸：支撑座的总高度需匹配设备安装板到光轴中心的高度要求，两个安装孔的中心距需与安装板上的预制孔位对齐，避免现场二次打孔破坏安装基面的平面度。安装过程中，需要先将支撑座通过螺栓预固定在安装基面上，不要完全锁紧安装螺栓，穿入光轴并调整好光轴的同轴度、水平度后，先锁紧支撑座上部的夹紧螺栓将光轴固定，再逐次拧紧法兰面的安装螺栓，这样可以避免安装过程中产生的内应力导致光轴弯曲，影响后续运动精度。该支撑座的材质通常采用铝合金一体加工成型，表面做阳极氧化处理，兼顾了结构强度与轻量化需求，在一些有耐腐蚀要求的工况下，也可选用不锈钢材质的同规格产品。

　　在实际设备运维中，这类支撑座属于免维护部件，只要安装时锁紧力矩符合要求，长期运行中很少出现故障，若设备运行中出现光轴异响、运动卡顿的情况，可先检查支撑座的夹紧螺栓是否松动，安装基面是否出现变形，不要盲目拆卸支撑座破坏原有装配精度。在多轴联动的小型自动化设备中，这类支撑座常和直线轴承、导向光轴、驱动丝杠配合使用，组成完整的直线运动模组，其统一的安装高度基准可以大幅降低模组装配时的调校工作量，缩短设备的装配周期。针对不同的安装场景，同系列的支撑座还有卧式、立式等不同结构形式，而菱形法兰的结构因为安装灵活、占用空间小，是紧凑型设备设计中优先选用的结构形式，在一些非标自动化设备的定制设计中，设计人员也常以该类标准支撑座的安装尺寸为基准，进行周边结构的适配设计，减少非标加工件的数量，降低设备的整体制造成本。
