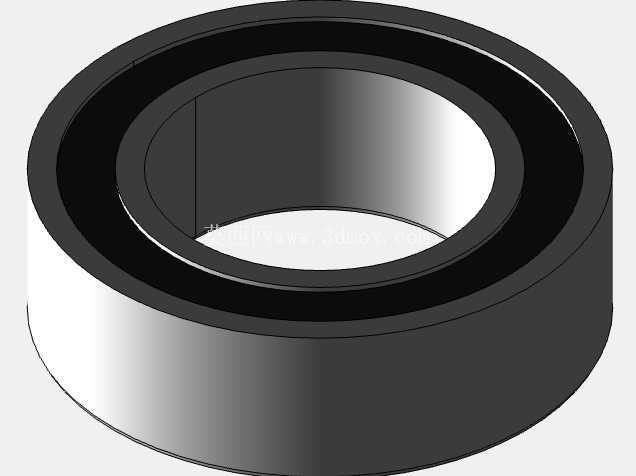

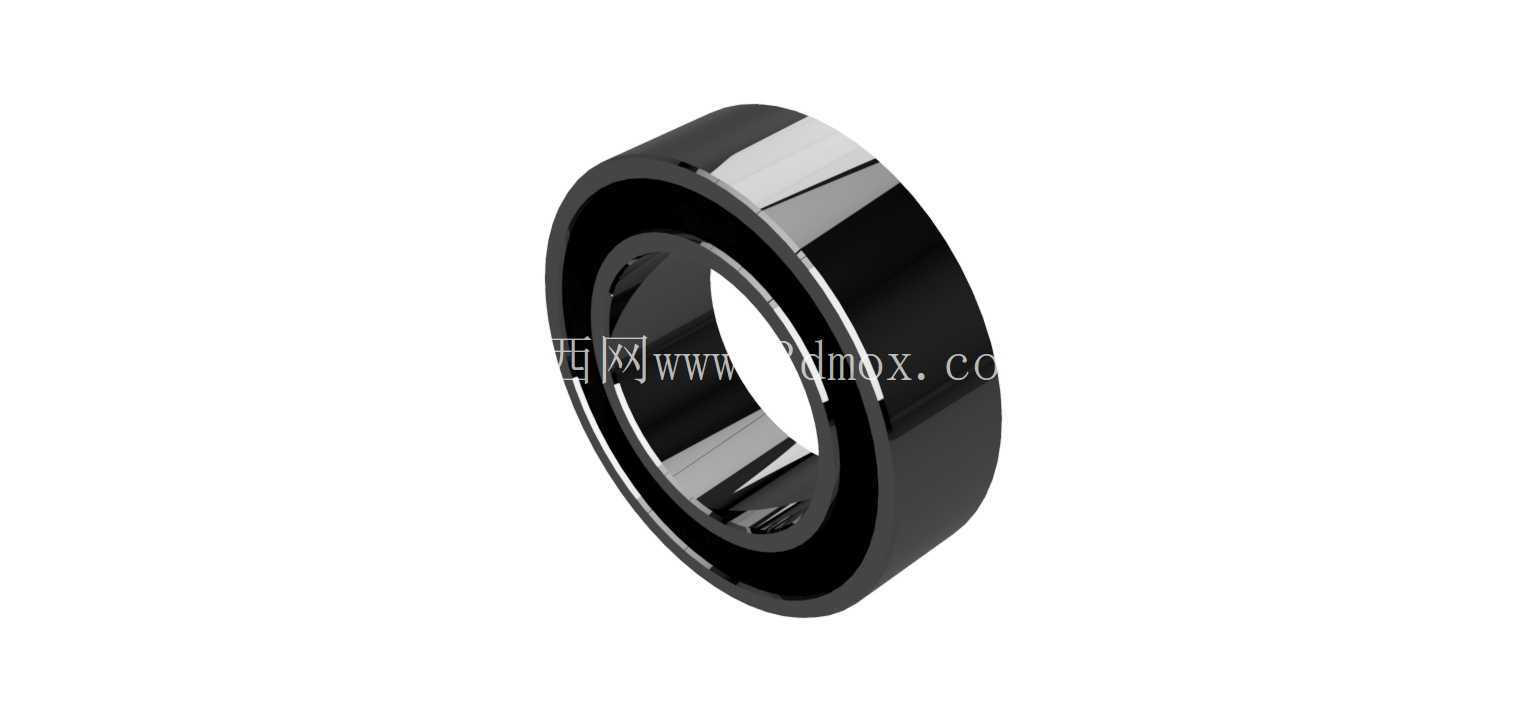

106-2RS双面密封深沟球轴承结构

在小型传动机构、遥控模型动力系统、微型家电旋转工位这类对径向空间限制严格的场景里，106-2RS这类微型深沟球轴承的选型匹配，往往直接决定整套机构的运转寿命与噪音表现。做这套结构建模的时候，最先要锚定的是安装边界：这类微型轴承的内孔适配6mm直径的转轴，外径17mm，宽度6mm，属于英制微型轴承里的常用规格，双面带接触式橡胶密封的设计，本身就是为了阻挡外界粉尘、水汽进入滚道，同时锁住内部填充的润滑脂，不需要日常频繁补脂维护，适配那些装配后很难拆解维护的紧凑工位。

建模过程里没有做简化处理，从内圈、外圈的滚道曲率开始，严格匹配钢球的直径与曲率系数，滚道的沟曲率半径比钢球半径大出的余量，是按照微型轴承的径向游隙组别来设定的，既不能留太大游隙导致转轴运转时出现径向窜动，也不能把游隙做太小，避免低温环境下润滑脂粘度上升后出现卡滞。保持架采用的是浪形冲压保持架结构，兜孔的间隙刚好能兜住钢球，不会在高速旋转时出现钢球与保持架的撞击，这一点在模型动力系统里尤其重要——模型电机的转速动辄上万转，保持架的动平衡精度如果没控制好，很容易出现高频啸叫。

很多人做微型轴承建模的时候容易忽略密封件的结构，这套模型里的2RS密封，是带内唇口的接触式密封，唇口与内圈的密封槽是过盈配合，过盈量控制在0.1mm以内，既能保证密封效果，又不会因为接触压力过大导致运转阻力飙升。之前做遥控车传动系统选型的时候，曾经试过用开式的同尺寸轴承，跑过几次沙地之后滚道就进了细沙，转动阻力陡增，甚至出现钢球卡滞的情况，换成2RS密封款之后，只要不是长时间浸泡在水里，基本能覆盖整个模型的使用周期。

从安装适配的角度来说，这类轴承的内圈与转轴的配合一般选过渡配合，外圈与轴承座孔的配合选间隙配合，方便装配的时候直接压入，不需要额外的加热工装，毕竟微型轴承的套圈壁厚很薄，如果配合过盈量太大，压装的时候很容易导致套圈变形，直接把滚道的圆度破坏掉，运转的时候就会出现卡顿。建模的时候特意把内圈、外圈的倒角尺寸做了还原，两端的0.3mm倒角，既是为了压装的时候引导对位，也能去除机加工后的锐边，避免装配时割伤安装孔的内壁或者转轴表面。

实际应用里，这类轴承除了用在遥控模型的车轮、传动齿轮箱位置，还常见于小型伺服电机的输出端、3D打印机的挤出机旋转工位、小型风扇的电机支撑位，这些场景的共同特点是径向载荷不大，转速偏高，安装空间紧凑，不需要承受大的轴向载荷——深沟球轴承本身能承受的单向轴向载荷有限，一般不超过额定径向载荷的四分之一，所以选型的时候如果有持续轴向力的工位，就不能用这类轴承，得换成角接触的结构。

建模时还原的钢球数量是按照标准载荷等级设定的，满装钢球的话虽然能提升径向承载能力，但会失去保持架的分隔作用，高速下钢球之间的互相摩擦会快速升温，润滑脂失效速度会快很多，所以常规工况下还是用带保持架的标准钢球数量配置。另外套圈的材质设定为高碳铬轴承钢，淬火后的硬度在HRC61-65之间，滚道表面的粗糙度要求达到Ra0.2以下，这样才能保证钢球滚动时的平顺性，降低运转噪音。密封件的材质是丁腈橡胶，耐温范围在-30℃到120℃之间，覆盖绝大多数民用小型设备的工作温度区间，不会因为短时间的温度升高出现密封件老化变形的问题。

很多新手在做这类微型轴承的装配建模时，容易把钢球与滚道的接触设置成全过盈，实际上真实的轴承装配后，钢球与滚道之间是存在微小游隙的，只有在承受径向载荷的时候，承载区的钢球才会与内外圈滚道形成接触应力，非承载区的钢球是处于轻微间隙的状态，这一点在做运动仿真的时候尤其要注意，如果把接触设置成全过盈，仿真出来的运转阻力会比实际情况大很多，完全不符合真实工况。
