VGZF85两级行星齿轮变速传动结构

在自动化产线伺服传动、精密机床进给、工业机器人关节驱动这类对传动精度、回差控制有严苛要求的场景里，两级行星结构的变速单元一直是选型时的核心考量部件，本次呈现的VGZF85传动结构，正是针对法兰安装式伺服配套场景开发的精密传动方案。从实际落地的工况来看，这类传动单元常被用在需要匹配伺服电机高转速输入、同时输出大扭矩且保证传动刚性的工位，比如包装设备的分度转台驱动、锂电设备的卷绕机构进给、数控雕刻机的Z轴传动，这些场景既要求传动单元能承受频繁正反转的冲击载荷，又要保证长期运行下的传动精度保持性，不能出现明显的回差扩大问题。

从结构设计思路来看，这款两级变速结构采用了直齿行星传动的排布逻辑，输入端采用标准法兰对接界面，能直接适配市面主流的80框号、90框号伺服电机安装，无需额外定制转接法兰，安装止口的配合公差按照H7/k6的过渡配合设计，既能保证装配时的同轴度要求，又不会出现装配卡滞、拆卸困难的问题。第一级行星架采用一体化加工结构，太阳轮与电机输出轴采用键连接传动，避免了抱紧连接在大扭矩冲击下出现的打滑问题，三个行星轮均采用满装滚针轴承支撑，相比传统的滚珠轴承支撑结构，能在有限的径向空间内获得更高的承载能力，同时减少了行星轮的支撑间隙，从结构根源上降低了传动回差。第二级传动的内齿圈与壳体采用过盈配合加定位销的固定方式，避免了螺栓连接在长期交变载荷下出现的松动问题，内齿圈的齿部经过氮化处理，表面硬度达到HRC58-62，芯部保持足够的韧性，能承受反复的冲击载荷而不会出现齿面崩裂的问题。

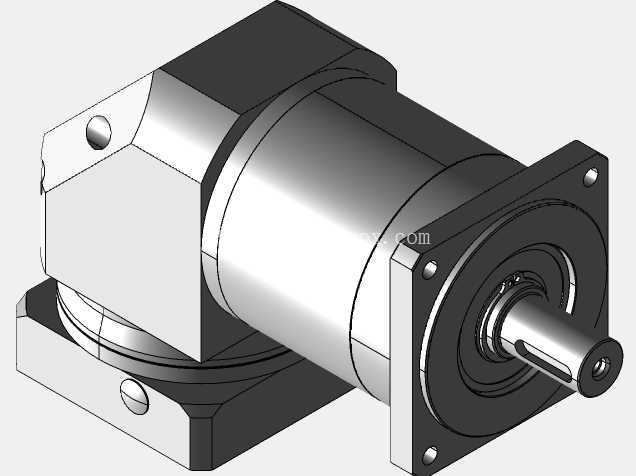

从安装边界尺寸来看，这款传动单元的法兰安装面为标准方形法兰，安装孔位采用对角通孔设计，四个安装孔的位置度公差控制在0.02mm以内，能保证与设备安装面的精准对接，输出轴采用带键槽的圆柱轴结构，轴伸长度、键槽尺寸均符合通用传动部件的安装规范，可直接配套同步轮、齿轮、联轴器等标准传动件，无需二次加工。壳体采用方形加圆柱的组合外形，靠近安装法兰的位置设计有两个对称的锁紧螺孔，方便在装配调试时使用工装固定传动单元，避免安装过程中壳体受力转动导致内部齿轮错位。壳体表面做了硬质阳极氧化处理，既能在工业车间的多尘、有少量切削液飞溅的环境下起到防锈作用，又能提高壳体的表面硬度，避免安装过程中出现磕碰划伤。

在实际功能特性上，这款25:1速比的两级传动结构，能将伺服电机的高转速低扭矩输出，转换为低转速大扭矩的输出特性，同时通过两级行星的均载设计，将输入的动力均匀分配到三个行星轮上，相比单级行星结构，在相同的外形尺寸下能获得更大的减速比，同时保证传动效率维持在90%以上，不会因为速比增大而出现过多的功率损耗。90度安装的结构特性（注：此处指法兰安装面与输出轴垂直的直角安装适配性），让这款传动单元能适配安装空间局促、需要动力转向传递的工位，比如设备侧装的驱动轴、垂直布局的升降机构，不需要额外增加转角传动箱就能完成动力的垂直传递，减少了整个传动链的部件数量，也降低了多个传动部件串联带来的累计误差。

从建模细节来看，整个结构的所有配合面都做了公差适配的建模处理，比如轴承安装位的台阶高度、密封槽的尺寸、齿轮啮合的侧隙预留，都完全按照实际加工的工艺要求进行绘制，每个零件的建模都考虑了实际加工时的退刀槽、倒角、圆角等工艺结构，不存在无法加工的理想尖角、零厚度结构，不管是用来做设备整体的装配干涉检查，还是用来做有限元分析的载荷仿真，亦或是拆解零件做加工工艺的编制，都能直接复用模型数据，不需要再做额外的结构补全。输出端的密封结构采用骨架油封设计，建模时还原了油封的安装槽尺寸、密封唇口的压缩量，能保证在长期运行时，内部的润滑脂不会出现泄漏，外部的粉尘、切削液也不会进入壳体内部侵蚀齿轮和轴承，延长了整个传动单元的维护周期。
