适配RS-500电机的四级行星减速装置

在小型移动机器人、遥控模型车、桌面级自动化执行机构这类对动力输出扭矩与安装空间有双重约束的场景里，适配小功率直流电机的行星减速装置一直是结构选型阶段的核心部件，这款四级减速结构的减速装置，正是针对RS-500系列有刷直流电机的安装接口做的匹配设计，从结构布局到安装边界都围绕小空间大减速比的需求做了平衡。

从实际使用场景来看，这类减速装置常被用在1/10比例以内的遥控攀爬车、教育类竞赛机器人的行走驱动端，或是小型自动化设备里需要低转速大扭矩输出的轻载传动工位，比如桌面分拣机构的拨杆驱动、小型传送带的动力端，这类场景的共性是动力源本身转速高、输出扭矩小，无法直接驱动负载，需要通过减速结构把电机的高转速转换成低转速大扭矩的输出，同时还要保证传动回程间隙控制在可接受范围内，避免传动过程中出现明显的空程，影响动作精度。

这款减速装置采用四级行星轮系串联的结构，最终实现528:1的减速比，这个减速比参数的选择是经过实际场景验证的：RS-500电机在额定12V供电下空载转速通常在15000rpm上下，经过528:1减速后，输出轴空载转速大概在28rpm左右，额定负载下转速会进一步落到20rpm上下，这个转速区间刚好匹配小型移动设备的行走速度需求，不会出现速度过快难以控制的问题，同时输出扭矩经过四级放大后，足够驱动1-2kg的负载完成爬坡、越障这类动作，不需要额外增加传动结构。

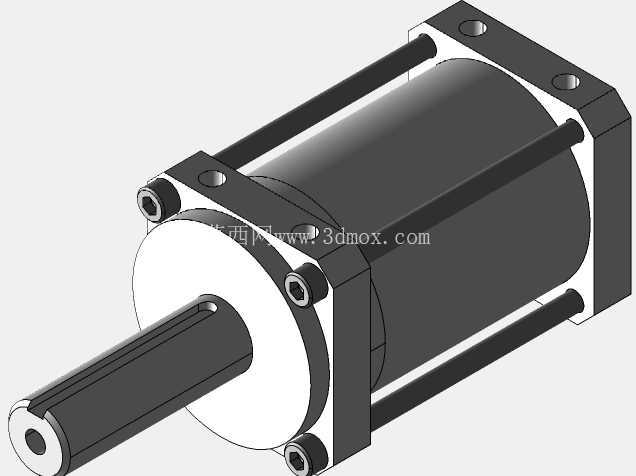

设计思路上，整个减速装置采用方形法兰外筒搭配贯穿式拉杆的锁紧结构，外筒的方形截面一方面是为了在安装时可以直接卡在设备的安装槽内，防止减速装置工作时随输出轴转动，另一方面方形结构相比圆形外筒在同截面尺寸下能提供更大的内部空间，容纳四级行星轮系的排布，不需要额外增大整体外径。贯穿式的长拉杆从输出端法兰一直延伸到电机连接端法兰，把各级内齿圈、行星架都压紧在两个法兰之间，这种结构相比每级齿圈单独用螺丝固定的设计，减少了零件数量，同时装配时只需要锁紧四根拉杆的螺母就能完成整体组装，装配效率更高，也避免了多级连接带来的累积同轴度误差。

安装边界方面，这款减速装置的输入端完全匹配RS-500电机的标准安装孔位与输出轴轴径，电机输出轴直接插入第一级太阳轮的内孔中，通过D型切面传递扭矩，不需要额外做联轴器连接，进一步缩短了电机加减速装置的整体轴向长度，适合安装空间轴向尺寸受限的场景。输出端采用单伸轴结构，轴端做了平面铣边，方便安装同步轮、车轮、联轴器这类传动件，输出轴的支撑采用两端深沟球轴承的结构，相比铜套支撑的结构，能承受更大的径向负载，在车轮受到侧向冲击力的时候，不容易出现轴变形或者卡滞的问题。

从结构细节来看，每一级行星轮都采用三个行星轮均匀排布的设计，这种排布方式可以让太阳轮受到的径向力相互抵消，减少太阳轮轴的受力，提升传动效率与使用寿命，内齿圈采用粉末冶金工艺加工的话，既能保证齿形精度，又能控制零件成本，适合批量生产。各级行星架采用一体式注塑或者金属粉末烧结成型，行星轮的支撑轴直接压入行星架的安装孔内，减少了装配环节的零件数量，同时保证了行星轮轴的位置精度，避免因为行星轮轴位置偏差导致的传动卡滞、噪音过大的问题。

在实际选型使用时需要注意，这类大减速比的行星减速装置因为传动级数多，反向驱动的阻力较大，也就是输出轴很难被外力转动，这个特性在行走驱动场景里是优势，可以实现断电自锁的效果，避免设备在斜坡上因为自重下滑，但如果是需要反向传动的场景就不适用。另外安装时要保证电机轴与减速装置输入太阳轮的同轴度，虽然太阳轮和电机轴之间有一定的间隙补偿量，但如果同轴度偏差过大，还是会导致第一级轮系磨损加快，传动噪音变大。

整个结构的三维建模过程中，需要重点关注各级行星轮与太阳轮、内齿圈的齿侧间隙，还有各级行星架之间的轴向间隙，间隙过大会导致回程间隙超标，传动精度下降，间隙过小则会导致装配困难，传动阻力变大，甚至在温度变化的时候因为热胀冷缩出现卡滞。另外四根拉杆的锁紧力要均匀，避免因为锁紧力不均导致两端法兰平行度偏差，进而影响轴承的同轴度，导致输出轴转动阻力变大。
