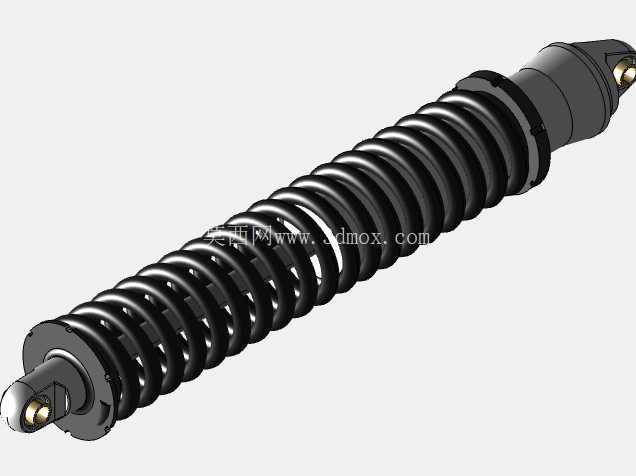

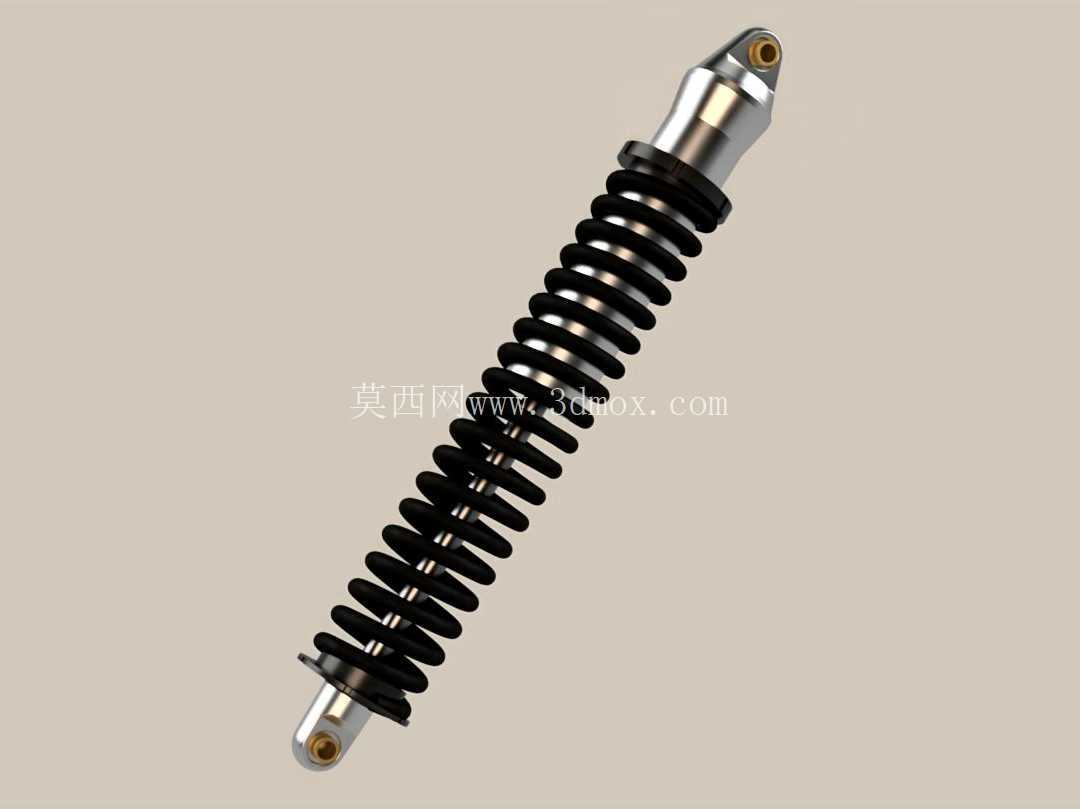

ProTech600S螺旋弹簧悬架结构设计

这款螺旋弹簧悬架的设计，核心围绕乘用车辆底盘行驶系统的减震缓冲需求展开，在日常铺装路面行驶、非铺装路面越野场景下都能适配对应的载荷传递与震动过滤需求。从实际装车应用来看，这类螺旋弹簧搭配阻尼芯的结构，多用于轻型越野车辆、改装乘用车辆的底盘悬挂位置，承担着车身与车轮之间的力传递作用：车轮接触路面产生的垂直方向冲击，会先通过下端安装耳传递到阻尼活塞杆，再经由螺旋弹簧的形变吸收大部分冲击能量，同时阻尼芯内部的液压结构会抑制弹簧的多余往复弹跳，避免车身出现多余的上下余震，保证行驶过程中轮胎与路面的贴合度，提升操控稳定性与乘坐舒适性。

从结构设计思路来看，整体采用同轴集成式布局，将阻尼油缸与螺旋弹簧嵌套在同一轴线上，最大化压缩了悬挂总成的径向占用空间，便于在底盘轮舱内布置，不会与转向拉杆、刹车管路、轮拱内衬等周边部件产生运动干涉。上下两端的安装端都采用了带橡胶衬套的铰接耳结构，上端铰接耳用于连接车身底盘的悬挂安装座，下端铰接耳连接转向节或者下摆臂结构，橡胶衬套可以过滤掉一部分高频小幅震动，同时允许悬挂在压缩、拉伸行程中产生小角度的摆动，适配车轮跳动时的角度变化，避免金属部件硬连接出现的应力集中问题。

螺旋弹簧的参数匹配是整个设计的核心部分，弹簧的线径、螺距、有效圈数都经过载荷校核：静态下弹簧的预压缩量匹配车辆的簧下质量与设计载荷，保证车辆静止时悬挂处于合理的初始行程位置，不会出现打底或者拉伸到极限的情况；弹簧刚度经过匹配调校，既不会因为刚度过大导致滤震效果差、颠簸路面冲击直接传递到车身，也不会因为刚度过小导致过弯时侧倾过大、刹车时点头明显，影响操控表现。阻尼芯的阻尼力与弹簧刚度做了匹配调校，压缩行程阻尼力相对较小，保证冲击能够快速被弹簧吸收，拉伸行程阻尼力相对较大，能够快速拉住弹簧的回弹动作，避免出现多余的弹跳。

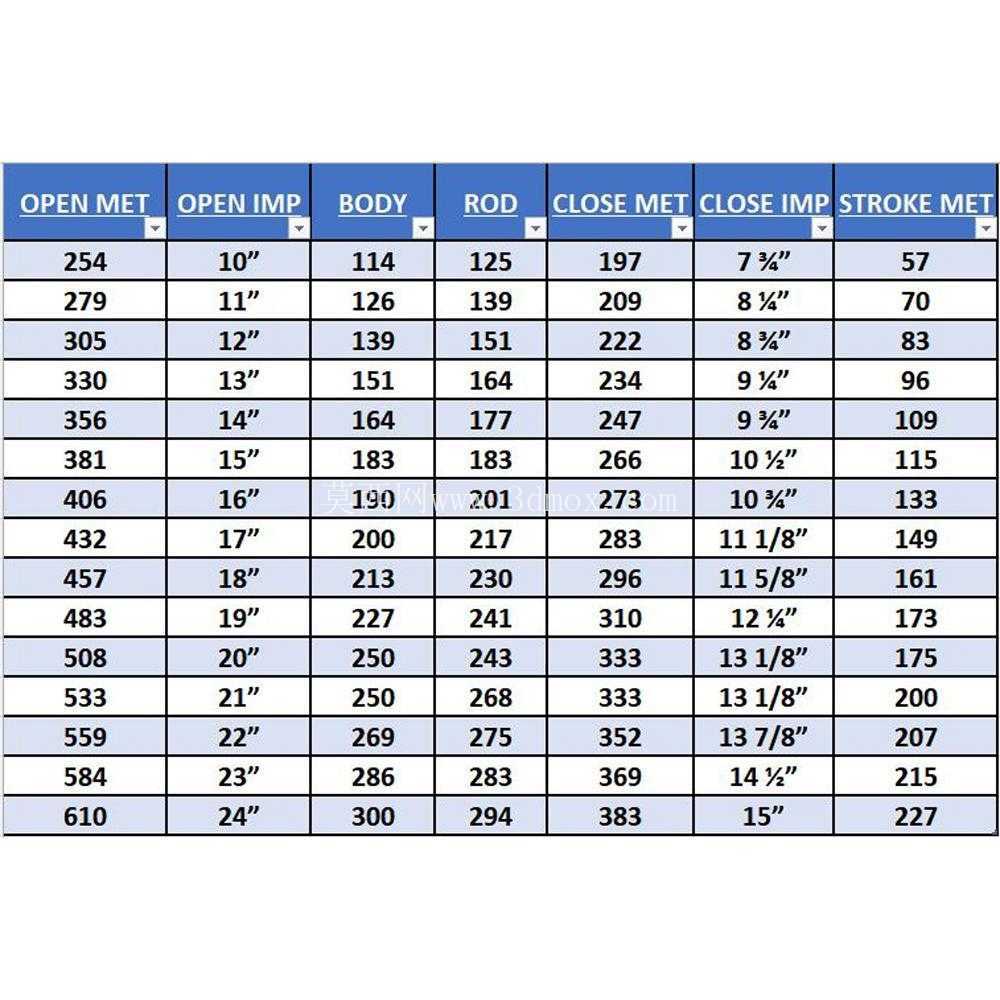

从安装边界尺寸来看，总成完全拉伸状态下的总长度适配对应车型的轮舱最大悬挂行程，完全压缩状态下的最小长度预留了足够的缓冲间隙，不会出现弹簧并圈或者阻尼芯打底的情况。上端安装耳的铰接孔中心与下端安装耳的铰接孔中心同轴度控制在合理公差范围内，避免安装后出现侧向力，导致阻尼杆偏磨、油封漏油的问题。弹簧的外径尺寸经过校核，在悬挂全行程运动过程中，弹簧外圈不会与阻尼筒外壁、周边安装支架产生摩擦，避免弹簧表面防腐层磨损后出现锈蚀断裂的问题。

在细节结构处理上，弹簧上下两端都做了磨平处理，保证弹簧端面与上下弹簧座的贴合度，避免弹簧工作时出现偏斜；弹簧表面做了喷塑防腐处理，能够抵御行驶过程中泥水、砂石的冲刷腐蚀，提升部件的使用寿命。阻尼筒的外壁做了光滑处理，活塞杆表面做了镀铬硬化处理，提升表面耐磨度，避免油封被刮伤导致漏油。上下铰接耳的衬套采用耐油橡胶材质，能够抵御底盘环境下的油污侵蚀，长期使用不会出现老化开裂的问题，保证铰接位置的缓冲效果始终稳定。

实际装车使用过程中，这类集成式螺旋弹簧悬架的维护成本相对较低，当阻尼芯出现衰减或者弹簧出现疲劳形变时，可以单独拆解更换对应的部件，不需要整体更换总成。在改装场景下，这类结构的悬架也可以通过更换不同刚度的弹簧、调整阻尼芯的阻尼力，来适配不同的使用需求：比如偏向越野使用的场景，可以更换更长行程、刚度稍大的弹簧，提升悬挂的最大行程与抗冲击能力；偏向街道行驶的场景，可以更换刚度适中、行程稍短的弹簧，降低车身重心，提升过弯时的支撑性。整个结构没有多余的复杂部件，所有受力路径都经过优化，垂直方向的冲击力直接沿着阻尼杆轴线传递，没有额外的力矩损耗，长期使用下的结构可靠性更高，能够适应各种复杂路况下的载荷冲击，不会出现结构断裂、失效的问题。
