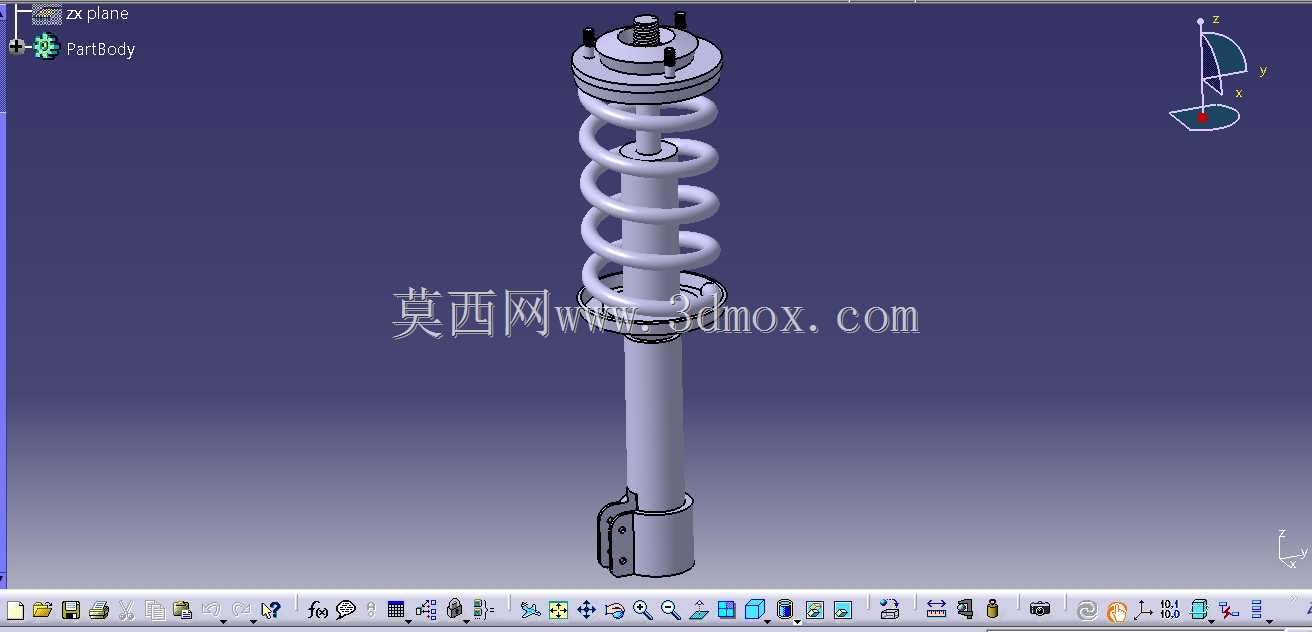

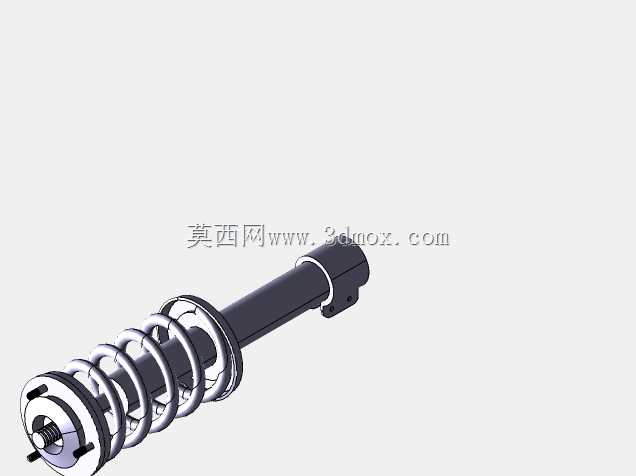

适配雨燕车型的带螺旋弹簧麦弗逊前悬结构

这套前悬结构的测绘原型取自量产小型乘用车的前轮承载单元，日常行驶中承担着前轮与车身之间的载荷传递、路面冲击过滤、转向动作配合的核心作用，是前置前驱小型车最常用的前桥承载方案。在日常城市通勤场景下，这类悬架需要兼顾铺装路面的行驶平顺性、转向时的侧倾抑制、制动工况下的点头控制，同时还要在过坑洼、减速带这类冲击工况下，保证弹簧与减震器的运动行程不发生干涉，避免轮胎与轮拱内衬出现擦碰。

从结构功能拆分来看，整套总成由减震器芯、螺旋弹簧、弹簧上下托盘、顶胶轴承、下摆臂连接座几个核心部分组成。螺旋弹簧采用等节距圆柱螺旋设计，这种设计的优势是刚度线性度好，在常用的压缩行程内弹簧力输出平稳，不会出现变节距弹簧初段软后段硬的突兀感，很适合小型车的轻量化车身匹配；弹簧上下端都做了并圈磨平处理，安装后不会出现弹簧端圈滑移异响的问题，上端托盘和顶胶轴承集成在一起，转向时弹簧可以随减震器筒身一同转动，避免弹簧出现扭转应力。减震器芯采用的是双筒液压结构，阻尼设定偏向舒适取向，压缩行程阻尼偏小用来快速吸收路面冲击，回弹行程阻尼偏大用来抑制弹簧多余的往复跳动，避免车身出现多余的上下抛跳。下端的连接座是叉型结构，通过两个螺栓固定在转向节上，相比单螺栓固定的结构，这种连接方式的抗扭转刚度更高，过弯时不会因为连接点刚度不足出现前轮定位参数偏移的问题。

建模过程中首先要确定的是安装硬点坐标，这部分直接决定了悬架的运动学特性：主销内倾、主销后倾、车轮外倾这几个定位参数都要和实车保持一致，否则装车后会出现轮胎偏磨、转向回正力异常的问题。螺旋弹簧的中心线并不是和减震器筒身完全同轴的，而是有一个微小的偏心角度，这个角度是为了抵消减震器在受到侧向力时出现的弯曲应力，避免减震器杆出现偏磨漏油的问题，建模时如果忽略这个偏心量，后续做运动仿真时就会出现弹簧和托盘干涉的报错。弹簧的线径、中径、有效圈数都是按照实车测绘值还原的，按照这个参数计算的弹簧刚度和实车偏差控制在3%以内，完全可以用于底盘性能仿真的输入参数。

安装边界方面，上端顶胶通过三个螺栓固定在车身轮拱的减震塔座上，三个安装孔的位置度公差要求控制在0.2mm以内，否则会出现顶胶受力不均，长期使用后出现橡胶开裂的问题；下端叉型座的两个安装孔中心距、孔位同轴度都和量产转向节完全匹配，不需要额外做转接支架就可以实现原位替换。整个总成的最大压缩行程下总长度、最大伸长行程下总长度都和实车一致，装车后车轮上下跳动时不会出现半轴拉脱、减震器触底的问题。另外在建模时特意还原了弹簧下端的缓冲块结构，当悬架压缩到极限行程时，缓冲块会先接触下托盘，提供额外的渐进式刚度，避免金属部件硬碰撞产生异响和结构损坏。

对于底盘改装、整车课程设计、三维结构教学的从业者来说，这个模型可以直接用于悬架运动学仿真的基础数模，也可以作为小型车前悬结构设计的参考蓝本，所有配合面的尺寸、安装孔位都按照实车1:1还原，不需要额外做尺寸修正就可以直接导入仿真软件做K&C特性分析，相比简化的悬架模型，这个数模保留了所有实际安装结构，仿真结果和实车测试值的偏差会更小。
