易格斯05.30.028型电缆链单节结构

在自动化生产线、机床设备、移动工程机械的布线场景中，线缆随运动部件反复弯折拖拽是长期存在的工程痛点，若缺乏可靠的防护导向结构，线缆外层绝缘层会在往复摩擦、弯折应力作用下快速破损，内部线芯断裂会直接触发设备停机故障，拖链也就是常说的电缆链，正是为解决这类布线防护需求诞生的结构件，本次呈现的是易格斯05系列规格下的单节电缆链链节结构。

从实际应用场景来看，这类小规格电缆链常适配行程较短、安装空间紧凑的中小型自动化设备，比如桌面型点胶机、小型输送模组、3D打印设备的运动轴布线，也可用于电子检测设备内部的活动线缆排布，这类场景的线缆数量不多、运动行程通常在1米以内，对拖链的弯曲半径、安装占用空间有比较严格的限制，过大尺寸的拖链会挤占设备内部有效空间，还会增加运动轴的负载。

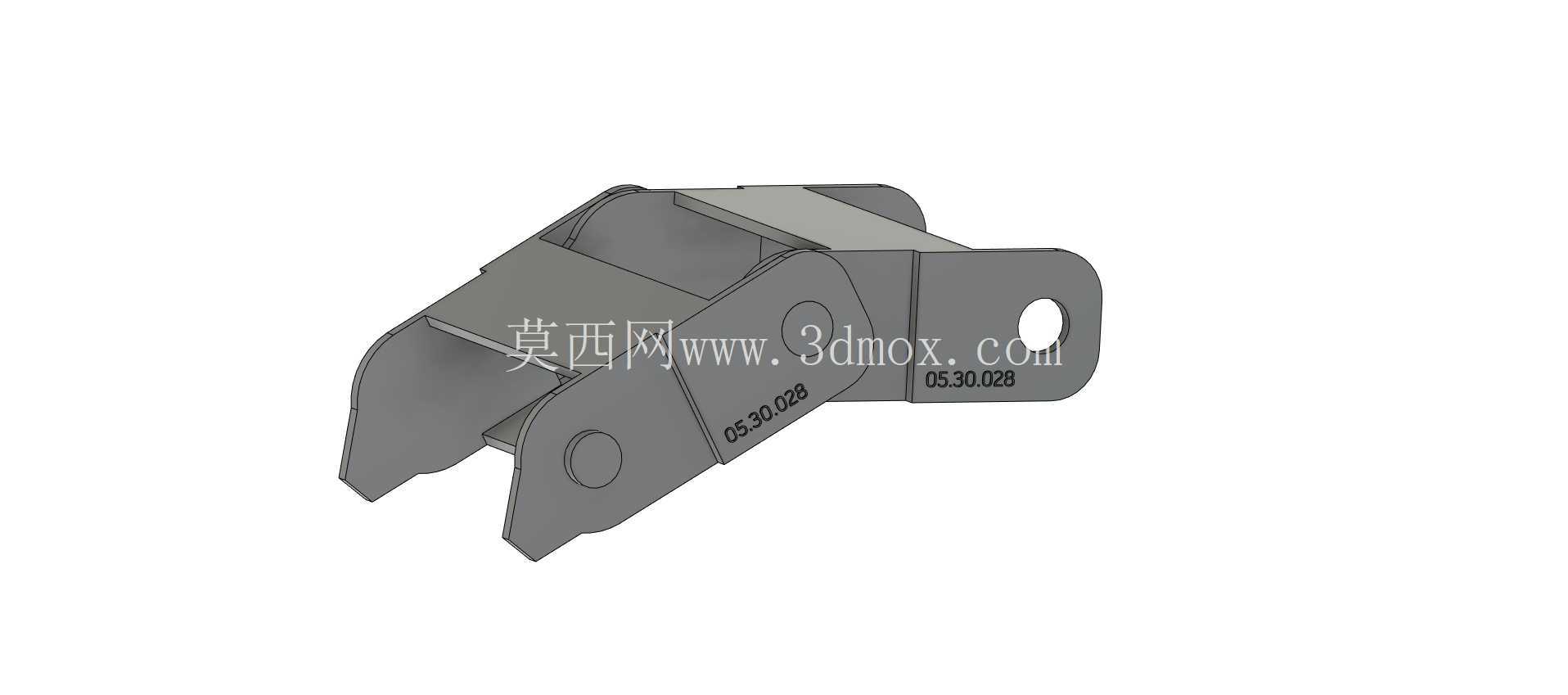

从功能特性上看，该款链节采用双侧板加中间隔腔的结构设计，两侧的连接耳板上预留了圆形铰接孔，相邻链节通过铰接轴串联后，可以实现设定角度范围内的往复弯折，弯折过程中每一节的转动角度被严格限制，避免内部线缆出现小于允许弯曲半径的折角，防止线芯产生疲劳损伤。链节侧面预留的安装孔用于整段拖链两端的固定，一端固定在设备的静止基座上，另一端固定在做往复运动的滑台或移动部件上，运动过程中拖链会随移动端同步做U形往复运动，将内部的动力线缆、信号线缆、气管等管线规整约束在链腔内部，避免管线之间互相缠绕、与设备周边结构发生剐蹭。

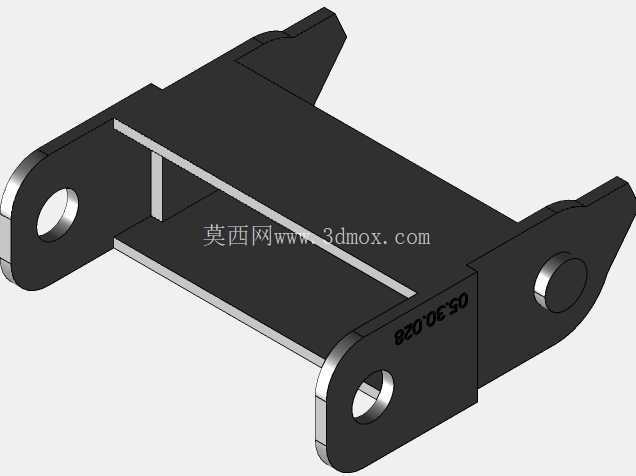

从设计思路层面分析，该链节采用对称式结构布局，双侧板的厚度均匀，在保证结构强度的前提下尽可能做了轻量化处理，减少运动过程中的惯性冲击，链节之间的铰接间隙经过合理控制，既保证弯折转动的顺畅度，不会出现卡滞顿挫的情况，又不会因为间隙过大导致拖链运行时产生晃动、偏移。链节表面没有多余的凸起结构，所有棱角位置都做了小圆角过渡，避免安装和运行过程中割伤线缆绝缘层，中间的腔体可以根据实际穿线需求加装分隔片，将不同类型的线缆分隔开，避免动力线和信号线之间产生信号干扰，也能减少线缆之间的互相摩擦。

关于安装边界与尺寸适配，该款链节的铰接孔中心距、链节高度、内腔宽度都对应05.30.028的规格参数，选型时需要先确认内部穿设的所有线缆、气管的总外径，预留出10%以上的空余空间，避免拖链弯折时内部管线互相挤压造成磨损；安装时两端的固定端需要保证同轴度，避免拖链运行时出现侧向偏移，加剧链节铰接位置的磨损，拖链的弯曲半径需要大于内部最粗线缆的最小允许弯曲半径，通常建议弯曲半径不小于线缆外径的7-10倍，对于柔性信号线缆可以适当降低要求，但也要避免出现死折。整段拖链的长度需要根据设备的运动行程计算，通常为行程长度加上两倍的弯曲段长度，再预留少量余量，避免运行到行程极限位置时拖链被拉扯受力。

在长期运行的工况下，这类工程塑料材质的链节具备较好的耐磨性和自润滑性，不需要额外加注润滑脂，日常维护只需要定期清理链节缝隙中积累的切屑、灰尘，避免硬质颗粒进入铰接位置加剧磨损，当发现链节出现开裂、铰接孔磨损松旷的情况时，可以单独更换损坏的单节链节，不需要更换整段拖链，降低设备的维护成本。在三维建模过程中，这类链节的建模重点在于铰接位置的配合尺寸精度，需要保证相邻链节装配后转动顺畅无干涉，同时要还原链节的内腔尺寸、安装孔位置，方便设计人员在做设备整体布线设计时直接调用，提前预判安装空间是否充足，避免后期装配时出现干涉问题。
