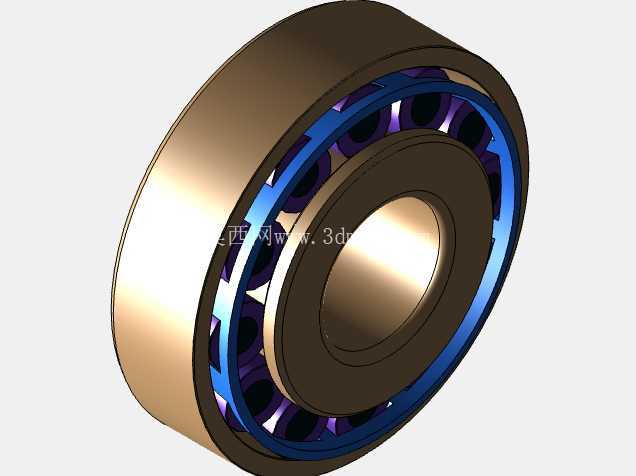

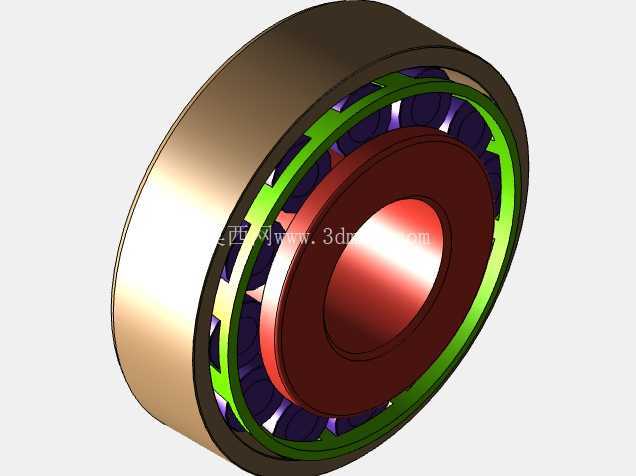

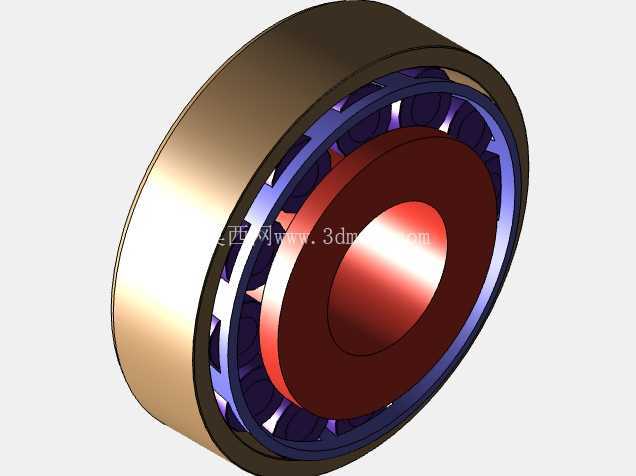

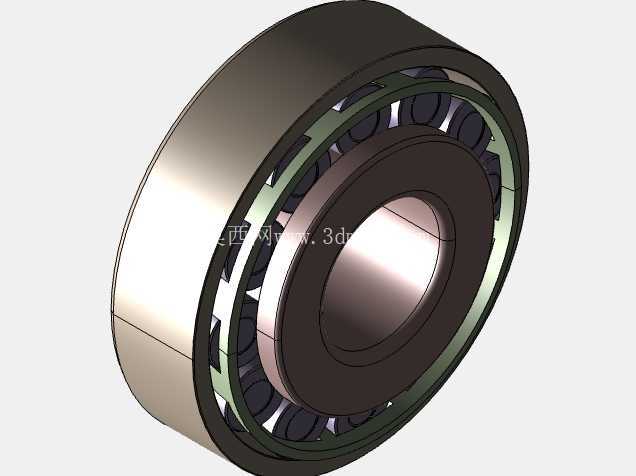

单列圆锥滚子轴承30302三维结构

　　在重载传动、径向与轴向联合载荷的支撑场景中，圆锥滚子轴承始终是旋转轴系的核心支撑部件，30302作为单列圆锥滚子轴承的常规型号，广泛应用在中小型减速器输入轴、摩托车轮毂支撑、机床进给轴端、农用机械传动箱等需要同时承受径向载荷与单向轴向载荷的位置。这类轴承的设计核心在于利用锥形滚动体与内外圈滚道的锥面配合，将作用在轴上的复合载荷分解为垂直于滚道的法向力，相比深沟球轴承，其轴向承载能力随接触角增大而提升，30302的接触角设计匹配中等载荷工况，既不会因接触角过大导致径向承载能力折损过多，也不会因接触角过小无法满足常规轴向力的支撑需求。

　　从结构设计逻辑来看，单列圆锥滚子轴承采用可分离式结构，内圈连带滚子与保持架组成的内组件可以和外圈单独拆分，这一设计给现场安装调整预留了足够空间，安装时可以通过调整内圈与外圈的轴向相对位置，精准控制轴承的工作游隙，游隙过大易引发轴系窜动、运转噪声增大，游隙过小则会导致运转温升过高、滚道与滚子早期磨损，30302的安装边界尺寸严格遵循通用轴承尺寸标准，内径15mm、外径42mm、装配宽度13mm，内圈宽度14.25mm、外圈宽度11mm，安装时轴与轴承内圈的配合公差通常选取k6或者m6，轴承座孔与外圈的配合选取J7或者H7，配合过盈量需要根据实际工况的载荷大小、转速高低做适配调整，高速轻载工况可适当减小过盈量，重载冲击工况则需要适当增大过盈量避免配合面打滑蠕变。

　　保持架采用冲压钢板结构，兜孔的形状与圆锥滚子的锥度完全匹配，能够将滚子均匀分隔在滚道圆周上，避免滚子运转过程中相互摩擦碰撞，同时引导滚子在正确的滚道轨迹上运转，减少不必要的滑动摩擦。滚道的锥面母线延长线会交汇于轴承轴线的同一点，这是圆锥滚子轴承能够正常运转的核心几何设计要求，若加工或建模时锥度匹配出现偏差，会导致滚子与滚道出现边缘接触，局部应力集中会大幅缩短轴承使用寿命。在实际设备应用中，这类单列轴承通常成对使用，面对面或者背对背安装在轴的两个支撑端，分别承受两个方向的轴向载荷，单个30302仅能承受单向轴向载荷，若轴系存在双向轴向载荷，就需要在另一端反向安装同型号或者匹配载荷的圆锥滚子轴承，形成对称支撑结构。

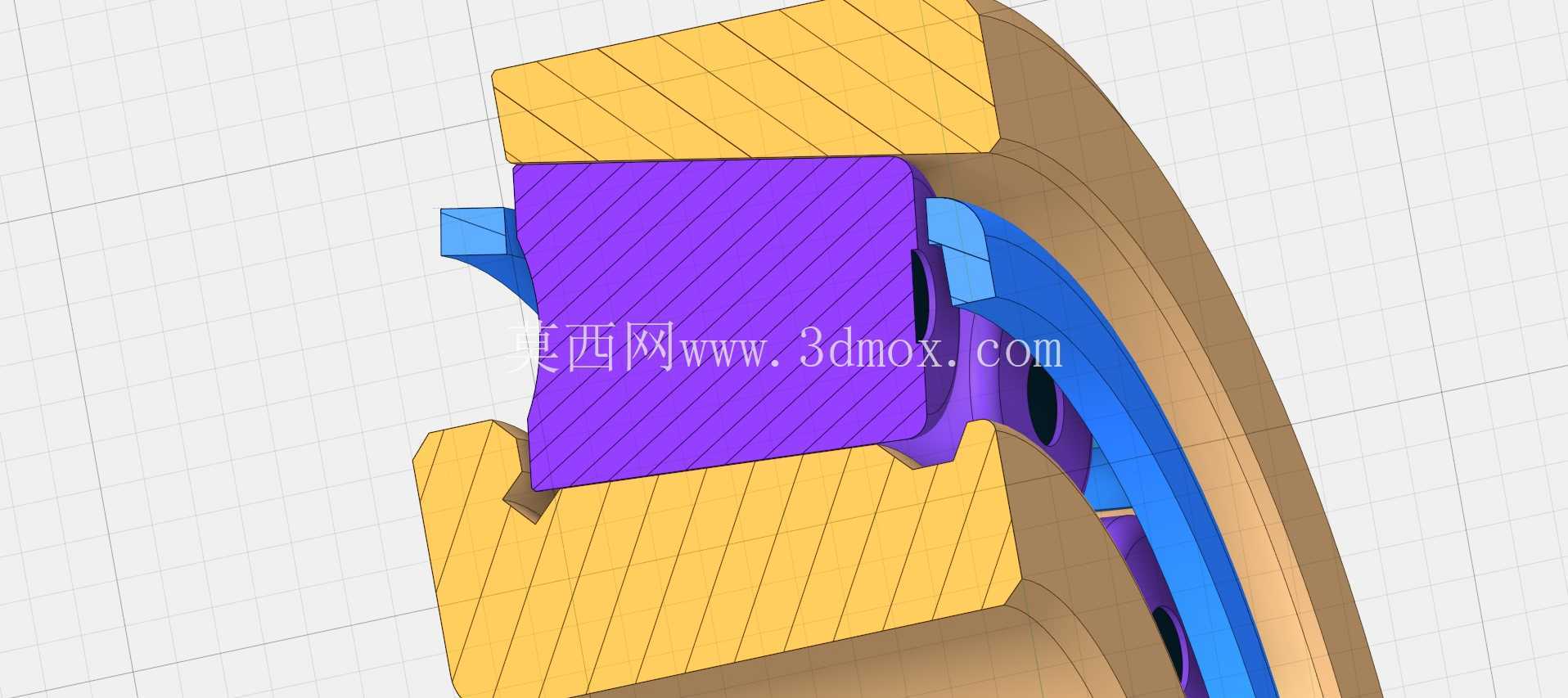

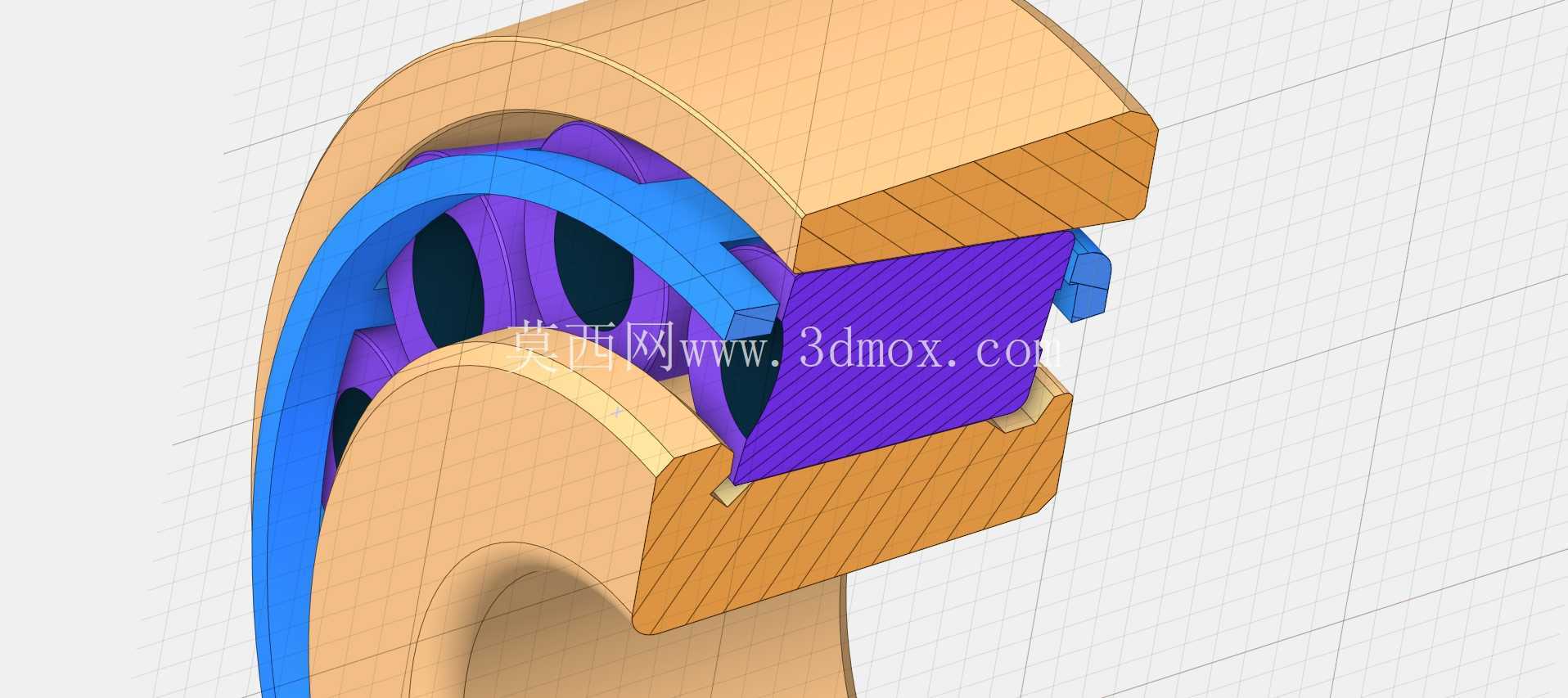

　　建模过程中需要重点关注滚子与内外圈滚道的接触位置，保持架兜孔与滚子的间隙控制，以及安装时的挡边高度，内圈大挡边需要承受滚子大端面的轴向推力，挡边的角度设计需要保证与滚子端面形成良好的润滑接触，避免运转过程中出现挡边烧伤。润滑方式通常根据转速选择，转速低于极限转速60%的工况可以采用脂润滑，填充量控制在轴承内部空腔的1/3到1/2，过多的润滑脂会引发搅脂发热，更高转速的工况则采用油润滑，通过飞溅或者循环油的方式带走运转产生的热量，同时在滚道与滚子接触面形成连续油膜，降低接触疲劳磨损的概率。密封形式根据应用场景选择，开式结构需要在轴承外侧额外加装密封件，防止外界粉尘、水汽进入滚道内部，同时避免润滑脂泄漏，在农机、工程机械这类多粉尘的应用场景中，密封性能的好坏直接决定轴承的实际使用寿命。
