台式螺杆式粉末定量灌装设备结构

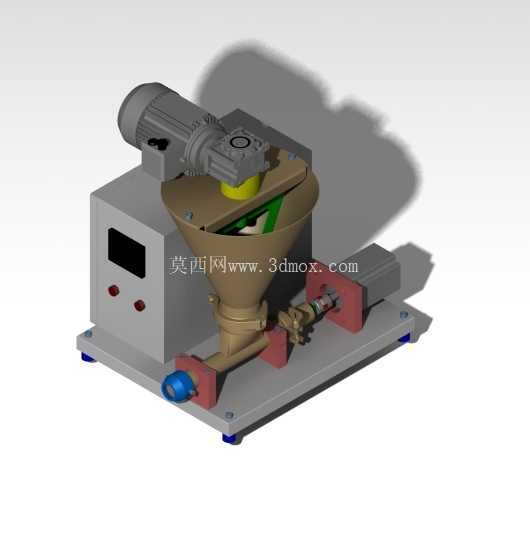

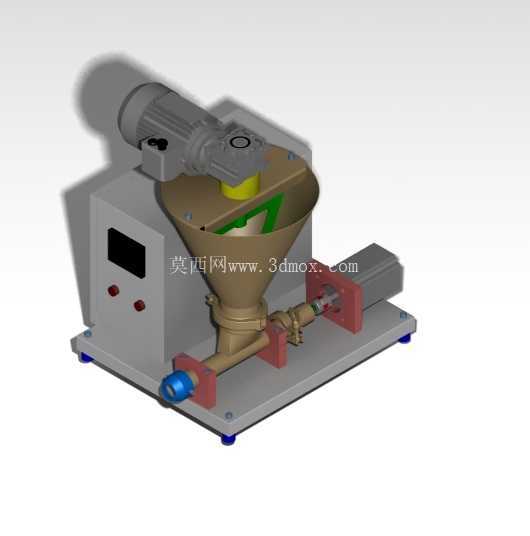

这款台式粉末灌装结构的设计，最初是面向小批量粉剂分装场景做的适配——很多食品添加剂、医药辅料、精细化工粉剂的小规格分装线，车间占地有限，又需要灵活切换工位，大型立式灌装机的占地和调试成本太高，台式结构刚好能填补这个空白。从整机布局来看，所有功能部件都集成在一块阳极氧化处理的铝合金底板上，底板四角预留了直径12mm的调平脚轮安装孔，安装时不需要额外做大型混凝土基础，直接放置在标准800mm高的操作台上即可，整机横向宽度控制在520mm，纵向深度460mm，不含料斗的高度为380mm，加上锥形料斗后的总高度是610mm，刚好适配常规车间操作台的操作高度，操作人员站着就能完成补料、参数调整、接料的全流程动作。

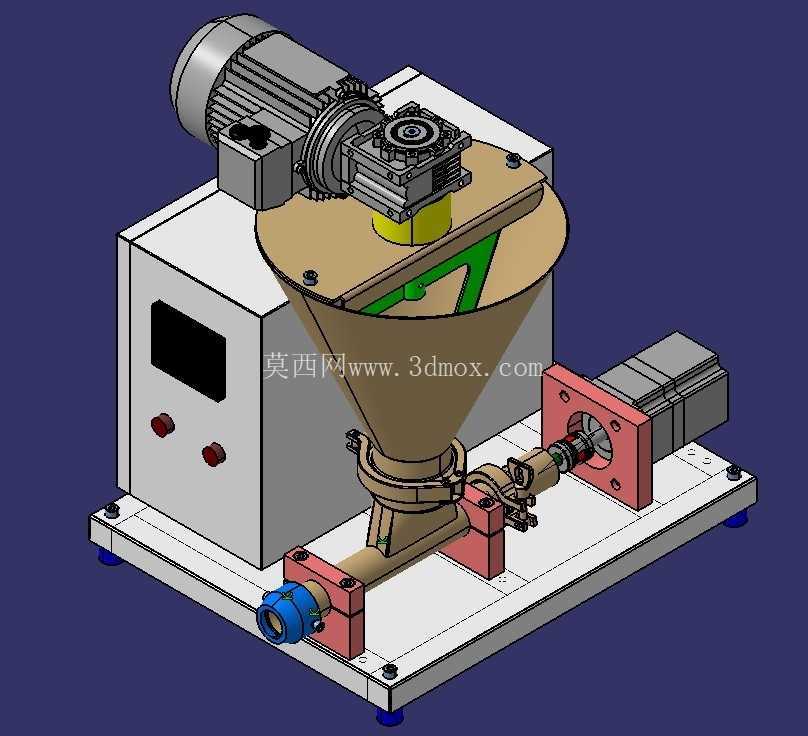

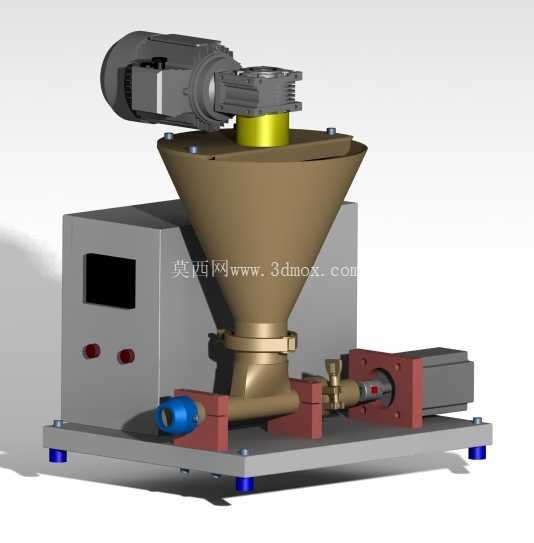

核心的给料结构采用水平螺杆输送方案，料斗设计成上宽下窄的锥形，锥角设置为62度，这个角度是针对流动性一般的超细粉末做的优化，既不会因为锥角太小导致粉料架桥起拱，也不会因为锥角过大让料斗整体高度过高，抬升整机重心。料斗顶部的驱动单元采用蜗轮蜗杆减速机搭配异步电机的组合，减速机输出轴直接连接料斗内部的破拱搅拌桨，搅拌桨的边缘和料斗内壁预留3mm间隙，转动时能持续刮落粘附在壁面的粉料，避免超细粉吸潮后挂壁导致的下料不均。搅拌桨下方的出料口直接对接水平输送套筒，套筒内部的计量螺杆采用变螺距设计，靠近料斗端的螺距是20mm，靠近出料嘴端的螺距缩小到12mm，这种变螺距设计能让粉料在输送过程中逐渐被压实，避免输送过程中混入空气导致的灌装重量波动，出料嘴采用快拆式卡箍连接，更换不同规格的出料嘴就能适配10g到500g不同规格的容器灌装，不需要拆解整个输送单元。

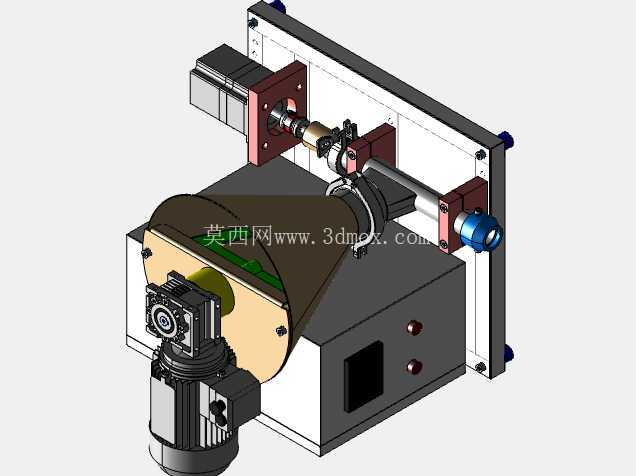

水平螺杆的驱动采用伺服电机直连的方案，伺服电机通过梅花联轴器和螺杆轴连接，安装座上预留了0.5mm的轴向调整间隙，方便装配时调整螺杆和套筒的同轴度，避免螺杆转动时刮蹭套筒内壁产生金属碎屑污染粉料。控制箱体集成在整机左侧，箱体面板上预留了显示屏安装位和两个调节旋钮，内部空间可以容纳PLC、伺服驱动器、开关电源等电气元件，箱体和底板之间采用橡胶减震垫连接，能降低电机运行时的振动传递到电气元件上，延长元器件使用寿命。气路接口预留了一路压缩空气接入位，后续如果需要搭配除尘吸嘴或者容器夹紧机构，不需要额外重新布设气路。

从设计细节来看，所有和粉料接触的部件都采用圆角过渡，没有卫生死角，料斗、输送套筒、螺杆都可以快速拆解，不需要专用工具就能完成拆卸清洗，符合食品、医药行业的设备清洁要求。整机的走线全部隐藏在底板下方的走线槽内，外部没有明线，避免粉料堆积在电线上难以清理。安装边界方面，设备后侧需要预留100mm的散热空间，左侧控制箱位置预留80mm的接线空间，右侧出料位置预留200mm的容器放置空间，整体所需的操作台面积不超过0.5平方米，非常适合小型生产车间、实验室打样、门店现装现售这类场景使用。结构设计时特意将重心控制在底板中心位置，即使料斗加满粉料，整机的重心偏移量也不超过15mm，运行时不会出现晃动侧翻的问题。针对不同流动性的粉料，搅拌桨的转速可以通过顶部电机的调速器调整，螺杆的转动圈数通过伺服电机精确控制，灌装精度可以控制在±1%以内，能满足绝大多数粉剂产品的分装精度要求。
