带自动翼门的四出口包装锥结构设计

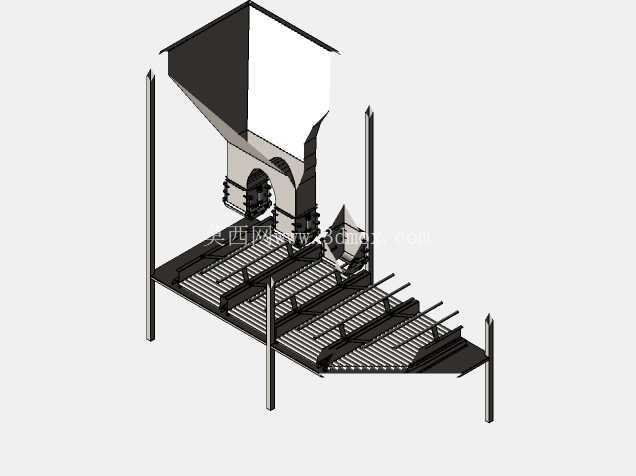

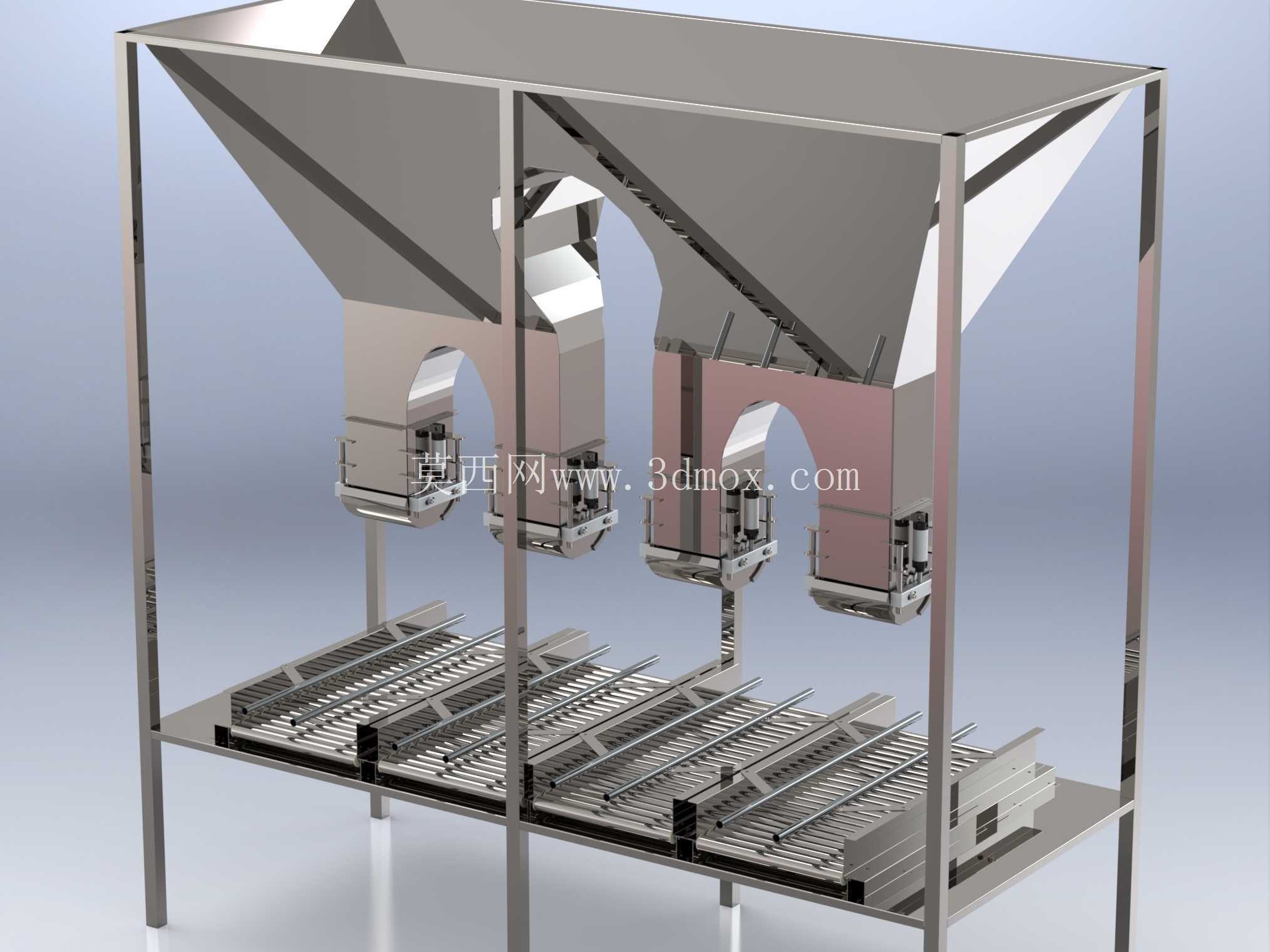

在快消品、电子元器件、小型五金件的批量包装产线中，多出口分料包装锥是衔接上游理料机构与下游装袋/装盒工位的核心过渡部件，这款带自动翼门的四出口包装锥，正是针对多通道同步分装场景开发的实用结构。从实际产线运行逻辑来看，上游理料盘完成物料排序后，会通过垂直料道将物料送入包装锥的顶部进料腔，四个对称分布的出口可对应四条独立包装线，实现单台理料设备同时供应四个包装工位的产能匹配，大幅缩减产线的设备占地与前期投入成本。

结构设计上，整体采用全钣金折弯拼接工艺，主体腔体选用拉丝不锈钢板材加工，既满足食品、医药类包装场景的卫生清洁要求，也能适配常规工业车间的抗腐蚀、耐磨损需求。设计阶段已充分考量钣金加工的工艺边界：所有折弯边预留了标准折弯系数对应的工艺缺口，拼接焊缝均设置在内侧非接触面，外部无突出焊疤，减少物料卡滞的残留死角；腔体顶部的安装法兰采用外翻边结构，法兰上的安装孔位按照标准型材安装间距排布，可直接固定在理料设备的出料机架上，无需额外制作转接安装板，降低现场安装的适配工作量。

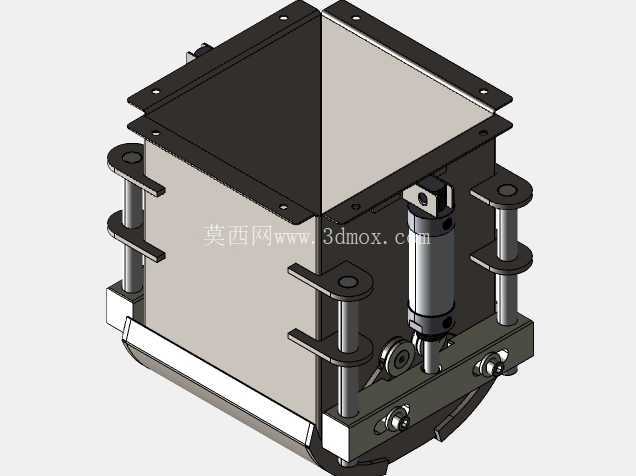

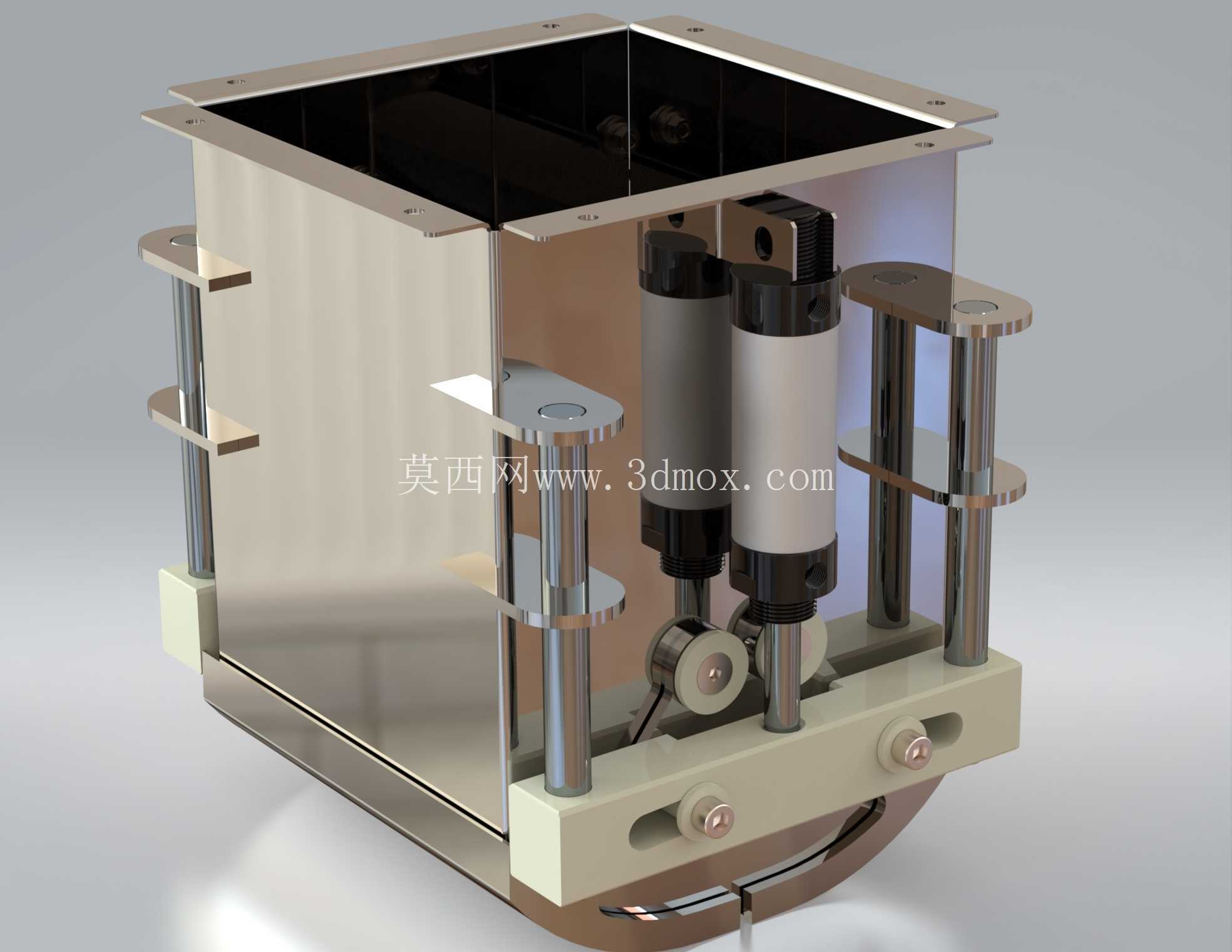

自动翼门是这套结构的核心功能部件，翼门采用薄不锈钢板冲压成型，通过侧边的导向轴与腔体侧壁的直线轴承连接，驱动部分采用紧凑型气动气缸作为动力源，气缸安装座直接焊接在腔体外侧的加强筋板上，无需额外搭建支撑框架。翼门的开合行程经过精准核算，完全打开时不会遮挡出口的通径，保证物料下落顺畅，闭合时翼门边缘与出口侧壁的间隙控制在0.2mm以内，避免细小物料卡入缝隙造成密封失效。每个出口的翼门可独立控制，既可以实现四个通道同步出料，也能根据下游工位的运行状态单独关闭对应通道，适配产线柔性生产的调度需求。

从安装边界来看，这款包装锥的主体腔体为正方形截面，整体高度适配常规包装线的料道落差要求，底部四个出口的中心距与行业通用的多列包装机进料口间距完全匹配，可直接替换现有产线上的老式固定分料锥，无需对上下游设备进行大幅改造。腔体内部做了圆弧过渡处理，所有转角位置均设置了R15的圆弧导角，避免方形直角造成的物料搭桥堵塞问题，针对易产生静电的塑料类物料，还可在腔体内部粘贴抗静电衬板，衬板通过沉头螺丝固定，后期维护更换十分便捷。

在结构强度设计上，腔体外侧设置了四根垂直布置的不锈钢支撑立柱，立柱上下两端分别与顶部法兰、底部安装座连接，既可以增强整体腔体的抗变形能力，避免长期受物料冲击造成钣金变形，也可作为传感器、检测开关的安装载体，无需额外焊接安装支架。底部的驱动组件安装板采用加厚钢板加工，气缸、导向轴的安装位均做了镗孔处理，保证同轴度误差控制在0.1mm以内，减少翼门开合过程中的卡顿磨损，延长设备的无故障运行时间。

实际投产验证阶段，这套结构已经过连续生产测试，翼门的开合响应速度可适配每分钟120次的高频出料节拍，长期运行无明显结构变形，钣金加工的工艺性经过验证，所有零部件均可通过常规折弯、冲压、焊接工艺完成加工，无需特殊定制刀具或复杂加工工序，生产制造成本可控。针对不同尺寸的物料，还可通过更换出口处的调节挡板调整通径大小，适配多种规格物料的分装需求，无需重新制作整套腔体结构，进一步提升了设备的通用适配性。
