亿航184载人自主飞行器3D打印原型结构

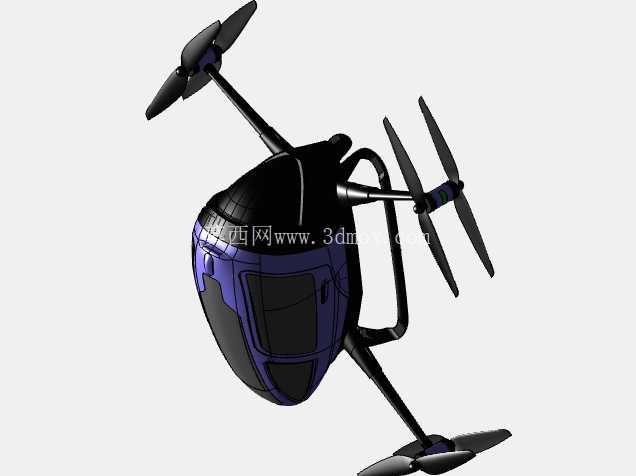

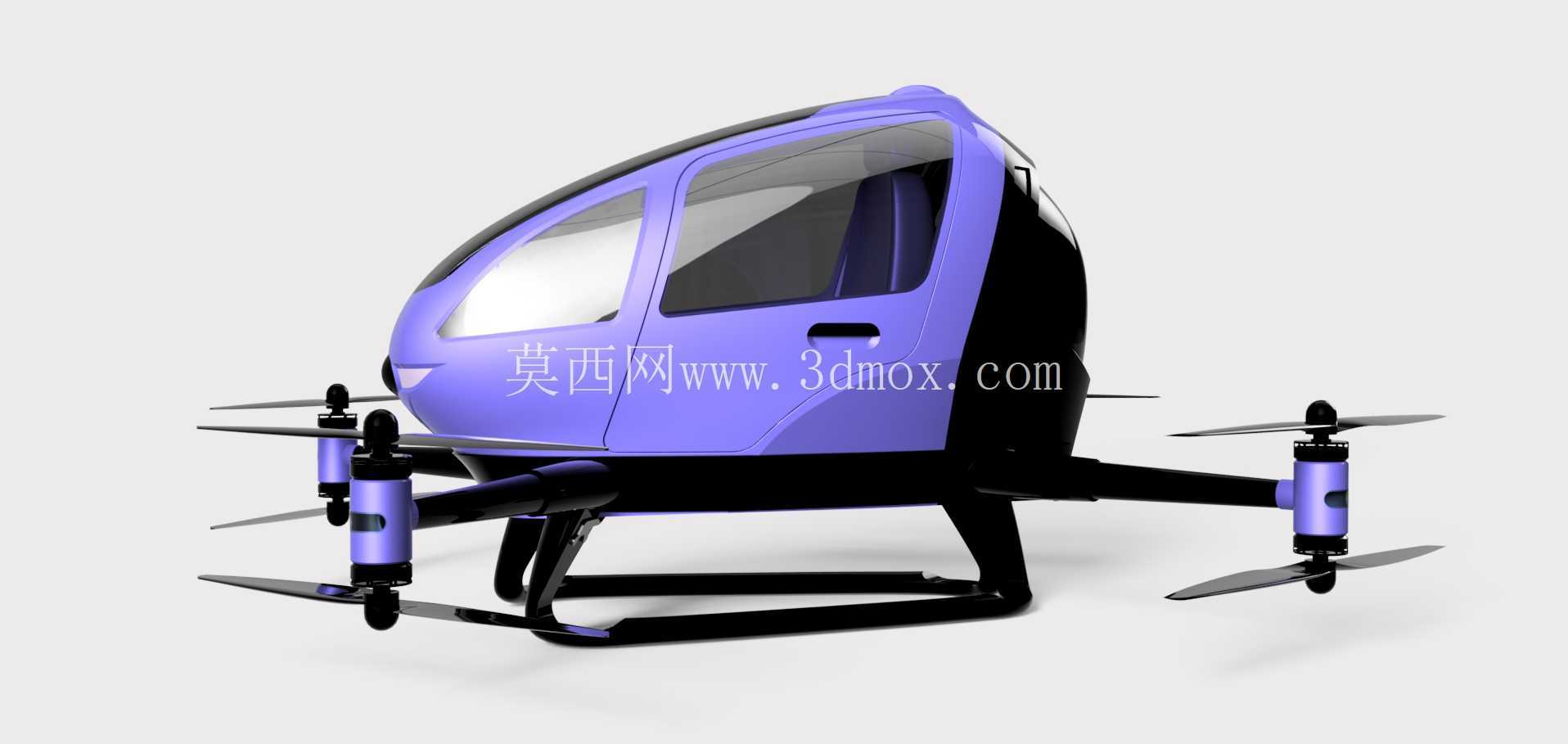

　　该载人多旋翼自主飞行器的三维结构还原，核心围绕城市低空载人出行的实际应用场景搭建，可覆盖城市核心区短途点对点通勤、景区低空观光、应急医疗物资快速投送、特殊区域巡检等多类落地场景，区别于普通消费级航拍无人机，其结构设计完全围绕载人安全、飞行稳定性、落地适配性展开。整体采用共轴双旋翼八桨的动力布局，四组机臂从机身主体向四个方向水平延伸，每组机臂上下布置两副旋翼，相比同尺寸单旋翼布局，在相同起飞重量下能降低单副旋翼的载荷，同时单组动力失效时剩余动力仍可维持可控迫降，满足载人设备的冗余安全要求。机身主体采用水滴形流线封闭舱设计，整体轮廓从机头到机尾平滑过渡，可降低前飞过程中的空气阻力，减少紊流对旋翼下洗气流的干扰，提升飞行过程中的姿态稳定性；舱体设置大面积透明视窗，覆盖前向及侧向视野范围，兼顾驾乘人员的视野需求与舱体结构的受力连续性，舱门采用侧开式布局，开口尺寸满足单人进出及随身小型物品携带的空间需求，舱内预留单人驾乘的乘坐空间及操控终端安装位，适配自主飞行模式下的驾乘交互需求。

　　起落架采用滑橇式一体化结构，从机身下方向两侧延伸后向下弯折形成支撑脚，整体为连续曲面结构，无额外活动铰接部件，既降低结构重量，也能在降落时通过自身结构形变吸收冲击能量，支撑脚的横向跨度覆盖机身整体宽度的80%以上，纵向跨度覆盖机臂前后端的投影范围，可保证在平整硬质地面、普通草坪等常见起降面的停放稳定性，避免侧翻风险，起落架与机身底部的连接点分布在机身承力框架的主节点位置，可将降落冲击载荷直接传递到主承力结构上，避免局部应力集中损坏舱体外壳。

　　结构设计阶段完全匹配3D打印的工艺特性，所有部件均做了壁厚均匀化处理，最小壁厚满足FDM及光固化3D打印的成型要求，无悬空角度超过45度的无支撑结构，减少打印过程中的支撑材料用量与后处理工作量；各部件之间的连接位预留了标准紧固件的安装孔位，打印完成后可直接通过紧固件完成总装，无需额外定制连接件。底盘部分作为整个飞行器的承力基座，集成了机臂安装位、起落架连接位、电池舱安装位、航电设备安装位，所有安装位的位置精度均按照实际装配公差设计，机臂与底盘的连接采用快拆式结构接口，可实现机臂的快速拆卸与更换，方便运输及维护。

　　机身舱体采用半硬壳式结构设计，内部设置环形加强筋与纵向承力梁，在保证舱体内部可用空间的前提下，提升舱体的抗扭、抗弯刚度，可承受飞行过程中的气动载荷及降落时的冲击载荷；旋翼动力单元的安装座与机臂为一体化结构，安装位的同轴度公差满足电机安装的精度要求，可减少电机运转时的振动传递，提升飞行稳定性。整体外形尺寸的边界控制严格，机臂展开后的最大外廓尺寸适配普通城市楼顶停机坪、小型地面起降场的空间要求，折叠后（若选配折叠机臂结构）的尺寸可满足小型厢式货车的运输装载要求，无需特殊大型运输设备即可完成转场。设计过程中省略了非核心的内饰细节、锁具结构、装饰件等不影响整体结构原理展示的部分，核心保留了整体气动外形、承力框架布局、动力系统安装位置、起落架结构等关键设计要素，可用于载人低空飞行器的结构原理展示、3D打印验证模型制作、气动仿真初始模型搭建、相关科普教学演示等场景，能帮助结构设计从业者快速理解载人多旋翼飞行器的整体布局逻辑与承力结构设计思路，也可作为同类产品概念设计阶段的布局参考。
