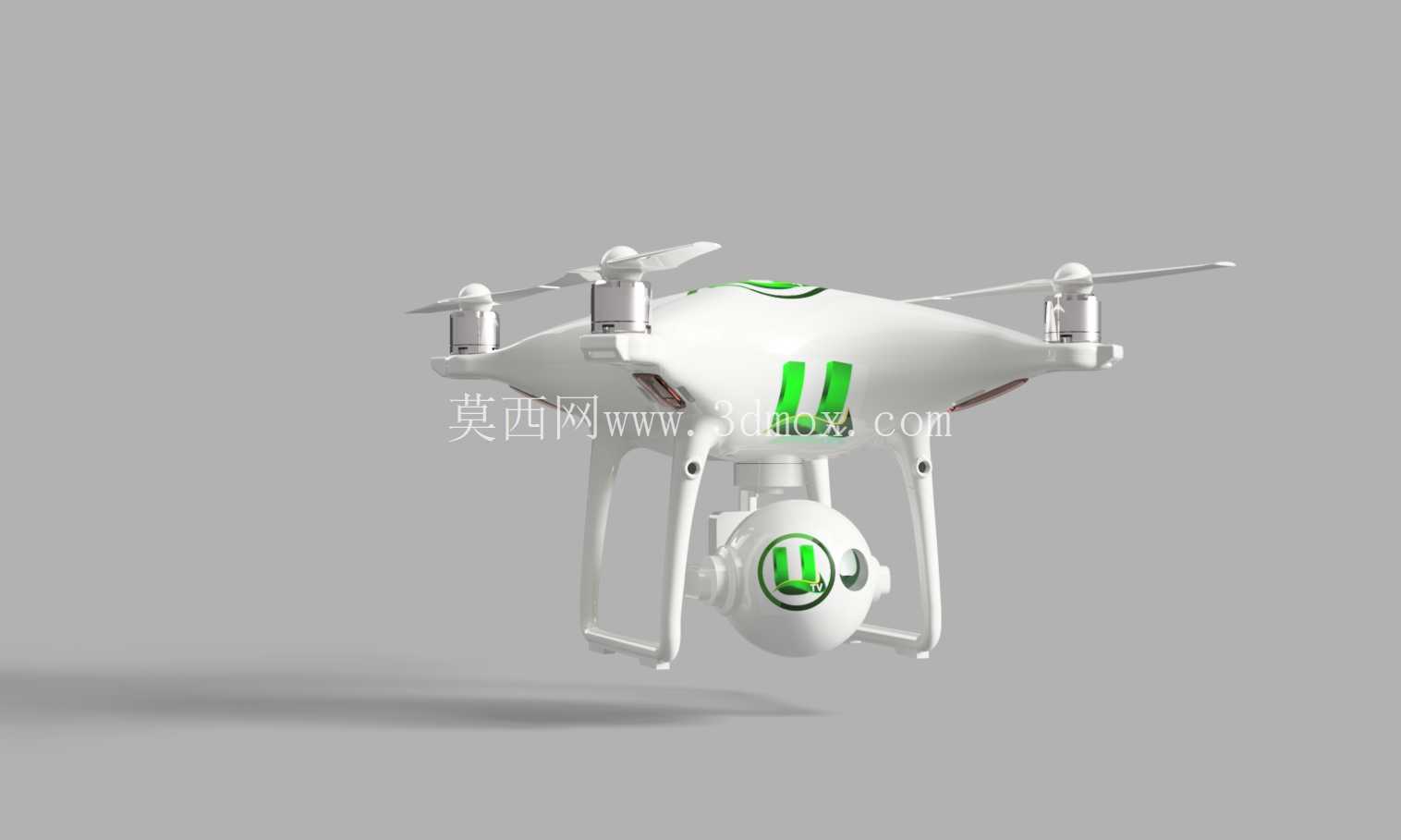

四旋翼航拍无人机整机结构设计

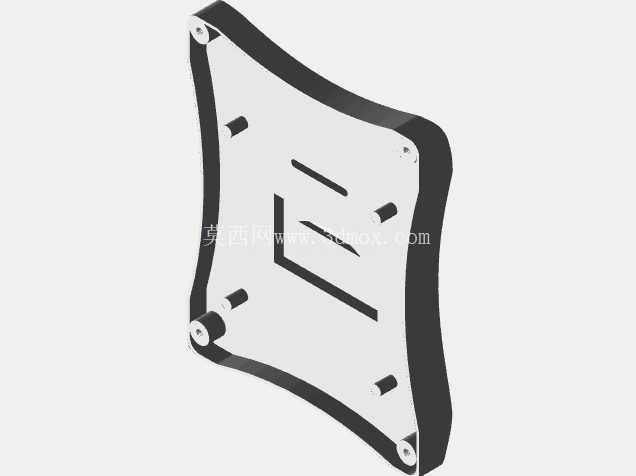

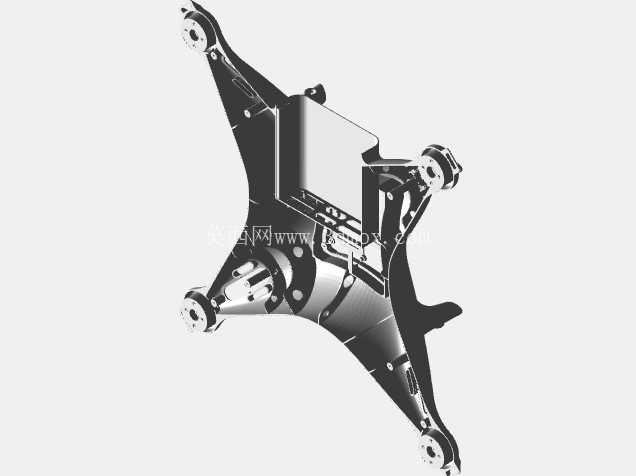

　　这款四旋翼航拍飞行器的结构设计，首先围绕影视航拍、商业外景拍摄这类实际作业场景展开，在机架布局上充分考虑了户外作业的稳定性与设备挂载兼容性。飞控模块选用行业通用的Omnibus F4 V2 Pro型号，安装孔位严格遵循30.5mm×30.5mm的标准飞控安装间距，机架底部的安装腔预留尺寸完全匹配该规格，无需额外打孔改造即可完成飞控的固定安装，同时在飞控安装位周边预留了足够的布线空间，方便电源、电调、信号接收机的线路排布，避免飞行过程中线路干涉震动导致的接触不良问题。

　　动力系统搭配DJI 2212 920kv无刷电机，机臂端的电机安装座孔位完全对应该型号电机的固定孔距，安装时可直接通过螺丝锁紧，机臂内部预留了电调的安装腔体，可将电调内置隐藏，既减少飞行风阻，也能避免户外作业时树枝、杂物剐蹭损坏电调线路。机尾顶部的机架上沿位置设置了独立的电源开关安装位，适配16mm规格的LED按钮开关，开关安装位做了下沉式设计，开关顶面与机架上表面基本齐平，既方便飞行前快速操作通断，也能避免运输、起降过程中误触开关导致的意外断电。

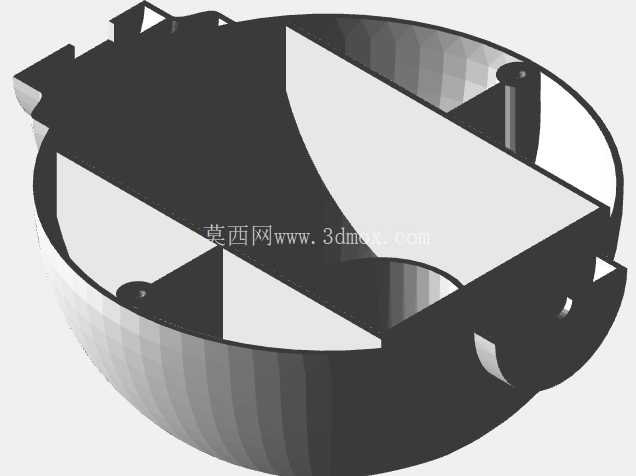

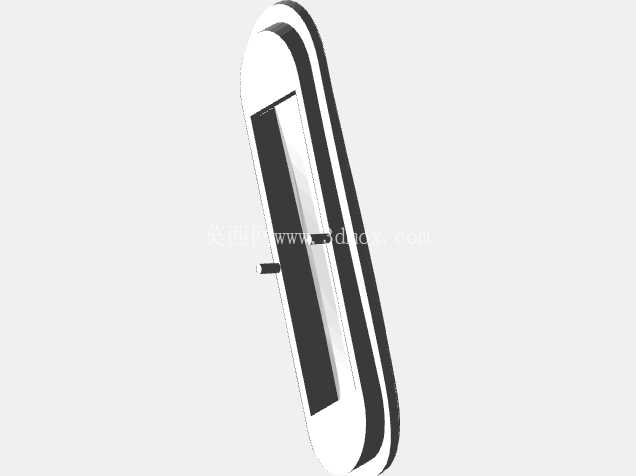

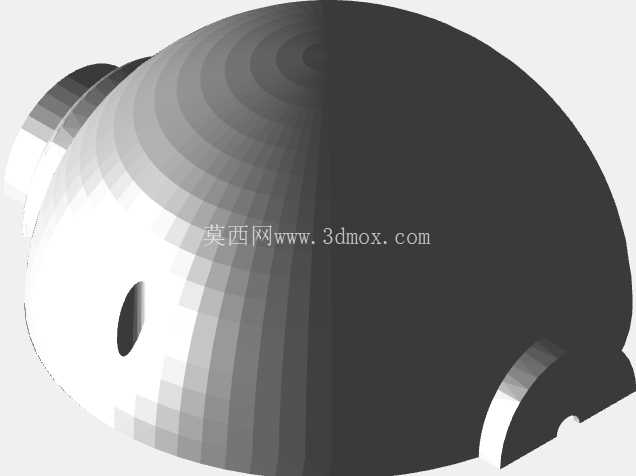

　　机身底部的球形相机舱采用一体化球形外壳设计，专门适配GoPro Hero 4 Silver Edition运动相机的安装尺寸，舱体内部做了限位筋结构，相机装入后可直接卡紧固定，无需额外绑带辅助，同时球形外壳可对相机起到防撞保护作用，降低低空飞行、轻微剐蹭时相机的损坏概率。底架上沿位置预留了Storm32 V3.2云台控制板的安装孔位，可直接固定控制板，云台驱动部分采用两台Flycat 2805无刷电机，组成双轴增稳云台结构，云台的转动轴处预留了足够的活动间隙，可实现俯仰、横滚两个方向的角度调整，抵消飞行过程中的机身震动，保证拍摄画面的稳定性。

　　整机的机架结构采用轻量化设计思路，在保证结构强度的前提下尽可能削减非受力部位的材料厚度，机臂与中心板的连接位置做了加强筋处理，可承受飞行过程中的电机拉力与降落时的冲击载荷，起落架采用弧形支脚设计，增大与地面的接触面积，降落时可起到缓冲作用，同时起落架的高度预留了足够的下方空间，保证云台相机在转动过程中不会与地面、起落架支杆发生碰撞。在实际作业场景中，这款飞行器可满足中小型影视团队的外景航拍、活动现场记录、低空测绘取景等需求，整机的安装接口均采用行业通用标准规格，后期维护更换配件时无需定制非标零件，可直接选用市售标准配件完成替换，降低使用维护成本。结构设计过程中充分考虑了组装的便捷性，各个模块的安装位都做了定位标识，组装时可快速对准孔位，减少装配调试的时间成本，线路排布的预留空间也方便后期检修时快速排查线路故障。云台部分的结构设计做了动平衡预留，安装相机后可通过调整配重块位置实现云台的静平衡，减少云台电机的负载，提升增稳效果与电机使用寿命。电源开关的位置设置在机尾顶部，操作人员手持飞行器起降时可方便地用手指触碰操作，无需调整手持姿势即可完成电源通断操作，提升现场作业的操作效率。
