双工位立式砂带研磨设备结构设计

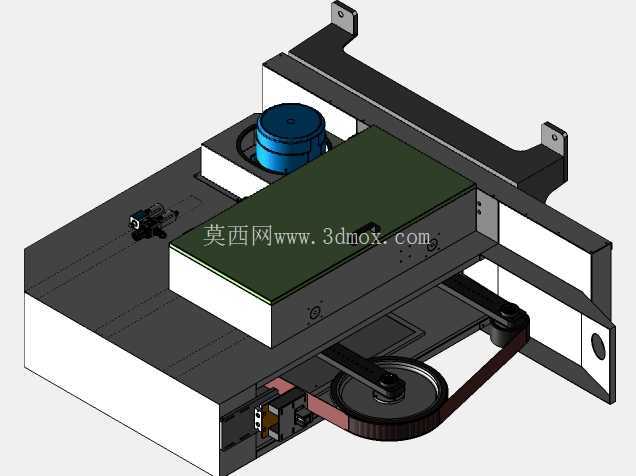

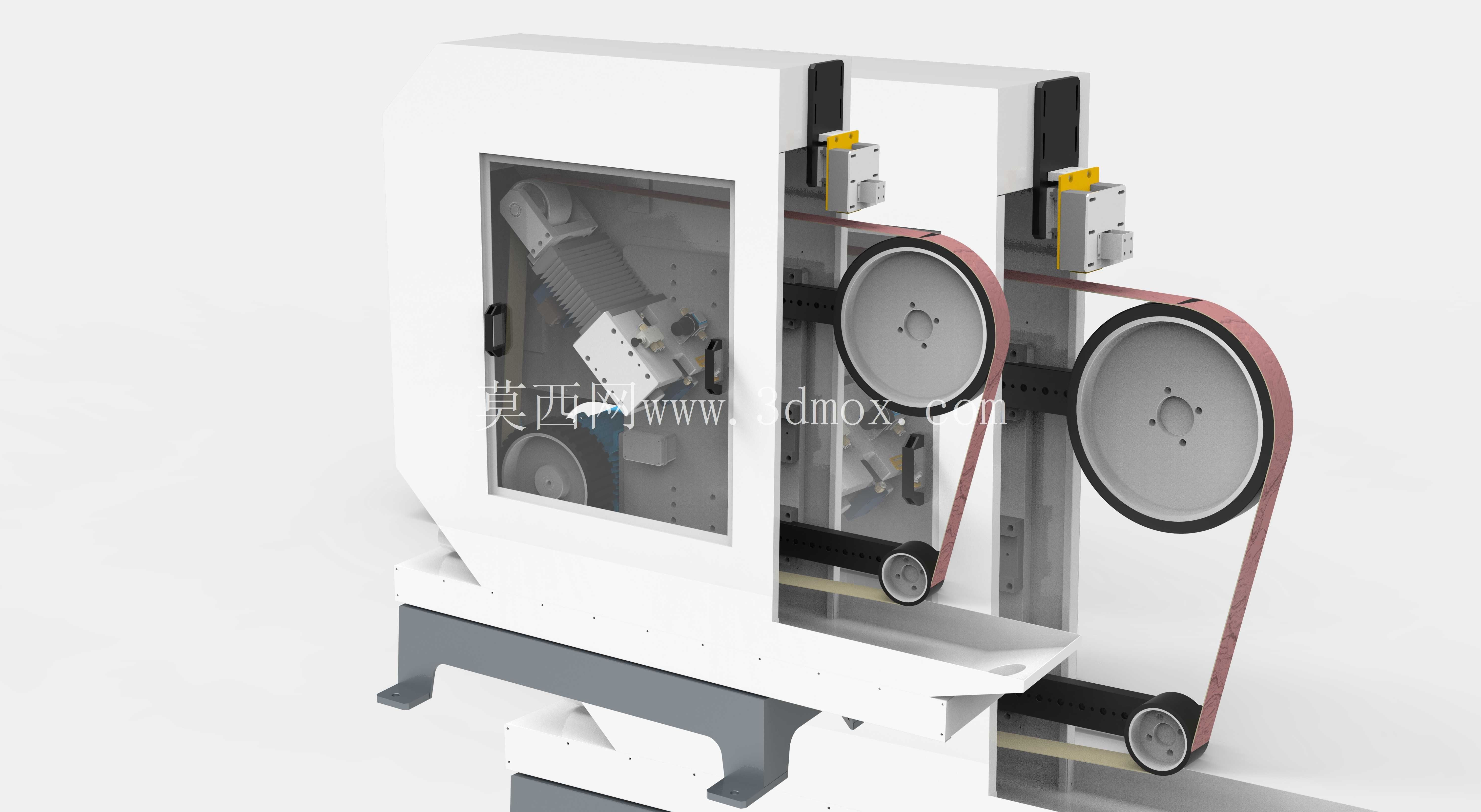

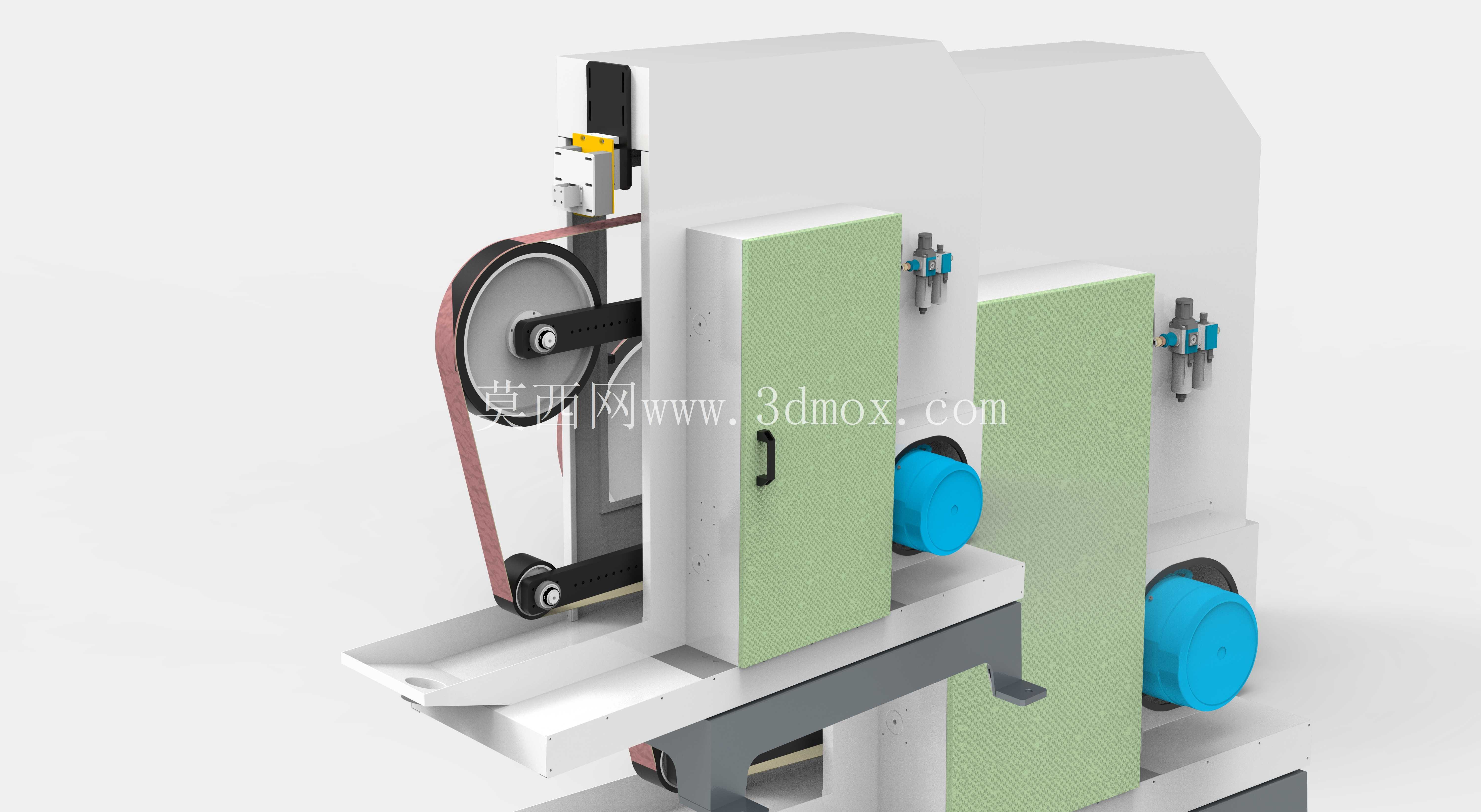

　　在金属零部件加工、五金制品制造、压铸后处理等生产场景中，工件表面的飞边去除、焊道打磨、粗糙度修整、氧化皮清理一直是工序中占比不低的环节，这类工序如果依赖人工手持角磨机作业，不仅加工一致性差，粉尘管控难度高，还存在不小的操作安全隐患，立式砂带研磨设备正是针对这类批量表面处理需求开发的专用加工装备。这款设备采用双砂带轮立式布局，两组独立的砂带张紧机构对称布置在机架右侧，可同时适配两种不同粒度的砂带，操作人员无需频繁更换砂带就能完成粗磨到精磨的工序衔接，大幅减少单工位换型的等待时间。设备左侧设置封闭的动力舱结构，驱动电机、传动张紧调节组件全部集成在舱体内部，舱门加装透明观察窗与侧边锁紧把手，既可以随时观察内部传动部件的运行状态，也能避免磨削过程中碎屑飞溅进入传动区域，同时降低设备运行的传动噪音向外传递。机架底部采用加厚钢板焊接的承托底座，底座预留了地脚螺栓安装孔位，可直接固定在车间混凝土地面，设备整体重心偏下，即使满负载长时间运行也不会出现明显的振动偏移，安装时不需要额外做复杂的混凝土基础找平，只要保证地面平面度误差在每米2毫米以内即可完成固定。

　　从结构设计逻辑来看，这款设备的砂带轮组采用了可调角度的安装支架，每个接触轮的固定座都预留了腰型调节槽，可根据待加工工件的型面特点调整接触轮的探出角度，针对平面类工件可以保持接触轮与工作台面平行，针对异形曲面、管件类工件则可以微调接触轮角度，让砂带更好地贴合工件轮廓，避免出现局部磨削过量或者打磨不到位的问题。砂带的张紧机构采用弹簧辅助的手动调节结构，操作人员扳动侧边的张紧手柄即可快速完成砂带更换，不需要额外使用工具拆卸轮组，日常维护的操作门槛很低，张紧力可以通过调节弹簧预压量来适配不同厚度、不同基材的砂带，避免张紧力过大导致砂带断裂，或是张紧力不足出现砂带打滑、跑偏的问题。

　　设备的操作区域预留了足够的工件操作空间，接触轮下方设置了倾斜的碎屑导料板，磨削产生的金属碎屑会顺着导料板滑落到设备前方的集屑槽位置，方便操作人员定期清理，不需要频繁拆解设备内部结构。接触轮的侧边安装了可调节的工件靠架，靠架的高度和前后位置都可以通过锁紧旋钮调整，加工小型工件时可以将工件靠在靠架上进给，降低操作人员手持工件的劳动强度，同时保证磨削进给量的一致性。在安全防护设计上，每个砂带轮的外侧都加装了半包围式的防护挡板，挡板采用冷轧钢板折弯成型，刚好覆盖砂带运行的非工作区域，只有接触工件的作业段裸露在外，避免操作人员误触运行中的砂带造成伤害。动力舱内部的传动带位置也设置了独立的防护罩，即使传动带出现断裂脱落的情况也不会飞出舱体，设备的电气控制按钮全部集中在机架侧面的操作盒上，设置了明显的急停按钮，遇到异常情况可以一键切断设备动力。从安装边界来看，这款设备的整体占地宽度在1.2米左右，纵深在0.9米左右，高度在1.8米上下，不需要占用太大的车间空间，适合布置在生产线的打磨工序段，也可以作为独立的打磨工位使用。设备的驱动电机功率适配常规工业380V供电，不需要单独配置特殊的供电线路，车间常规的工业配电即可满足运行需求。

　　在实际使用场景中，这类设备可以处理不锈钢制品的焊缝打磨、压铸件的飞边去除、五金零件的表面抛光、型材切割后的端口打磨等多种作业，相比单工位砂带机，双工位的设计可以让两名操作人员同时在不同工位作业，或是单操作人员根据加工需求快速切换粗精磨工序，加工效率比传统单工位设备提升40%以上。设备的接触轮采用橡胶包覆结构，橡胶硬度可以根据加工需求选配，粗磨工序选用硬度较高的橡胶接触轮，保证磨削效率，精磨工序选用硬度稍低的橡胶接触轮，让砂带与工件接触更柔和，获得更好的表面加工质量。砂带运行的跑偏调节机构设置在从动轮的安装座上，通过微调从动轮的轴向角度即可修正砂带的运行轨迹，调节方式简单直观，一线操作人员经过简单培训就能掌握调整方法，不需要专业的设备维护人员到场操作。机架整体采用钢板焊接后去应力处理，焊接完成后整体进行抛丸整平再做表面喷塑处理，长期在磨削粉尘较多的车间环境中使用也不会出现漆面脱落、机架锈蚀的问题，设备的使用寿命更长。
