100x2000皮带规格立式带式砂光机结构

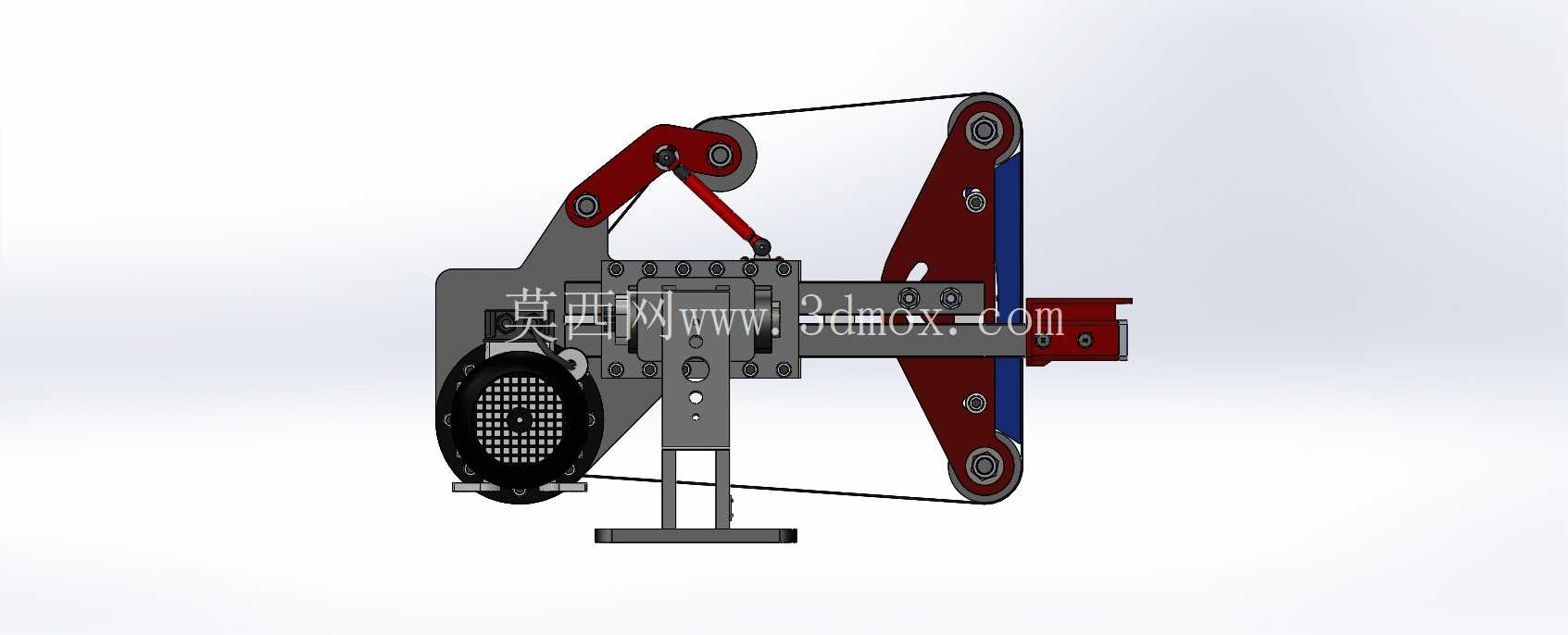

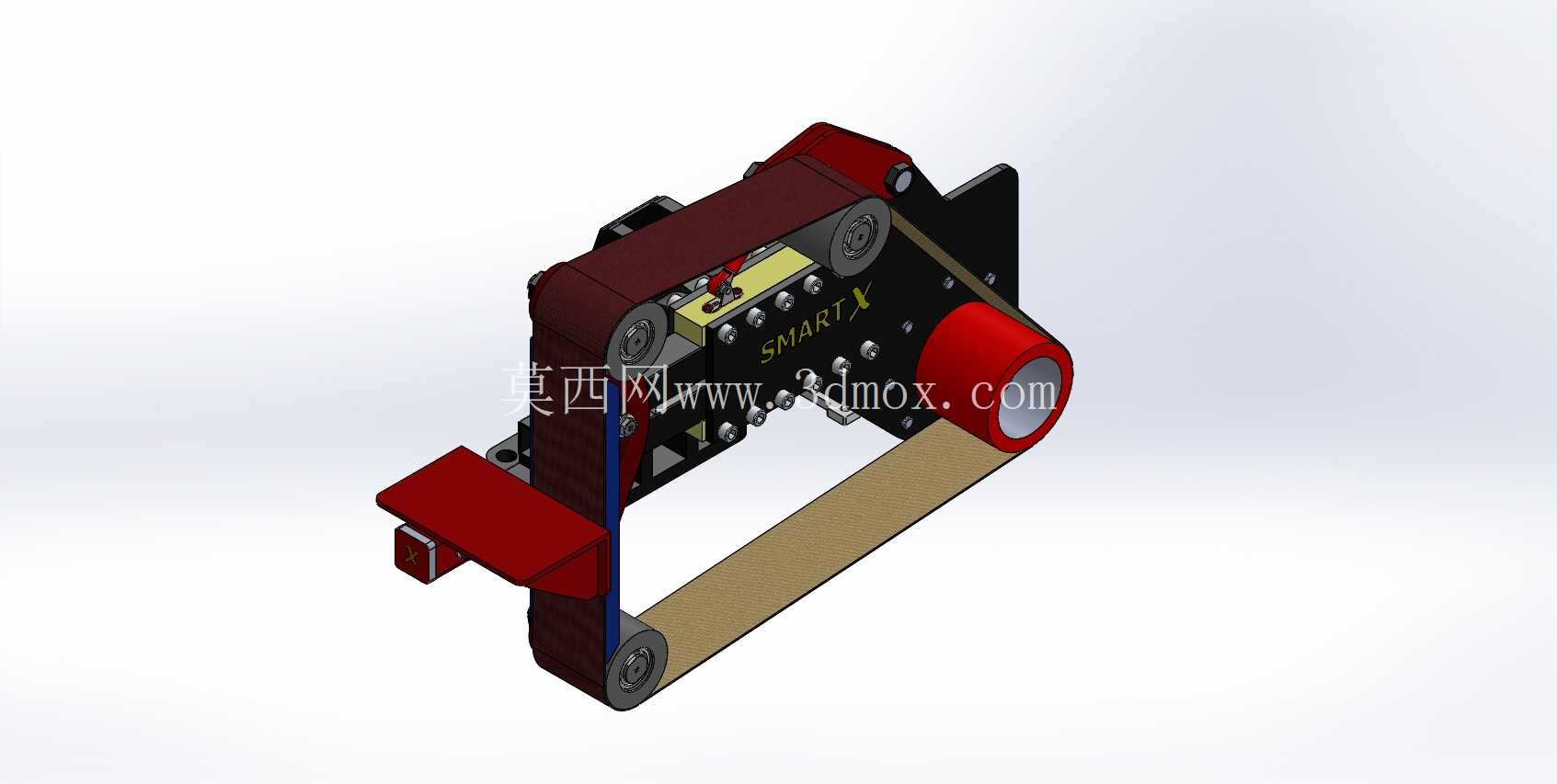

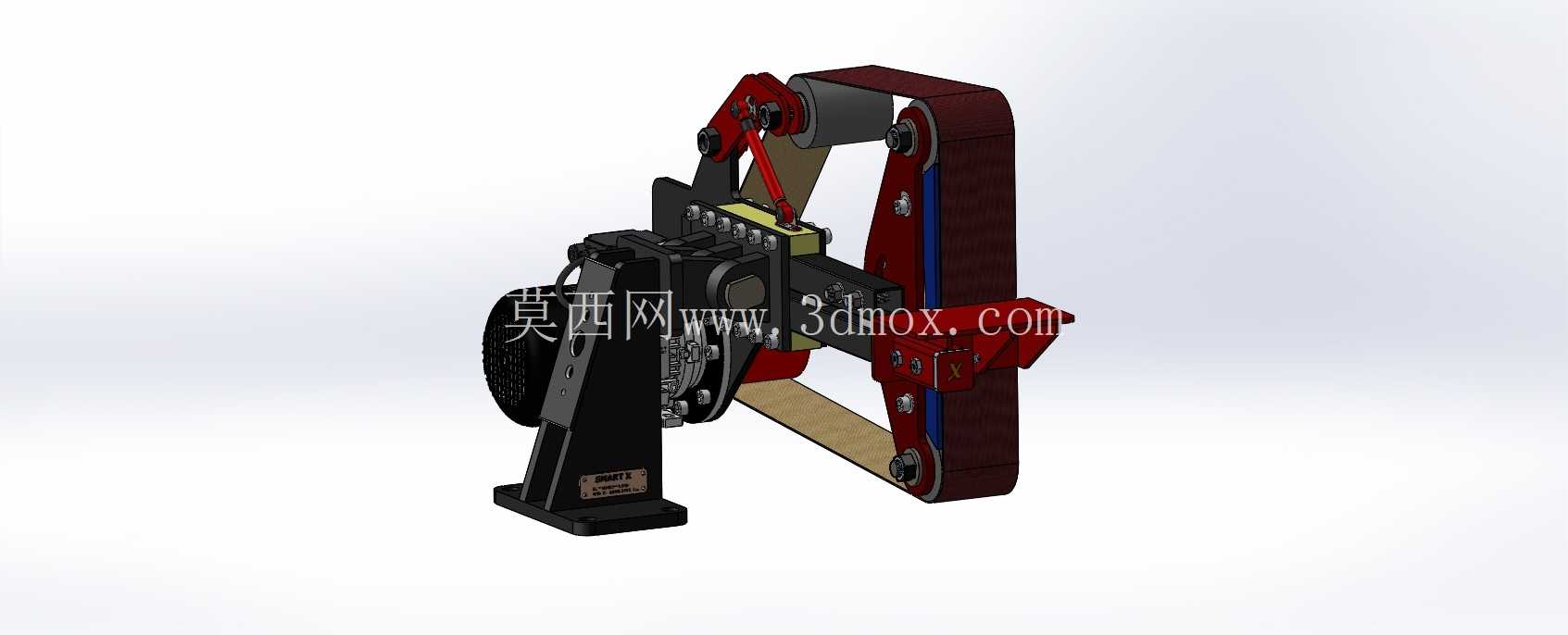

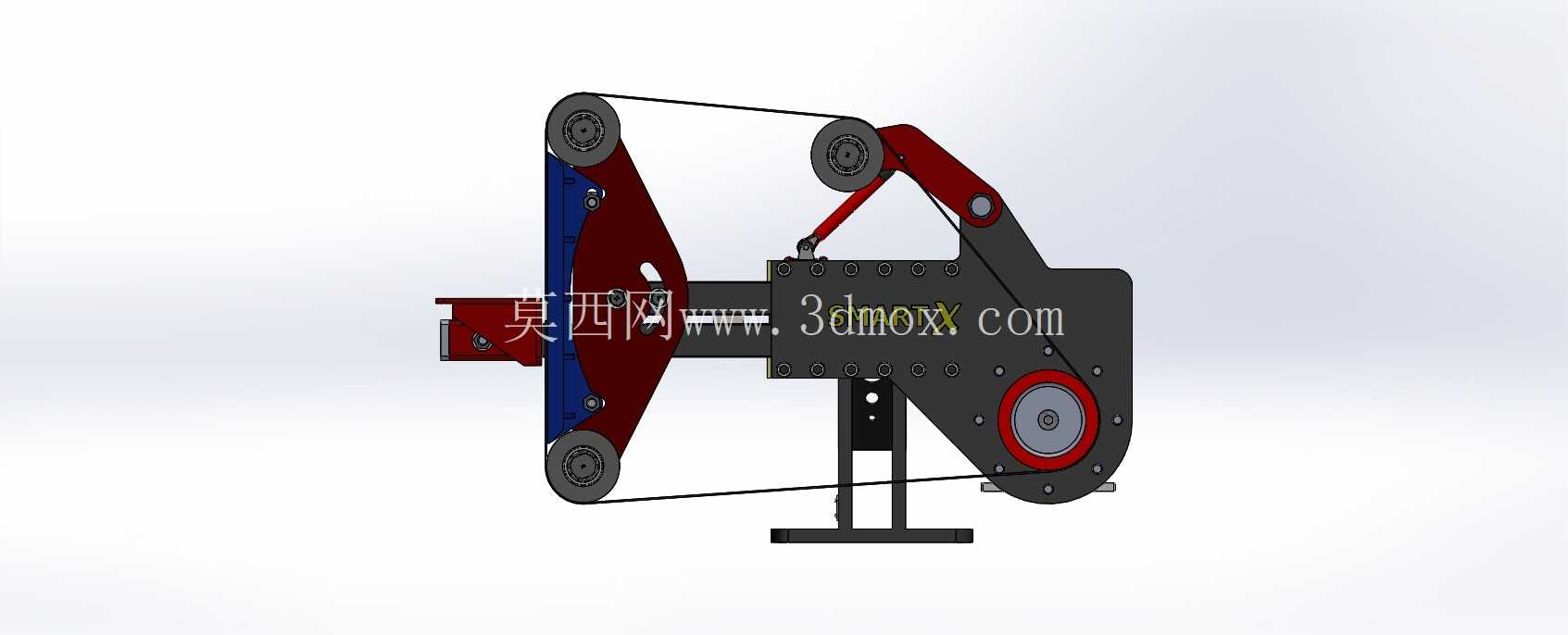

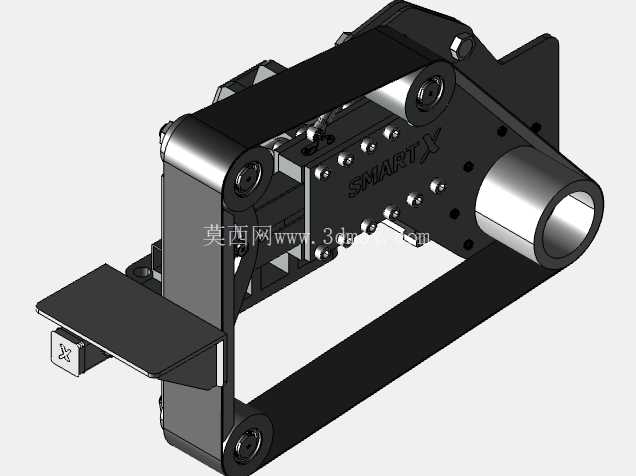

　　这款带式砂光设备的结构设计，核心围绕中小型金属加工车间的工位打磨需求展开，适配100毫米宽、2000毫米周长的环形砂带，在五金件去毛刺、焊缝打磨、小型铸件表面整平、型材端面修磨的场景中，能够覆盖绝大多数常规打磨作业的工况要求。从结构布局来看，设备采用侧挂式安装基体，主驱动轮布置在结构右下侧，直接与动力输出端连接，减少传动环节的动力损耗，驱动轮表面做滚花防滑处理，避免砂带高速运转时出现打滑丢转的问题；左上侧设置可调式张紧轮组，通过偏心锁紧结构实现砂带的快速张紧与更换，张紧行程预留15毫米的调节余量，能够适配不同批次砂带的长度公差，更换砂带时无需额外工具，扳动张紧手柄即可完成松卸与装夹，大幅缩短工位换型的辅助时间。

　　接触轮组采用多轮布局设计，除主驱动轮与张紧轮外，在工作侧设置两个不同直径的接触轮，大直径接触轮用于大平面的连续打磨，接触面积大，打磨纹路均匀，适合板材类工件的表面整平；小直径接触轮用于狭小空间、内角位置的打磨作业，能够伸入工件的凹槽、焊缝夹角位置完成修磨，解决常规砂光机无法处理异形件死角的问题。设备的角度调节机构设置在摆臂连接位置，可实现工作臂0到90度的角度锁定，既可以水平放置打磨平面工件，也可以倾斜一定角度打磨斜面、圆弧面，甚至竖直状态下对长型材的侧边进行连续打磨，调节位置带有刻度标识与锁紧销，调整后不会因为打磨时的振动出现角度偏移。

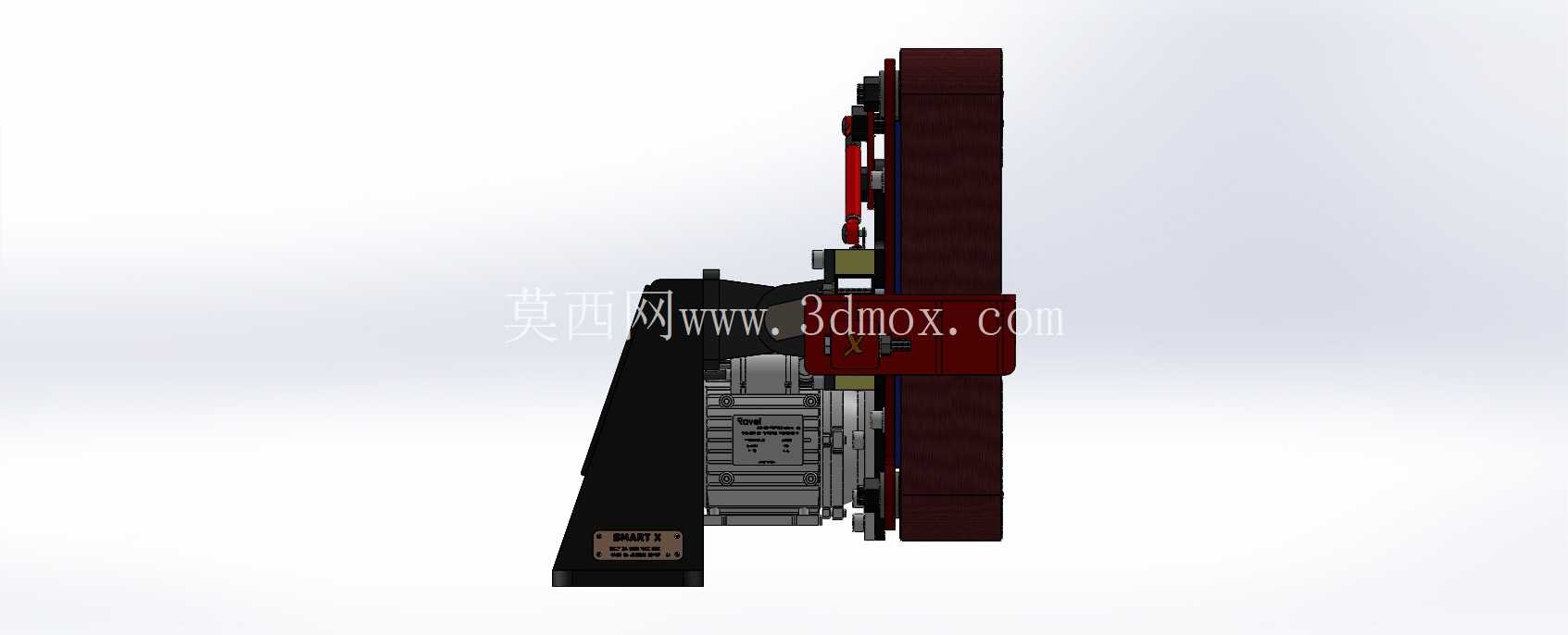

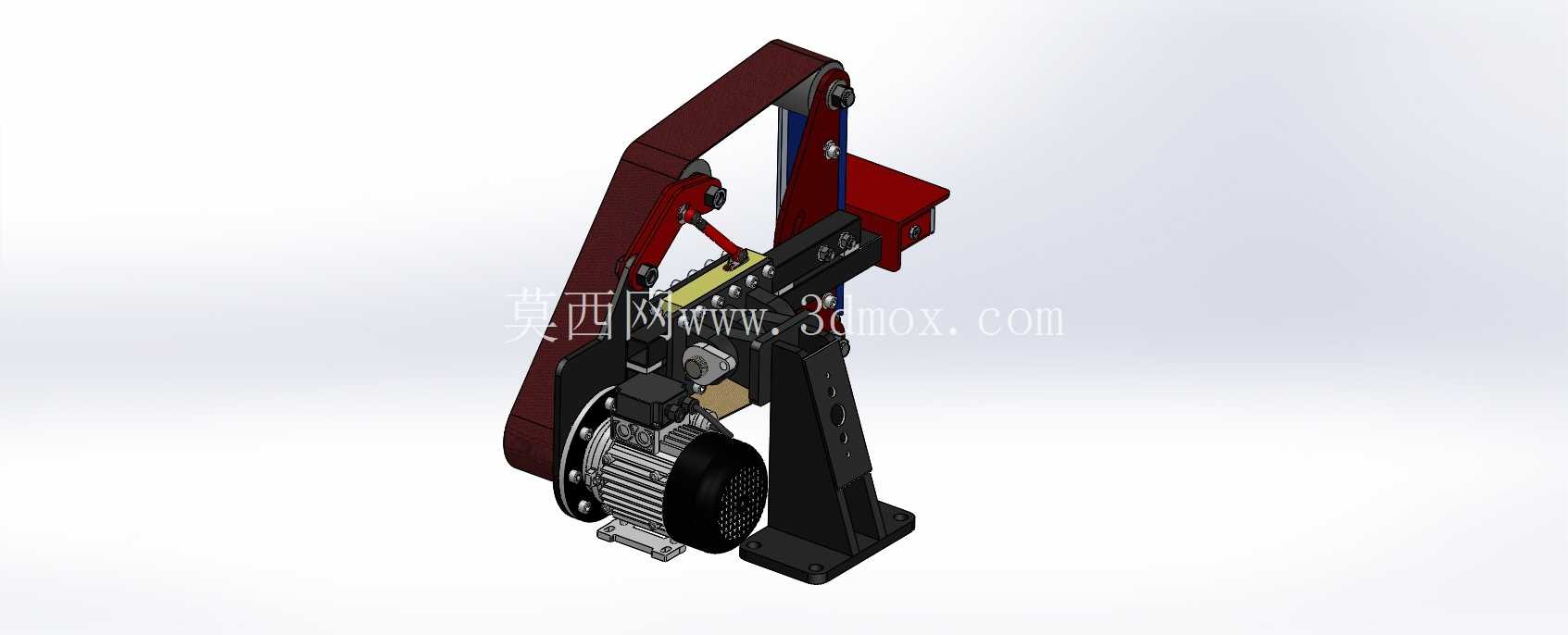

　　安装基座采用立式支架结构，底部预留四个螺栓安装孔，可直接固定在工位工作台或者专用机架上，安装面的平面度公差控制在0.1毫米以内，保证设备运转时的稳定性，整体安装边界的横向尺寸控制在450毫米以内，纵向高度不超过600毫米，不会占用过多的工位空间，适合在密集排布的加工工位中布置。从设计思路上，这款设备没有追求复杂的数控功能，而是聚焦手动打磨工位的实用性：所有转动轮的轴承位置都设计了密封防尘结构，避免打磨产生的金属碎屑进入轴承造成磨损，延长易损件的使用寿命；砂带的跑偏调节机构设置在上轮组的安装座上，通过微调螺栓调整轮组的平行度，运转时如果出现砂带跑偏，无需停机即可完成微调，保证砂带始终在轮面中心位置运转，不会出现刮边、断裂的问题。

　　在实际应用中，这类带式砂光机常布置在焊接工位、机加工工位的旁侧，工人完成焊接、粗加工后可直接就近完成工件的打磨处理，无需周转到专门的打磨车间，减少工件的搬运周转时间；相比手持角磨机打磨，带式砂光的接触面积更大，打磨效率是手持角磨机的3倍以上，且打磨后的表面粗糙度更均匀，不会出现局部过磨的问题，同时设备固定安装的形式也能降低手持打磨工具带来的振动伤害，改善工位的作业条件。结构上的受力件全部采用钢板焊接后去应力处理，焊接位置做打磨清根处理，避免长期受振动出现焊缝开裂的问题，摆臂的连接轴采用40Cr调质处理，表面淬火硬度达到HRC45-50，能够承受打磨时的径向冲击力，即使在大压力打磨的工况下也不会出现轴变形的问题。护罩结构覆盖砂带的非工作区域，只留出作业所需的接触位置，避免运转时砂带断裂甩出造成安全隐患，护罩采用薄钢板折弯成型，通过快拆螺丝固定，日常维护清理内部积屑时可以快速拆卸。
