FRC赛事竞技机器人底盘框架结构设计

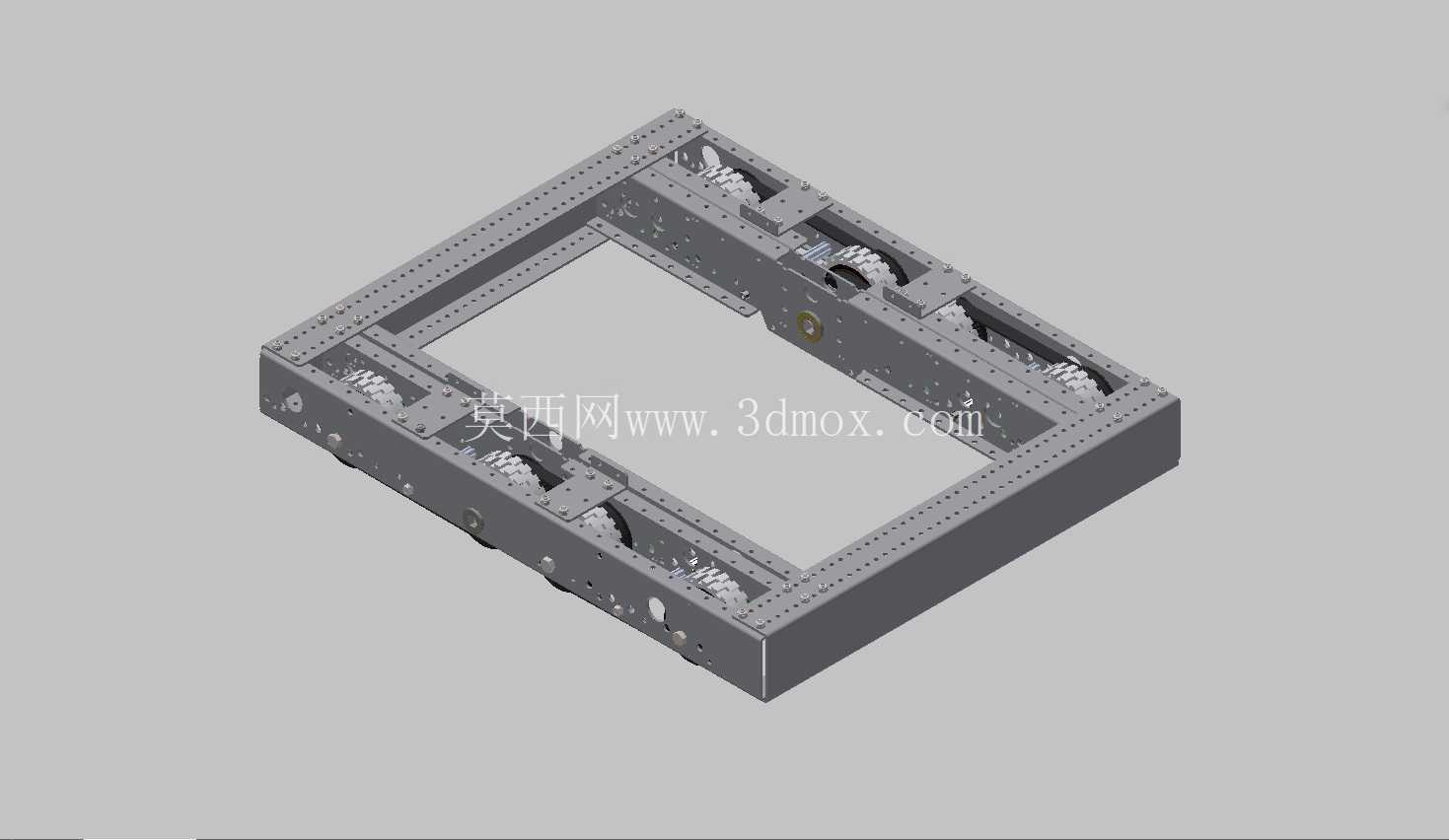

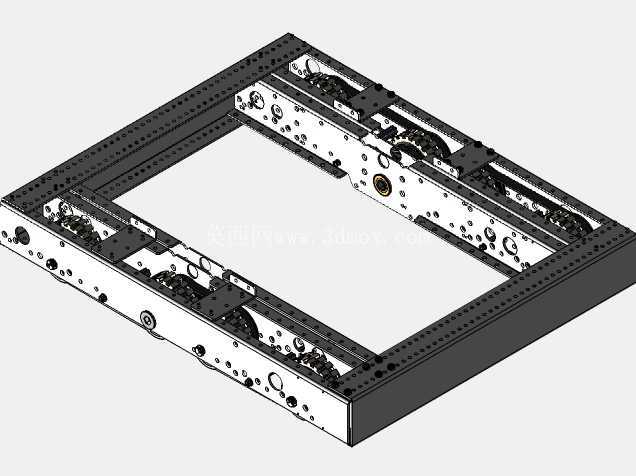

　　该底盘框架结构面向竞技类移动机器人的赛事应用场景，核心用途是作为机器人整机的承载基体，集成驱动轮系、动力组件、控制模块与上层功能机构，为机器人在赛场内的快速移动、对抗作业提供稳定的结构支撑。从实际赛事使用的痛点出发，原有同类型底盘在连续高强度对抗、频繁启停的工况下，容易出现轮系贴合度不足导致的动力损耗、驱动轴拆装困难拖慢赛场维护节奏的问题，本次结构优化完全围绕赛场实际作业需求展开。结构设计上采用镂空式框型承载布局，框架主体沿周向布置等距安装孔位，可兼容不同规格的轮组、电机安装座以及上层功能机构的固定需求，无需额外打孔即可实现组件位置的灵活调整，适配不同赛事任务的组件布局要求。

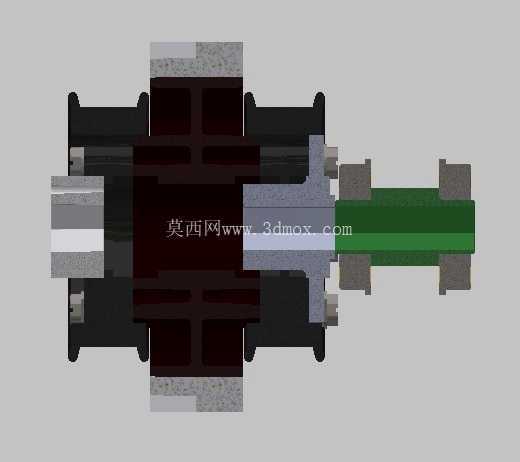

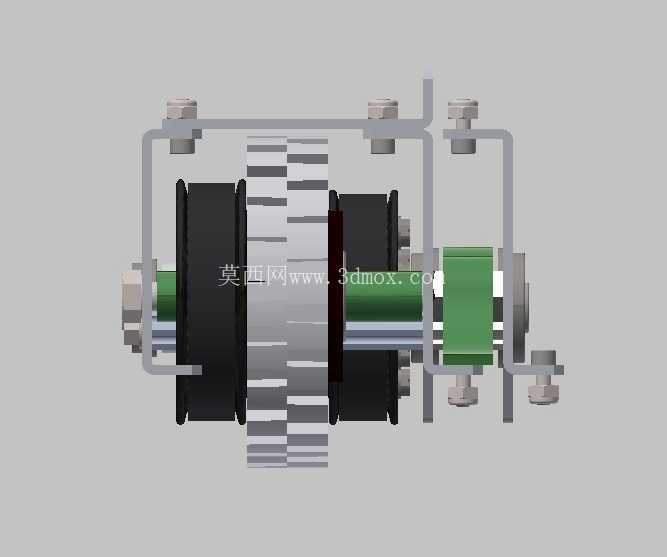

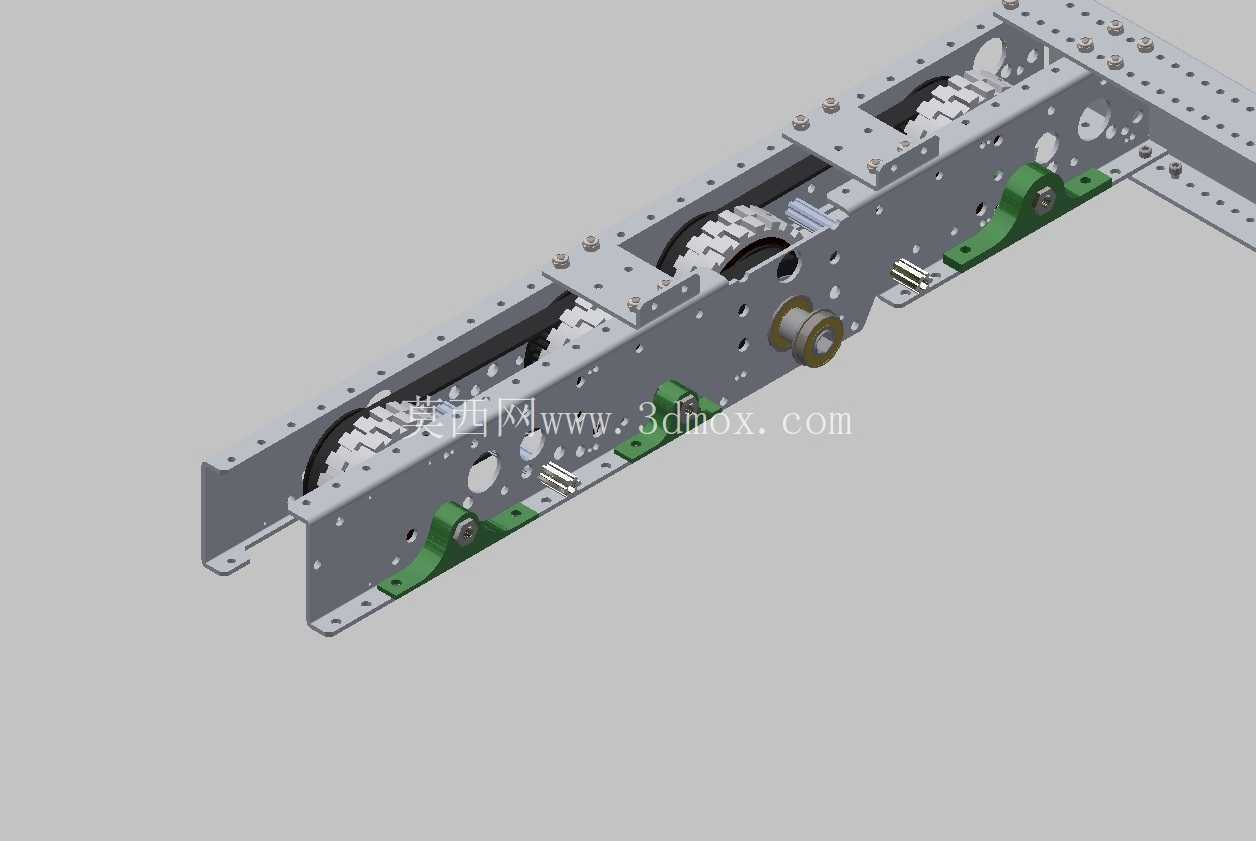

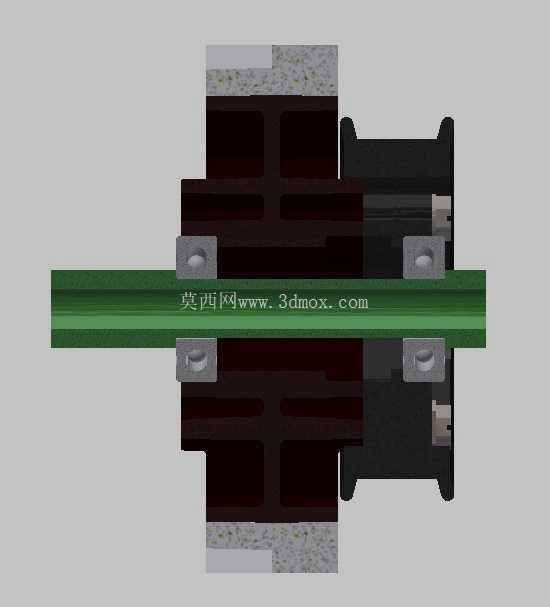

　　轮毂与框架的连接位置专门调整了垫片的配合公差，通过优化垫片的厚度与贴合面形态，消除轮轴安装后的径向间隙，让轮组与框架的贴合精度更高，避免高速行进、急转变向时轮系晃动带来的动力损失，提升轮组传动效率与行进稳定性。针对赛场内快速更换车轮、维护驱动组件的需求，在框架内侧的轮系间隙位置增设了专用安装块，安装块预留六角形套筒的操作空间，无需拆解框架主体结构即可完成驱动轴的拆卸与锁紧作业，大幅缩短赛中故障排查、易损件更换的耗时，适配赛事高强度、快节奏的维护需求。框架的承载面做了平整度强化处理，上层安装面的平面度公差控制在合理区间，可直接固定控制电路板、电池组件、执行机构等载荷，避免因安装面变形导致的组件对位偏差。

　　轮系安装位的同轴度经过反复校核，两侧驱动轮的安装基准保持统一，减少机器人行进时的跑偏量，降低控制系统的行进校正负担。框架边缘做了倒角处理，避免赛场对抗中尖锐边角剐蹭线缆、损坏对方机器人结构或赛场设施，同时也能降低自身结构受撞击后的应力集中风险。安装边界方面，框架整体采用对称式布局，各安装孔位的中心距遵循模块化设计标准，可与同系列的上层支架、防护结构直接对接，轮组安装位预留的间隙可适配不同直径的赛事专用轮，驱动轴的安装孔位兼容常用规格的传动轴与联轴器，无需二次加工即可完成动力组件的装配。框架的底部预留了足够的离地间隙，可适配赛场内的常见障碍高度，避免行进中托底卡滞。整个结构的受力路径经过优化，驱动轮传递的冲击载荷可通过框架的加强筋结构均匀分散到整个框体，避免局部应力集中导致的框架变形，延长结构在高强度对抗场景下的使用寿命。
