Pimoroni嵌入式轨迹球输入模块结构设计

这款小型轨迹球输入模块，是面向嵌入式人机交互场景开发的紧凑型输入组件，常被集成在手持测控终端、小型工业操作面板、便携嵌入式开发装置、自定义输入外设当中，替代传统方向按键或小型摇杆实现光标移动、菜单导航、参数微调等操作，相比摇杆类输入部件，它的操作精度更高，占用面板空间更小，且没有摇杆外露的长柄结构，抗磕碰能力更强，适合在空间紧凑、操作频次高的嵌入式设备场景中使用。

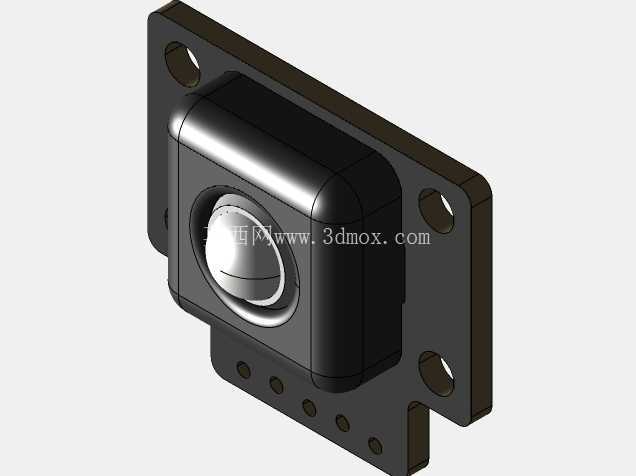

从结构设计来看，模块采用一体化安装法兰作为主体承载结构，法兰板上预留四个对称分布的沉头安装孔，安装时可直接通过M2规格螺丝从面板正面锁附固定，不需要在面板背部预留额外的螺母安装空间，适配1.5-3mm厚度的设备面板安装需求，法兰板与中部轨迹球容纳腔体为一体式结构，腔体边缘做了R1.2的圆角过渡，既避免锐边划伤操作人员，也能提升壳体结构的抗冲击强度，减少装配或使用过程中边角开裂的风险。轨迹球的金属球座突出法兰安装面2.3mm，球座开口处做了向内的收口限位，防止直径6mm的金属轨迹球从正面脱出，球座内部预留了光电检测元件的安装空间，通过检测轨迹球转动时的表面反光变化输出位移信号，不需要机械传动结构，长期使用不会出现机械磨损导致的操作精度下降问题。

模块背部的引脚侧采用下沉式设计，五个焊盘引脚沿法兰下沿一字排开，引脚间距为标准2.54mm，既可以直接焊接在定制PCB板上实现板载集成，也可以通过排针焊接后连接杜邦线做原型开发，引脚伸出法兰背面的高度控制在3.2mm以内，不会占用过多设备内部的堆叠空间，适配内部空间局促的便携设备设计需求。在实际选型应用中，这类轨迹球模块常被用在工业手持巡检终端上，操作人员戴薄劳保手套也能顺畅操作，不会像电容触控板那样出现手套触控失灵的问题；在自定义机械键盘、小型便携控制台等场景中，它可以替代鼠标实现无桌面场景下的光标控制，不需要额外外接输入设备。

设计过程中需要重点关注安装面板的开孔尺寸匹配，法兰对应的面板开孔尺寸为18mm*15mm，开孔公差控制在±0.1mm即可保证安装后无松动、无偏移，轨迹球球心距离法兰安装面的高度为5.7mm，设计面板布局时需要在球座周边预留至少3mm的操作空间，避免周边结构件阻碍手指拨动轨迹球。模块的整体外形尺寸控制在24mm*20mm*11mm，相比同规格的摇杆输入组件，它的整体厚度减少了40%，更适合超薄型嵌入式设备的结构堆叠。另外，模块的金属轨迹球采用不锈钢材质，表面做了哑光抛光处理，操作时的阻尼感均匀，不会出现打滑或卡顿的问题，球座与球体之间预留了0.05mm的活动间隙，即使有少量灰尘进入也不会影响正常转动，日常维护只需要定期用无尘布擦拭球体表面即可，不需要拆解做内部清洁。在结构强度方面，法兰安装板的厚度为2mm，采用ABS+PC混合材质注塑成型，单个安装孔可承受5N的锁附力不会出现开裂，满足工业设备的常规装配强度要求，模块整体可承受1米高度的自由跌落冲击，不会出现结构损坏或功能失效的问题，适配工业场景下的设备使用可靠性要求。
