车载点烟器母头连接器插头结构设计

车载点烟器接口是民用车辆上普及率最高的车载取电接口，从早期仅适配点烟器发热组件，到现在成为车载电子设备的通用取电端口，对应的适配插头结构也在不断迭代优化，本次涉及的30A规格母头转接插头，主要面向大电流车载用电设备的取电转接场景，常见于车载逆变器、车载充气泵、车载快充模块等需要较高功率输入的设备配套使用。

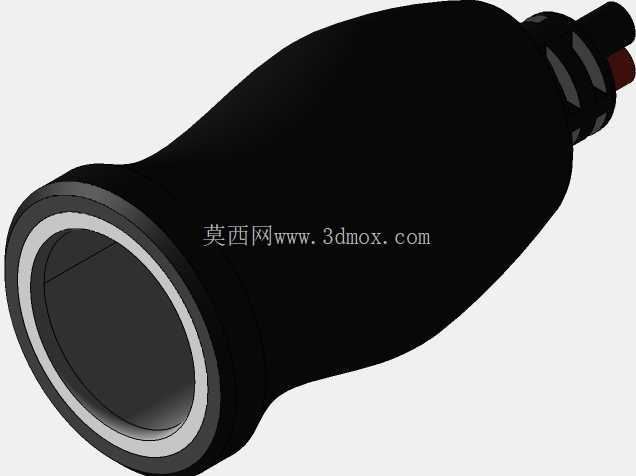

从实际装车使用场景来看，这类插头需要适配不同车型的点烟器座公差，部分老旧车型的点烟器座因为长期使用存在簧片松动、内壁氧化、安装角度偏移的问题，这就要求插头在插入后能保持稳定的接触压力，避免行车过程中因为车身振动出现接触不良、断电甚至拉弧烧蚀的问题。这款插头的外形采用了流线型的锥度过渡设计，从插入端的标准圆柱段向后逐渐收窄再过渡到出线端，这种外形设计首先考虑了车内点烟器座的安装空间，多数车型的点烟器座位于中控台下部、扶手箱内部或者杯架附近，周边的操作空间比较局促，锥度过渡的外形不会和周边的内饰件产生干涉，插拔的时候手指握持的区域直径更大，施力更方便，不会因为插头表面太光滑出现插拔打滑的问题。

接触结构设计上，插入端的外圈采用了弹性接触的环形结构，和点烟器座的负极内壁贴合，内部的中心触点对应点烟器座的正极触点，30A的额定电流要求接触电阻必须控制在极低的范围，所以接触部位的材料选型会考虑导电性能和弹性的平衡，同时表面做耐磨抗氧化处理，避免多次插拔后出现接触性能下降。插头的外壳采用绝缘耐温的工程塑料材质，因为大电流通过时接触部位会产生一定的温升，尤其是在接触不良的情况下局部温度会快速升高，耐温的外壳材料可以避免高温熔化、变形的风险，同时外壳的绝缘性能可以避免插拔过程中出现正负极短路的问题。出线端的位置做了防弯折的结构处理，车载使用场景下连接线经常会被拉扯、弯折，普通的直出结构很容易在根部出现线芯折断、外皮破损的问题，尾部的过渡结构可以给线缆提供一定的弯折缓冲，延长连接线的使用寿命。

从安装边界尺寸来看，插头的插入段严格遵循车载点烟器接口的通用尺寸规范，插入深度和外径都和通用点烟器插头保持一致，不需要对原车的点烟器座做任何改装就可以直接使用，插入后外露的部分长度控制在合理范围，不会因为突出太多影响扶手箱盖、储物格盖板的关闭，也不会因为乘客腿部触碰导致插头松脱。插头内部的正负极之间做了足够的绝缘隔离，避免进入灰尘、洒落少量饮料液体的时候出现短路风险，整体的装配结构采用卡扣加超声波焊接的方式，外壳的拼接缝隙均匀，日常使用过程中不会因为振动出现外壳开裂、内部结构移位的问题。

在实际的结构建模过程中，需要重点关注几个配合尺寸的公差控制：首先是插入端外圈的外径尺寸，尺寸过大容易出现插不进或者插拔力过大的问题，尺寸过小则会导致接触间隙过大，接触电阻升高容易发热；其次是中心正极触点的凸出高度，要保证插入后能和点烟器座的正极可靠接触，同时不会因为凸出过多顶坏点烟器座内部的结构；还有就是外壳的流线过渡曲面要做连续顺滑处理，避免出现尖锐的棱角，插拔的时候划伤手指或者刮蹭车内内饰。这类车载接插件的设计看似简单，实则需要兼顾通用适配性、接触可靠性、使用安全性、操作便利性等多方面的要求，每一处结构细节都对应实际使用场景中的常见痛点，比如外壳表面做细微的磨砂处理，夏天手上出汗的时候插拔也不会打滑，尾部的线缆出线方向和插头轴线保持同轴，不会因为线缆侧向的拉力导致插头偏斜，影响接触的稳定性。对于车载电子设备的结构设计人员来说，这类通用取电插头的建模可以直接作为配套结构的参考，在设计车载电器的取电端时，可以直接匹配对应的尺寸参数，减少重复设计的工作量，同时也能提前验证和不同车型点烟器座的适配性，避免后期装车出现适配问题。
