阿克曼结构蓝牙遥控移动小车底盘结构

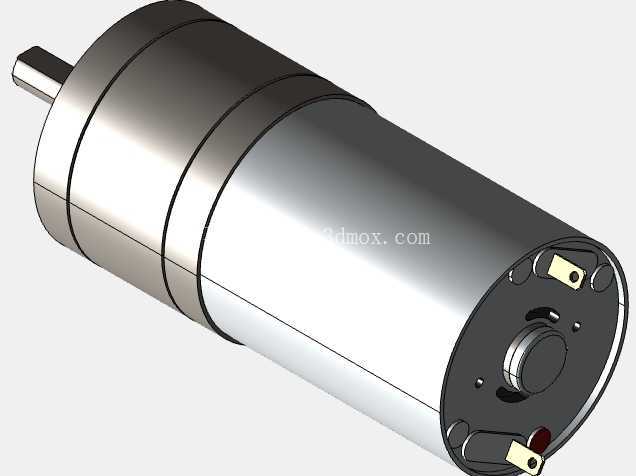

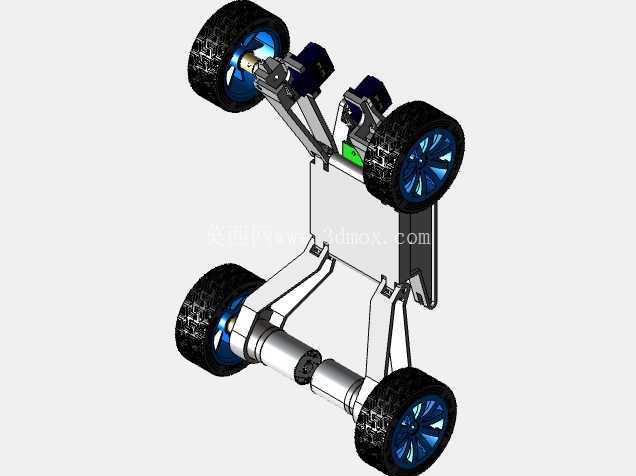

　　这套轮式移动底盘采用经典阿克曼转向几何设计，区别于普通差速转向轮式平台，转向过程中内外侧车轮可按照转弯半径自动匹配对应转角，避免轮胎侧滑磨损，在铺装路面行驶时具备更高的行进效率与转向精度，适合室内巡检、教学实验、小型物料转运等场景使用。底盘采用后轮集中驱动布局，动力输出端通过传动轴将扭矩传递至两侧后轮，驱动桥与车架之间设置弹性悬架结构，可过滤行进过程中路面传递的小幅振动，保证车载控制元件的运行稳定性，同时在小幅不平整路面行驶时可保证四个车轮始终贴合地面，避免单轮悬空导致的动力流失。

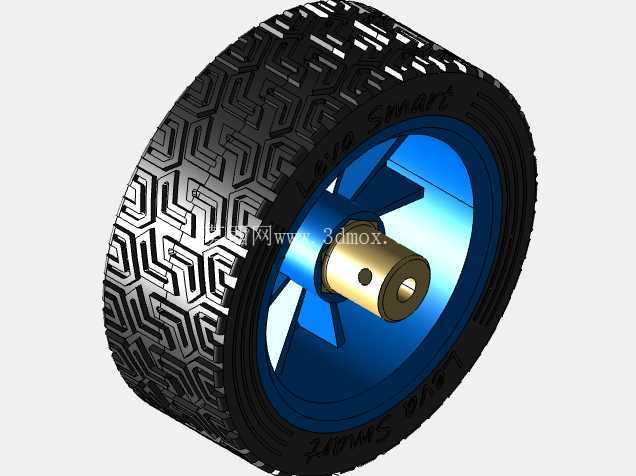

　　转向执行机构布置于前桥位置，通过舵机拉动转向拉杆带动两侧转向节转动，转向节主销预留后倾与内倾角度，可在直线行驶时提供自动回正力矩，降低遥控操作时的方向修正频次。车架主体采用平板式安装基座，上层预留标准化安装孔位，可直接固定ESP32控制板、蓝牙模块、电池组与拓展功能组件，安装孔位按照通用嵌入式硬件的安装间距设计，无需额外打孔改造即可完成电控部分的装配。车轮采用橡胶胎面搭配塑料轮毂结构，轮毂与轮轴之间采用法兰式连接，可快速拆卸更换不同胎纹的轮胎以适应不同路面的附着需求。

　　从安装边界来看，底盘整体轮距控制在常规小型移动机器人的通用尺寸范围内，转向时前轮最大摆角对应的最小转弯半径可满足室内狭窄通道的通行需求，悬架行程设定兼顾了滤震效果与底盘重心高度，避免高速转向时出现侧倾风险。设计过程中对转向拉杆的长度做了可调设计，装配时可通过调整拉杆长度修正前轮前束参数，抵消零件加工误差带来的转向偏磨问题；驱动桥内部的传动件采用模块化装配思路，单个轴承或齿轮出现磨损时可单独拆解更换，无需整体更换桥体，降低后期维护成本。前桥与车架之间采用铰接式连接，配合后桥的弹性悬架，可实现前后桥的小幅相对摆动，在跨接小幅高度差的路面时不会出现车架刚性受力变形的情况。

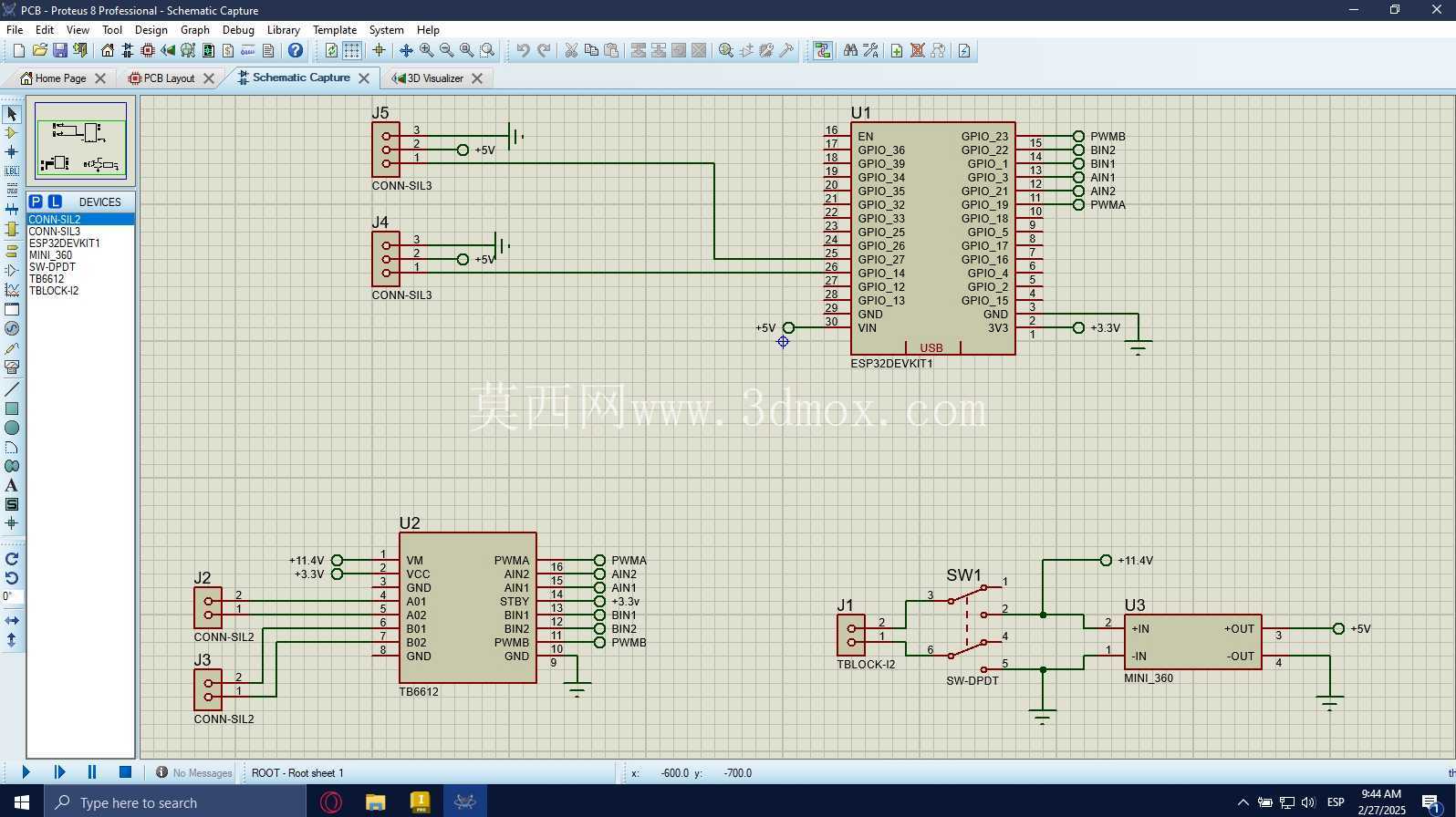

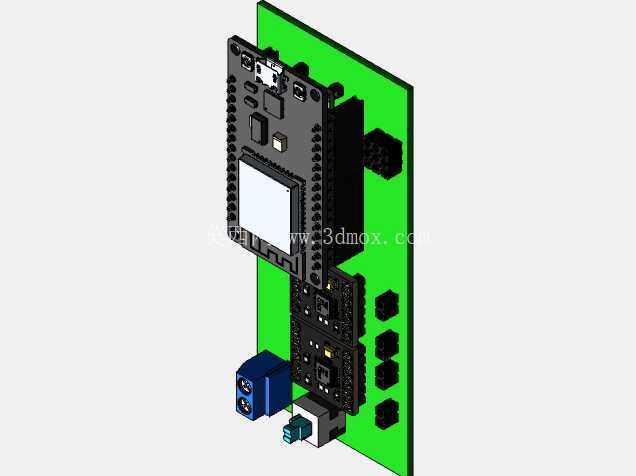

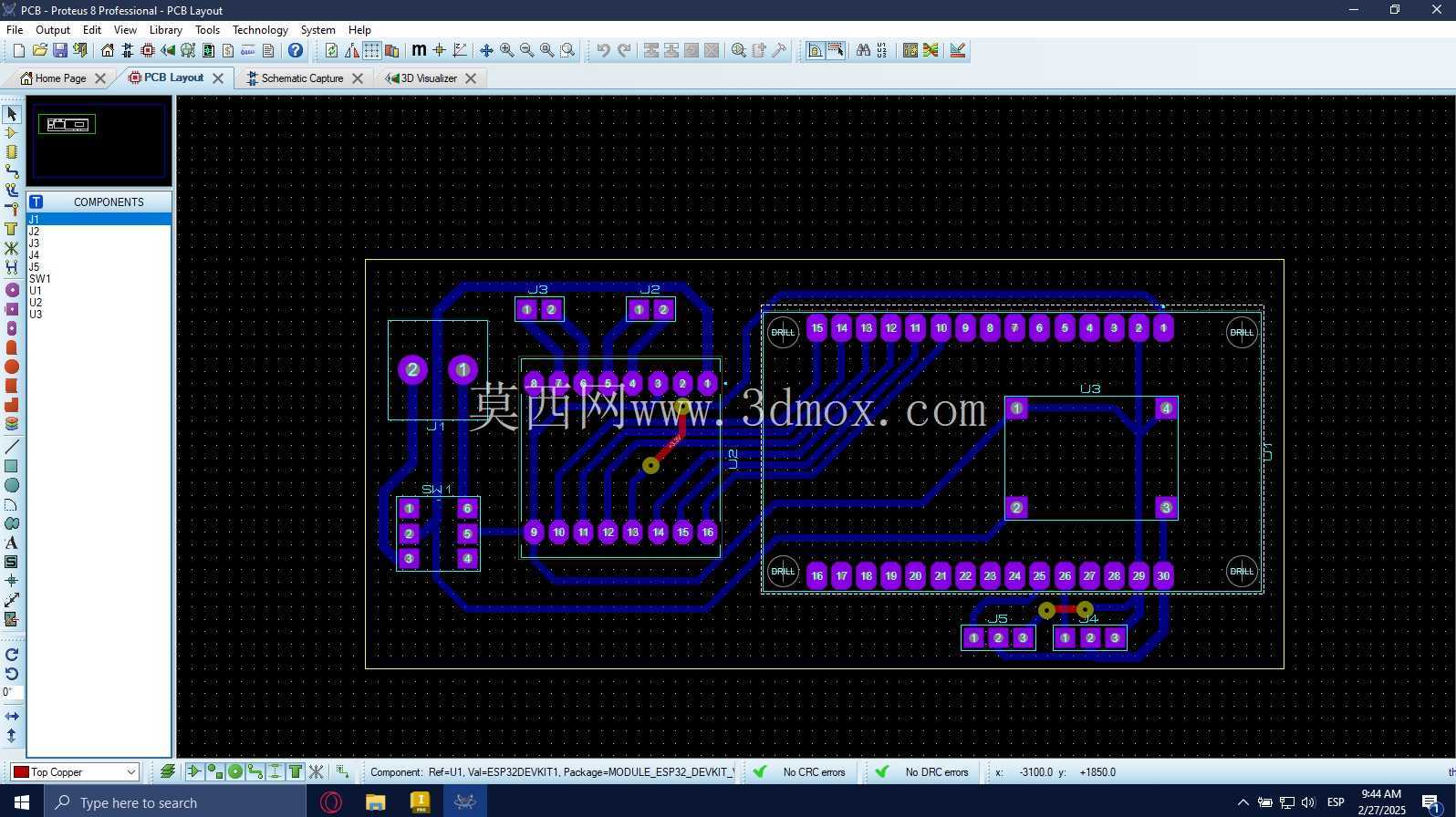

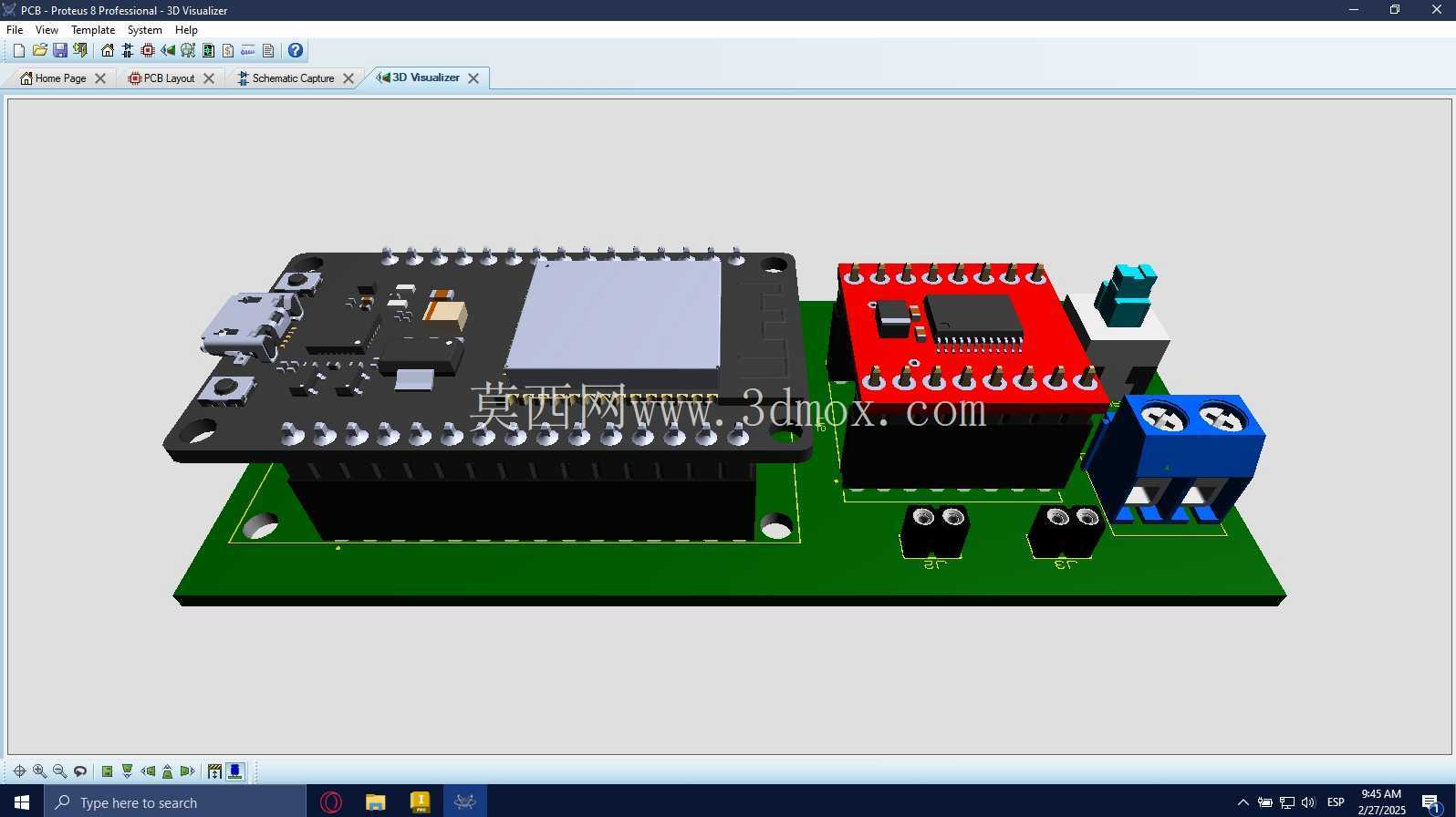

　　电控部分的安装区域做了分层设计，下层固定大重量的电池组以降低整车重心，上层布置控制板与蓝牙通讯模块，减少动力线对通讯信号的干扰，蓝牙控制器的天线位置预留于车架后侧高位，避免金属结构件对信号的屏蔽，保证遥控操作的信号稳定性。这套结构可直接作为轮式机器人开发的基础底盘，使用者可根据自身需求在上层加装机械臂、传感器支架、载物平台等拓展组件，无需重新设计行走与转向部分的机械结构，可大幅缩短小型轮式机器人的开发周期，适合机器人教学、个人DIY开发、小型智能巡检设备原型验证等场景使用。在结构强度方面，车架承载区域做了局部加强筋设计，可承载数倍于自身重量的上层负载，满足常规拓展组件的安装承重需求；轮轴与转向节的连接部位采用耐磨衬套，长期转动使用时不会出现明显的旷量，保证转向精度的长期稳定性。
