协作机器人配套2D视觉镜头结构设计

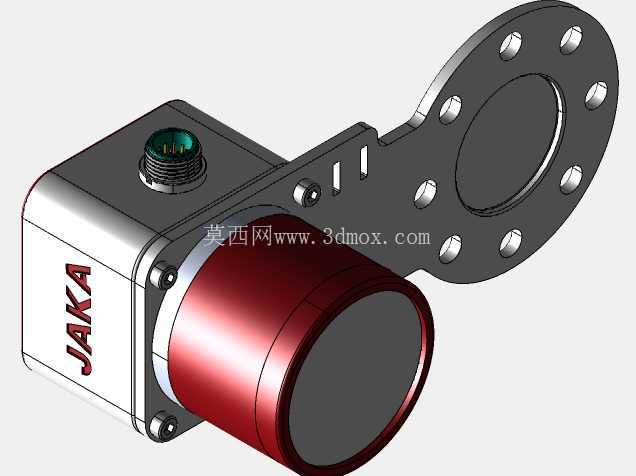

　　这款配套协作机器人使用的2D视觉镜头，是当前轻量型工业机器人产线视觉定位、工件识别场景里的核心感知部件，日常在3C电子小件分拣、五金零件上下料、涂胶轨迹纠偏这类工位上承担视觉信息采集的作用，和传统固定式工业相机不同，它直接集成在机器人末端法兰上，随机械臂运动完成不同工位的视觉采集，不需要额外搭建复杂的固定相机支架，能大幅缩减工作站的整体占地空间。从结构设计来看，整个镜头组件采用分体式布局，主体成像模块和安装法兰做了一体化的刚性连接，法兰端直接匹配协作机器人末端的标准安装孔位，八孔均布的连接方式能保证安装后镜头光轴和机器人末端法兰中心的同轴度控制在合理公差范围内，避免运动过程中出现视觉坐标偏移。

　　成像端的镜筒做了金属阳极氧化处理，红黑撞色的外壳不仅做了表面耐磨处理，也能在车间复杂光照环境下减少外壳反光对成像的干扰，顶部预留的航空插头接口采用侧装式布局，不会和机器人末端的走线槽产生干涉，线缆弯曲半径预留足够空间，满足机械臂大角度回转时的线缆弯折寿命要求。在安装边界设计上，整个组件从法兰安装面到镜头前端的伸出长度做了严格控制，不会因为加装视觉组件导致机器人末端负载重心偏移过大，适配协作机器人的额定负载范围，不需要额外调整机器人的负载参数就能直接安装使用。镜头侧面预留的两个小型安装槽位，可以根据实际工况加装补光灯、偏振片这类外接配件，不需要额外打孔改造主体结构，适配不同车间光照条件下的成像需求。

　　从实际使用场景出发，这类随臂安装的2D镜头，相比固定安装的相机，能通过机械臂的运动调整拍摄角度和距离，完成工件多角度的特征识别，比如在螺丝锁付工位上，可以先移动到工件上方定位螺丝孔位置，再引导末端电批完成锁付，不需要额外设置多个固定相机覆盖不同拍摄位置。结构设计上充分考虑了协作机器人的使用场景，整体外壳没有尖锐棱角，所有边角都做了圆角处理，符合协作机器人工作站的安全要求，避免人员误触时产生磕碰伤害。成像模块和安装法兰之间的连接部分做了加强筋结构，在机械臂高速启停、急停的工况下，不会因为惯性导致镜头位置偏移，保证视觉坐标系和机器人基坐标系的标定精度长期稳定，减少日常生产中的重复标定工作量。

　　镜头前端的保护镜片采用嵌入式安装，更换时不需要拆解整个主体结构，车间日常维护时只需要拧下前端压圈就能更换磨损的保护镜片，大幅降低维护成本。整个组件的重量控制也做了针对性优化，主体外壳采用轻量化铝合金材质，在保证结构刚性的前提下尽可能降低末端负载重量，避免影响协作机器人的运动速度和重复定位精度。走线位置做了内嵌式的线槽设计，线缆从法兰端引出后可以顺着机器人臂的走线槽固定，不会在机械臂运动过程中出现线缆勾挂周边工装的问题，适配紧凑布局的自动化工作站使用。
