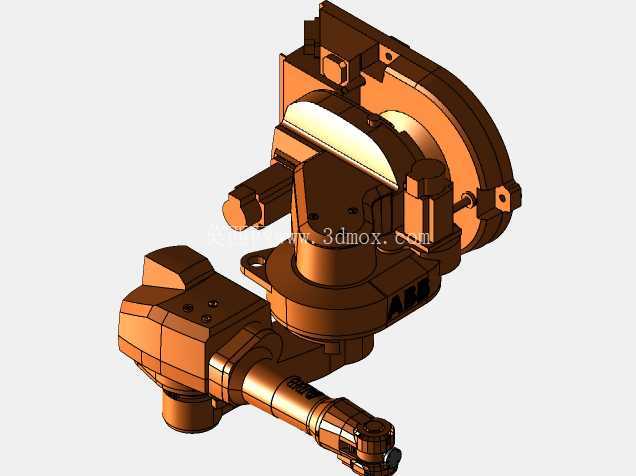

ABB IRB1600工业六轴机械臂三维数模

　　这款六轴工业机械臂的三维数模还原了设备本体的完整结构细节，从底座安装面到末端法兰的各关节衔接、壳体造型、走线预留结构都做了精准复刻，能够直接用于自动化产线的布局仿真、工作站干涉校验、末端工装适配设计等工程场景。在3C电子制造车间里，这类臂展适中、负载能力适配中小工件的机械臂常被布置在流水线侧方，完成电路板插件、元器件点胶、成品分拣搬运等工序，也可在汽车零部件加工单元中承担上下料、焊缝打磨、小件焊接的作业任务，部分食品包装、医药分拣产线也会搭配对应防护外罩使用该类机型，适配多品种小批量的柔性生产需求。

　　从功能特性来看，该机型的六个关节均采用伺服驱动配合高精度减速机构，重复定位精度能够满足多数精密装配场景的要求，各关节的运动范围经过合理规划，既保证了作业半径内的无死角覆盖，也通过结构限位避免了运动过程中的自身干涉，底座的安装孔位按照通用工业标准设计，能够直接适配常见的设备安装底座、龙门架倒挂安装、侧装支架等多种安装形式，方便产线布局时灵活调整安装姿态。建模过程中优先还原了各关节的运动副约束关系，每个旋转轴的转动范围都和实际设备参数对齐，导入仿真软件后可以直接添加驱动进行动作模拟，不需要额外调整关节限位参数；外壳的曲面造型完全参照真机的工业设计还原，包括本体上的标识凹槽、接线端口位置、电机端盖的凸起结构都做了等比例复刻，既可以用于产线方案的可视化展示，也能作为机械臂本体结构学习、二次开发设计的参考基准。

　　从安装边界来看，底座的安装孔分布在圆形底座的圆周方向，安装时需要预留足够的底座固定空间，同时要考虑第一关节旋转时的周边安全距离，避免周边设备、护栏进入机械臂的运动包络范围；大臂与小臂的衔接处做了紧凑化设计，在狭小工位内作业时能够减少与周边工装的碰撞概率，末端法兰的安装孔位、定位止口尺寸符合行业通用标准，可直接适配市面上主流的夹爪、吸盘、焊枪、点胶阀等末端执行器，不需要额外设计转接法兰。

　　在产线布局仿真阶段使用该数模，可以提前校验机械臂在取料、放料、作业各个点位的姿态是否合理，是否会与周边的输送线、工装夹具、防护栏发生碰撞，也能通过模拟运动轨迹计算出最优的设备安装位置，减少现场安装调试时的调整工作量；对于做机械臂离线编程的工程师来说，精准的三维数模能够帮助生成更贴合实际的运动路径，避免现场调试时出现轨迹偏差、关节超限等问题。模型的各部分结构按照实际装配关系拆分，底座、第一关节转台、大臂、小臂、手腕各部件都为独立实体，方便工程师在做二次设计时单独拆解参考，比如分析关节内部的走线空间、电机安装位置、减速机构的布局逻辑，也可以基于该数模做定制化的外罩设计、附加管线支架设计等拓展工作。在实际工程应用中，这类中等负载的六轴机械臂平衡了作业半径、负载能力与占地面积的关系，既不会因为臂展过大占用过多产线空间，也能覆盖多数中小型工件的作业范围，在自动化改造项目中是应用频次较高的机型，对应的精准三维数模能够大幅缩短前期方案设计、仿真验证的周期，减少设计阶段的疏漏。
