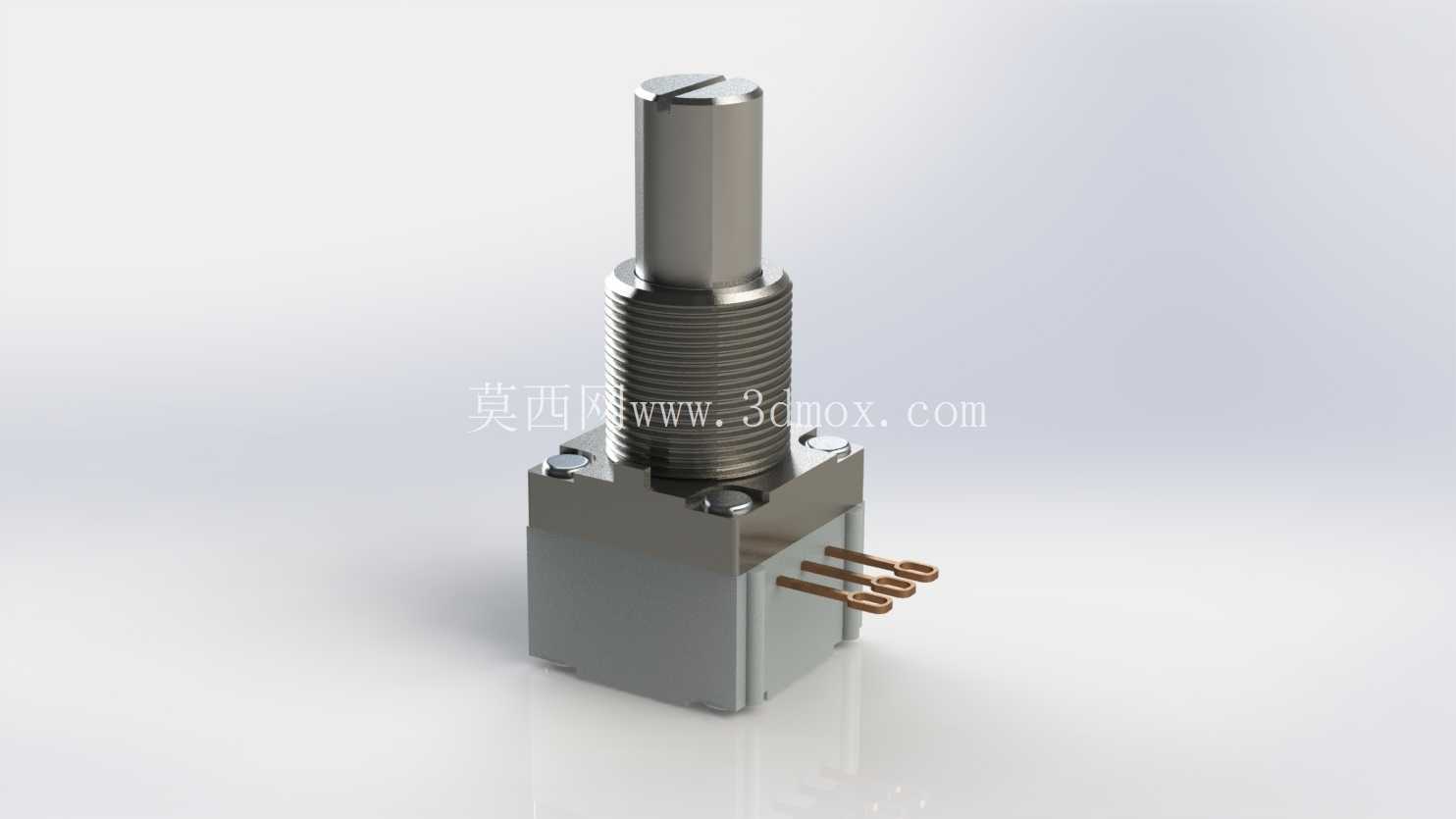

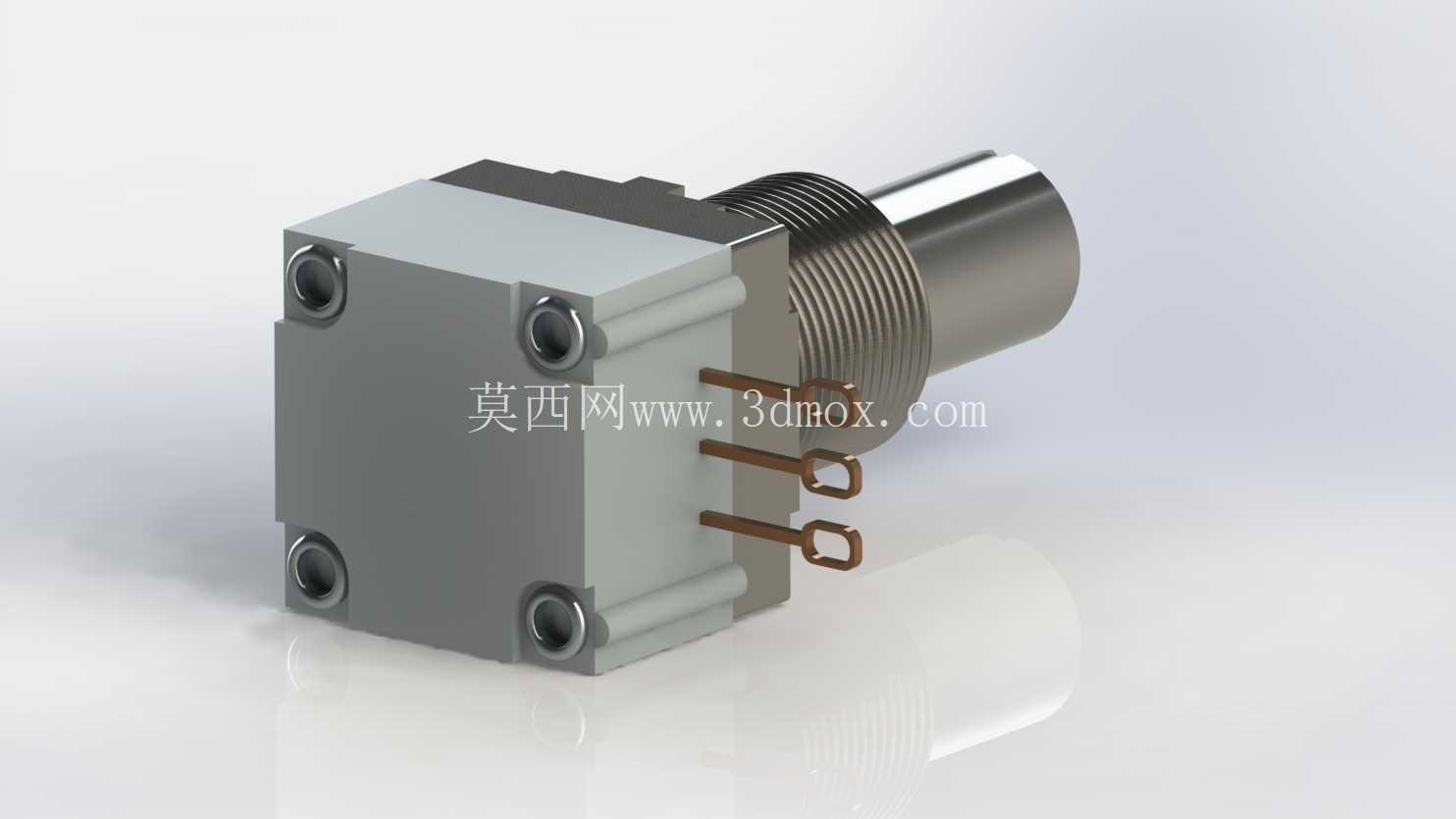

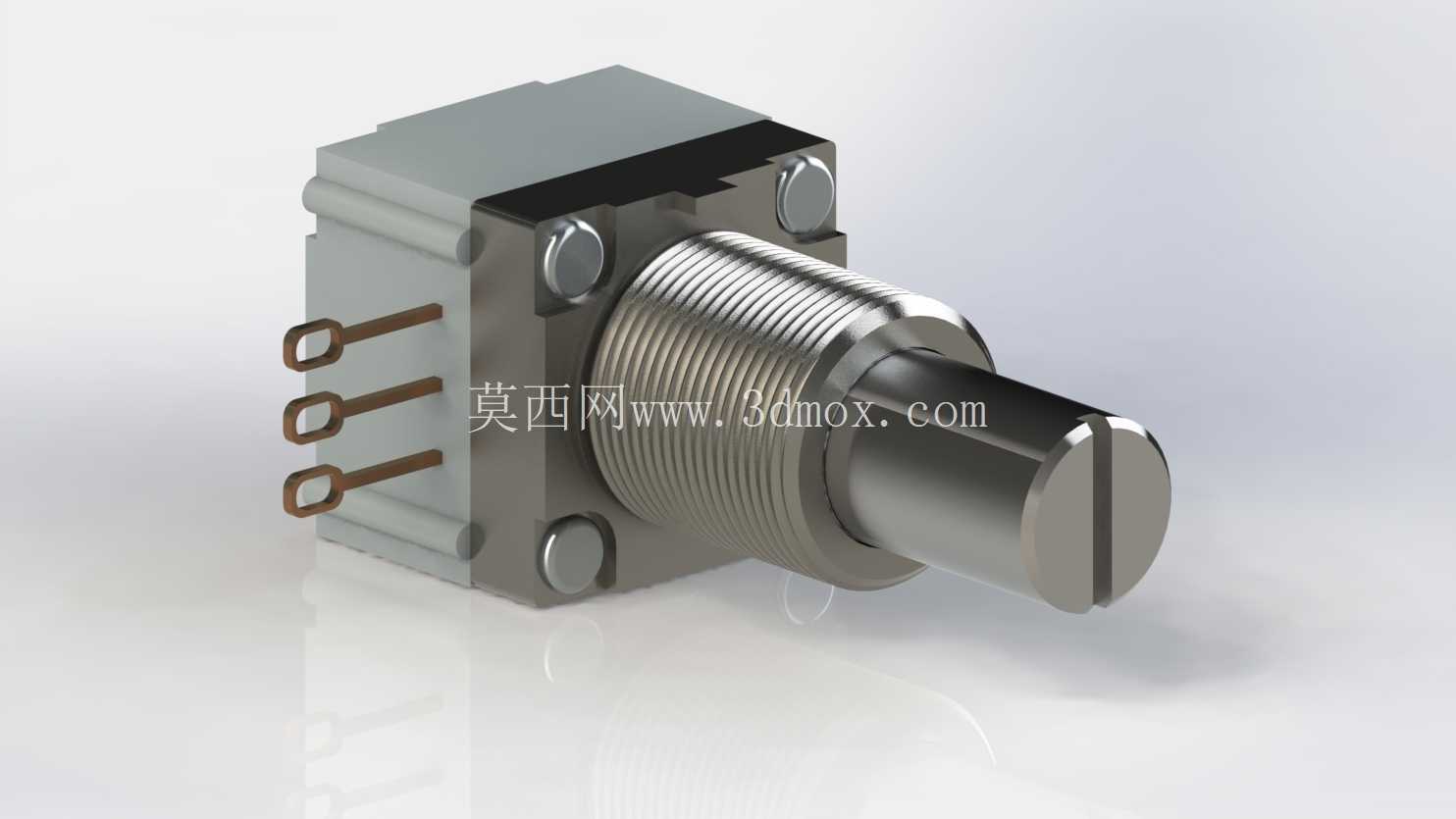

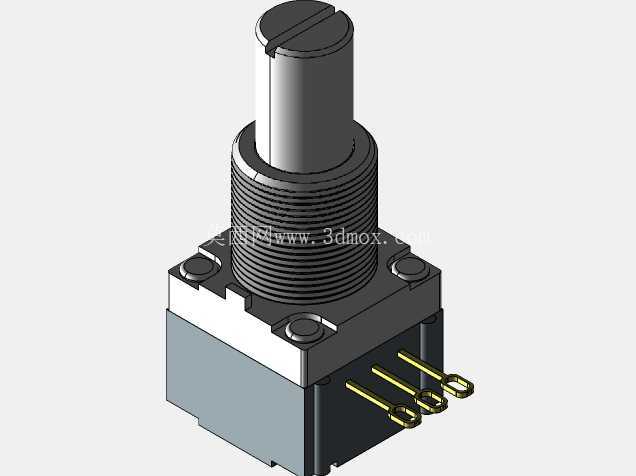

TT Electronics P261P型旋转电位器结构模型

　　在工业控制、消费电子以及模拟外设的电路设计环节里，电位器作为可变电阻的核心实现载体，承担着信号分压、参数调节、阈值校准的关键作用，本次呈现的P261P-D1B10K型号电位器，是TT Electronics面向中小功率调节场景推出的密封型旋转电位器，在结构设计上充分考虑了多场景安装的适配性与长期使用的可靠性。从实际应用场景来看，这款电位器既可以嵌入工业控制柜的操作面板，作为设备转速、输出功率、温度阈值的调节控件，也能适配模拟赛车、专业调音台这类需要高频次旋转操作的外设场景，甚至在部分小型测试仪器、手持检测设备的面板上，也能见到同结构电位器的应用，核心原因在于其金属外壳的密封结构能够阻挡日常使用中的粉尘、潮气侵入内部电阻基片，大幅降低接触不良的故障概率。从结构设计思路拆解来看，这款电位器采用了金属基座加螺纹轴套的分体式锁紧结构，轴套部分设计有标准公制细牙螺纹，配套锁紧螺母可以实现面板前装或者后侧嵌入式安装，安装时只需要在面板上开出对应直径的安装过孔，将电位器本体从面板后侧穿入，前侧旋入锁紧螺母即可完成固定，不需要额外设计复杂的定位卡扣，对于结构工程师来说，面板开孔的公差容忍度较高，常规钣金冲压或者塑料面板注塑成型的孔位都能顺利装配。

　　转轴部分采用一字槽顶端设计，既可以直接配合旋钮帽实现手动旋转调节，也能在部分自动化校准场景下配合螺丝刀进行精准阻值微调，转轴与基座之间的阻尼手感经过调校，旋转过程中没有明显的卡顿或者虚位，每一段转动的反馈清晰，能够让操作人员精准感知调节幅度，避免调节过量。引脚部分采用弯脚插装设计，三个引脚呈平行排布，间距符合常规PCB板的插装焊盘标准，既可以直接焊接在印制电路板上实现板载安装，也能通过接插连接线引出到其他电路模块，引脚的铜质基材表面做了镀锡处理，焊接时的上锡速度快，不容易出现虚焊、脱焊的问题，适合波峰焊或者手工焊接的不同加工工艺。从安装边界尺寸来看，这款电位器的基座部分为方形结构，边长尺寸适配常规16mm间距的PCB安装位，轴套的螺纹长度足够适配1mm到5mm厚度的面板安装需求，转轴的总伸出长度可以匹配不同高度的旋钮帽安装，不会出现旋钮帽与面板干涉或者安装后松动的问题。内部结构上，电阻基片采用碳膜材质，配合金属弹片刷实现阻值的连续变化，旋转角度为标准270度有效调节行程，从起始端到末端的阻值变化线性度稳定，不会出现跳变或者局部阻值突变的情况，能够满足模拟信号调节的线性度要求。

　　在进行三维建模的时候，需要重点关注轴套螺纹的建模精度，螺纹的牙距、牙型角要符合标准细牙螺纹的参数，否则在虚拟装配的时候会出现螺母无法旋入的干涉问题；其次是三个弯脚的折弯角度与伸出长度，要准确匹配PCB焊盘的位置，避免建模完成后出现板载安装时引脚与焊盘错位的情况；另外转轴与基座的配合间隙要预留合理的装配公差，不能将转轴与基座做成完全零间隙的贴合，否则实际生产中会出现转轴卡滞无法转动的问题。在设备选型阶段，结构工程师需要根据面板的厚度选择对应轴套长度的型号，同时根据调节阻尼的需求选择是否带定位档位的版本，这款无定位档的版本适合连续线性调节的场景，比如音量调节、转速连续调节，而带定位档位的版本更适合分档切换参数的场景。

　　另外在进行外壳结构设计的时候，要注意电位器周围预留足够的焊接操作空间，尤其是板载安装的场景下，电位器基座周围3mm范围内不要布置过高的元器件，避免焊接时干涉或者后期维修更换时无法操作。这款电位器的金属外壳还可以实现接地处理，在强电磁干扰的工业场景下，将外壳与设备的保护地连接，能够有效屏蔽外界电磁干扰对电位器输出信号的影响，避免调节信号出现跳变、漂移的问题，提升整个设备的电磁兼容性能。在日常的结构设计选型中，这类旋转电位器属于通用性极强的电子调节元件，建模时还原其真实的安装尺寸、接口细节，能够在虚拟装配阶段提前发现安装干涉、空间不足的问题，减少后期打样整改的次数，缩短整个产品的研发周期。
