BIGTREETECH BTT SKR 3 3D打印机主控板

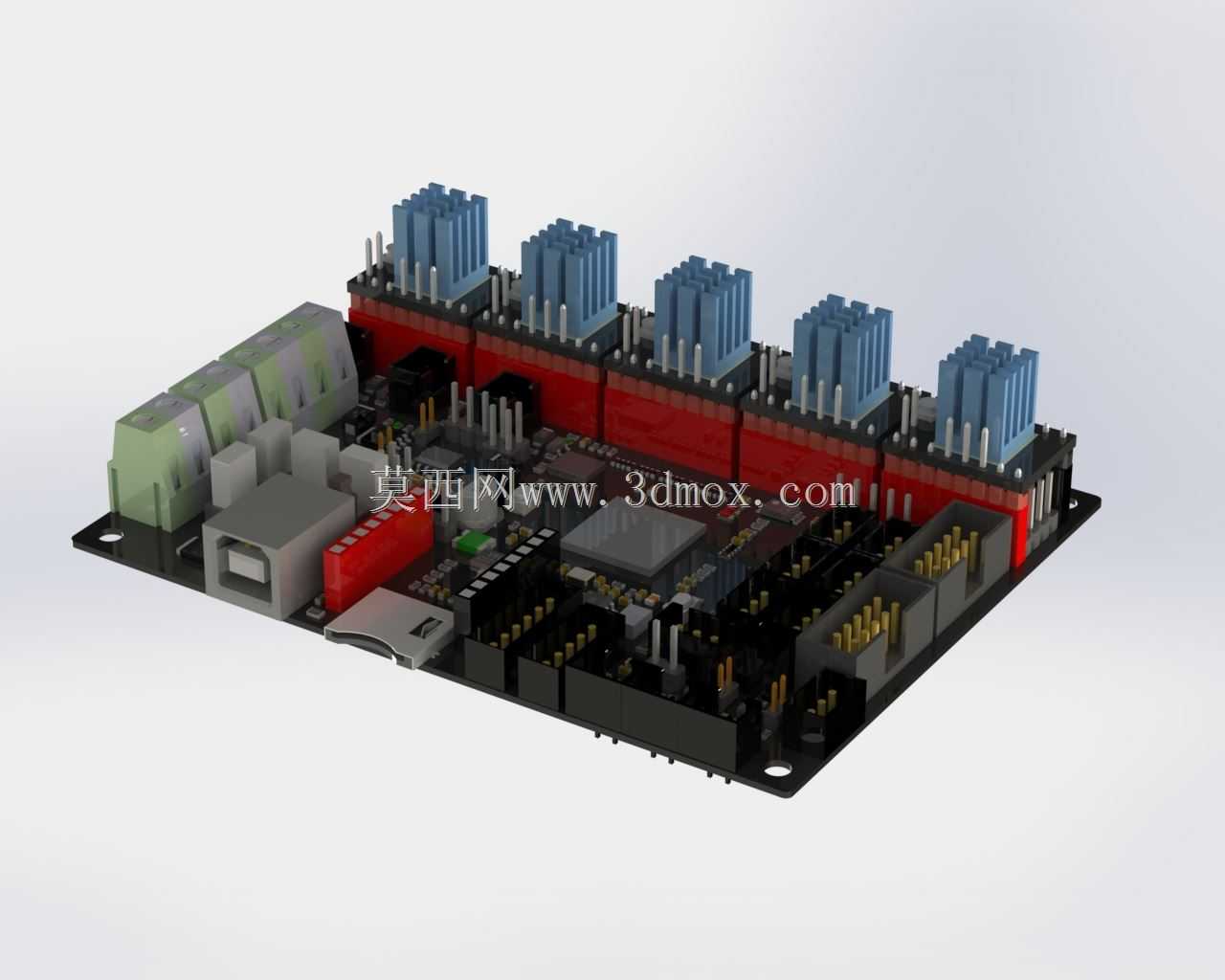

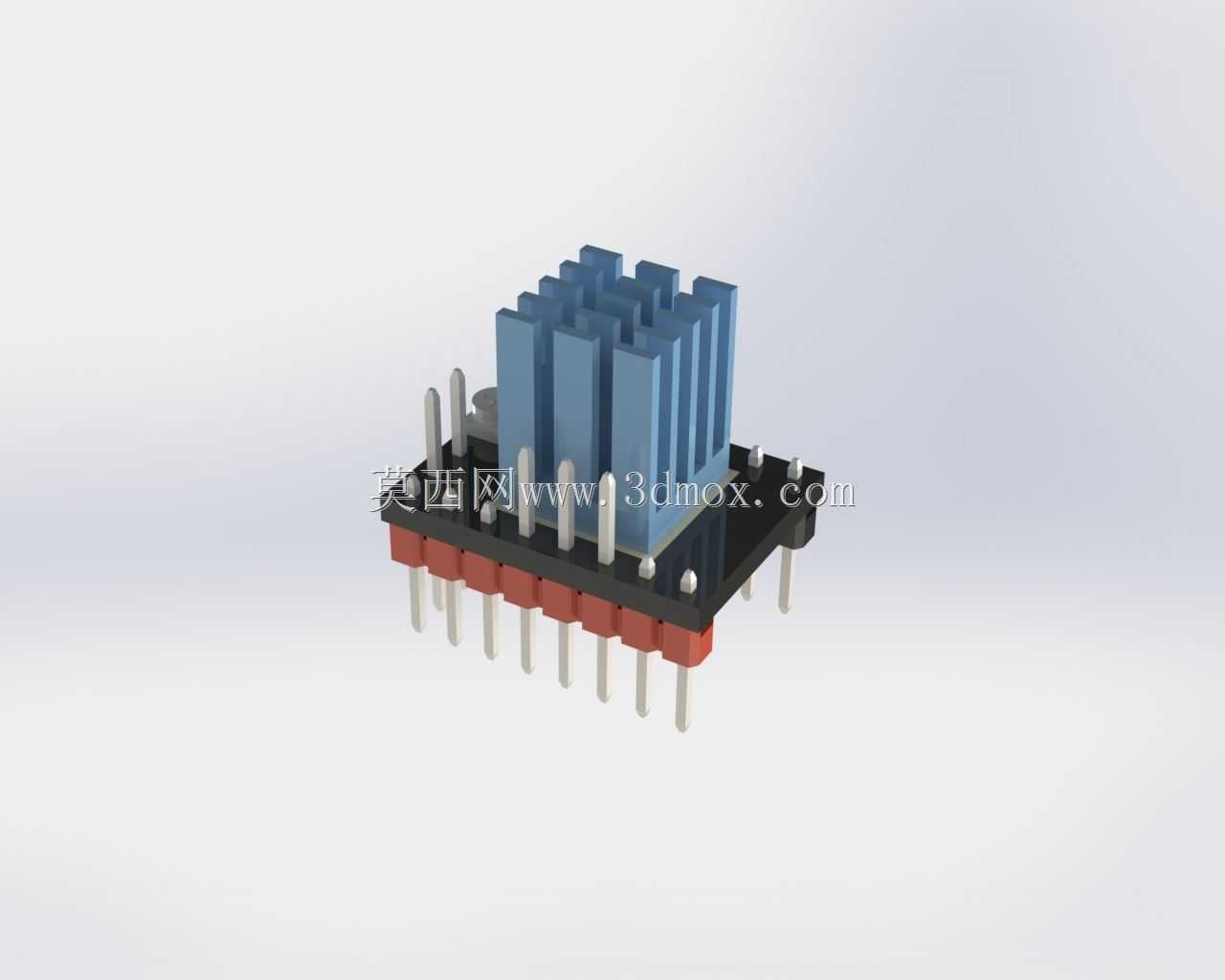

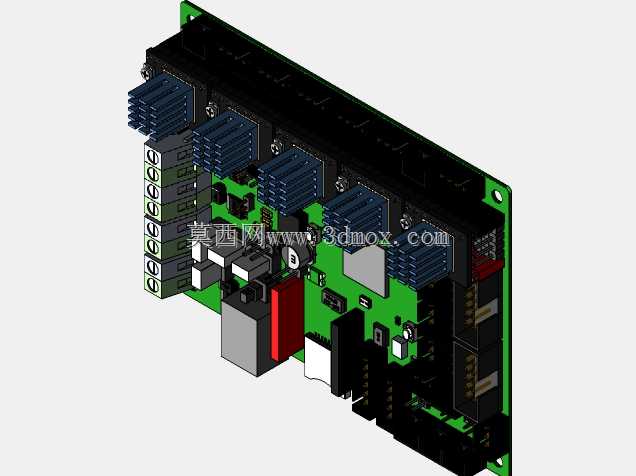

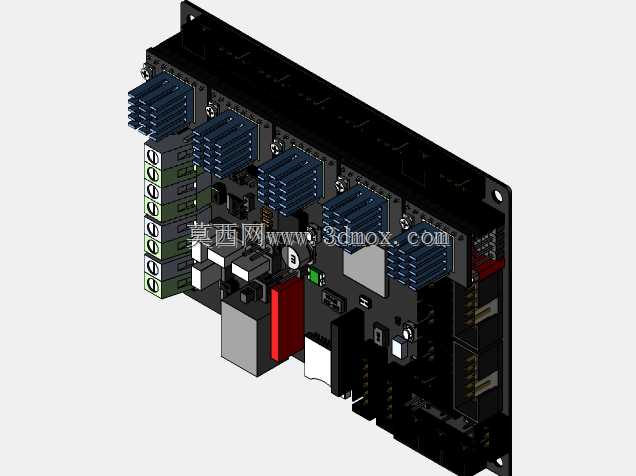

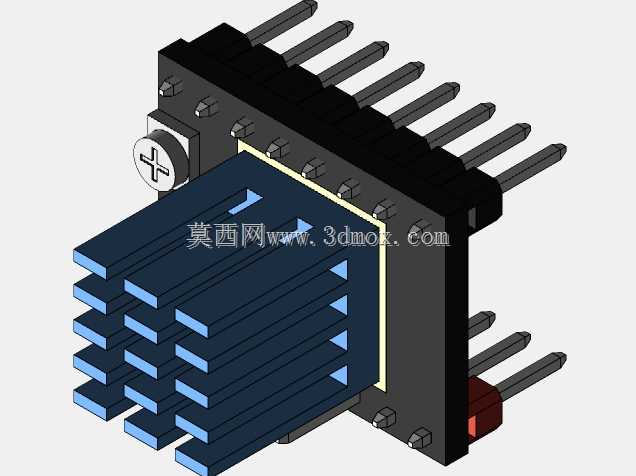

　　这款主控板是桌面级FDM 3D打印设备的核心运动控制载体，主要承接打印过程中各轴步进电机驱动、温度信号采集、加热回路通断、限位信号触发、人机交互数据传输等核心控制任务，适配DIY改装、商用桌面机型升级等多种应用场景，可直接替换同安装规格的老旧主控板，也可作为全新自研3D打印设备的控制核心选型参考。从设计逻辑来看，板载五路步进驱动安装位，可直接适配TMC2208、TMC2209这类静音步进驱动模块，驱动模块采用直插式安装结构，预留了足够的散热片安装空间，驱动区域与电源输入、加热输出回路做了物理分区，避免大电流回路的热量传导至驱动芯片区域，长时间连续打印时可维持驱动模块工作温度稳定，减少丢步、驱动过温保护触发的概率。

　　电源输入部分支持宽电压输入范围，板载自恢复保险丝与防反接保护电路，接线端采用插拔式接线端子，不同功率的热床、挤出头加热回路分别做了铜箔加厚处理，可承载大电流长时间通电工作，降低线路压降与发热风险。安装边界上，板卡外形采用标准安装孔位布局，孔位间距匹配主流3D打印机的电控仓安装尺寸，对外接口包含USB通讯接口、SD卡插槽、限位开关接口、温度传感器接口、风扇控制接口、显示屏扩展接口，所有接口均做了丝印标识，接线时可直接对应丝印定义完成接线，无需额外查阅复杂的引脚定义表。板载的主控芯片预留了足够的运算资源，可支持多轴联动插补运算、自动床面 leveling、断电续打、filament 检测等进阶功能，信号走线做了分层布线处理，

　　强弱电信号分层排布，减少步进电机高速运转时的信号干扰，提升打印过程中运动控制的稳定性，避免出现打印层纹错乱、位置偏移等问题。接口排布上，将常用的调试接口、USB接口布置在板卡边缘，安装到设备电控仓后可直接外接调试线缆，无需拆开设备外壳即可完成固件烧录与参数调试，驱动安装位的固定卡扣可避免设备运输、移动过程中驱动模块松脱接触不良，板载的状态指示灯可直观显示电源、运行、故障状态，排查设备故障时可快速定位问题回路。
