手持红外非接触测温仪热模结构设计

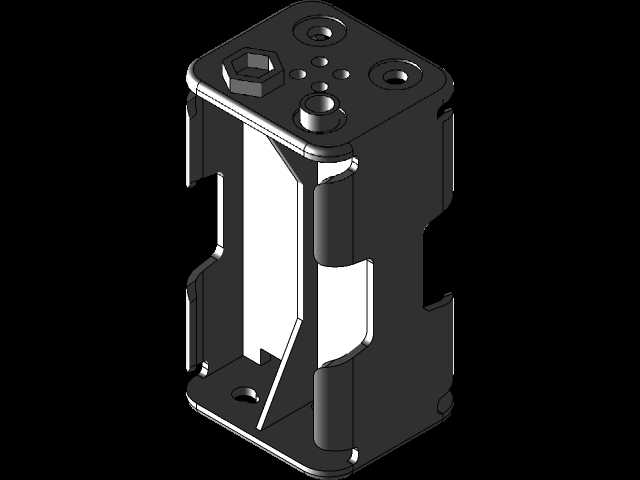

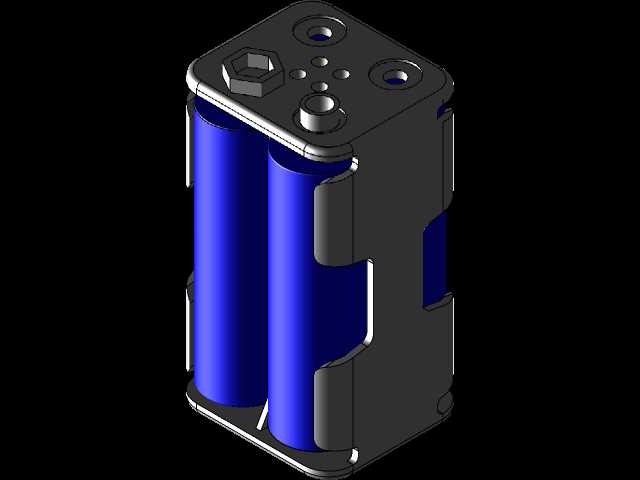

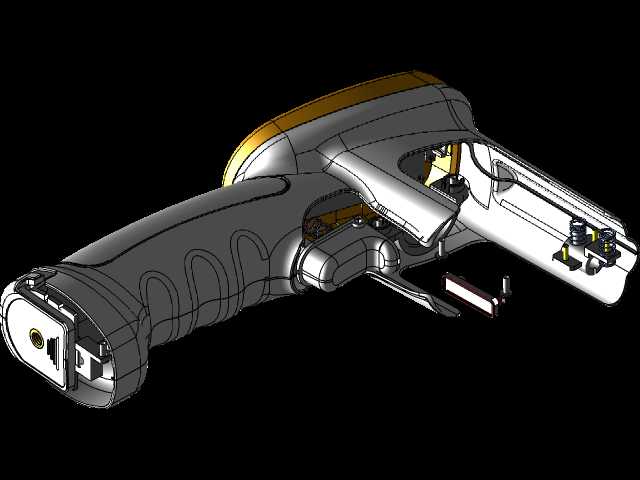

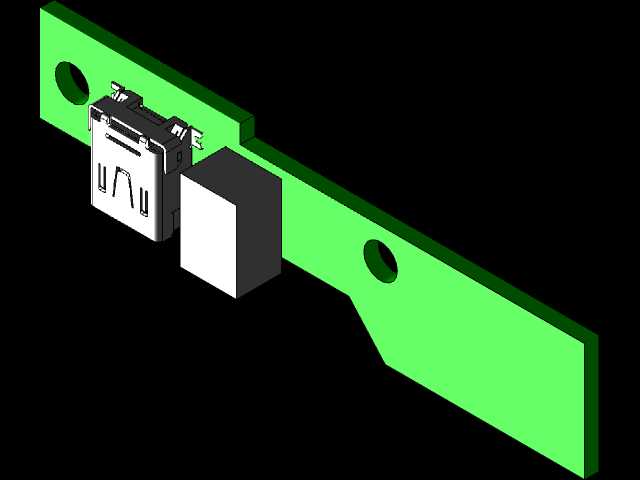

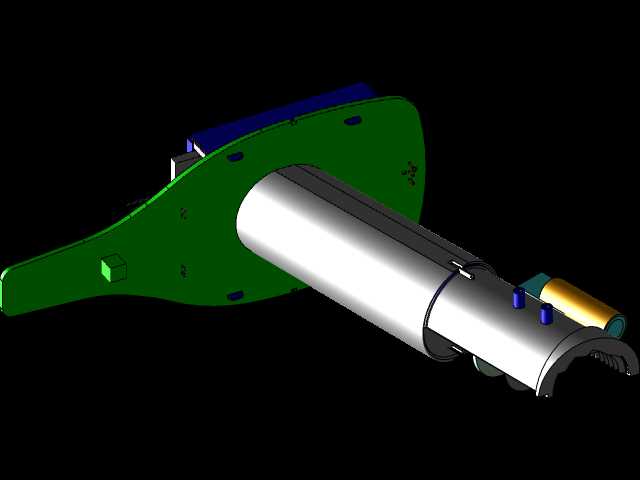

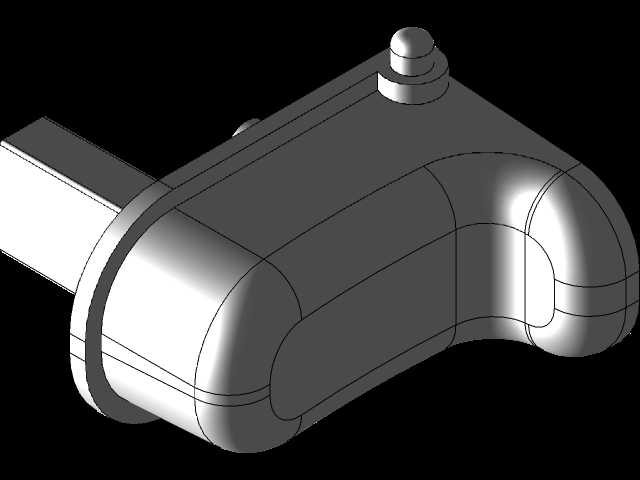

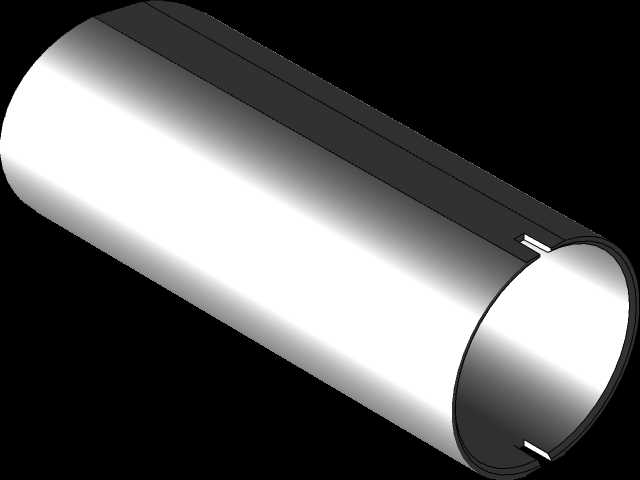

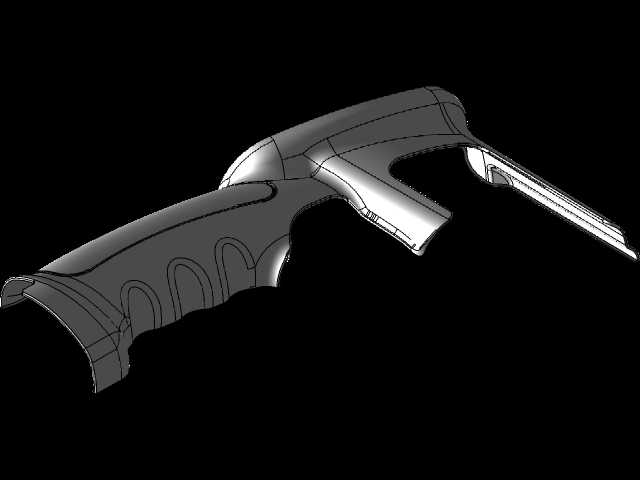

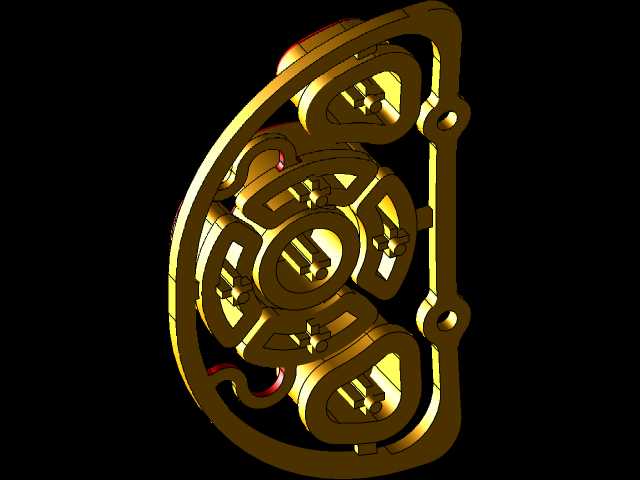

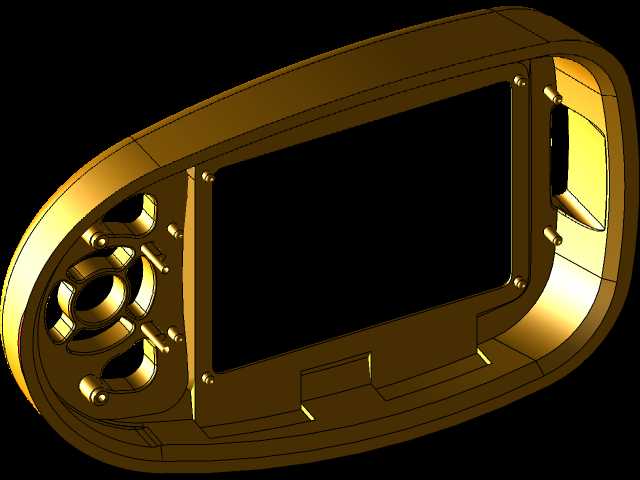

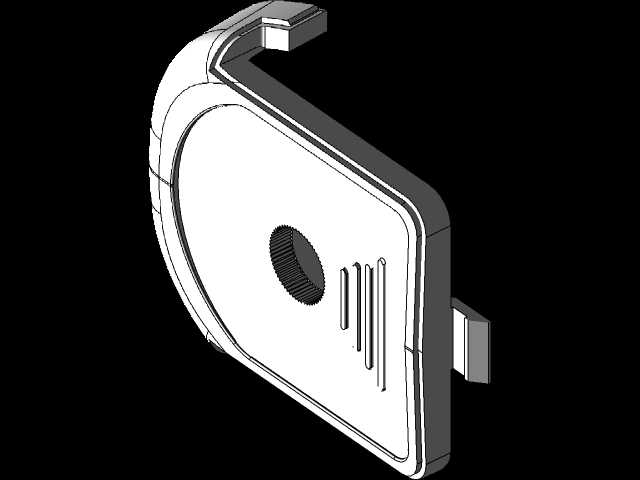

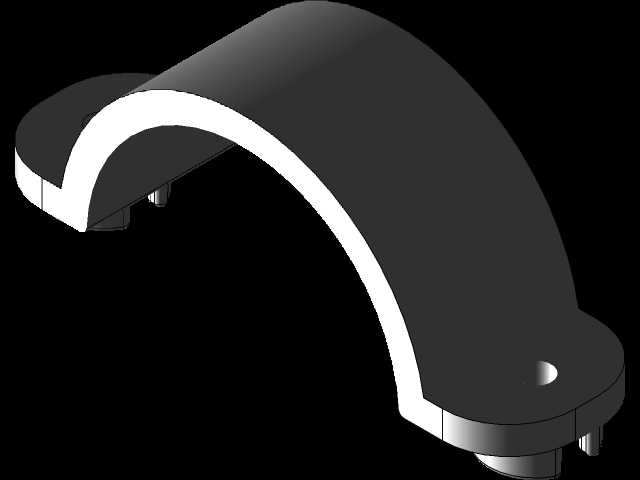

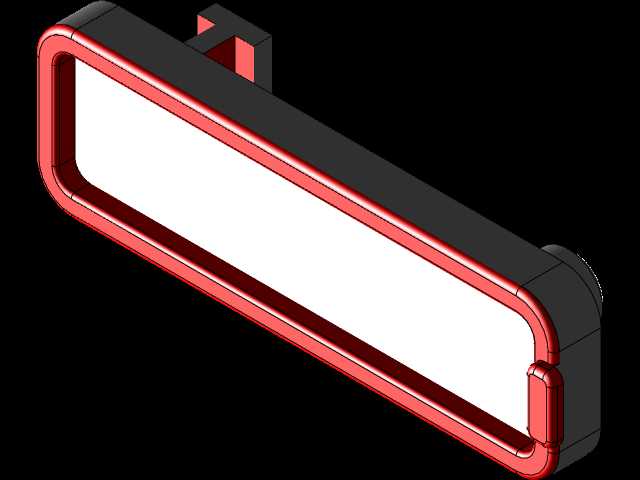

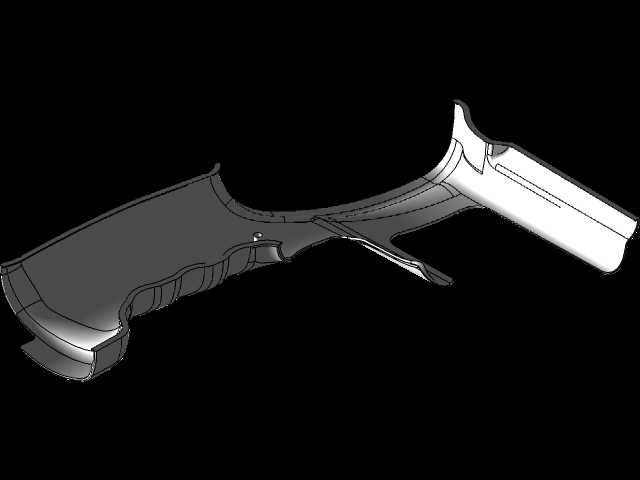

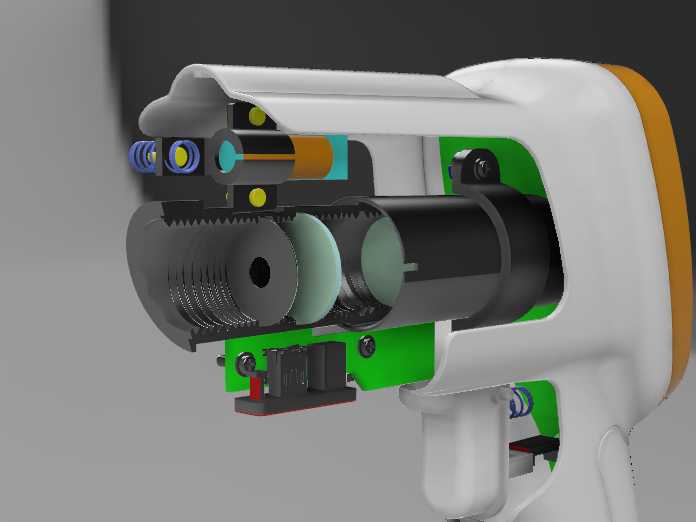

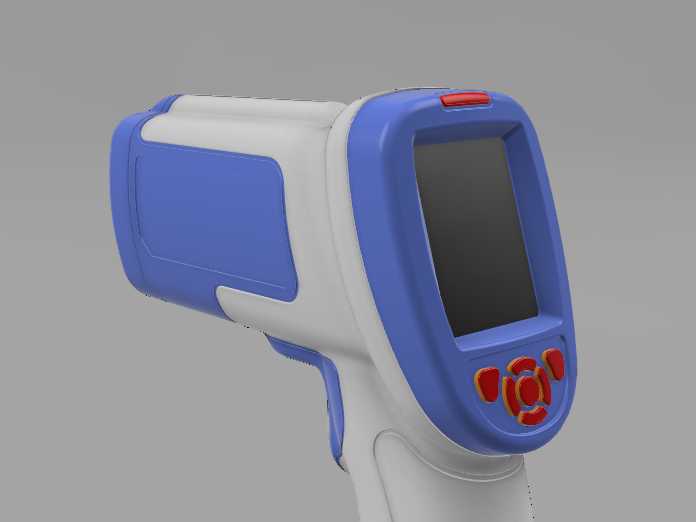

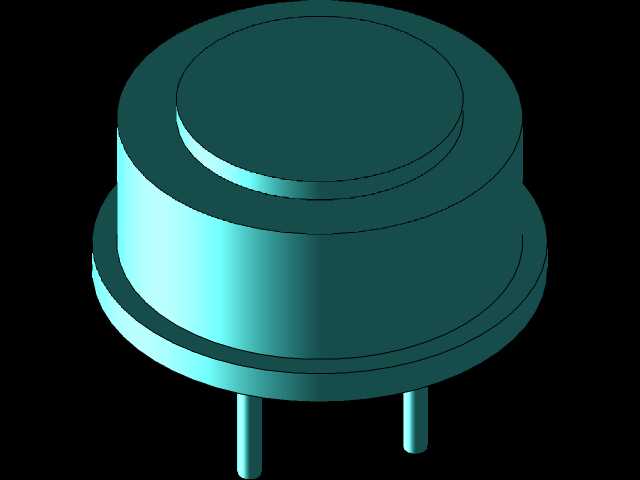

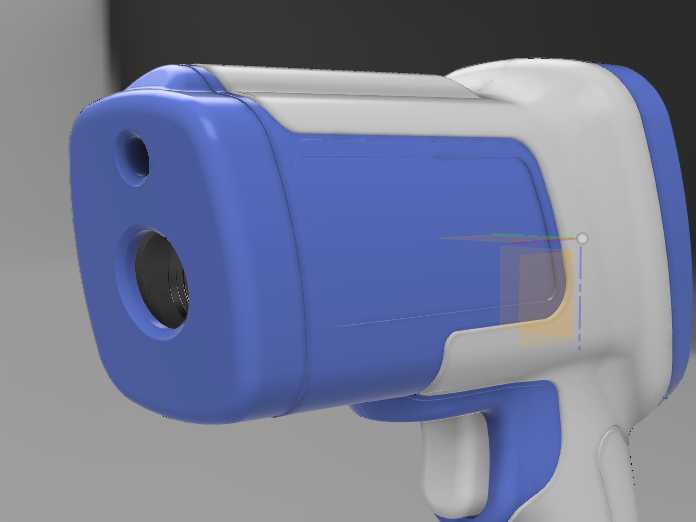

本作品为手持红外非接触测温仪的完整热模设计与组件结构，采用三维参数化建模方式完成全流程搭建，建模过程中严格遵循手持检测设备的人体工学设计逻辑，对握持区域的弧度、按键排布位置、显示屏可视角度都做了精细化的结构适配。建模阶段先完成整体外观曲面的搭建，通过放样、扫掠等曲面建模命令勾勒出设备流畅的外轮廓，再拆分上下外壳的装配止口、螺丝柱定位结构、按键安装位、显示屏嵌合槽等内部细节，所有装配位置都预留了标准的公差间隙，可直接适配注塑模具的开模需求，不存在倒扣、薄钢等不利于注塑生产的结构问题。材质渲染阶段，外壳主体部分采用哑光ABS工程塑料材质，分别调配了蓝、白两色的材质参数，还原手持设备常用的磨砂亲肤质感，避免亮面材质易留指纹的问题；功能按键区域采用半透明红色PC材质，调整了材质的透光率与反光度，模拟实体按键的软胶触感；显示屏区域采用深色半透明玻璃材质，添加了轻微的屏幕反光效果，还原真实屏幕的视觉表现；顶部触发按键做了红色高亮处理，与机身配色形成视觉区分，方便用户快速识别操作位置。结构设计上完整覆盖了设备的内外组件，除了外部的上下壳体、操作按键、显示屏窗口、触发按键，还预留了内部红外温度传感器、主控印刷电路板、供电电池、显示屏模组的安装定位空间，所有内部安装位都做了对应的限位卡扣与支撑筋设计，无需额外固定件即可完成内部组件的装配定位，整体结构紧凑合理，握持重心落在手掌承托区域，长时间握持使用不易产生疲劳感。设计过程中充分考虑了量产注塑的工艺要求，所有外壳结构的壁厚保持均匀，转角位置都做了圆角过渡处理，避免注塑过程中出现缩痕、应力集中等问题，加强筋的厚度与高度都符合注塑件的设计规范，既保证了外壳的结构强度，又不会在产品表面产生缩印缺陷，整套模型结构完整，装配关系清晰，可直接用于注塑模具开发、产品结构验证等场景。
