60mm轴流风机防护格栅多款样式设计

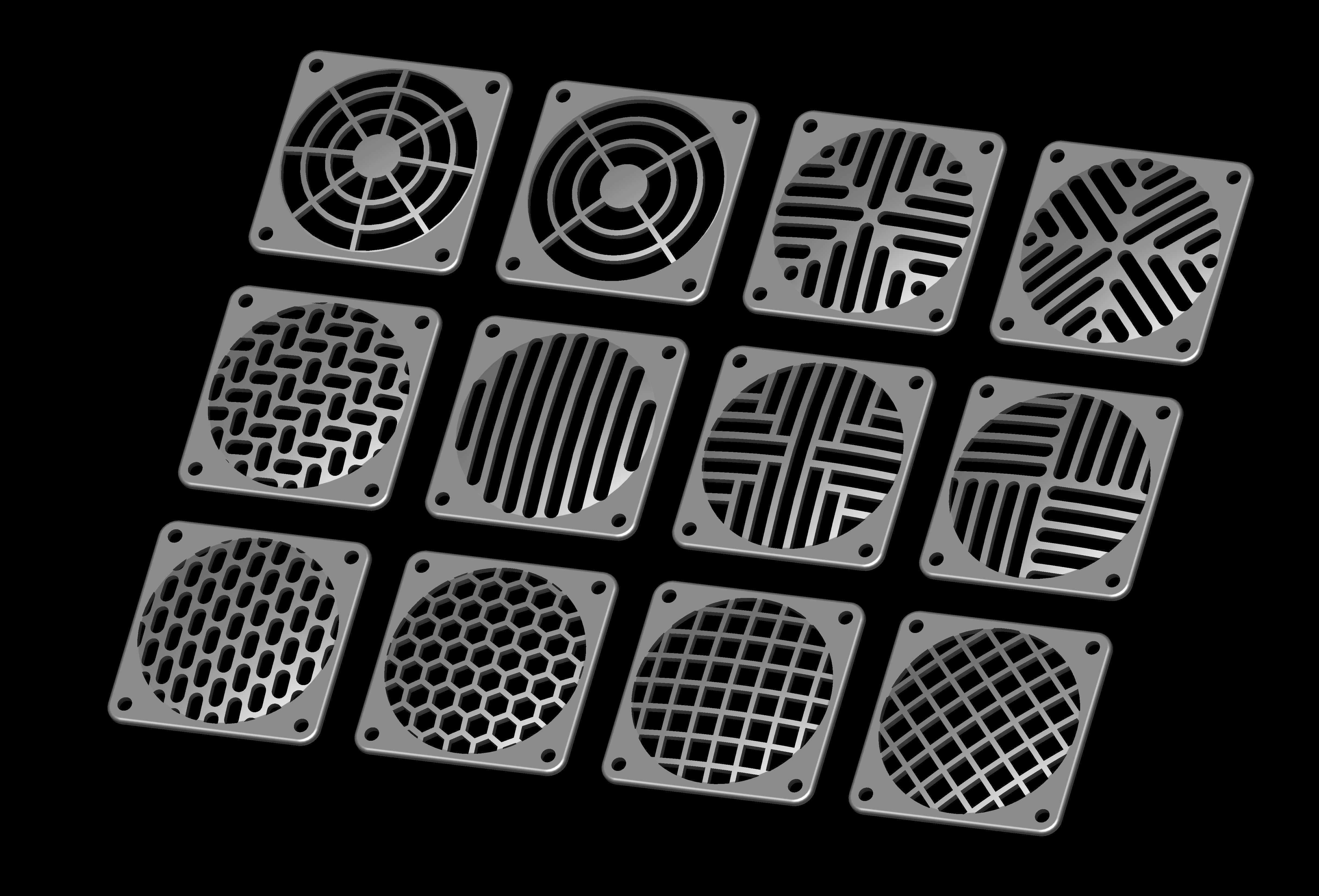

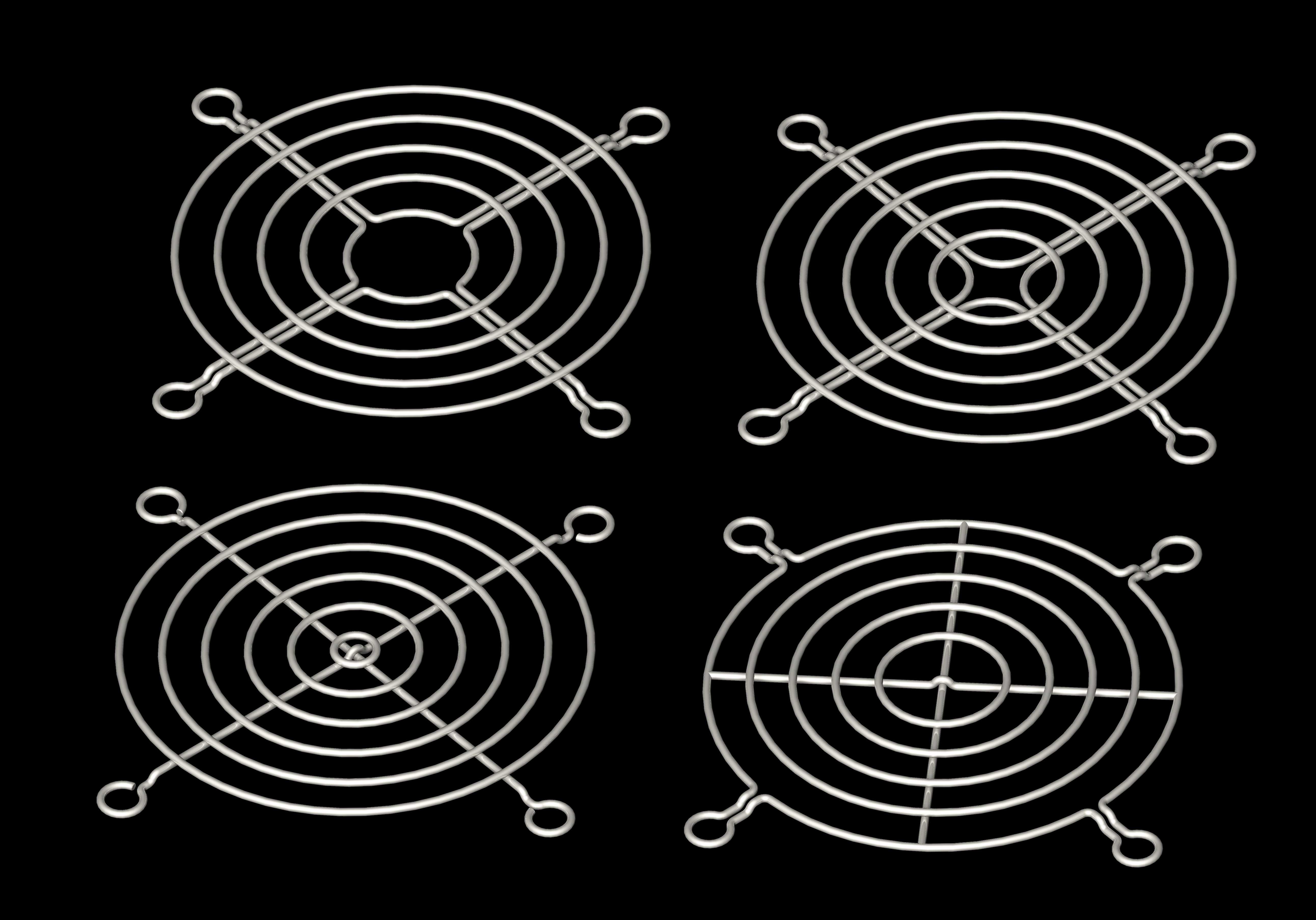

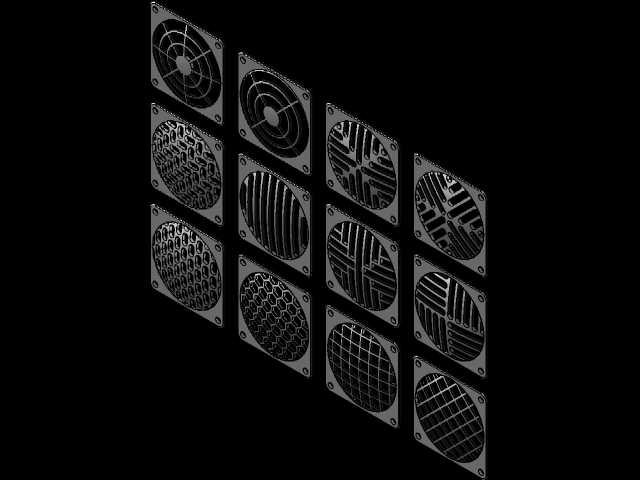

本套模型为适配60×60mm规格轴流风机的防护格栅设计，采用三维参数化建模方式完成全系列款式构建，建模过程中严格匹配标准60mm轴流风机的安装孔位尺寸，确保每款格栅的四角安装孔同轴度、孔距公差符合实际装配要求，可直接适配Papst等品牌同规格紧凑型直流轴流风机的安装使用场景。建模阶段针对每款格栅的通流结构做了差异化设计，涵盖径向辐条式、同心圆式、斜向交错栅条、编织纹理、竖向直栅、十字分区栅、椭圆冲孔、蜂窝网孔、方格网、斜交网格共十二种不同的通流造型，每款造型的栅条厚度、开孔率都经过参数化校准，既保证足够的结构强度避免外力触碰风机扇叶，又尽可能降低格栅对通风效率的影响。材质渲染环节区分了塑料与金属两种应用材质效果，塑料款采用哑光阻燃ABS材质质感，调整了漫反射粗糙度与轻微的颗粒质感，还原工程塑料注塑件的真实表面状态；金属款采用镀锌钢板与铝合金两种金属质感，添加了细微的拉丝纹理与金属反光特性，边缘做了微小的倒角处理避免锐边，还原五金冲压成型格栅的工艺特征。结构设计上所有款式均采用统一的外轮廓尺寸与安装基准，安装孔位做了沉台设计，适配对应规格的螺丝安装后可保证格栅表面平整无凸起，栅条与外框的连接位置做了圆角过渡，减少应力集中问题，提升结构抗冲击能力。设计过程中兼顾了防护性能与通风需求，不同开孔样式可适配不同的防尘、防异物侵入等级要求，部分密孔款式可阻挡体型较小的异物进入风机区域，大开孔率款式则可最大化降低风阻，满足高通风量的散热场景使用需求，所有模型的曲面过渡顺滑，无破面、重叠面等建模问题，可直接用于结构验证、装配模拟与渲染出图使用。
