FutabaS3003伺服电机适配十字机械臂

在小型自动化执行机构、航模舵面传动、桌面级机械装置的动力输出端，伺服电机的输出轴连接件一直是影响传动稳定性的核心部件，不少从业者在搭建小型传动系统时，都遇到过原厂配套摇臂尺寸与实际安装空间不匹配、输出力矩传递不足的问题，这款适配Futaba S3003伺服电机的十字型机械臂，正是针对这类实际装配痛点完成的结构设计。

从实际应用场景来看，这类十字结构的伺服输出臂，覆盖了多类小型传动场景的使用需求：在航模领域，它可以同时连接多组舵面拉杆，单颗舵机即可完成双舵面的同步角度调整，减少整机舵机配置数量，降低航模整体自重；在桌面级小型自动化教具、学生机械创新实训装置中，它可以作为多工位联动的输出端，同时连接三组到四组轻质传动杆件，完成周期性的摆角动作输出；在小型智能门锁、自动开合机构这类民用消费级传动结构里，十字臂的多安装位设计，可以适配不同走向的传动连杆，不用额外定制异形连接件就能完成机构搭建。

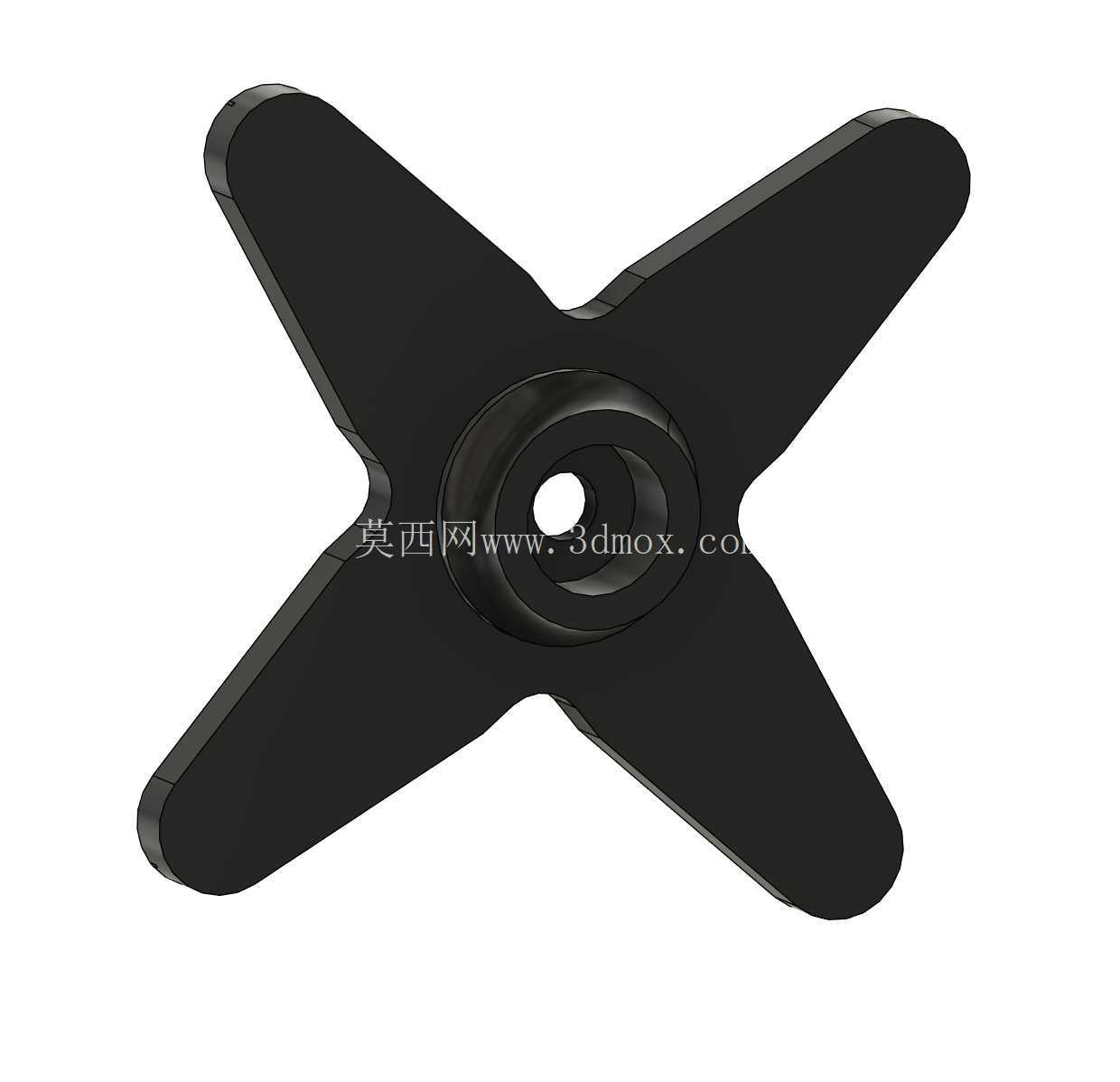

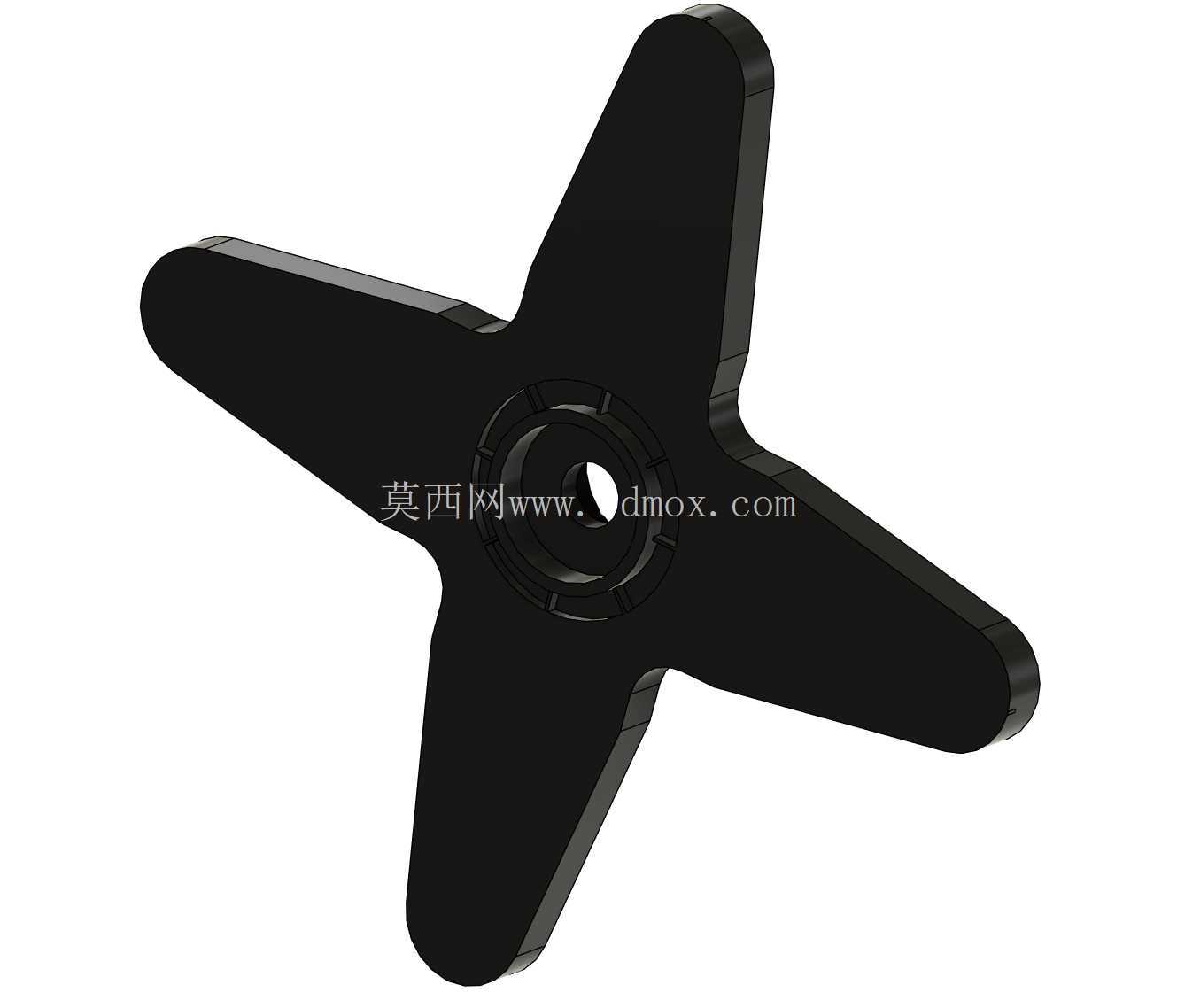

这款机械臂的功能特性完全围绕伺服电机的输出特性设计，Futaba S3003作为普及型模拟伺服，额定输出扭矩在4.8V供电下可达3.2kg·cm，足够驱动轻质传动负载，这款十字臂的结构强度刚好匹配该扭矩区间，不会出现负载下臂体形变的问题。臂体采用对称十字布局，四个伸出臂的长度完全一致，每个臂的末端都预留了标准的拉杆安装孔位，孔位间距符合小型舵机拉杆的通用安装尺寸，不管是使用球头拉杆还是刚性铁丝拉杆，都能直接完成装配。中心的安装孔完全匹配S3003的输出轴齿形，采用标准的25齿花键配合，安装时不会出现齿位错位，装配后臂体与输出轴的同轴度误差控制在极小范围内，高速摆动时不会出现偏心抖动的问题。

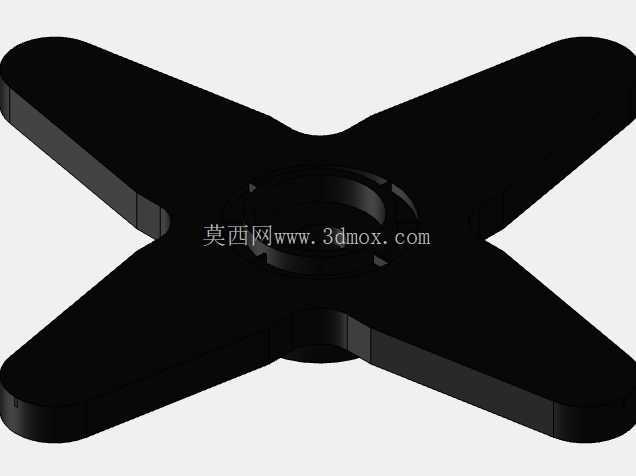

设计思路上，这款结构没有照搬原厂配套的一字型摇臂结构，而是针对多连杆同步传动的需求做了优化：原厂一字摇臂仅能提供两个安装点位，当需要同时驱动多组传动件时，要么叠加多层摇臂增加安装位，要么额外设计转接结构，不仅增加了装配复杂度，还会抬高输出端的整体高度，占用更多安装空间。十字型的四臂布局，在不增加臂体整体厚度的前提下，将可用安装点位提升到四个，四个臂沿中心轴均匀分布，相邻臂的夹角为90度，不管是需要对称传动还是错位传动，都能找到合适的安装点位。臂体的边缘做了圆弧过渡处理，没有尖锐的直角结构，一方面是避免装配时划伤操作人员，另一方面也减少了臂体摆动过程中与周边结构件发生卡滞的概率，哪怕安装空间的预留间隙较小，也能顺畅完成全角度摆动。

从外形尺寸与安装边界来看，这款机械臂的中心安装凸台高度刚好匹配S3003输出轴的伸出长度，安装后臂体的下表面与舵机上壳体之间保留了0.2mm左右的安全间隙，摆动过程中不会摩擦舵机外壳，不会产生额外的运行阻力。四个臂的伸出长度经过反复校核，既保证了足够的力臂长度来放大舵机的输出力矩，又不会因为臂长过大导致整体转动惯量过高，影响舵机的响应速度。安装时只需要将中心花键孔对准舵机输出轴压入，再用配套的中心锁紧螺丝固定即可完成装配，不需要额外的定位工装，哪怕是新手从业者也能快速完成安装。臂体的整体厚度经过优化，在保证结构强度的前提下尽可能做薄，不会因为臂体过厚导致整体重量超标，对于对自重敏感的航模类应用场景十分友好。

在实际装配测试中，这款十字臂的适配性表现十分稳定，当舵机在0-180度的常规摆动区间内往复运行时，臂体没有出现松动、形变的问题，四个安装位的位置精度保持一致，连接的传动拉杆动作同步性良好，不会出现因为臂体形变导致的传动滞后问题。对比市面上常见的通用舵机摇臂，这款结构的尺寸匹配度更高，不需要使用者自行打磨、扩孔就能直接装配，省去了二次加工的步骤，能有效缩短小型传动装置的搭建周期。对于需要搭建多连杆同步传动结构的从业者来说，这款适配S3003的十字机械臂，能够覆盖绝大多数小型伺服传动场景的安装需求，减少定制连接件的额外成本，提升装配效率。
